计算机图形学算法

计算机图形学中的基本算法计算机图形学是指利用计算机来生成、处理、显示和存储各种图形的学科。

它与计算机科学、数学、物理等学科密切相关。

计算机图形学中的基本算法主要包括几何变换算法、渲染算法、图像处理算法等。

下面将对这些算法进行详细的介绍。

一、几何变换算法几何变换是指将一个图形在平面内旋转、缩放、移动等操作，使其达到一定的位置、大小和角度的变化过程。

计算机图形学中的几何变换算法包括平移、旋转、缩放、错切等操作。

其中，平移是指沿着水平和垂直方向移动一个图形；旋转是指将一个图形绕着一个指定的点进行旋转；缩放是指按照指定的比例拉伸或缩小一个图形；错切则是指利用斜角度数将一个图形在平面上扭曲。

在几何变换算法中，矩阵变换是应用最广泛的算法之一。

矩阵变换的原理是将一个图形的顶点坐标与变换矩阵相乘，得到变换后的新的顶点坐标。

二、渲染算法渲染算法是指将数学模型变成可视的图像的过程。

计算机图形学中的渲染算法包括光照模型、投影、纹理映射等。

其中，光照模型主要是指计算出一个物体表面上每一个点的颜色，包括漫反射、镜面反射等各种光照情况；投影是指将一个三维模型映射成为二维的图像；纹理映射则是指将一个图像贴到一个三维模型上，使其更加逼真。

常用的渲染算法包括光线跟踪、光栅化、体积渲染等。

光线跟踪是指跟踪光线的路径，并计算出光线和物体的相交点，进而得到图像的颜色、阴影等信息；光栅化则是将物体投影到屏幕上，并对每个像素点进行操作，确定其颜色和浓度；体积渲染则是将物体看作是一个体积，通过计算对光线的投影，得出图像的颜色和亮度。

三、图像处理算法图像处理算法主要是指对二维图像进行处理和优化。

计算机图形学中的图像处理算法包括图像变换、信号处理等。

其中，图像变换主要是指对图像进行缩放、旋转、扭曲等处理，以获得更好的显示效果；信号处理则是指对图像的灰度、对比度、亮度等进行调整，以使图像更加清晰、鲜明。

常用的图像处理算法包括图像过滤、边缘检测、形态学、分割等。

计算机图形学的基本原理和算法计算机图形学是计算机科学中的一个重要分支，它研究的是如何利用计算机来进行图像和模型的处理、生成和表示。

在现代社会中，计算机图形学已经广泛应用于游戏、电影、设计等领域，它不仅为人们带来了极大的乐趣和便利，也为科学技术的发展带来了重要的推动作用。

本文将介绍计算机图形学的基本原理和算法，包括三维图形学、二维图形学和几何计算等方面的内容。

一、三维图形学三维图形学是计算机图形学的核心领域之一，它研究的是如何使用计算机来生成、处理和显示三维图像。

三维图形学的基本原理是利用数学模型来描述和表示三维图像，其中最基本的数学模型是三维坐标系和向量。

三维坐标系中的每个点都可以用三个坐标来表示，而向量则是以两个点之间的差值来表示。

在三维图形学中，常用的向量运算包括加法、减法、点积和叉积，在这些运算中，向量的长度和方向都是非常重要的参数。

三维图形学中的常用算法包括三维渲染、立体几何、曲面细分和体绘制等。

三维渲染算法是将物体表面和光线结合起来，生成真实的三维图像的过程。

其中常用的三维渲染算法包括光线跟踪、简单光照和阴影投射算法等。

另外，立体几何和曲面细分算法则是用来对三维模型进行建模和细化的，它们可以帮助设计师快速地创造各种复杂的三维模型。

最后，体绘制算法则可以将三维模型表示为一系列立体图形，以使其更加直观和易于理解。

二、二维图形学二维图形学是计算机图形学中另一个重要的分支，它主要研究的是如何使用计算机来生成、处理和显示二维图像。

在二维图形学中，最常用的数学模型是笛卡尔坐标系和矩阵运算。

笛卡尔坐标系采用了直角坐标系的表示方法，在这种坐标系中，每个点都可以用一个有序的数对来表示，其中横坐标代表点在水平方向上的位置，纵坐标则代表点在垂直方向上的位置。

二维图形学中常用的算法包括图形转换、图形填充、线段裁剪和图像滤波等。

图形转换算法是将图像从一个坐标系转换到另一个坐标系的过程，其中最常用的算法包括平移、缩放、旋转和剪切等。

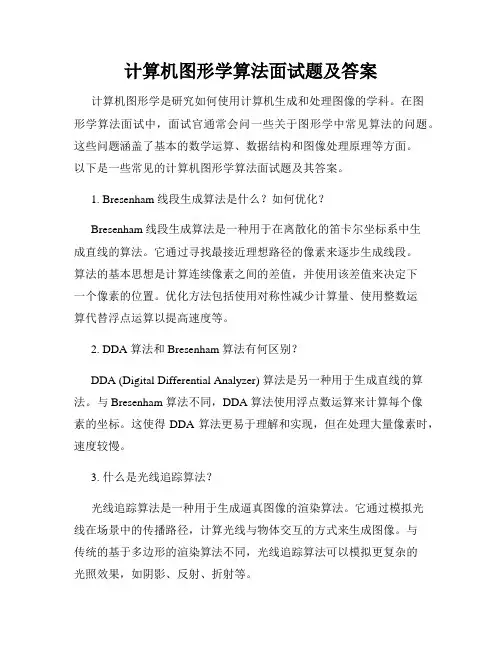

计算机图形学算法面试题及答案计算机图形学是研究如何使用计算机生成和处理图像的学科。

在图形学算法面试中，面试官通常会问一些关于图形学中常见算法的问题。

这些问题涵盖了基本的数学运算、数据结构和图像处理原理等方面。

以下是一些常见的计算机图形学算法面试题及其答案。

1. Bresenham 线段生成算法是什么？如何优化？Bresenham 线段生成算法是一种用于在离散化的笛卡尔坐标系中生成直线的算法。

它通过寻找最接近理想路径的像素来逐步生成线段。

算法的基本思想是计算连续像素之间的差值，并使用该差值来决定下一个像素的位置。

优化方法包括使用对称性减少计算量、使用整数运算代替浮点运算以提高速度等。

2. DDA 算法和 Bresenham 算法有何区别？DDA (Digital Differential Analyzer) 算法是另一种用于生成直线的算法。

与 Bresenham 算法不同，DDA 算法使用浮点数运算来计算每个像素的坐标。

这使得 DDA 算法更易于理解和实现，但在处理大量像素时，速度较慢。

3. 什么是光线追踪算法？光线追踪算法是一种用于生成逼真图像的渲染算法。

它通过模拟光线在场景中的传播路径，计算光线与物体交互的方式来生成图像。

与传统的基于多边形的渲染算法不同，光线追踪算法可以模拟更复杂的光照效果，如阴影、反射、折射等。

4. 什么是均值漂移算法？均值漂移算法是一种用于图像分割和聚类的算法。

它通过对数据点周围的局部密度进行估计，将相似的数据点聚集到一起，从而实现图像的分割。

算法的基本原理是通过不断移动数据点的均值来逐步收敛于聚类的中心。

5. 傅里叶变换在图形学中有哪些应用？傅里叶变换在图形学中有广泛的应用。

其中一种常见的应用是图像滤波。

通过将图像转换到频域进行滤波，可以实现图像的模糊、锐化、边缘检测等效果。

另外，傅里叶变换还可以用于纹理分析、形状匹配等图形学任务。

6. 列举几种曲线插值算法。

曲线插值是一种通过已知点来近似生成曲线的技术。

计算机图形学算法研究及应用一、计算机图形学的概述计算机图形学是一门研究计算机图形处理技术的学科，主要涉及的领域包括图像处理、计算机视觉、计算机动画等等。

计算机图形学的目的是通过数学和物理的方法来模拟出图像，使得计算机能够产生逼真的图像效果。

计算机图形学应用广泛，包括电影、游戏、动画、虚拟现实等领域。

在这些领域，计算机图形学提供了强大的技术支持，使得人们能够创造出更加美丽、逼真的图像和场景。

二、计算机图形学算法及应用1. 渲染算法渲染算法是计算机图形学中的一种核心算法，它主要用于将三维模型转换成二维图像的过程中。

渲染算法分为共价光线追踪算法和光线跟踪算法两种。

共价光线追踪算法主要是通过向屏幕中的每个像素投射一条光线，然后通过计算光线在视线与摄像机之间的碰撞点和反射光线的方向，来决定每一个像素的显示颜色。

这种算法的优点在于效率高，能够快速的渲染出逼真的图像。

光线跟踪算法则是通过相反的方式处理，反向追踪光线从像素点到场景中摄像机的路径。

这种算法的优点在于能够处理更广泛的光照条件下的图像，但相应的计算量也会增加。

2. 图像处理算法图像处理算法主要包括图像滤波、图像噪音处理、图像分割和图像拼接等。

在电影和游戏制作中，图像处理算法的应用非常广泛。

通过图像处理算法，可以对图像进行优化，去除噪声和模糊等问题。

3. 线性代数及变换算法线性代数及变换算法主要是用于转换和映射三维坐标关系至二维坐标形式中。

在计算机图形学中，线性代数起到了重要的推动作用，如3D对象的旋转、缩放，肉眼无法理解的物理效果的实现等等。

4. 计算机视觉算法计算机视觉算法主要用于实现计算机图像的理解和模拟，如人脸识别和场景识别等。

在图像识别和智能物流等领域，计算机视觉技术得到了广泛应用。

5. 计算机动画算法计算机动画算法主要用于模拟动画动态效果，如烟雾、火焰和水波等。

随着计算机技术的不断发展，计算机动画技术越来越成熟，计算机动画逐渐成为电影和游戏制作的重要手段之一。

计算机图形学的基本概念与算法计算机图形学是研究如何利用计算机生成、处理和显示图像的学科。

它在许多领域中都有广泛应用，例如电影制作、游戏开发、医学成像等。

本文将介绍计算机图形学的基本概念和算法，并分步详细列出相关内容。

一、基本概念1. 图像表示：计算机图形学中，图像通常使用像素（Pixel）来表示。

每个像素包含了图像上一个特定位置的颜色或灰度值。

2. 坐标系统：计算机图形学使用不同的坐标系统来表示图像的位置。

常见的坐标系统有笛卡尔坐标系、屏幕坐标系等。

3. 颜色模型：计算机图形学中常用的颜色模型有RGB模型（红、绿、蓝）和CMYK模型（青、品红、黄、黑）等。

RGB模型将颜色表示为三个分量的组合，而CMYK模型用于打印颜色。

4. 变换：变换是计算机图形学中常用的操作，包括平移、旋转、缩放和剪切等。

通过变换，可以改变图像的位置、大小和方向。

5. 插值：在计算机图形学中，插值是指通过已知的数据点来推测未知位置的值。

常见的插值方法有双线性插值和双三次插值等。

二、基本算法1. 线段生成算法：线段生成是图形学中最基本的操作之一。

常见的线段生成算法有DDA算法（Digital Differential Analyzer）和Bresenham算法。

DDA算法通过计算线段的斜率来生成线段上的像素，而Bresenham算法通过绘制画板上的一个像素来逐渐描绘出整条直线。

2. 多边形填充算法：多边形填充是将一个多边形内的区域用颜色填充的过程。

常见的多边形填充算法有扫描线算法和边界填充算法。

扫描线算法通过扫描多边形的每一条水平线，不断更新当前扫描线下方的活动边并进行填充。

边界填充算法从某点开始，向四个方向延伸，逐渐填充整个多边形。

3. 圆弧生成算法：生成圆弧是计算机图形学中常见的操作之一，常用于绘制圆形和曲线。

常见的圆弧生成算法有中点圆生成算法和Bresenham圆弧生成算法。

中点圆生成算法通过计算圆弧中的每个点与圆心的关系来生成圆弧上的像素，而Bresenham圆弧生成算法通过在八个特定的扫描区域内绘制圆弧上的像素。

2。

1。

1 生成直线的DDA算法数值微分法即DDA法(Digital Differential Analyzer），是一种基于直线的微分方程来生成直线的方法.一、直线DDA算法描述：设(x1，y1）和(x2，y2）分别为所求直线的起点和终点坐标，由直线的微分方程得= m =直线的斜率(2－1）可通过计算由x方向的增量△x引起y的改变来生成直线:x i+1=x i+△x （2－2）y i+1=y i+△y=y i+△x·m (2－3) 也可通过计算由y方向的增量△y引起x的改变来生成直线：y i+1=y i+△y （2－4）x i+1=x i+△x=x i+△y/m （2－5) 式（2－2）至（2－5）是递推的.二、直线DDA算法思想：选定x2－x1和y2－y1中较大者作为步进方向(假设x2－x1较大），取该方向上的增量为一个象素单位(△x=1)，然后利用式（2－1）计算另一个方向的增量(△y=△x·m=m)。

通过递推公式(2－2）至(2－5），把每次计算出的(x i+1，y i+1)经取整后送到显示器输出，则得到扫描转换后的直线。

之所以取x2－x1和y2－y1中较大者作为步进方向，是考虑沿着线段分布的象素应均匀，这在下图中可看出。

另外，算法实现中还应注意直线的生成方向，以决定Δx及Δy是取正值还是负值。

三、直线DDA算法实现：1、已知直线的两端点坐标：(x1，y1)，（x2，y2)2、已知画线的颜色：color3、计算两个方向的变化量：dx=x2－x1dy=y2－y14、求出两个方向最大变化量的绝对值：steps=max(|dx|，|dy｜)5、计算两个方向的增量（考虑了生成方向)：xin=dx/stepsyin=dy/steps6、设置初始象素坐标：x=x1,y=y17、用循环实现直线的绘制:for(i=1；i〈=steps；i++)｛putpixel(x,y,color)；/＊在（x，y)处,以color色画点＊/x=x+xin;y=y+yin；}五、直线DDA算法特点:该算法简单，实现容易，但由于在循环中涉及实型数的运算，因此生成直线的速度较慢。

C语言之图形学算法图形学算法是计算机图形学领域中的重要内容，它涉及到图形的创建、显示和处理等方面。

在C语言中，有一些常用的图形学算法可以帮助我们实现各种各样的图形效果。

本文将介绍一些常见的C语言图形学算法，包括直线绘制算法、圆绘制算法和多边形填充算法等。

一、直线绘制算法直线是图形学中最基础的图形之一，其绘制算法也是最简单的。

在C语言中，常用的直线绘制算法有DDA算法和Bresenham算法。

1. DDA算法DDA(Digital Differential Analyzer)算法是一种直线绘制算法，其基本思想是通过计算直线的斜率和每个像素点之间的差值来实现直线的绘制。

下面是DDA算法的伪代码：```dx = x2 - x1dy = y2 - y1step = max(abs(dx), abs(dy))x_increment = dx / stepy_increment = dy / stepx = x1y = y1plot(x, y)for i in range(step):x = x + x_incrementy = y + y_incrementplot(round(x), round(y))```2. Bresenham算法Bresenham算法是一种更加高效的直线绘制算法，它通过利用整数运算和误差累积的方式来实现直线的绘制。

下面是Bresenham算法的伪代码：```dx = abs(x2 - x1)dy = abs(y2 - y1)if dx > dy:step = dxelse:step = dyx_increment = dx / stepy_increment = dy / stepy = y1plot(x, y)for i in range(step):if dx > dy:x = x + x_incrementelse:y = y + y_incrementplot(round(x), round(y))```二、圆绘制算法圆是一种常见的图形，在计算机图形学中，圆的绘制算法也是一个重要的问题。

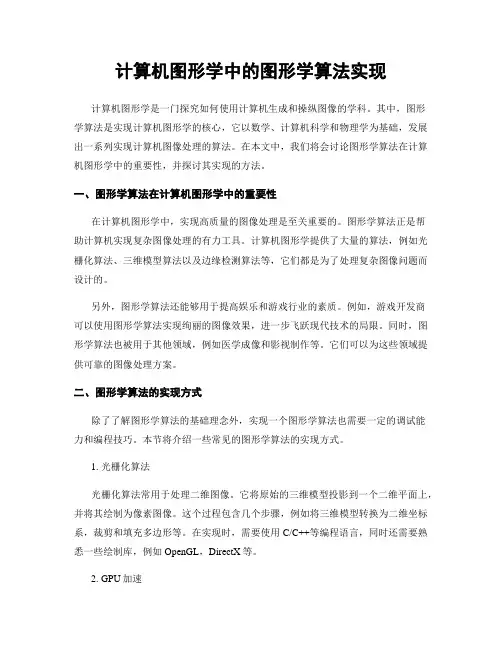

计算机图形学中的图形学算法实现计算机图形学是一门探究如何使用计算机生成和操纵图像的学科。

其中，图形学算法是实现计算机图形学的核心，它以数学、计算机科学和物理学为基础，发展出一系列实现计算机图像处理的算法。

在本文中，我们将会讨论图形学算法在计算机图形学中的重要性，并探讨其实现的方法。

一、图形学算法在计算机图形学中的重要性在计算机图形学中，实现高质量的图像处理是至关重要的。

图形学算法正是帮助计算机实现复杂图像处理的有力工具。

计算机图形学提供了大量的算法，例如光栅化算法、三维模型算法以及边缘检测算法等，它们都是为了处理复杂图像问题而设计的。

另外，图形学算法还能够用于提高娱乐和游戏行业的素质。

例如，游戏开发商可以使用图形学算法实现绚丽的图像效果，进一步飞跃现代技术的局限。

同时，图形学算法也被用于其他领域，例如医学成像和影视制作等。

它们可以为这些领域提供可靠的图像处理方案。

二、图形学算法的实现方式除了了解图形学算法的基础理念外，实现一个图形学算法也需要一定的调试能力和编程技巧。

本节将介绍一些常见的图形学算法的实现方式。

1. 光栅化算法光栅化算法常用于处理二维图像。

它将原始的三维模型投影到一个二维平面上，并将其绘制为像素图像。

这个过程包含几个步骤，例如将三维模型转换为二维坐标系，裁剪和填充多边形等。

在实现时，需要使用C/C++等编程语言，同时还需要熟悉一些绘制库，例如OpenGL，DirectX等。

2. GPU加速GPU加速技术是图形学算法的重要组成部分。

它将计算机图形处理分配给GPU处理器，以实现高性能的图像处理。

在实现GPU加速时，需要了解计算机图形处理的体系结构，使用CUDA等GPU编程技术，进一步提升性能和效率。

3. 三维模型算法三维模型算法是计算机图形学中最基本的算法之一，它用于处理三维异构模型的表面和体积。

在实现三维模型算法时，需要使用计算几何的数学理论和数据结构等知识，例如OpenGL，DirectX等计算机图形处理库。

计算机图形学已成为计算机技术中发展最快的领域，计算机图形软件也相应得到快速发展。

计算机绘图显示有屏幕显示、打印机打印图样和绘图机输出图样等方式，其中用屏幕显示图样是计算机绘图的重要内容。

计算机上常见的显示器为光栅图形显示器，光栅图形显示器可以看作像素的矩阵。

像素是组成图形的基本元素，一般称为“点”。

通过点亮一些像素，灭掉另一些像素，即在屏幕上产生图形。

在光栅显示器上显示任何一种图形必须在显示器的相应像素点上画上所需颜色，即具有一种或多种颜色的像素集合构成图形。

确定最佳接近图形的像素集合，并用指定属性写像素的过程称为图形的扫描转换或光栅化。

对于一维图形，在不考虑线宽时，用一个像素宽的直、曲线来显示图形。

二维图形的光栅化必须确定区域对应的像素集，并用指定的属性或图案进行显示，即区域填充。

复杂的图形系统，都是由一些最基本的图形元素组成的。

利用计算机编制图形软件时，编制基本图形元素是相当重要的，也是必需的。

点是基本图形，本章主要讲述如何在指定的输出设备（如光栅图形显示器）上利用点构造其他基本二维几何图形（如点、直线、圆、椭圆、多边形域及字符串等）的算法与原理，并利用Visual C++编程实现这些算法。

1.1 直线数学上，理想的直线是由无数个点构成的集合，没有宽度。

计算机绘制直线是在显示器所给定的有限个像素组成的矩阵中，确定最佳逼近该直线的一组像素，并且按扫描线顺序，对这些像素进行写操作，实现显示器绘制直线，即通常所说的直线的扫描转换，或称直线光栅化。

由于一图形中可能包含成千上万条直线，所以要求绘制直线的算法应尽可能地快。

本节介绍一个像素宽直线的常用算法：数值微分法（DDA）、中点画线法、Bresenham 算法。

计算机图形学原理及算法教程 (Visual C++版) 21.1.1 DDA （数值微分）算法DDA 算法原理：如图1-1所示，已知过端点000111(, ), (, )p x y p x y 的直线段01p p ；直线斜率为1010y y k x x -=-，从x 的左端点0x 开始，向x 右端点步进画线，步长=1（个像素），计算相应的y 坐标y k x B =+；取像素点 [x , round （y ）] 作为当前点的坐标。

计算机图形学基础与算法解析计算机图形学是研究计算机在视觉领域的应用技术的学科，它涉及到图像的生成、处理和显示等方面。

在计算机图形学中，算法是至关重要的，通过算法能够实现图像的渲染、变形、动画等各种效果。

本文将对计算机图形学基础知识和一些常用算法进行解析。

一、计算机图形学基础计算机图形学的基础知识包括点、线、面的表示方法，以及基本的光照和颜色模型等概念。

1. 点、线、面的表示方法在计算机图形学中，点是最基本的元素。

点是二维空间中的一个位置，可以通过坐标表示。

线由多个点连接而成，可以通过直线方程、参数方程等方法表示。

面是由多个线连接而成，可以通过多边形的顶点坐标表示。

2. 光照和颜色模型在计算机图形学中，光照是指对物体施加光线，用于模拟光线对物体的照射效果。

颜色模型是用于表示光照下物体的颜色的一种模型。

常见的颜色模型有RGB 模型、CMYK模型和HSV模型等。

二、常用图形算法解析在计算机图形学中，许多常用的算法可以实现各种图形效果。

下面将对一些常见的算法进行解析。

1. 光线追踪算法光线追踪算法是一种用于模拟光的传播和反射的算法。

它通过从摄像机发出射线，追踪光线在场景中的路径，计算出光线与物体之间的相互作用，从而生成逼真的图像。

2. 三角形剖分算法三角形剖分算法是将一个不规则的多边形划分为许多个三角形的算法。

它可以用于网格生成、多边形填充等图形处理中。

常见的三角形剖分算法有Delaunay三角网格算法和Ear Clipping算法等。

3. 贝塞尔曲线算法贝塞尔曲线算法是一种用于生成平滑曲线的算法。

它通过控制点的位置和权重来确定曲线的形状。

贝塞尔曲线常常用于计算机辅助设计（CAD）和计算机动画等领域。

4. 光栅化算法光栅化算法是将连续的二维图形转换为离散的像素点的算法。

它可以实现图形的渲染、填充和显示等效果。

常见的光栅化算法有扫描线算法和边界填充算法等。

5. 图像压缩算法图像压缩算法是将图像数据进行压缩以减少存储和传输所需的空间和带宽的算法。
