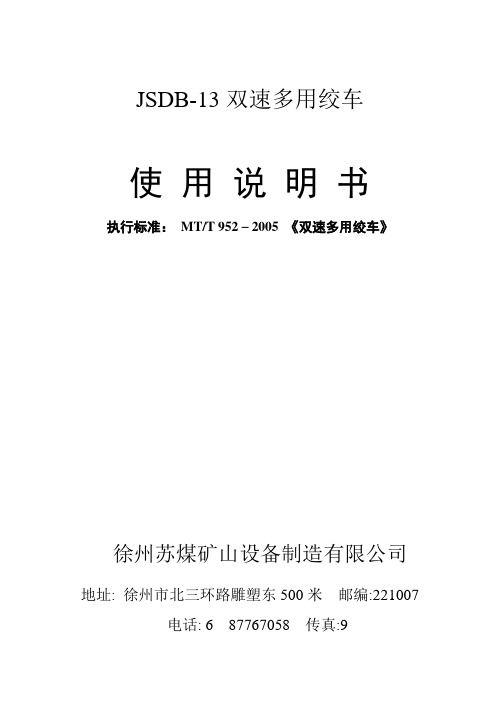

JSDB-13双速多用绞车使用说明书执行标准：MT/T 952 – 2005 《双速多用绞车》徐州苏煤矿山设备制造有限公司地址: 徐州市北三环路雕塑东500米邮编:221007电话: 6 87767058 传真:9目录1概述 (2)2技术特性 (3)3结构特征与工作原理 (3)4 绞车的润滑 (11)5绞车的装配与调试 (12)6绞车的试运行 (13)7绞车的固定方法及安装 (14)8使用与操作方法 (16)9绞车的维修与保养 (17)10故障分析与排除 (18)11电气控制系统 (19)12备件与易损件 (20)13运输与贮存 (20)14验收检查 (20)15质量保证 (20)一、概述1 主要用途及适用范围JSDB-13双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。
该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。
2 品种及规格我公司共生产五种规格的双速多用绞车，分别是JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19 、JSDB-25，所有规格的结构和工作原理相同。
3 工作条件3.1 环境温度为-10℃～+40℃；3.2 环境相对湿度不超过95%（+25℃），海拔高度不超过1000m的情况下工作；对于海拔高度超过1000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；3.3 周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。
4 型号编制J S D B-□□设计改进序号慢速时钢丝绳外层最大静张力，单位10KN隔爆型第二特征代号（齿轮传动）第一特征代号（双速多用）绞车类（卷扬机类）标注示例：慢速时钢丝绳外层最大静张力为130KN，齿轮传动的双速多用绞车标记为JSDB-13。

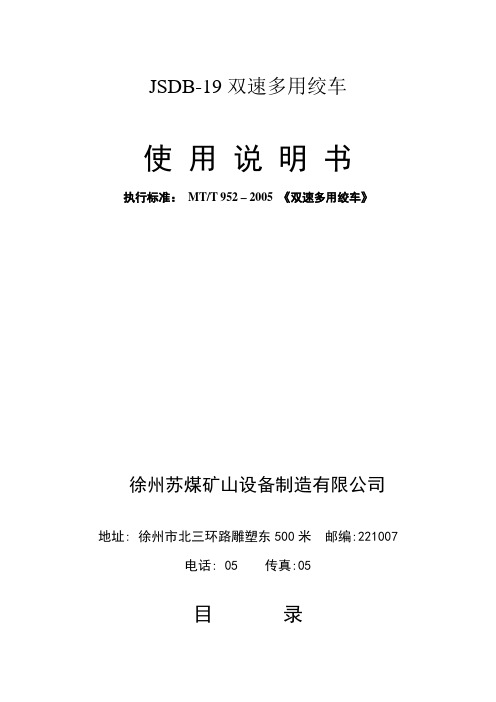

JSDB-19双速多用绞车使用说明书执行标准：MT/T 952 – 2005 《双速多用绞车》徐州苏煤矿山设备制造有限公司地址: 徐州市北三环路雕塑东500米邮编:221007电话: 05 传真:05目录1概述 (2)2技术特性 (3)3结构特征与工作原理 (3)4 绞车的润滑 (11)5绞车的装配与调试 (12)6绞车的试运行 (13)7绞车的固定方法及安装 (14)8使用与操作方法 (16)9绞车的维修与保养 (17)10故障分析与排除 (18)11电气控制系统 (19)12备件与易损件 (20)13运输与贮存 (20)14验收检查 (20)15质量保证 (20)一、概述1 主要用途及适用范围JSDB-19双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。
该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。
2 品种及规格我公司共生产五种规格的双速多用绞车，分别是JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19 、JSDB-25，所有规格的结构和工作原理相同。
3 工作条件环境温度为-10℃～+40℃；环境相对湿度不超过95%（+25℃），海拔高度不超过1000m的情况下工作；对于海拔高度超过1000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。
4 型号编制J S D B-□□设计改进序号慢速时钢丝绳外层最大静张力，单位10KN隔爆型第二特征代号（齿轮传动）第一特征代号（双速多用）绞车类（卷扬机类）标注示例：慢速时钢丝绳外层最大静张力为130KN，齿轮传动的双速多用绞车标记为JSDB-13。

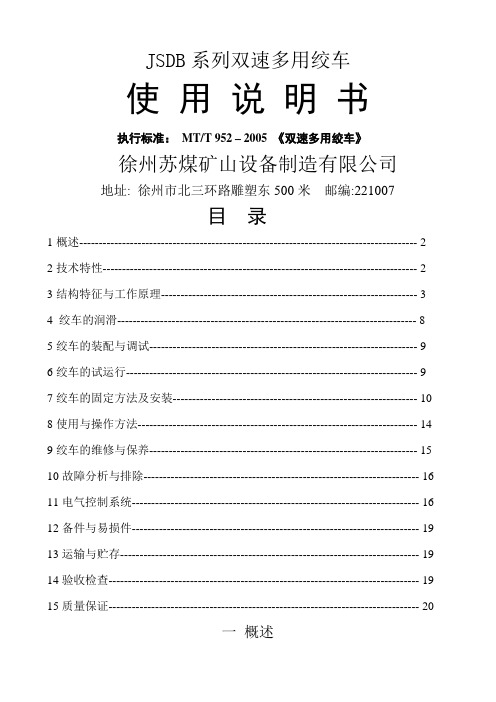

JSDB系列双速多用绞车使用说明书执行标准：MT/T 952 – 2005 《双速多用绞车》徐州苏煤矿山设备制造有限公司地址: 徐州市北三环路雕塑东500米邮编:221007目录1概述--------------------------------------------------------------------------------------- 2 2技术特性--------------------------------------------------------------------------------- 2 3结构特征与工作原理------------------------------------------------------------------ 3 4 绞车的润滑----------------------------------------------------------------------------- 8 5绞车的装配与调试--------------------------------------------------------------------- 9 6绞车的试运行--------------------------------------------------------------------------- 9 7绞车的固定方法及安装--------------------------------------------------------------- 10 8使用与操作方法------------------------------------------------------------------------ 14 9绞车的维修与保养--------------------------------------------------------------------- 15 10故障分析与排除----------------------------------------------------------------------- 16 11电气控制系统-------------------------------------------------------------------------- 16 12备件与易损件-------------------------------------------------------------------------- 19 13运输与贮存----------------------------------------------------------------------------- 19 14验收检查-------------------------------------------------------------------------------- 19 15质量保证-------------------------------------------------------------------------------- 20一概述1主要用途及适用范围JSDB系列双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。
JSDB-25双速多用绞车使用说明书执行标准：MT/T 952 – 2005《双速多用绞车》徐州苏煤矿山设备制造有限公司2013年08月目录1概述 (1)2技术特性 (2)3结构特征与工作原理 (3)4 绞车的润滑 (10)5绞车的装配与调试 (10)6绞车的试运行 (13)7绞车的固定方法及安装 (13)8使用与操作方法 (15)9绞车的维修与保养 (17)10故障分析与排除 (17)11电气控制系统 (17)12备件与易损件 (19)一、概述1 主要用途及适用范围JSDB-25双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。
该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。
2 品种及规格我公司生产多种规格的双速多用绞车，分别是JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19 、JSDB-25，JSDB-30等。
所有规格的结构和工作原理相同。
3 工作条件环境温度为-10℃～+40℃；环境相对湿度不超过95%（+25℃），海拔高度不超过1000m的情况下工作；对于海拔高度超过1000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。
4 型号编制J S D B-□□设计改进序号慢速时钢丝绳外层最大静张力，单位10KN隔爆型第二特征代号（齿轮传动）第一特征代号（双速多用）绞车类（卷扬机类）标注示例：慢速时钢丝绳外层最大静张力为250KN，齿轮传动的双速多用绞车标记为JSDB-25。
5 警示语a)严禁超载运行！b)严禁停电溜放！c)严禁用于载人或提升！d)绞车所配套的电器产品必须要有在有效期内的安标证书！e)绞车在正常运转或斜坡负载情况下严禁换档！f）绞车工作时严禁利用刹车的同时，操作手柄换档二技术特性本绞车具有快、慢两个速度档位，慢速档牵引力大，用于拉重负荷；快速档速度快，用于回绳、拉空车等。

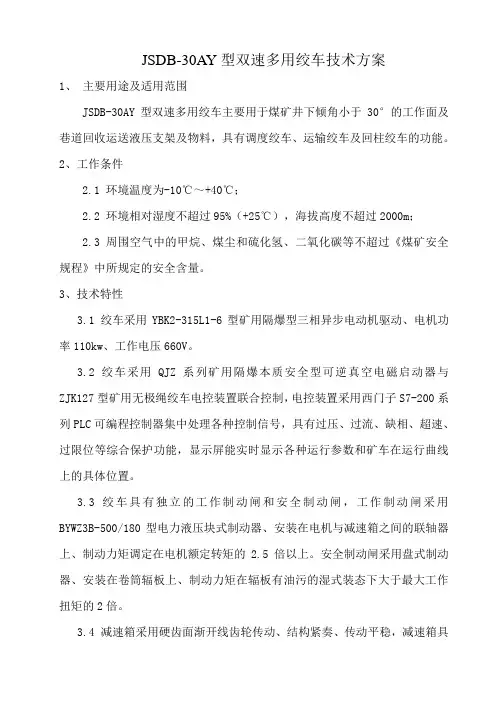

JSDB-30AY型双速多用绞车技术方案1、主要用途及适用范围JSDB-30AY型双速多用绞车主要用于煤矿井下倾角小于30°的工作面及巷道回收运送液压支架及物料，具有调度绞车、运输绞车及回柱绞车的功能。
2、工作条件2.1 环境温度为-10℃～+40℃；2.2 环境相对湿度不超过95%（+25℃），海拔高度不超过2000m；2.3 周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不超过《煤矿安全规程》中所规定的安全含量。
3、技术特性3.1 绞车采用YBK2-315L1-6型矿用隔爆型三相异步电动机驱动、电机功率110kw、工作电压660V。
3.2 绞车采用QJZ系列矿用隔爆本质安全型可逆真空电磁启动器与ZJK127型矿用无极绳绞车电控装置联合控制，电控装置采用西门子S7-200系列PLC可编程控制器集中处理各种控制信号，具有过压、过流、缺相、超速、过限位等综合保护功能，显示屏能实时显示各种运行参数和矿车在运行曲线上的具体位置。
3.3 绞车具有独立的工作制动闸和安全制动闸，工作制动闸采用BYWZ3B-500/180型电力液压块式制动器、安装在电机与减速箱之间的联轴器上、制动力矩调定在电机额定转矩的2.5倍以上。
安全制动闸采用盘式制动器、安装在卷筒辐板上、制动力矩在辐板有油污的湿式装态下大于最大工作扭矩的2倍。
3.4 减速箱采用硬齿面渐开线齿轮传动、结构紧奏、传动平稳，减速箱具有快慢两种速度、换档手柄操作灵活方便、换档后手柄锁死才能运行、防止绞车运行时脱档空转。
3.5 卷筒装置与底座采用高强螺检联接、斜瓦座前后焊接挡铁防上工作中卷筒松动滑移。
卷筒采用下出绳、出绳口平滑，穿绳方便、压绳窂固可靠。
3.6 底座采用优质钢板与槽钢焊接而成、焊缝均与美观，焊缝经探伤检查无缺陷、整体经去应力处理，底座应有足够的刚性、保证绞车在最大工作载荷时不变形，底座前端托滚防止钢丝绳与底座摩擦。
3.7 绞车安全制动闸配独立的液压泵站、液压阀块选用华德等知名品牌、系统运行平稳可靠，液压泵站及制动由变频电控装置统一控制，并配有应急单元以便在特殊情况下打开安全制动闸。
JSDB-19双速多用绞车使用说明书执行标准： MT/T 952 – 2005 《双速多用绞车》煤矿山设备制造地址: 市北三环路雕塑东500米邮编:221007 : 06 87767058 传真:09目录1概述 (2)2技术特性 (3)3结构特征与工作原理 (3)4 绞车的润滑 (11)5绞车的装配与调试 (12)6绞车的试运行 (13)7绞车的固定方法及安装 (14)8使用与操作方法 (16)9绞车的维修与保养 (17)10故障分析与排除 (18)11电气控制系统 (19)12备件与易损件 (20)13运输与贮存 (20)14验收检查 (20)15质量保证 (20)一、概述1 主要用途及适用围JSDB-19双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。
该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。
2 品种及规格我公司共生产五种规格的双速多用绞车，分别是JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19 、JSDB-25，所有规格的结构和工作原理相同。
3 工作条件3.1 环境温度为-10℃～+40℃；3.2 环境相对湿度不超过95%（+25℃），海拔高度不超过1000m的情况下工作；对于海拔高度超过1000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；3.3 周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。
4 型号编制J S D B-□□设计改进序号慢速时钢丝绳外层最大静力，单位10KN隔爆型第二特征代号（齿轮传动）第一特征代号（双速多用）绞车类（卷扬机类）标注示例：慢速时钢丝绳外层最大静力为130KN，齿轮传动的双速多用绞车标记为JSDB-13。
JSDB-30YA型双速多用绞车计算及选型方案一、工况运输距离500m；最大坡度20°；最大运输重量（含平板车）32t ；预选钢丝绳规格：6×19 Φ36；钢丝绳型号：36NAT6×19S+FC1770S GB/T8918钢丝绳有效长度≥500米。
二、拟选用钢丝绳36NAT6×19S+FC1770S GB/T8918 q R=4.7Kg/m 破断力为：Q Z=757KN三、绞车设计计算①绞车牵引力计算g sin cos g )sin cos 02.0(max max max max L q G F R ）（ββμββ++⨯+⨯⨯=式中：G ———最大载荷重量，G=32tμ———钢丝绳阻力系数，μ=0.2q R ———单位长度钢丝绳重量，Φ36，q R =4.7kg/m βmax ——运行线路最大坡度，βmax =20° L ———运输距离, L=500 m g=9.8N/kg滚动摩擦系数取0.02则：8.95007.4)20sin 20cos 2.0(8.91000)20sin 20cos 02.0(32⨯⨯⨯︒+︒⨯+⨯⨯︒+︒⨯⨯=F ∴KN F 4.125=∴按此计算，只要牵引力大于125.4kN 的绞车都可供选用。
拟选用JSDB-30Y A 型双速多用绞车，绞车参数如下：该绞车基本参数可以满足计算要求，故可选用改型号的绞车。
②绞车容绳量计算③绞车电机功率验算——电机为110kW 最外层钢丝绳中心线绕圆直径为 D=D 0+d 0+2（n-1）d 0 SIN60° =1317.18d0---钢丝绳直径36mm D0---卷筒直径 720mm n ----缠绕层数 10 线速度s /m 29.063.2356014.318.1317990=⨯⨯⨯=VKW VF N 5.458.029.04.125=⨯=⨯=η式中： F ———绞车牵引力，F=125.4KNV ———梭车速度，V=0.29m/s η———绞车传动效率，取η=0.8∴2.14.25.45110＞功率备用系数：==K ∴绞车选用110kW ，功率富余量满足要求。
