JSDB-19双速多用绞车说明书

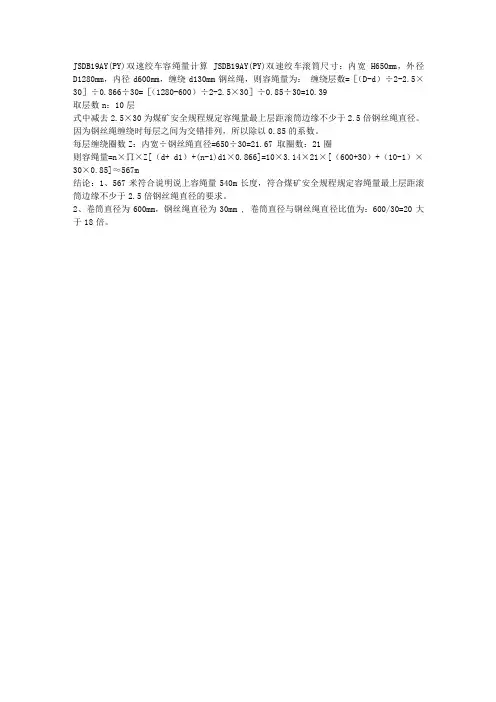

JSDB19AY(PY)双速绞车容绳量计算 JSDB19AY(PY)双速绞车滚筒尺寸：内宽H650mm，外径D1280mm，内径d600mm，缠绕d130mm钢丝绳，则容绳量为：缠绕层数=［（D-d）÷2-2.5×30］÷0.866÷30=［（1280-600）÷2-2.5×30］÷0.85÷30=10.39
取层数n：10层
式中减去2.5×30为煤矿安全规程规定容绳量最上层距滚筒边缘不少于2.5倍钢丝绳直径。

因为钢丝绳缠绕时每层之间为交错排列，所以除以0.85的系数。

每层缠绕圈数Z：内宽÷钢丝绳直径=650÷30=21.67 取圈数：21圈
则容绳量=n×∏×Z[（d+ d1）+(n-1)d1×0.866]=10×3.14×21×[（600+30）+（10-1）×30×0.85]≈567m
结论：1、567米符合说明说上容绳量540m长度，符合煤矿安全规程规定容绳量最上层距滚筒边缘不少于2.5倍钢丝绳直径的要求。

2、卷筒直径为600mm，钢丝绳直径为30mm , 卷筒直径与钢丝绳直径比值为：600/30=20大于18倍。

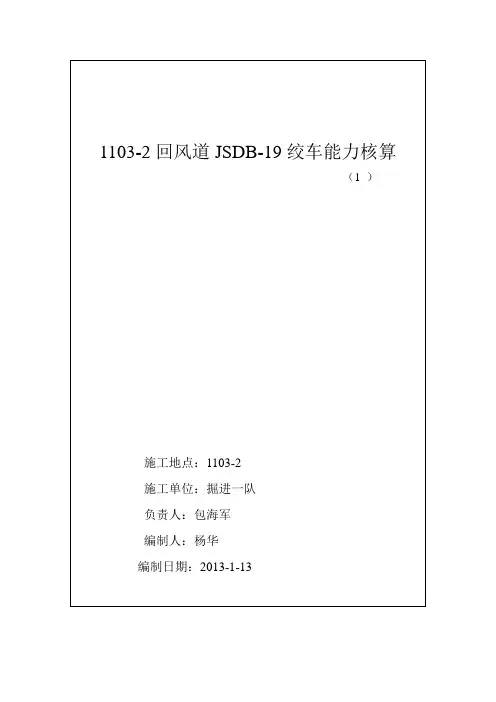

1103-2JSDB-19双速多用绞车提升能力核算如下：JSDB-19双速多用绞车牵引力:19000Kg；最大傾角:8°钢丝绳规格:￠30mm；巷道长度:120m计算公式:Pmax=N(Q+Qv)(sinα+f1cosα)+PL(sinα+f2cosα)Fe-PL(sinα+f2cosα)N=——————————(Q+Qv)(sinα+f1cosα)FsM= ————＞6.5Pmax式中: Pma x ———最大静拉力f1 ———车轮磨擦系数 0.01—0.015f2 ———钢丝绳磨擦系数0.2P ———钢丝绳每米重量3.42Kg／mQ ———提升载重量6000 KgQv ———提升容器重量 1800KgFe ———额定牵引力19000 KgFs ———钢丝绳破断拉力总和58900KgN ———提车数M———钢丝绳安全系数M≥6.5ɑ ----- 8°1、提重车数:Fe-PL(sinα+f2cosα)N = ——————————(Q+Qv)(sinα+f1cosα)19000-3.42×120×(0.1391+0.2×0.9902)= —————————————————(6000+1800)( 0.1391+0.015×0.9902)= 15.7 N取3Pmax=N(Q+Qv)(sinα+f1cosα)+PL(sinα+f2cosα)=3×(6000+1800)( 0.1391+0.015×0.9902)+3.42×120×(0.1391+0.2×0.9902)=3739.62kgFsM= ————≥6.5Pmax58900= ———— = 15≥6.53739.62结论:提3个重车,满足要求。

2、提空车数：Fe-PL(sinα+f2cosα)N = ——————————Qv (sinα+f1cosα)19000-3.42×120×(0.1391+0.2×0.9902)= ———————————————1800×(0.1391+0.015×0.9902)=68 N取3Pmax=NQv (sinα+f1cosα)+PL(sinα+f2cosα)=3×1800×(0.1391+0.015×0.9902)+3.42×120×(0.1391+0.2×0.9902)=969FsM= ————≥6.5Pmax58900= ————= 60≥6.5969结论:提三个空车,满足要求。

JSDB-13双速多用绞车使用说明书执行标准：MT/T952–2005《双速多用绞车》徐州苏煤矿山设备制造有限公司地址:徐州市北三环路雕塑东500米邮编:221007电话:目录1概述 (2)2技术特性 (3)3结构特征与工作原理 (3)4绞车的润滑 (11)5绞车的装配与调试 (12)6绞车的试运行 (13)7绞车的固定方法及安装 (14)8使用与操作方法 (16)9绞车的维修与保养 (17)10故障分析与排除 (18)11电气控制系统 (19)12备件与易损件 (20)13运输与贮存 (20)14验收检查 (20)15质量保证 (20)一、概述1主要用途及适用范围JSDB-13双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。

该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

2品种及规格我公司共生产五种规格的双速多用绞车，分别是JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19、JSDB-25，所有规格的结构和工作原理相同。

3工作条件3.1环境温度为-10℃～+40℃；3.2环境相对湿度不超过95%（+25℃），海拔高度不超过1000m的情况下工作；对于海拔高度超过1000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；3.3周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

4型号编制JS D B-□□设计改进序号慢速时钢丝绳外层最大静张力，单位10KN隔爆型第二特征代号（齿轮传动）第一特征代号（双速多用）绞车类（卷扬机类）标注示例：慢速时钢丝绳外层最大静张力为130KN，齿轮传动的双速多用绞车标记为JSDB-13。

JSDB系列双速多用绞车执行标准MT/T 952 - 2005使用说明书出版日期：2009年5月目录1、使用范围2、主要技术规范3、结构特征4、绞车的润滑与密封5、电器操纵系统6、绞车的装配、调整及试运转7、绞车的固定方法和安设位置8、绞车的操作规程9、绞车的维护与修理10、技术说明一览表11、绞车的包装1、使用范围本绞车可用于煤矿井下采煤工作面综采设备及各类机电设备的搬迁等辅助运输工作，也可用于煤矿井下采掘工作面、井底车场、上山下山、煤矿地面等处的矿车调度、物料运输等工作，用于上山下山时的坡度不得大于25゜。

还可用于回采工作面的回柱放顶。

绞车工作环境的瓦斯和粉尘含量不得超过《煤矿安全规程》规定的标准。

绞车周围温度不得超过40℃，湿度不得超过95%，海拔高度不得超过2000米，该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

本绞车严禁用于提升与载人。

本绞车所配的电器产品必须要有在有效期内的安标证。

本绞车严禁在重载或运转情况下换档。

2、主要技术规范参见附表一。

3、结构特征绞车外形图见图1，绞车传动系统图见图2，绞车主要有以下七部分组成：1）电动机2）底座3）联轴器4）电力液压快式制动器5）减速箱6）卷筒装置7）低速级制动装置绞车由电动机通过带制动轮的联轴器、减速箱、一级开式齿轮传动带动卷筒转动，绞车内部各传动部位均采用滚动轴承支承，底座由型钢焊接而成。

减速箱是绞车的传动心脏，共有两种速度，图示为慢速传动位置，其快速传动位置是通过调速手把滑动滑移齿轮使其与内齿圈啮合，便实现快速传动。

本绞车呈长条形，便于绞车的搬迁和固定。

绞车宽度、高度尺寸较小，适于井下空间窄小的条件下工作，绞车结构简单、紧凑，上下箱体为剖分式，装配、维修均很方便，采用常规机械传动，安全可靠，绞车的操作简单，只要配合调速手把，启闭控制按钮开关即可方便使用。

4、绞车的润滑与密封绞车的润滑不仅关系着绞车的正常工作，而且直接影响着绞车的寿命，因此必须及时地更换润滑油。

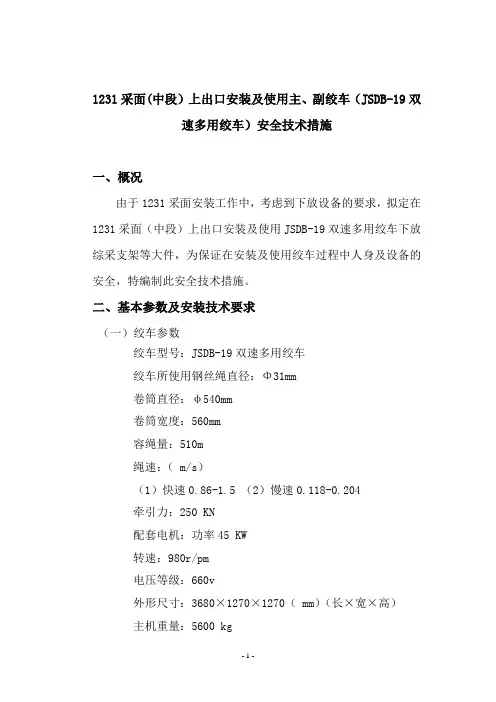

1231采面(中段）上出口安装及使用主、副绞车（JSDB-19双速多用绞车）安全技术措施一、概况由于1231采面安装工作中，考虑到下放设备的要求，拟定在1231采面（中段）上出口安装及使用JSDB-19双速多用绞车下放综采支架等大件，为保证在安装及使用绞车过程中人身及设备的安全，特编制此安全技术措施。

二、基本参数及安装技术要求（一）绞车参数绞车型号：JSDB-19双速多用绞车绞车所使用钢丝绳直径：Φ31mm卷筒直径：φ540mm卷筒宽度：560mm容绳量：510m绳速：（ m/s）（1）快速0.86-1.5 （2）慢速0.118-0.204牵引力：250 KN配套电机：功率45 KW转速：980r/pm电压等级：660v外形尺寸：3680×1270×1270（ mm）（长×宽×高）主机重量：5600 kg（二）配用钢丝绳参数型号：6×19-NF+Φ31mm单位长度重量：3.55kg/m公称抗拉强度：1670N/mm2最小破断拉力604KN（三）巷道参数坡度：30°运输距离：70m（四）安装技术要求1、安装位置：1231采面（中段）上出口2、安装台数：2台3、绞车用途：运输综采支架等大件4、绞车基础规格：4m×3.6m×1.5m（长×宽×深）5、安装要求：（1）绞车安装在支护完整，无垮塌危险、滴水和积水的地方。

（2）绞车采用混凝土浇灌，预埋6棵（直径）Φ30mm×（长度）1200 mm的地脚螺栓固定，所用混凝土标号不得低于C30号，地脚螺栓必须与绞车底座螺丝眼对齐，混泥土浇灌深度不得小于2米。

（3）卷筒应与矿车挂钩对中，中心线力求与绞车轴线垂直，与绞车卷筒中心线重合。

三、安全技术措施（一）操作前注意事项：1、检查钢丝绳接头是否牢固，支座螺栓和地脚螺栓是否完全紧固，绞车安装是否牢靠。

2、检查调整刹车机构，使之达到灵活、可靠。

JSDB-19双速多用绞车使用说明书执行标准： MT/T 952 – 2005 《双速多用绞车》煤矿山设备制造地址: 市北三环路雕塑东500米邮编:221007 : 06 87767058 传真:09目录1概述 (2)2技术特性 (3)3结构特征与工作原理 (3)4 绞车的润滑 (11)5绞车的装配与调试 (12)6绞车的试运行 (13)7绞车的固定方法及安装 (14)8使用与操作方法 (16)9绞车的维修与保养 (17)10故障分析与排除 (18)11电气控制系统 (19)12备件与易损件 (20)13运输与贮存 (20)14验收检查 (20)15质量保证 (20)一、概述1 主要用途及适用围JSDB-19双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。

该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

2 品种及规格我公司共生产五种规格的双速多用绞车，分别是JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19 、JSDB-25，所有规格的结构和工作原理相同。

3 工作条件3.1 环境温度为-10℃～+40℃；3.2 环境相对湿度不超过95%（+25℃），海拔高度不超过1000m的情况下工作；对于海拔高度超过1000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；3.3 周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

4 型号编制J S D B-□□设计改进序号慢速时钢丝绳外层最大静力，单位10KN隔爆型第二特征代号（齿轮传动）第一特征代号（双速多用）绞车类（卷扬机类）标注示例：慢速时钢丝绳外层最大静力为130KN，齿轮传动的双速多用绞车标记为JSDB-13。

JSDB系列双速多用绞车执行标准MT/T 952 - 2005使用说明书出版日期：2009年5月目录1、使用范围2、主要技术规范3、结构特征4、绞车的润滑与密封5、电器操纵系统6、绞车的装配、调整及试运转7、绞车的固定方法和安设位置8、绞车的操作规程9、绞车的维护与修理10、技术说明一览表11、绞车的包装1、使用范围本绞车可用于煤矿井下采煤工作面综采设备及各类机电设备的搬迁等辅助运输工作，也可用于煤矿井下采掘工作面、井底车场、上山下山、煤矿地面等处的矿车调度、物料运输等工作，用于上山下山时的坡度不得大于25゜。

还可用于回采工作面的回柱放顶。

绞车工作环境的瓦斯和粉尘含量不得超过《煤矿安全规程》规定的标准。

绞车周围温度不得超过40℃，湿度不得超过95%，海拔高度不得超过2000米，该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

本绞车严禁用于提升与载人。

本绞车所配的电器产品必须要有在有效期内的安标证。

本绞车严禁在重载或运转情况下换档。

2、主要技术规范参见附表一。

3、结构特征绞车外形图见图1，绞车传动系统图见图2，绞车主要有以下七部分组成：1）电动机2）底座3）联轴器4）电力液压快式制动器5）减速箱6）卷筒装置7）低速级制动装置绞车由电动机通过带制动轮的联轴器、减速箱、一级开式齿轮传动带动卷筒转动，绞车内部各传动部位均采用滚动轴承支承，底座由型钢焊接而成。

减速箱是绞车的传动心脏，共有两种速度，图示为慢速传动位置，其快速传动位置是通过调速手把滑动滑移齿轮使其与内齿圈啮合，便实现快速传动。

本绞车呈长条形，便于绞车的搬迁和固定。

绞车宽度、高度尺寸较小，适于井下空间窄小的条件下工作，绞车结构简单、紧凑，上下箱体为剖分式，装配、维修均很方便，采用常规机械传动，安全可靠，绞车的操作简单，只要配合调速手把，启闭控制按钮开关即可方便使用。

4、绞车的润滑与密封绞车的润滑不仅关系着绞车的正常工作，而且直接影响着绞车的寿命，因此必须及时地更换润滑油。

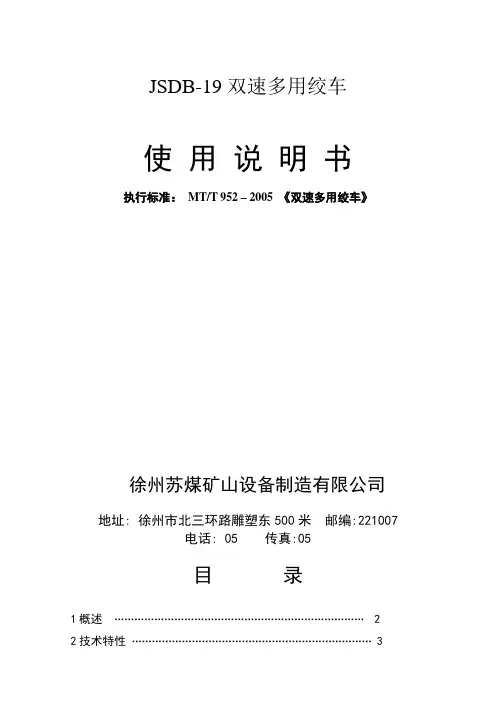

JSDB-19双速多用绞车使用说明书执行标准：MT/T 952 – 2005 《双速多用绞车》徐州苏煤矿山设备制造有限公司地址: 徐州市北三环路雕塑东500米邮编:221007电话: 05 传真:05目录1概述 (2)2技术特性 (3)3结构特征与工作原理 (3)4 绞车的润滑 (11)5绞车的装配与调试 (12)6绞车的试运行 (13)7绞车的固定方法及安装 (14)8使用与操作方法 (16)9绞车的维修与保养 (17)10故障分析与排除 (18)11电气控制系统 (19)12备件与易损件 (20)13运输与贮存 (20)14验收检查 (20)15质量保证 (20)一、概述1 主要用途及适用范围JSDB-19双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。

该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

2 品种及规格我公司共生产五种规格的双速多用绞车，分别是JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19 、JSDB-25，所有规格的结构和工作原理相同。

3 工作条件环境温度为-10℃～+40℃；环境相对湿度不超过95%（+25℃），海拔高度不超过1000m的情况下工作；对于海拔高度超过1000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

4 型号编制J S D B-□□设计改进序号慢速时钢丝绳外层最大静张力，单位10KN隔爆型第二特征代号（齿轮传动）第一特征代号（双速多用）绞车类（卷扬机类）标注示例：慢速时钢丝绳外层最大静张力为130KN，齿轮传动的双速多用绞车标记为JSDB-13。

JSDB系列双速多用绞车使用说明书执行标准： MT/T 952 – 2005 《双速多用绞车》徐州苏煤矿山设备制造有限公司地址: 徐州市北三环路雕塑东500米邮编:221007目录1概述--------------------------------------------------------------------------------------- 22技术特性--------------------------------------------------------------------------------- 23结构特征与工作原理------------------------------------------------------------------ 34 绞车的润滑----------------------------------------------------------------------------- 85绞车的装配与调试--------------------------------------------------------------------- 96绞车的试运行--------------------------------------------------------------------------- 97绞车的固定方法及安装--------------------------------------------------------------- 108使用与操作方法------------------------------------------------------------------------ 149绞车的维修与保养--------------------------------------------------------------------- 1510故障分析与排除----------------------------------------------------------------------- 1611电气控制系统-------------------------------------------------------------------------- 1612备件与易损件-------------------------------------------------------------------------- 1913运输与贮存----------------------------------------------------------------------------- 1914验收检查-------------------------------------------------------------------------------- 1915质量保证-------------------------------------------------------------------------------- 20一概述1主要用途及适用范围JSDB系列双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。

双速绞车——JSDB型双速绞车JSDB型双速绞车的使用环境本绞车可用于煤矿井下采煤工作面综采设备及各类机电设备的搬迁等辅助运输工作，也可用于煤矿井下采掘工作面井底车场、上山、下山、煤矿地面等处的矿车调度，物料运输等工作，还可用于回采工作面的回柱放顶。

该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

如果更换电器产品，必须选用在有效期内有煤炭安全标志证的产品，严禁作为提升绞车使用。

Zmxx012绞车应在环境温度为-10℃～+40℃，环境相对湿度不超过95%（+25℃），海拔高度不超过1000m的情况下工作。

对于海拔高度超过1000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用。

山东中煤JSDB型双速绞车的工作原理JSDB型双速多用绞车系列产品在技术原理上，采用“齿-联”传动系统和“双轴多级”的传动特点，实现了快、慢两个速度，其慢速可代替现有的回柱绞车和慢速绞车，其快速可代替现有的调度绞车和运输绞车。

在结构特点上，不仅实现了小结构，大拉力的特点，也实现了长条形对称结构特点，适合于煤矿井下狭小的作业空间，操作灵活方便。

它克服了目前慢速、回柱等系列绞车存在的传动效率低，寿命短，工效低等特点，也克服了调度、运输等系列绞车存在的牵引力小，宽型结构等特点。

JSDB型双速多用绞车系列产品由电动机1、联轴器2、手动制动闸3、变速箱4、电液制动器5、卷筒装置6、底座7等组成。

三、JSDB型双速多用绞车主要特点1. 采用“双轴多级”传动特点，实现了大的传动比。

2. 采用“齿-联”传动系统的传动原理，不但实现了慢、快两个速度，并实现了快、慢速的大速比，很好地实现了快、慢速矿用绞车的一体化。

3. 采用“长条形对称”结构，实现了结构紧凑、外形美观实用，适合于煤矿井下狭窄空间的作业，也很方便地进行不同工作地点的自移。

4. 传动效率高、工作效率高、容绳量大、节能。
