JSDB系列双速多用绞车说明书(现用)(20210207221904)

JSDB绞车的操作规程
绞车的操作:按动按钮，启动电动机，操纵制动手把即可实现绞车的整个动作过程。

1、工作前的注意事项
（1）检查钢丝绳，钢丝绳应符合《煤矿安全规程》的有关规定；
（2）检查钢丝绳固结的是否可靠，各连接螺栓是否紧固，绞车安装是否牢固等；
（3）检查减速箱润滑油是否充足，发现不足应补充，润滑油优质不得随意更改。

（4）检查制动闸，将制动闸手把放置在松开的位置上；
（5）检查制动器带（块）的磨损程度，若磨损严重应立即更换；
（6）检查使用电源、电缆和电器设备的接线是否正确，接地是否安全，是否有漏电现象。

2、工作时应遵守下列规定：
（1）绞车司机应集中精力，注意倾听信号；
（2）绞车工作时，注意整理钢丝绳，使其缠绕整齐，工作时钢丝绳不能全部放完，在卷筒上至少保留三圈；
（3）变换速度时，在绞车停稳且空载下方可搬动调速手柄换速，切勿在绞车运转情况下换速，以避免打齿。

若调速手柄搬不动，可点动电机，再搬调速手柄，切勿硬搬、硬砸。

（4）绞车工作时可能发生的故障及消除、方法如下表：
序号故障现象故障可能发生原因故障消除方法
1(开机时电机不转或发出叫声) (载荷过大或接触不良)( 停止运转使电机反转卸载或检查接线)
2( 机器跳动)( 安装不牢或地基不平)(整理地板或重新安装)
3 (机器声音不正常 )(零件装配不正常，零件磨损过多或链接松动 )(停车检查、修理 )
3、工作后应注意的事项：
（1）工作结束后应将钢丝绳整齐地缠绕在卷筒上，切断电源关闭开关；
（2）清除机器上的灰尘杂物；
（3）交接班时必须把本班发现的不正常情况向下一班交代清楚，必须及时消除不正常情况。

提示※安装、使用产品前，请仔细阅读本使用说明书。

※不正确的安装、使用会引发人身、设备事故或降低产品的使用寿命。

※本使用说明书为基本型产品使用说明书，改进或变型产品使用说明书请阅读随机资料。

操作、维护人员必须经培训后方可上岗。

※用户在安装、使用产品时，发现问题，请及时与我公司联系。

目录第一章使用范围及结构特征 ............................................................ - 3 - §1.使用范围 ................................................................................. - 3 - §2.结构特征 ................................................................................. - 4 - §3.主要技术参数表 ..................................................................... - 5 - 第二章绞车的操作 ............................................................................ - 7 - §1.绞车的固定方法 ..................................................................... - 7 - §2.绞车的基础图 ......................................................................... - 9 - §3.绞车的安设位置 ................................................................... - 10 - §4.电气操作系统 ....................................................................... - 10 - §5.配套电器产品一览表 ........................................................... - 11 -§6.绞车刹车系统………………………………………………- 11 -§7.绞车操作规程 ....................................................................... - 11 - 第三章绞车的维护与保养 .............................................................. - 14 - §1.绞车的润滑与密封 ............................................................... - 14 - §2.绞车的维护、拆卸与修理 ................................................... - 15 - §3.绞车的装配、调试与运转 ................................................... - 17 - 第四章绞车传动系统示意图 .......................................................... - 20 - 第五章绞车使用注意点 .................................................................. - 21 -第一章使用范围及结构特征§1.使用范围本绞车可用于煤矿井下采煤工作面综采设备及各类机电设备的搬迁等辅助运输工作，也可用于煤矿井下采掘工作面、井底车场、上山下山、煤矿地面等处的矿车调度、物料运输等工作，还可用于回采工作面的回柱放顶。

JSDB系列双速多用绞车执行标准MT/T 952 - 2005使用说明书出版日期：2009年5月目录1、使用范围2、主要技术规范3、结构特征4、绞车的润滑与密封5、电器操纵系统6、绞车的装配、调整及试运转7、绞车的固定方法和安设位置8、绞车的操作规程9、绞车的维护与修理10、技术说明一览表11、绞车的包装1、使用范围本绞车可用于煤矿井下采煤工作面综采设备及各类机电设备的搬迁等辅助运输工作，也可用于煤矿井下采掘工作面、井底车场、上山下山、煤矿地面等处的矿车调度、物料运输等工作，用于上山下山时的坡度不得大于25゜。

还可用于回采工作面的回柱放顶。

绞车工作环境的瓦斯和粉尘含量不得超过《煤矿安全规程》规定的标准。

绞车周围温度不得超过40℃，湿度不得超过95%，海拔高度不得超过2000米，该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

本绞车严禁用于提升与载人。

本绞车所配的电器产品必须要有在有效期内的安标证。

本绞车严禁在重载或运转情况下换档。

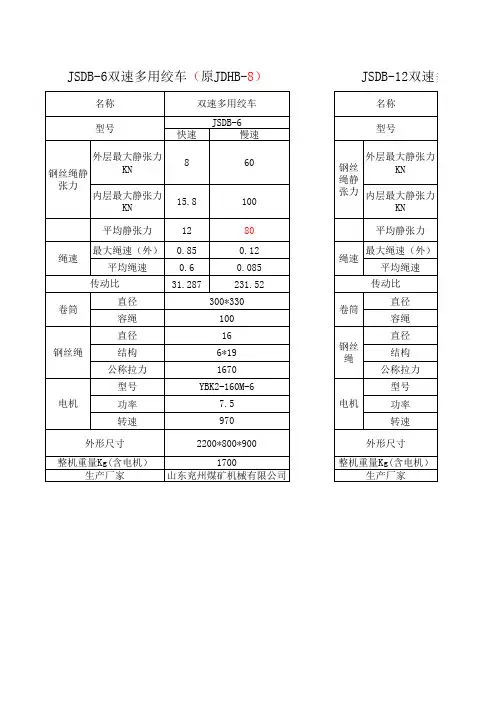

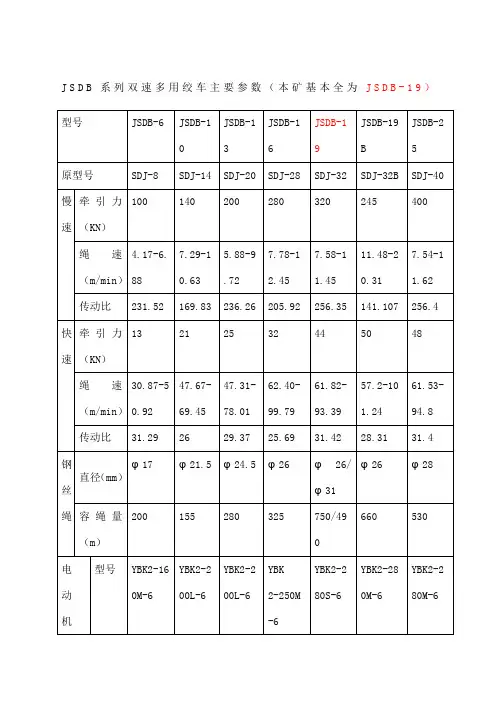

2、主要技术规范参见附表一。

3、结构特征绞车外形图见图1，绞车传动系统图见图2，绞车主要有以下七部分组成：1）电动机2）底座3）联轴器4）电力液压快式制动器5）减速箱6）卷筒装置7）低速级制动装置绞车由电动机通过带制动轮的联轴器、减速箱、一级开式齿轮传动带动卷筒转动，绞车内部各传动部位均采用滚动轴承支承，底座由型钢焊接而成。

减速箱是绞车的传动心脏，共有两种速度，图示为慢速传动位置，其快速传动位置是通过调速手把滑动滑移齿轮使其与内齿圈啮合，便实现快速传动。

本绞车呈长条形，便于绞车的搬迁和固定。

绞车宽度、高度尺寸较小，适于井下空间窄小的条件下工作，绞车结构简单、紧凑，上下箱体为剖分式，装配、维修均很方便，采用常规机械传动，安全可靠，绞车的操作简单，只要配合调速手把，启闭控制按钮开关即可方便使用。

4、绞车的润滑与密封绞车的润滑不仅关系着绞车的正常工作，而且直接影响着绞车的寿命，因此必须及时地更换润滑油。

JSDB-25双速多用绞车使用说明书执行标准：MT/T 952 – 2005《双速多用绞车》徐州苏煤矿山设备制造有限公司2013年08月目录1概述 (1)2技术特性 (2)3结构特征与工作原理 (3)4 绞车的润滑 (10)5绞车的装配与调试 (10)6绞车的试运行 (13)7绞车的固定方法及安装 (13)8使用与操作方法 (15)9绞车的维修与保养 (17)10故障分析与排除 (17)11电气控制系统 (17)12备件与易损件 (19)一、概述1 主要用途及适用范围JSDB-25双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。

该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

2 品种及规格我公司生产多种规格的双速多用绞车，分别是JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19 、JSDB-25，JSDB-30等。

所有规格的结构和工作原理相同。

3 工作条件环境温度为-10℃～+40℃；环境相对湿度不超过95%（+25℃），海拔高度不超过1000m的情况下工作；对于海拔高度超过1000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

4 型号编制J S D B-□□设计改进序号慢速时钢丝绳外层最大静张力，单位10KN隔爆型第二特征代号（齿轮传动）第一特征代号（双速多用）绞车类（卷扬机类）标注示例：慢速时钢丝绳外层最大静张力为250KN，齿轮传动的双速多用绞车标记为JSDB-25。

5 警示语a)严禁超载运行！b)严禁停电溜放！c)严禁用于载人或提升！d)绞车所配套的电器产品必须要有在有效期内的安标证书！e)绞车在正常运转或斜坡负载情况下严禁换档！f）绞车工作时严禁利用刹车的同时，操作手柄换档二技术特性本绞车具有快、慢两个速度档位，慢速档牵引力大，用于拉重负荷；快速档速度快，用于回绳、拉空车等。

JSDB-19双速多用绞车使用说明书执行标准： MT/T 952 – 2005 《双速多用绞车》煤矿山设备制造地址: 市北三环路雕塑东500米邮编:221007 : 06 87767058 传真:09目录1概述 (2)2技术特性 (3)3结构特征与工作原理 (3)4 绞车的润滑 (11)5绞车的装配与调试 (12)6绞车的试运行 (13)7绞车的固定方法及安装 (14)8使用与操作方法 (16)9绞车的维修与保养 (17)10故障分析与排除 (18)11电气控制系统 (19)12备件与易损件 (20)13运输与贮存 (20)14验收检查 (20)15质量保证 (20)一、概述1 主要用途及适用围JSDB-19双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。

该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

2 品种及规格我公司共生产五种规格的双速多用绞车，分别是JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19 、JSDB-25，所有规格的结构和工作原理相同。

3 工作条件3.1 环境温度为-10℃～+40℃；3.2 环境相对湿度不超过95%（+25℃），海拔高度不超过1000m的情况下工作；对于海拔高度超过1000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；3.3 周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

4 型号编制J S D B-□□设计改进序号慢速时钢丝绳外层最大静力，单位10KN隔爆型第二特征代号（齿轮传动）第一特征代号（双速多用）绞车类（卷扬机类）标注示例：慢速时钢丝绳外层最大静力为130KN，齿轮传动的双速多用绞车标记为JSDB-13。

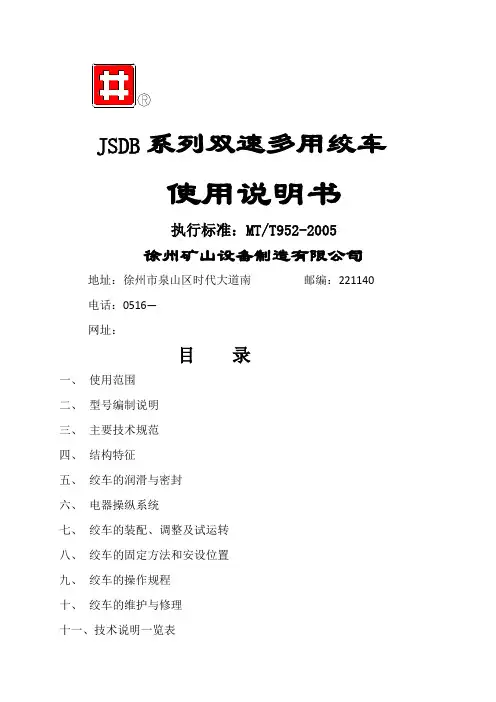

JSDB系列双速多用绞车使用说明书执行标准：MT/T952-2005徐州矿山设备制造有限公司地址：徐州市泉山区时代大道南邮编：221140电话：0516—网址：目录一、使用范围二、型号编制说明三、主要技术规范四、结构特征五、绞车的润滑与密封六、电器操纵系统七、绞车的装配、调整及试运转八、绞车的固定方法和安设位置九、绞车的操作规程十、绞车的维护与修理十一、技术说明一览表一、使用范围本绞车可用于煤矿井下采煤工作面综采设备及各类机电设备的搬迁等辅助运输工作，也可用于煤矿井下采掘工作面、井底车场、上山下山、煤矿地面等处的矿车调度、物料运输等工作，用于上山下山时的坡度不得大于25゜。

还可用于回采工作面的回柱放顶。

该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

绞车工作时周围空气中的煤尘、甲烷爆炸性气体含量的要求不得超过《煤矿安全规程》规定的安全含量。

绞车应在环境温度为-10℃~ +40℃，环境相对湿度不超过95%(+25℃)，海拔高度不得超过1000米的情况下工作。

本绞车执行标准MT/T952-2005《双速多用绞车》。

注意事项：a)严禁超载运行！b)严禁停电溜放！c)严禁用于载人或提升！d)绞车所配套的电器产品必须要有在有效期内的安标证！e)绞车在正常运转或斜坡负载情况下严禁换档！二、型号编制说明绞车的型号由产品名称代号、主要参数代号二部分组成。

图示如下：J S D B —□慢速时外层钢丝绳最大静张力，单位：10KN；隔爆型；第二特征代号（无自锁能力）；第一特征代号（双速多用）；绞车类三、主要技术规范参见附表一。

四、结构特征绞车外形图见图1，绞车传动系统图见图2，绞车主要有以下七部分组成：1）电动机2）底座3）联轴器4）电力液压块式制动器5）减速箱6）卷筒装置7）低速级制动装置绞车由电动机通过带制动轮的联轴器、减速箱、一级开式齿轮传动带动卷筒转动，绞车内部各传动部位均采用滚动轴承支承，底座由型钢焊接而成。

JSDB系列双速多用绞车执行标准MT/T 952 - 2005使用说明书出版日期：2009年5月目录1、使用范围2、主要技术规范3、结构特征4、绞车的润滑与密封5、电器操纵系统6、绞车的装配、调整及试运转7、绞车的固定方法和安设位置8、绞车的操作规程9、绞车的维护与修理10、技术说明一览表11、绞车的包装1、使用范围本绞车可用于煤矿井下采煤工作面综采设备及各类机电设备的搬迁等辅助运输工作，也可用于煤矿井下采掘工作面、井底车场、上山下山、煤矿地面等处的矿车调度、物料运输等工作，用于上山下山时的坡度不得大于25゜。

还可用于回采工作面的回柱放顶。

绞车工作环境的瓦斯和粉尘含量不得超过《煤矿安全规程》规定的标准。

绞车周围温度不得超过40℃，湿度不得超过95%，海拔高度不得超过2000米，该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

本绞车严禁用于提升与载人。

本绞车所配的电器产品必须要有在有效期内的安标证。

本绞车严禁在重载或运转情况下换档。

2、主要技术规范参见附表一。

3、结构特征绞车外形图见图1，绞车传动系统图见图2，绞车主要有以下七部分组成：1）电动机2）底座3）联轴器4）电力液压快式制动器5）减速箱6）卷筒装置7）低速级制动装置绞车由电动机通过带制动轮的联轴器、减速箱、一级开式齿轮传动带动卷筒转动，绞车内部各传动部位均采用滚动轴承支承，底座由型钢焊接而成。

减速箱是绞车的传动心脏，共有两种速度，图示为慢速传动位置，其快速传动位置是通过调速手把滑动滑移齿轮使其与内齿圈啮合，便实现快速传动。

本绞车呈长条形，便于绞车的搬迁和固定。

绞车宽度、高度尺寸较小，适于井下空间窄小的条件下工作，绞车结构简单、紧凑，上下箱体为剖分式，装配、维修均很方便，采用常规机械传动，安全可靠，绞车的操作简单，只要配合调速手把，启闭控制按钮开关即可方便使用。

4、绞车的润滑与密封绞车的润滑不仅关系着绞车的正常工作，而且直接影响着绞车的寿命，因此必须及时地更换润滑油。

JSDB系列双速多用绞车使用说明书执行标准： MT/T 952 – 2005 《双速多用绞车》徐州苏煤矿山设备制造有限公司地址: 徐州市北三环路雕塑东500米邮编:221007目录1概述--------------------------------------------------------------------------------------- 22技术特性--------------------------------------------------------------------------------- 23结构特征与工作原理------------------------------------------------------------------ 34 绞车的润滑----------------------------------------------------------------------------- 85绞车的装配与调试--------------------------------------------------------------------- 96绞车的试运行--------------------------------------------------------------------------- 97绞车的固定方法及安装--------------------------------------------------------------- 108使用与操作方法------------------------------------------------------------------------ 149绞车的维修与保养--------------------------------------------------------------------- 1510故障分析与排除----------------------------------------------------------------------- 1611电气控制系统-------------------------------------------------------------------------- 1612备件与易损件-------------------------------------------------------------------------- 1913运输与贮存----------------------------------------------------------------------------- 1914验收检查-------------------------------------------------------------------------------- 1915质量保证-------------------------------------------------------------------------------- 20一概述1主要用途及适用范围JSDB系列双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。

JSDB-13双速多用绞车使用说明书执行标准：MT/T 952 – 2005 《双速多用绞车》徐州苏煤矿山设备制造有限公司地址: 徐州市北三环路雕塑东500米邮编:221007电话: 05 传真:05目录1概述 (2)2技术特性 (3)3结构特征与工作原理 (3)4 绞车的润滑 (11)5绞车的装配与调试 (12)6绞车的试运行 (13)7绞车的固定方法及安装 (14)8使用与操作方法 (16)9绞车的维修与保养 (17)10故障分析与排除 (18)11电气控制系统 (19)12备件与易损件 (20)13运输与贮存 (20)14验收检查 (20)15质量保证 (20)一、概述1 主要用途及适用范围JSDB-13双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。

该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

2 品种及规格我公司共生产五种规格的双速多用绞车，分别是JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19 、JSDB-25，所有规格的结构和工作原理相同。

3 工作条件环境温度为-10℃～+40℃；环境相对湿度不超过95%（+25℃），海拔高度不超过1000m的情况下工作；对于海拔高度超过1000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

4 型号编制J S D B-□□设计改进序号慢速时钢丝绳外层最大静张力，单位10KN隔爆型第二特征代号（齿轮传动）第一特征代号（双速多用）绞车类（卷扬机类）标注示例：慢速时钢丝绳外层最大静张力为130KN，齿轮传动的双速多用绞车标记为JSDB-13。

JSDB型双速多用绞车使用安全技术措施在使用双速多用绞车过程中，为确保工作人员人身安全和设备安全，特制订以下安全技术措施：一、工作前的注意事项：1、绞车在使用前，必须打开减速器中央盖，加入润滑油（250#齿轮油或10#机械油）到油位线。

2、绞车运行前，先用手转动联轴器上的制动轮，闸皮与制动轮应无卡阻现象，转动应轻松灵活。

3、检查钢丝绳，钢丝绳应符合《煤矿安全规程》的有关规定。

4、检查钢丝绳固定的是否可靠，各联结螺栓是否紧固，绞车安装是否牢固等。

5、检查减速箱润滑油是否充足，发现不足应马上补充，但不得随意更改润滑油的油质。

6、检查制动闸，将制动闸手把放置在松开的位置上。

7、检查使用电源、电缆和电气设备的接线是否正确，接地是否安全、是否有漏电现象，确定安全可靠后方可使用。

二、工作时应遵守下列规定：1、绞车司机应集中精力，注意倾听信号。

2、绞车工作时，注意整理钢丝绳，使其缠绕整齐，工作时钢丝绳不能全部放完，在滚筒上至少保留三圈。

3、变换速度时，必须在绞车停稳且空载的情况下，方可扳动调速手把换挡，切勿在绞车运转情况下换挡，以避免打齿。

若调速手把扳不动，可点动电机，再扳调速手把，切勿硬扳、硬砸。

4、快、慢速的使用应遵循以下原则：空载或轻载时可使用快速档，重载时则必须使用慢速档，否则将会损坏机器。

三、工作后应注意的事项：1、工作结束后应将钢丝绳整齐地缠绕在卷筒上，切断电源，关闭开关。

2、消除机器上的灰尘、杂物。

3、交接班时必须把本班发现的不正常情况向下一班交代清楚，以便及时消除不正常情况。

四、关于安全制动的说明：1、通常情况下的制动，用电动机与减速箱之间的制动闸，及工作制动闸。

2、安全制动是在工作制动闸制动后钢丝绳继续下滑时的又一级制动，以使钢丝绳与所拉负载彻底停止。

3、若工作制动闸突然损坏，可用安全制动闸进行制动，以排除紧急情况，但事后必须马上修复工作制动闸方能继续使用，切不可将安全制动闸当工作制动闸使用。
