L298N控制直流电机正反转一、概述在现代工业自动化和机械设备中,直流电机因其控制简单、响应迅速等特点而被广泛应用。
直流电机的控制并非一件简单的事情,特别是要实现其正反转功能,就需要一种可靠的电机驱动器。
L298N是一款常用的电机驱动器模块,它基于H桥驱动电路,可以有效地控制直流电机的正反转,并且具备过载保护和使能控制功能,使得电机控制更为安全、可靠。
L298N模块内部集成了两个H桥驱动电路,可以同时驱动两个直流电机,且每个电机的驱动电流可达2A,使得它适用于驱动大多数中小型的直流电机。
L298N模块的控制逻辑简单明了,只需通过控制其输入逻辑电平,即可实现电机的正反转、停止等功能。
掌握L298N 模块的使用方法,对于熟悉和掌握直流电机的控制具有重要的意义。
在接下来的内容中,我们将详细介绍L298N模块的工作原理、控制逻辑、驱动电路连接方法以及在实际应用中的使用技巧,以帮助读者更好地理解和应用L298N模块,实现直流电机的正反转控制。
1. 简述直流电机在工业和生活中的重要性直流电机,作为一种重要的电能转换和传动设备,在工业和生活中发挥着至关重要的作用。
它们广泛应用于各种机械设备中,成为驱动各种工业设备和家用电器运行的核心动力源。
在工业领域,直流电机的重要性无可替代。
它们被广泛应用于各种生产线上的机械设备,如机床、泵、风机、压缩机、传送带等。
这些设备需要稳定、可靠的动力源来驱动,而直流电机正好满足这些需求。
它们具有高效、稳定、易于控制等优点,能够实现精确的速度和位置控制,从而提高生产效率和产品质量。
直流电机还在交通运输领域发挥着重要作用。
例如,电动汽车、电动火车、无人机等新型交通工具都采用了直流电机作为动力源。
这些交通工具需要高效、环保的动力系统来驱动,而直流电机正是满足这些需求的理想选择。
在生活中,直流电机也无处不在。
它们被广泛应用于各种家用电器中,如电扇、吸尘器、洗衣机、冰箱、空调等。
这些家电需要稳定、可靠的动力源来运行,而直流电机正是这些家电的核心动力源。
实现电机正反转的方法电机正反转是通过控制电机电源极性的变化来实现的。
一般来说,电机正反转的控制可以通过以下几种方式实现:使用直流电机时可以通过改变电源的正负极性来控制电机的正反转;使用交流电机时可以通过改变电源相位的方式来控制电机的正反转。
一、直流电机正反转控制1.使用电平转换器为了实现电机的正反转,可以使用电平转换器来控制电机的极性。
电平转换器通常包括可变电阻、开关、继电器等元件。
在电机的两个输入端之间增加电平转换器,通过该转换器的控制开关,可以改变电源的正负极性,从而控制电机的正反转。
2.使用双极性H桥电路双极性H桥电路也可以用于直流电机的正反转控制。
该电路主要由四个开关管组成,可以通过控制开关管的通断来改变电机的输入电压极性,从而实现电机的正反转。
双极性H桥电路通常会安装在电机驱动器中,通过外部信号控制开关管的通断状态来实现电机的正反转。
3.使用电机驱动器电机驱动器是一种电子设备,可以用于电机的正反转控制。
电机驱动器可以通过控制电机输入的电流方向和大小来控制电机的正反转。
通常,电机驱动器中会安装有能够改变电机输入电流方向的开关元件,通过改变开关元件的状态可以改变电流的方向,从而控制电机的正反转。
二、交流电机正反转控制1.使用交流电机控制器交流电机控制器是专门用于交流电机正反转控制的装置。
它可以通过改变交流电源的相位来实现电机的正反转。
通常,交流电机控制器会安装有用于控制相位的开关元件,通过改变开关元件的状态可以改变相位的顺序,从而控制电机的正反转。
2.使用单相电机正反转控制开关单相电机正反转控制开关是一种特殊的开关装置,可以用于单相交流电机的正反转控制。
该开关通常包括多个开关按钮,通过按下不同的开关按钮可以改变电源相位的顺序,从而控制电机的正反转。
总结:电机正反转的实现方法可以根据所使用的电机类型的不同而不同。
对于直流电机,可以采用电平转换器、双极性H桥电路、电机驱动器等方法;对于交流电机,可以采用交流电机控制器、单相电机正反转控制开关等方法。
直流电机的正反转直流电机是一种电能变换为机械能的装置,通过改变电流的方向可以实现正向和反向的转动。
正向转动是指电机按设定方向的正转运行,而反向转动则是电机按相反方向运行。
下面是关于直流电机正反转的相关参考内容。
1. 直流电机的原理和结构直流电机是由电枢、磁场、电刷及换向器等部件组成的。
电枢是由导电线圈绕制而成,用于产生电磁场。
磁场由磁极和磁体组成,用于产生磁场。
电刷是将电能传输到电枢的元件。
换向器则用于改变电流的方向。
2. 正向转动原理当给直流电机通电后,导电线圈中产生的磁场与磁极的磁场相互作用,产生一个力矩使电机转动。
在正向转动情况下,电流会从电源的正极流入导线圈,经过分配器和刷子进入电枢,然后流到电源的负极。
这样,导线圈中产生的磁场会与磁极的磁场相互作用,产生一个力矩,使电机的转轴按设定方向正转。
3. 反向转动原理反向转动和正向转动的原理相同,只是需要改变电流的方向。
在反向转动情况下,电流会从电源的负极流入导线圈,经过分配器和刷子进入电枢,然后流到电源的正极。
这样,导线圈中产生的磁场会与磁极的磁场相互作用,产生一个力矩,使电机的转轴按相反的方向反转。
4. 实现正反转的方法实现直流电机的正反转有多种方法,其中最常见的是通过换向器实现。
换向器可以改变电流的方向,使电机转向。
换向器通常由一个环形基体和多个接触点组成,接触点会轮流与电刷接触,从而改变电流的方向。
5. 控制直流电机的转向为了实现正反转,可以通过控制电源的接线方式来改变电流的方向。
对于有直流电源的电机来说,通过改变电源的正负极连接位置,可以实现正向和反向的转动。
另外,使用电子器件如H桥驱动电路也可以实现直流电机的控制。
综上所述,直流电机的正反转是通过改变电流的方向来实现的,正向转动时电流从正极流入导线圈,反向转动时电流从负极流入导线圈。
实现正反转可以通过换向器以及控制电源的接线方式来实现。
这只是正反转的基本原理和方法,实际应用中还有更多复杂的控制装置和电路。
直流电动机正反转控制方法直流电动机正反转控制方法直流电动机是广泛应用于工业和家庭的电动机之一,可以通过调整不同的控制方法,在不同的应用场景中实现不同的控制目的。
其中,正反转控制是直流电动机应用的常规控制之一,本文将介绍几种常见的直流电动机正反转控制方法。
1. 简单交换极性法这种方法是最简单和常见的正反转控制方法之一。
由于直流电机是由磁阻力和电动势两个构成的,当它的电源极性改变时,磁场和电动势也相应地改变,因此电机的旋转方向也会发生变化。
简单来说,通过交换电动机连接的正负极,可以实现直流电动机的正反转控制。
但是,这种方法在实际工作中的应用范围有限,因为在许多场合下,交换电源极性是不现实的。
2. 手动切换反转器法该方法需要一个手动反转器用于可更改电动机的电源极性。
反转器是一个切换装置,中间位置为关闭状态,向左和向右则分别实现正向和反向,根据需要转动反转器来手动改变电源的极性,从而控制电动机的方向。
该方法比较简单且价格便宜,但只适用于需要低频正反转的场合,而且需要人工操作。
3. 电子反转器法电子反转器是一种电子设备,它可以通过更改电动机的电源极性,实现直流电动机正反转控制。
该方法通常采用大小不同的 MOSFET 晶体管,通过激励电路控制 MOSFET 晶体管从而实现电源极性的更改。
这种方法具有操作灵活、反应迅速、稳定性好等优势,并且可以结合其他电子设备进行远程控制和自动化控制。
4. 程序控制反转器法这种方法通常应用于大型机器和复杂生产线。
它通过对反转器的编程控制实现电动机的正反转控制,相比较手动切换反转器法,节省了操作成本和时间,同时,采用程序控制反转器无需人工参与,提高了自动化程度。
但该方法需要专门的软件和控制程序,因此成本较高。
结论控制直流电机正反转的方法有很多种,不同的方法有不同的优缺点。
选择应该根据工作环境、电机负载的大小和形状、控制要求等多个因素进行综合考虑。
需要根据具体情况选择最适用的方法,以满足生产需求。
说明直流电机正反转控制的原理
直流电机正反转控制是控制直流电机正转和反转时所必须知晓的理论知识。
直流电机
的运行方向取决于电流的流向,而电流的流向取决于电源与电机线圈之间的导通方式,也
就是说根据电源的连接模式决定了直流电机的正反转方向。
首先需要搞清楚的是,直流电机的正转与反转是通过改变其电源的连接情况来实现的,即改变电源的极性来实现电机正反转。
当电源与直流电机的线圈之间的连接方式为正向,
即共塞端线圈与电源的正极连接,而开始端线圈与电源的负极连接时,就会产生电流经线
圈逆时针流动,从而使直流电机反转。
反之,当其极性改变为负向,即共塞端线圈与电源
的负极连接,而开始端线圈与电源的正极连接,就会使得其电流经线圈顺时针流动,驱动
直流电机正转。
要正确控制电机的正反转方向,需要通过电流的流向来实现。
电机内部有一种叫磁场
方向反转的现象,当其转向或电源极性发生改变时,磁场也会随之改变,从而影响到电流
流向,从而达到控制直流电机的正反转的效果。
而要想正确操作直流电机的正反转,一般
要利用双极型开关,其原理是用这种双极型开关控制电源的极性,从而控制磁场的方向,
从而实现直流电机的正反转。
另外,还可以通过中继技术来实现直流电机正反转的控制。
其原理是利用一个中继场
和两个直流电源,把这两个直流电源不同步地投入中继场中,就可以产生一个相对转动的
磁场,从而得到控制电机正反转的作用。
总之,直流电机正反转控制就是根据电源的连接模式改变电流的流向来实现直流电机
正反转,还可以借助双极型开关实现,或者借助中继募集把控,从而实现电机正反转控制。
电机正反转控制原理
电机正反转控制原理是指通过改变电机的输入电压和电流方向,控制电机的旋转方向。
下面将介绍电机正反转控制的基本原理。
首先,我们需要了解电机的构成。
一个典型的直流电机由定子和转子组成。
定子中有一组线圈,称为励磁线圈,它与电源相连。
转子上有一个永磁体或电枢,它可以在磁场中旋转。
正转控制是指将电机旋转方向设置为正向(顺时针)转动。
反转控制则是将电机旋转方向设置为反向(逆时针)转动。
实现电机正反转控制的关键是要能够改变励磁线圈和电枢之间的电流方向。
在电机正转控制过程中,励磁线圈和电枢之间的电流方向应该满足以下条件:励磁线圈与电源正极连接,电枢与电源负极连接。
这样,励磁线圈所产生的磁场和电枢中的磁场会互相作用,引起转子旋转,从而使电机实现正向转动。
在电机反转控制过程中,励磁线圈和电枢之间的电流方向则应该反转:励磁线圈与电源负极连接,电枢与电源正极连接。
这时,励磁线圈和电枢中的磁场方向也发生了改变,导致转子反向旋转,从而实现电机的反向转动。
为了实现电机正反转控制,通常会使用一个电机驱动器或控制器,如直流驱动器或可编程控制器(PLC)。
驱动器或控制器
可以接收来自用户或外部信号的指令,然后根据指令改变电机输入电压和电流的极性,从而控制电机的旋转方向。
总之,电机正反转控制的原理在于改变电机励磁线圈和电枢之间的电流方向,从而改变磁场的方向,进而控制电机的旋转方向。
电机正反转控制通常使用电机驱动器或控制器来实现。

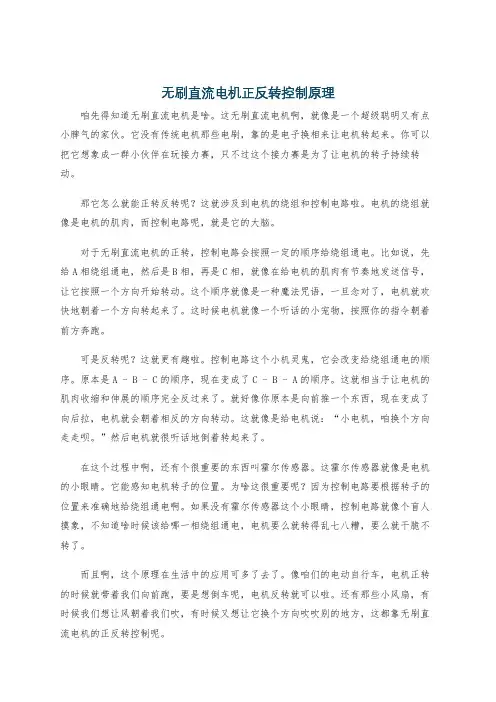

无刷直流电机正反转控制原理咱先得知道无刷直流电机是啥。
这无刷直流电机啊,就像是一个超级聪明又有点小脾气的家伙。
它没有传统电机那些电刷,靠的是电子换相来让电机转起来。
你可以把它想象成一群小伙伴在玩接力赛,只不过这个接力赛是为了让电机的转子持续转动。
那它怎么就能正转反转呢?这就涉及到电机的绕组和控制电路啦。
电机的绕组就像是电机的肌肉,而控制电路呢,就是它的大脑。
对于无刷直流电机的正转,控制电路会按照一定的顺序给绕组通电。
比如说,先给A相绕组通电,然后是B相,再是C相,就像在给电机的肌肉有节奏地发送信号,让它按照一个方向开始转动。
这个顺序就像是一种魔法咒语,一旦念对了,电机就欢快地朝着一个方向转起来了。
这时候电机就像一个听话的小宠物,按照你的指令朝着前方奔跑。
可是反转呢?这就更有趣啦。
控制电路这个小机灵鬼,它会改变给绕组通电的顺序。
原本是A - B - C的顺序,现在变成了C - B - A的顺序。
这就相当于让电机的肌肉收缩和伸展的顺序完全反过来了。
就好像你原本是向前推一个东西,现在变成了向后拉,电机就会朝着相反的方向转动。
这就像是给电机说:“小电机,咱换个方向走走呗。
”然后电机就很听话地倒着转起来了。
在这个过程中啊,还有个很重要的东西叫霍尔传感器。
这霍尔传感器就像是电机的小眼睛。
它能感知电机转子的位置。
为啥这很重要呢?因为控制电路要根据转子的位置来准确地给绕组通电啊。
如果没有霍尔传感器这个小眼睛,控制电路就像个盲人摸象,不知道啥时候该给哪一相绕组通电,电机要么就转得乱七八糟,要么就干脆不转了。
而且啊,这个原理在生活中的应用可多了去了。
像咱们的电动自行车,电机正转的时候就带着我们向前跑,要是想倒车呢,电机反转就可以啦。
还有那些小风扇,有时候我们想让风朝着我们吹,有时候又想让它换个方向吹吹别的地方,这都靠无刷直流电机的正反转控制呢。
直流电机正反转原理一、引言直流电机是一种常见的电动机,广泛应用于各种机械设备中。
正反转是直流电机的基本功能之一,它能够使电机在不同方向上旋转,从而实现不同的工作目的。
本文将详细介绍直流电机正反转的原理。
二、直流电机结构直流电机由定子和转子两部分组成。
定子通常由铁芯和绕组组成,铁芯上有若干个槽,绕组就绕在这些槽里面。
转子由磁芯和永磁体或者电枢组成。
当通以直流电源时,定子绕组中会产生磁场,而转子上的永磁体或者电枢会受到这个磁场的作用而旋转。
三、正反转原理1. 磁场方向改变直流电机正反转的关键在于改变磁场方向。
当通以正向电流时,定子绕组产生一个顺时针方向的磁场,而当通以反向电流时,则产生一个逆时针方向的磁场。
因此,要实现正反转功能,只需要改变通入定子绕组中的电流方向即可。
2. 交换电极连接改变电流方向的方法有很多种,其中一种比较简单的方法是交换电极连接。
当电源正极与定子绕组的一端相连时,就会产生一个顺时针方向的磁场,而当电源正极与定子绕组的另一端相连时,则会产生一个逆时针方向的磁场。
因此,只需要交换电极连接即可实现正反转功能。
3. 使用切换器除了交换电极连接之外,还可以使用切换器来改变电流方向。
切换器通常由多个开关组成,每个开关都可以控制一段绕组是否通电。
当需要正转时,只需要让某些开关通电,而让其他开关断电;当需要反转时,则反过来控制这些开关即可。
四、实现方法1. 交换电极连接交换电极连接是最简单也是最常见的实现方法之一。
通常情况下,直流电机有两个接线端子,一个是正极,另一个是负极。
只需要将这两个接线端子互相交换即可实现正反转功能。
2. 使用切换器使用切换器可以实现更加灵活、精确的控制。
通常情况下,切换器由多个开关组成,每个开关可以控制一段绕组是否通电。
当需要正转时,只需要让某些开关通电,而让其他开关断电;当需要反转时,则反过来控制这些开关即可。
3. 使用直流电机控制器直流电机控制器是一种专门用于控制直流电机的设备。
直流电机的正反转直流电机的正反转是指电机转子正向或反向旋转的运动方式。
正转是指电机转子顺时针旋转,而反转是指电机转子逆时针旋转。
直流电机的正反转控制通常使用电机驱动器或控制器来实现。
以下是相关参考内容,介绍了直流电机的正反转原理和控制方法:1. 直流电机工作原理:直流电机是通过直流电源供电,产生磁场并将电能转化为机械能的设备。
直流电机由固定的磁极和旋转的电枢组成。
当通电时,电枢产生电流,电枢上的电流与磁场相互作用,产生力矩使电机转动。
2. 直流电机的正转:为使直流电机正转,电枢上的电流方向与磁场方向要相互作用。
当电枢上的电流与磁场方向一致时,电流在电枢中产生的力矩将把电机转动到正方向。
3. 直流电机的反转:为使直流电机反转,电枢上的电流方向与磁场方向要反向作用。
当电枢上的电流与磁场方向相反时,电流在电枢中产生的力矩将把电机转动到反方向。
4. 直流电机正反转控制方法:直流电机的正反转控制可以通过改变电枢上的电流方向来实现。
常见的直流电机正反转控制方法有以下几种:a. 交流换向器控制:交流换向器通过改变电枢上的电压极性和大小,可以改变电流方向和大小。
通过控制交流换向器的工作方式,可以实现直流电机的正反转。
交流换向器通常由继电器、电阻和电容器组成。
b. 双向电流控制:双向电流控制是通过改变电枢电流的方向来实现直流电机正反转。
可以使用H桥电路或双向电流控制芯片来控制电流方向。
c. 变频器控制:变频器是一种能够改变电源电压频率的设备,通过控制变频器输出的电压频率和大小,可以实现直流电机的正反转控制。
d. 微控制器控制:使用微控制器可以编写程序控制直流电机的正反转。
根据不同的需求和控制算法,可以通过微控制器输出相应的控制信号,控制电机正反转。
以上是直流电机的正反转相关参考内容。
通过改变电枢上的电流方向和大小,使用交流换向器、双向电流控制、变频器或微控制器等方法,可以实现直流电机的正反转控制。

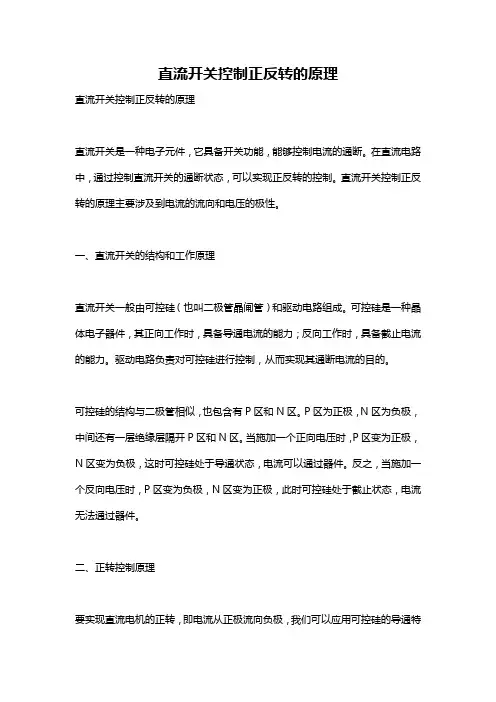

直流开关控制正反转的原理直流开关控制正反转的原理直流开关是一种电子元件,它具备开关功能,能够控制电流的通断。
在直流电路中,通过控制直流开关的通断状态,可以实现正反转的控制。
直流开关控制正反转的原理主要涉及到电流的流向和电压的极性。
一、直流开关的结构和工作原理直流开关一般由可控硅(也叫二极管晶闸管)和驱动电路组成。
可控硅是一种晶体电子器件,其正向工作时,具备导通电流的能力;反向工作时,具备截止电流的能力。
驱动电路负责对可控硅进行控制,从而实现其通断电流的目的。
可控硅的结构与二极管相似,也包含有P区和N区。
P区为正极,N区为负极,中间还有一层绝缘层隔开P区和N区。
当施加一个正向电压时,P区变为正极,N区变为负极,这时可控硅处于导通状态,电流可以通过器件。
反之,当施加一个反向电压时,P区变为负极,N区变为正极,此时可控硅处于截止状态,电流无法通过器件。
二、正转控制原理要实现直流电机的正转,即电流从正极流向负极,我们可以应用可控硅的导通特性。
首先,将直流开关和直流电机相连,然后施加一个正向电压给可控硅,可控硅变为导通状态,电流通过直流开关,再流向直流电机,从而实现电机的正转。
由于可控硅具备自锁特性,一旦它导通,即使去除施加给它的电压,它依然可以持续导通。
因此,在实际应用中,我们只需施加一次正向电压给可控硅,通过短暂使它导通,然后关闭直流开关,可控硅就会继续保持导通状态,电流持续流向直流电机,实现正转。
三、反转控制原理要实现直流电机的反转,即电流从负极流向正极,需要改变电流的流向。
为了实现这一目的,我们可以改变电路的极性。
在正转初始状态下,将直流电机的正负两极与直流开关连接方式互换,即正极连接到直流开关,负极连接到直流电源。
然后,施加一个正向电压给可控硅,可控硅导通,电流通过直流开关,再流向电机,此时电机实现反转。
同样地,我们只需施加一次正向电压给可控硅,使其导通短暂时间后关闭直流开关,可控硅就会持续导通,电流持续流向直流电机,实现反转。
直流无刷电机如何控制正反转直流无刷电机如何控制正反转直流电机具有响应快速、较大的起动转矩、从零转速至额定转速具备可提供额定转矩的性能。
我们知道直流无刷电机在许多场合不但要求电机具有良好的起动和调节特性,而且要求电机能够正反转。
那么如何实现直流无刷电机的正反转?通常采用改变逆变器开关管的逻辑关系,使电枢绕组各相导通顺序变化来实现电机的正反转。
为了使电机正反转均能产生最大平均电磁转矩以保证对称运行,必须设计转子位置传感器与转子主磁极和定子各相绕组的相互位置关系,以及正确的逻辑关系。
正/反转控制(DIR)通过控制端子“DIR”与端子“COM”的通、断可以控制电机的运转方向。
端子“DIR”内部以电阻上拉到+12,可以配合无源触点开关使用,也可以配合集电极开路的PLC等控制单元;当“DIR”与端子“COM”不接通时电机顺时针方向运行(面对电机轴),反之则逆时针方向运转;为避免直流无刷驱动器的损坏,在改变电机转向时应先使电机停止运动后再操作改变转向,避免在电机运行时进行运转方向控制。
转速信号输出(SPEED)直流无刷驱动器通过端子SPEED~COM为用户提供与电机转速成比例的脉冲信号。
每转脉冲数=6×电机极对数,SPEED频率(Hz)=每转脉冲数×转速(转/分)÷60。
例:4对极电机,每转24个脉冲,当电机转速为500转/分时,端子SPEED的输出频率为200Hz。
直流无刷电机foc控制技术解决方案从能耗角度来看,消费类电子产品和工业设备从传统的AC 马达过渡到体积更小、更为高效的BLDC 电机具有重大意义,但设计BLDC 控制算法的复杂性阻止了工程师们实现这种过渡的积极性。
从手机中的小型振动马达到家用洗衣机和空调中使用的更复杂的马达,马达已成为消费领域中的日常装置。
马达同样也是工业领域中的一个重要组成部分,在很多应用中广泛运用,如驱动风扇、泵等各种机械设备。
这些马达的能量消耗是非常巨大的:研究表明,仅在中国,马达所消耗的能源占工业总能耗的60% 至70%,其中风扇和泵所消耗的能源占中国整体功耗的近四分之一。
电动机正反转控制-电工培训首先,我们来了解一下电动机正反转的基本原理。
电动机正反转的控制需要通过控制电动机的供电电路来实现。
在直流电动机中,通过控制电极的接线方式可以实现正反转的切换。
在交流电动机中,通过控制交流电源的相序来实现正反转控制。
所以说,控制电动机的正反转本质上就是控制电机的供电电路。
其次,我们来了解一下电动机正反转控制的具体方法。
在直流电动机中,可以通过改变电机的电极接线方式来实现正反转。
在接线方式上,通过交换两端子的接线,可以改变电机的旋转方向。
在接线上,需要使用特定的继电器或者开关来实现接线的切换。
在交流电动机中,可以通过改变交流电源的相序来实现正反转控制。
在相序上,需要使用特定的交流电源控制装置来实现相序的切换。
通过改变电机的供电电路,可以实现电动机的正反转控制。
最后,我们来了解一下电动机正反转控制的应用。
电动机正反转控制在工业生产中有着广泛的应用。
比如在输送带系统中,需要控制输送带的正反转来实现物料的输送和停止。
在机械装置中,需要控制电机的正反转来实现机械装置的前进和后退。
在自动化生产线中,需要控制电机的正反转来实现自动化生产线的启动和停止。
电动机正反转控制在工业生产中有着非常重要的地位,掌握了这一技能可以为工业生产提供有效的控制手段。
总之,电动机正反转控制是电工培训中一个非常重要的知识点,需要掌握的知识包括电动机正反转的基本原理、具体方法和应用。
通过学习和实践,可以掌握电动机正反转控制的技能,为工业生产提供有效的控制手段。
希望大家在学习中能够认真对待,掌握这一技能,为今后的工作打下坚实的基础。
电动机正反转控制是电工培训中的基础技能,但是在实际操作中需要更加深入地了解控制方法和技术。
以下将继续探讨电动机正反转控制的具体方法、控制技术和相关的应用场景。
首先,我们来了解一些电动机正反转控制的具体方法:1. 控制电动机正反转的常用方法之一是通过电磁继电器或者接触器来实现。
这些继电器或接触器可以控制电动机的供电开闭,从而实现电动机的正反转。
直流电机正反转控制的原理
直流电机是应用广泛的一种机械控制元件,主要用于控制机械设备的运动和位置。
直流电机的正反转控制是一个重要的技术。
本文将介绍直流电机正反转控制的原理,主要分为三部分:原理介绍、正反转控制方式及其应用。
一、原理介绍
直流电机的正反转控制主要是利用控制电路来控制。
直流电机的核心是磁铁,具有定向性,当磁铁将相应的电流通过电路,会形成磁场,磁场的强度和方向可以影响电机的旋转方向。
当电流的方向反向时,磁场也会变化,导致电机的正反转。
二、正反转控制方式
1.接控制方式:通过控制电路直接控制直流电机的正反转。
一般情况下,可以采用开关继电器的控制方式,即将接线方式改变,从而实现电机的正反转控制。
2.频器控制方式:采用变频器作为控制元件,改变电机的转速,实现电机的正反转控制。
可以根据需要调节电机的转速,使电机达到预期的旋转方向。
三、应用
直流电机正反转控制广泛应用于水泵、风机、发电机组、卷扬机械等机械设备的控制,在工业系统中具有重要的地位。
总之,直流电机的正反转控制是通过改变控制电路的方式,来实现。
它的优点是可以通过直接控制或变频器控制,采用不同的控制模
式,从而实现电机的正反转控制。
广泛应用于各种机械设备控制,在工业系统中起着重要的作用。
直流电机正反转控制的原理
直流电机是一种能将直流电能转换为机械能的装置,可以实现正向转
动(顺时针)和反向转动(逆时针)。
其正反转控制原理涉及到电机的线
圈电流方向改变、正反转信号的传递和控制电路的实现等多个方面。
首先,直流电机的正反转控制是通过改变电机线圈电流方向来实现的。
由于直流电机是通过电流作用在线圈上产生磁场,从而使电机运动,因此
改变线圈电流方向可以实现正反转。
在正向转动时,顺时针电流通向线圈;而在反向转动时,逆时针电流通向线圈。
其次,在控制过程中需要将正反转信号传递给电机,以实现控制。
信
号传递主要通过开关或电子开关来实现。
开关可以通过手动操作或自动控
制来改变电流方向。
在自动控制中,通常使用电子开关如转换器、继电器
等来实现正反转信号的传递。
最后,为了实现直流电机的正反转控制,需要设计相应的电路来实现
信号的处理和切换。
常见的电路设计包括单极性转换电路和双极性转换电路。
单极性转换电路是指通过控制线圈电流的极性来实现正反转控制;而
双极性转换电路是指使用两个电子开关来实现正反转信号的传递。
具体的
电路设计根据实际需求和控制方式来确定。
总之,直流电机的正反转控制原理涉及到改变线圈电流方向、传递正
反转信号和设计相应的电路等多个方面。
在实际应用中,可以根据具体需
求选择不同的控制方式和电路设计来实现电机正反转的控制。
电机正反转控制线路的接线技巧电机正反转控制是电机控制领域中常见的一种操作,它可以改变电机的旋转方向,从而实现不同的运动需求。
在实际应用中,为了保证电机正反转的稳定可靠,我们需要合理地进行接线。
本文将介绍电机正反转控制线路的接线技巧,以帮助读者更好地理解和应用。
一、直流电机正反转控制的基本原理直流电机的正反转控制是通过改变电机的电流方向实现的。
当电流从一个方向通过电机时,电机会顺时针旋转;当电流从另一个方向通过电机时,电机会逆时针旋转。
因此,我们可以通过改变电流方向来控制电机的正反转。
二、接线技巧为了实现电机的正反转控制,我们需要使用一个双极性开关或者一个双极性继电器来改变电流方向。
下面是一种常见的接线方式:1. 首先,将电机的两个引线分别连接到双极性开关或继电器的两个触点上。
请注意,这里的引线可以是任意两个引线,没有固定的顺序。
2. 其次,将电源的正极连接到开关或继电器的一个触点上,将电源的负极连接到另一个触点上。
这样,当开关或继电器导通时,电流会从正极流向负极,电机会顺时针旋转;当开关或继电器断开时,电流会从负极流向正极,电机会逆时针旋转。
需要注意的是,为了保证电机正反转的稳定可靠,我们需要选择合适的双极性开关或继电器。
一般情况下,开关或继电器的额定电流应大于电机的额定电流,以确保它们能够承受电机工作时的电流冲击。
三、常见问题及解决办法在实际应用中,可能会遇到一些问题,如电机无法正常正反转或者控制不稳定等。
下面是一些常见问题及解决办法:1. 电机无法正常正反转:首先,检查电机是否正常工作,可以通过直接连接电源来测试电机是否能够正常旋转;其次,检查开关或继电器是否正常导通和断开,可以通过万用表来测试开关或继电器的导通状态。
2. 控制不稳定:可能是由于接线不牢固导致的接触不良,可以检查接线是否牢固,确保电流能够顺利通过;另外,还可以考虑使用电机驱动模块来提高控制的稳定性。
四、总结电机正反转控制是电机控制领域中常见的一种操作,通过改变电流方向实现。
电动机正反转控制原理电动机正反转控制是指通过控制电动机的电源极性,使其实现正向或反向旋转的过程。
电动机正反转控制在工业生产中被广泛应用,可以实现机械设备的正向运动和反向运动,具有重要的意义。
电动机正反转控制原理基于电动机的工作原理和电源电路的控制,在实际应用中有多种实现方式。
下面将介绍两种常见的实现原理。
一、直流电动机正反转控制原理直流电动机正反转控制是指通过改变电动机的电源极性来实现正向或反向旋转。
直流电动机由电枢和磁场绕组组成,通过改变电枢绕组的电流方向可以控制电动机的旋转方向。
在直流电动机正向旋转时,电源正极连接到电动机的正极,负极连接到电动机的负极,电流通过电枢绕组顺时针流动,产生的磁场与磁场绕组的磁场相互作用,使电动机旋转。
而在反向旋转时,只需改变电源的极性即可。
将电源正极连接到电动机的负极,负极连接到电动机的正极,电流通过电枢绕组逆时针流动,磁场方向相反,电动机反向旋转。
为了实现电动机正反转的控制,可以使用电磁继电器或电子开关来控制电源极性的切换。
通过控制继电器或电子开关的通断,可以实现电动机的正向或反向旋转。
二、交流电动机正反转控制原理交流电动机正反转控制是指通过改变电动机绕组的相序来实现正向或反向旋转。
交流电动机根据绕组的接线方式可以分为星形接法和三角形接法。
在星形接法下,电动机的三个绕组分别与电源的三相相连,通过改变绕组的相序可以控制电动机的正向或反向旋转。
例如,将A相绕组与B相相连,B相绕组与C相相连,C相绕组与A相相连,电动机正向旋转;将A相绕组与C相相连,B相绕组与A相相连,C相绕组与B相相连,电动机反向旋转。
在三角形接法下,电动机的三个绕组形成一个闭合回路,通过改变绕组的相序同样可以控制电动机的正向或反向旋转。
例如,将A相绕组与B相相连,B相绕组与C相相连,C相绕组与A相相连,电动机正向旋转;将A相绕组与C相相连,B相绕组与A相相连,C 相绕组与B相相连,电动机反向旋转。
(课程设计说明书(2015/2016 学年第二学期)课程名称:单片机应用技术课程设计题目:直流电机正反转控制专业班级:电气工程及其自动化1321班学生姓名:学号: *********指导教师:等设计周数:两周设计成绩:2016年6月 24日目录一、课程设计目的-----------------------------------3二、课程设计任务及要求-----------------------------32.1 原始数据及主要任务------------------------------------------32.2 技术要求----------------------------------------------------3三、单片机简介-------------------------------------3四、软件设计---------------------------------------44.1 系统分析及应用种类-------------------------------------------44.2 系统设计-----------------------------------------------------5五、电路设计 --------------------------------------55.1 电机驱动电路设计---------------------------------------------55.2 显示电路设计-------------------------------------------------6 5.3 按键设计-----------------------------------------------------6 5.4 Proteus 仿真图-----------------------------------------------75.5 Protel 99se 原理图-------------------------------------------7六、程序设计---------------------------------------8七、操作控制--------------------------------------13八、心得体会--------------------------------------14九、参考文献--------------------------------------14一、课程设计目的通过长达两周的课程设计,加深对《单片机》课程所学理论知识的理解,运用所学理论知识解决实际问题。
结合课程设计的内容,学会利用Protel软件绘制电路原理图,掌握电路的设计与组装方法,进行软硬件联机调试。
学会查阅相关专业技术资料及设计手册,提高进行独立设计的能力并完成课程设计相关任务。
二、课程设计任务及要求2.1 原始数据及主要任务1.设计直流电机控制电路。
2.设计数码管显示电路。
3.设计开关电路。
4.分配地址,编写系统程序。
5.利用Protel设计硬件电路原理图和PCB图。
6.软硬件联机调试。
7.书写设计报告。
2.2 技术要求设计一个以MCS-51 单片机为核心,使用I/O 口控制三极管连接继电器驱动小型,直流电机,控制正反转。
用两个数码管分别显示两个正反转控制开关控制电机正反转的次数。
三、单片机简介AT89C51单片机,其内部带有4KB的ROM。
无需扩展外部程序存储器。
其中:VCC:供电电压。
GND:接地。
P0口:P0口为一个8位漏级开路双向I/O口,每脚可吸收8TTL门电流。
P0能够用于外部程序数据存储器,它可以被定义为数据/地址的第八位。
P1口:P1口是一个内部提供上拉电阻的8位双向I/O口,P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后,被内部上拉为高,可用作输入,P1口被外部下拉为低电平时,将输出电流,这是由于内部上拉的缘故。
P2口:P2口为一个内部上拉电阻的8位双向I/O口,P2口缓冲器可接收,输出4个TTL门电流,当P2口被写“1”时,其管脚被内部上拉电阻拉高,且作为输入。
P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时,P2口输出地址的高八位。
P3口:P3口管脚是8个带内部上拉电阻的双向I/O口,可接收输出4个TTL门电流。
P3口也可作为AT89C51的一些特殊功能口:P3.0 RXD(串行输入口);P3.1 TXD(串行输出口);P3.2 /INT0(外部中断0);P3.3 /INT1(外部中断1);P3.4 T0(记时器0外部输入);P3.5 T1(记时器1外部输入);P3.6 /WR(外部数据存储器写选通);P3.7 /RD(外部数据存储器读选通)。
RST:复位输入。
EA/VPP:当/EA保持低电平时,则在此期间外部程序存储器,不管是否有内部程序存储器。
当/EA端保持高电平时,此间内部程序存储器。
XTAL1:反向振荡放大器的输入及内部时钟工作电路的输入。
XTAL2:来自反向振荡器的输出。
四、软件设计4.1 系统分析及应用种类:应用的软件有 Protel99se Proteus7.5 Keil uVision4.1 Protel99se的应用(1)在桌面上新建立文件夹重名名为直流电机正反转控制(2)打开Protel99se软件(3)运行Protel99se(4)点击File 文件New新建(5)注意保存形式为.DDB2 Proteus7.5的应用(1)打开Proteus7.5软件。
(2)在左上文件中新建设计。
(3)在界面的正上方的“库”中搜索要用的元件,然后拖入新建设计中。
(4)连线,连线有三种无模式连线,自动连线模式,动态光标显示。
(5)移动元件备注元件等。
3 Keil uVision4 的应用(1)打开 Keil uVision4 ,点击project,在新建 Keil project。
(2)首先要选择保存的途径,在新建文件名,最后保存文件。
(3)保存文件啊后会弹出窗口,选择要运行的文件,选好后点击OK会弹出“是”或“否”,只需按否。
(4)新建编写程序窗口。
(5)在新建编写程序窗口写程序。
(6)保存程序文件必须是.C。
(7)最后,将相关的程序放到Protuse软件中进行仿真。
4.2 系统设计:根据课程设计要求在各个软件中进行设计。
1.首先应用Protel99se进行原理图设计,(1)在Protel99se中先设计单片机画出80C51引脚图。
(2)在Protel99se中设计画出共阳极数码管的引脚图。
(3)然后再Protel99se设计原理图界面插入设计的单片机引脚元件和共阳极数码管引脚元件,按课程要求设计电路,其次进行链接元件。
2. 设计原理通过后,在Proteus7.5 进行设计图的修饰和绘制。
3. 在Proteus7.5 中绘制好原理图,然后在Keil uVision4中按要求编写设计程序。
4. 编写好程序在Keil uVision4中编译无误后将程序导入Proteus7.5的原理图中进行仿真。
五、电路设计1、电机驱动电路设计:驱动电路为三极管驱动的桥式电路。
2.显示电路设计采用LED共阴极数码管动态显示数据与个项参数,方法简单,容易控制,如图:3.按键设计该系统中只运用到三个控制按钮,即“正转”,“反转”,“停止”,由于按钮较少,所以采用独立键电路,这种按键电路的按键结构相对行列式按键电路更简单。
如图:4、Proteus 仿真图5. Protel 99se原理图六、程序设计#include <reg51.h>#include <intrins.h>#define INT8U unsigned char#define INT16U unsigned int#define S1_ON() (P3 & (1<<0)) == 0x00 //正转#define S2_ON() (P3 & (1<<2)) == 0x00 //停转#define S3_ON() (P3 & (1<<1)) == 0x00 //反转#define Forward 0#define Stop 1#define Backward 2#define u8 unsigned char#define s8 signed char#define u16 unsigned short#define s16 signed short#define u32 unsigned int#define s32 signed int#define fp32 float#define fp64 doublesbit w1= P1^2;sbit w2=P1^3;#define DIG_SEG P2 //段选u8 code u8DigTab[18] ={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x00,0x39,0x5e,0x79,0x71,0x40,0x00};//0、1、2、3、4、5、6、7、//8、9、A、B、C、D、E、F、//-u8 idata u8DigShow1;u8 idata u8DigShow2;u8 idata u8DigShow3;u8 idata u8DigShow4;u8 u8DigShowTemp = 0;void delay_ms(u16 cnt){u16 x;for( ; cnt>0; cnt--){for(x=110; x>0; x--);}}//----------------------------------------------------------------- // 延时函数//----------------------------------------------------------------- void delay_us(INT16U x) { for(; x>0; x--) _nop_(); }//----------------------------------------------------------------- // 主程序//-----------------------------------------------------------------/************************************************************** 函数名 : dis_dri* 函数功能 : 数码管扫描函数* 输入 : 无* 输出 : 无**************************************************************/ void dis_dri(void){static u8 u8DisStep = 1;DIG_SEG = 0x00;switch(u8DisStep){case 1: //显示第1位{u8DigShowTemp=u8DigTab[u8DigShow1];DIG_SEG = u8DigShowTemp;w1=0;w2=1;}break;case 2: //显示第2位{u8DigShowTemp=u8DigTab[u8DigShow2];DIG_SEG = u8DigShowTemp;w1=1;w2=0; }break;}u8DisStep++;if(u8DisStep>2) //扫描完8个数码管后,重新从第一个开始扫描{u8DisStep=1;}}void main(){TMOD |= 0x01;TH0 = 0xf8;TL0 = 0x2f;//(65535-63535)TR0 = 1;//ET0 = 1;//ES=1;EA = 1;u8DigShow1 =0;u8DigShow2 =0;u8DigShow3 =0;u8DigShow4 =0;while (1){int speed = 200;char str_flag;char cnt_a;char cnt_b;if(S2_ON()){P0 = ~(1<<Stop);M_DIR = 0;M_PWM = 0;str_flag = 0;continue;}if(S1_ON()){delay_ms(10);if (S1_ON()){while((P3 & (1<<0)) == 0x00);M_DIR = 0;P0 =~(1<<Forward);str_flag = 1;if (++cnt_a>10){cnt_a = 1;}u8DigShow1 = cnt_a%10;}}if (S3_ON()){delay_ms(10);if (S3_ON()){while((P3 & (1<<1)) == 0x00);if (++cnt_b>10){cnt_b = 1;}u8DigShow2 = cnt_b%10;}M_DIR = 1;P0 =~(1<<Forward);str_flag = 1;}if(Key_INC ==0)speed = speed<400?speed+1:400;if(Key_INC == 0) speed = speed>0?speed-1:0;if (str_flag == 1){M_PWM =1;delay_us(speed);M_PWM = 0;delay_us(400-speed);}}}void time0_interrupt() interrupt 1{dis_dri();TH0 = 0xf8;TL0 = 0x2f;//(65535-63535)TR0 = 1;}七、操作控制1、当按下正转按钮时,直流电机根据制定默认状态开始转动,直流电机正转,数码管计数正转次数(此时按下反转不影响正转且反转数码管不计数);2、当再次按下反转按钮时,直流电机反向转动,当按下反转按钮时,直流电机反转,数码管计数反转次数(此时按下正转不影响反转切正传数码管不计数);3、当数码管计数满以后,数字归零,4、按下停止按钮,电机停止转动。
