传感器接线盒说明书1、概述由于传感器的关键材料：应变和弹性体各有差异及制造工艺方面的原因，造成各个传感器的参数不一致，主要是灵敏度不一致，通过调节接线盒里面的电位器来使各个传感器的灵敏度接近一致，从而保证整个称体的平衡。
CJ系列传感器接线盒就是调节大型衡器的重要配件。
2、型号命名方式：CJ-------W------X------ Y------E彩接接线盒调节形式信线接线盒外型电盒密封结头材料子传感器的个数（2---12）Y为原装德国进口密封结头G为国产结头型对应不锈钢外壳，含连接头型对应不锈钢外壳，含连接头252*173*46，307*175*46，4个固定孔尺寸：7mm。
4个固定孔尺寸：8mm。
型对应不锈钢外壳，含连接型对应进口ABS塑料壳182*108*38，4个固定孔尺寸：7mm。
178*111*35，4个固定孔尺寸: 4.5mm。
型对应透明外壳，含连接头C型对应不锈钢外壳，含连接头219*175*40，203*95*36，4个固定孔尺寸：4.5mm。
4个固定孔尺寸：5mm。
E：为调桥压型号SJ：为调信号配精密电阻SP：为调信号配普通电阻DL：为配数字式传感器DA：为数字式线盒3、调桥压的计算使用方法：（方便、快捷、省力）大型电子衡器一般由多只传感器（1-12只）组成，下面以四只传感器组成的衡器为例，介绍计算调试方法。
调桥压接线盒原理图图中J1、J2为四只传感器N：为传感器上加载时的称重仪表显示数据（设：N1>N2>N3>N4）E：称重仪表的供桥电压，I：为自然数：2—12Ui：为W电位器二端的电压，W：为电位器，初始：0欧姆Ui=[(N大-N小)/N小]*E*1000(mV)（以四个传感器为例）U1=[（N1-N4）/N4]*E*1000(mV)U2=[(N2-N4)/N4]*E*1000(mV)U3=[(N3-N4)/N4]*E*1000(mV)用三位半数字万用表DC-2V档，顺时针调节W1，W2，W3电位器，同时用数字万用表监视将电压到U1，U2，U3数值。
简解BJH-4防爆接线盒用于将分布在称体四个角的压力传感器所产生的四路输出信号，经平衡调整后，合成一路信号，输送给称重显示器。
防爆标志：ExibⅡCT61．内部电路板器件分布图2．PG9引出线示意图XP1 XP2 XP5 XP3 XP43．BJH-4防爆接线盒国连线图4．使用方法1. VR1～VR4：可变电阻，用于调整平衡，顺时针旋转时，显示器上的重量数字将增加。
2. K1～K4：a．跨接器接在ON端，用于调整VR，使四个压力传感器输出平衡.b．跨接器接在OFF端，开始主调整时用于分辨出四个压力传感器的最小灵敏的一个3. XP1～XP4：四个传感器电信号输入端子，按要求正确接上信号线4. XP5：经平衡调整后，合成信号输出的接线端，该端信号送给称重显示器。
5. XP1、XP2、XP3、XP4：四个传感器的电信号输入端子，可按要求正确地接上信号线6. XP5：经调整后，合成信号输出的接线端，该端的信号送往仪表。
5．平衡调整1. 将四个传感器的信号线接在接线柱上，让所有短路块插在K1、K2、K3、K4的左边并把电位器拧至电阻值适中，记下四个传感器接线柱与承载器上传感器位置的对应关系，把输出线接往仪表。
例如：XP1：左上角XP3：右上角XP2：左下角XP4：左下角2. 依次在承载器四个角放置同一重物，记录四个传感器在显示器上不同的重量值，从大到小排列。
3. 让所有短路块插在K1、K2、K3、K4的右边，在承载器最大的一角电位器往逆时针方向拧，承载器最小的一角电位器往顺时针方向拧。
4. 重复第2步和第3步直到承载器四个角放置的重物在仪表上显示一致。
备注：a. 在调试中的重物应大于满量程的20%，否则秤的精度将会降低。
b.在调试中发现接线柱的电位器拧至电阻值最小或电位器拧至电阻值最大，还不能调好秤的平衡，应检查四个传感的灵敏度离散性是否太大。
6. BJH-4 防爆接线盒尺寸7. 成套性1 BJH-4 防爆接线盒 1 台2 使用说明书 1 本3 产品合格证 1 张。

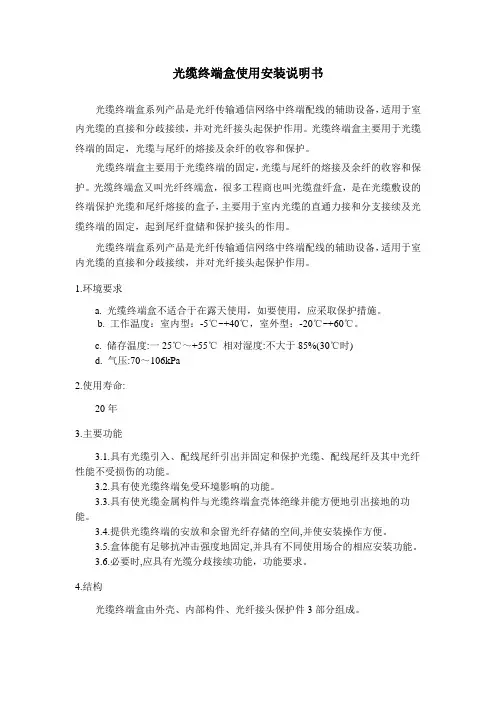

光缆终端盒使用安装说明书光缆终端盒系列产品是光纤传输通信网络中终端配线的辅助设备，适用于室内光缆的直接和分歧接续，并对光纤接头起保护作用。
光缆终端盒主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护。
光缆终端盒主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护。
光缆终端盒又叫光纤终端盒，很多工程商也叫光缆盘纤盒，是在光缆敷设的终端保护光缆和尾纤熔接的盒子，主要用于室内光缆的直通力接和分支接续及光缆终端的固定，起到尾纤盘储和保护接头的作用。
光缆终端盒系列产品是光纤传输通信网络中终端配线的辅助设备，适用于室内光缆的直接和分歧接续，并对光纤接头起保护作用。
1.环境要求a. 光缆终端盒不适合于在露天使用，如要使用，应采取保护措施。
b. 工作温度：室内型：-5℃~+40℃，室外型：-20℃~+60℃。
c. 储存温度:一25℃～+55℃相对湿度:不大于85%(30℃时)d. 气压:70～106kPa2.使用寿命:20年3.主要功能3.1.具有光缆引入、配线尾纤引出并固定和保护光缆、配线尾纤及其中光纤性能不受损伤的功能。
3.2.具有使光缆终端免受环境影响的功能。
3.3.具有使光缆金属构件与光缆终端盒壳体绝缘并能方便地引出接地的功能。
3.4.提供光缆终端的安放和余留光纤存储的空间,并使安装操作方便。
3.5.盒体能有足够抗冲击强度地固定,并具有不同使用场合的相应安装功能。
3.6.必要时,应具有光缆分歧接续功能，功能要求。
4.结构光缆终端盒由外壳、内部构件、光纤接头保护件3部分组成。
4.1.外壳4.1.1 外壳应方便开启，便于安装。
具有不同使用场合的安装功能。
4.1.2当需要时，应有将光缆金属构件高压防护接地引出的装置。
4.1.3 当需要时，应具有标识和记录功能。
4.1.4 应具有安装在墙壁或铁塔的固定（卡具）装置。
4.2 内部构件。
内部构件应包括以下部分:4.2.1 光缆和尾纤的固定装置：用于光缆护套、光缆加强构件和尾纤的固定，并使其性能不受影响。

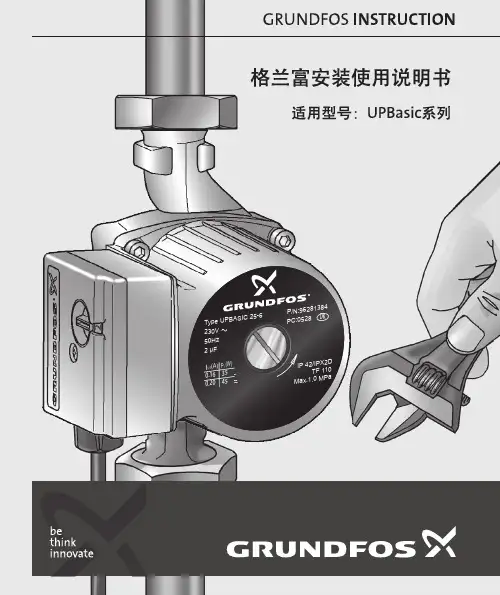

T y p e U P B A S IC 25-6230V 50H z 2 µF 35450.160.20DKI (A )P (W )M a x .1.0 MPa P /N :96281384P C :0528IP 42/I P X2DT F 110使用本产品前请仔细阅读本使用说明书2目 录23456789101112-13141516171819目录 …………………………………………注意事项 ……………………………………型号说明 ……………………………………产品示意图 …………………………………泵送液体 ……………………………………系统温度与环境温度 ………………………安装方向 ……………………………………安装示范 ……………………………………电气连接 ……………………………………系统放气 ……………………………………水泵安装后须放气 ……………………… 故障查询表 ………………………………… 产品质保书 …………………………………装箱单 ………………………………………保修卡 ………………………………………保修条例 ……………………………………产品标准与合格声明 ………………………3注意事项1、 在安装与使用前，必须仔细阅读本安装使用说明书。
2、 请注意本说明书中的安全警示标记及说明的内容。
一般原因的危险：如果违反，则会导致水泵故障或使人员受到伤害。
电气原因的危险：如果违反，则会导致水泵故障或使人员受到伤害。
3、任何不遵守安全警示标记所标注的内容，将引起人身的伤害、水泵损伤 、及任何其他财产损失，对此，厂方不负任何责任，也不承担任何赔偿。
4、安装者与操作使用者必须遵守当地安全规则。
5、本产品必须由专业人员来安装与维护。
6、 使用者必须确认：由精通本说明书，同时具备专业资格证书的人员来安装与维护本产品。
7、 不可将泵安装在潮湿或可能被水喷溅到的地方。
8、 不可以在无泵送液体的情况下启动水泵。
广州致远电子股份有限公司JXH10A 功率计接线盒类别内容 关键词JXH10A 接线盒 摘 要 JXH10A 接线盒使用说明修订历史版本日期原因V1.00 2016/06/13 创建文档目录1. 功能简介 (1)2. 安全须知 (3)2.1 连接电源和地 (3)2.2 测量作业时安全须知 (3)2.3 连接测量回路 (3)3. 操作说明 (4)3.1 接线 (4)3.2 开始测量 (4)4. 行业应用 (6)1. 功能简介测量接线盒JXH10A是为功率计量身定做的一款产品，可与功率计直接连接，快速测量市电供电的电压、电流和功率等参数，让您免除接线的困扰。
接线盒的最大工作电压为250V，最大工作电流为10A，方便快捷实现电流表外接法和内接法的一键切换。
通过西门子带开关的五孔插座，提供高安全性、高可靠性的测量接线方案。
产品整体外观图 1.1、前面图 1.2、后面图 1.3。
图 1.1 整体外观图图 1.2 前面图图 1.3 后面图2. 安全须知2.1 连接电源和地●用正确的供电电源。
在连接电源线之前，请确保电源电压与仪器的额定电压相一致，并且小于电源线的最大额定电压。
●使用正确的电源线和电源插头。
为预防触电和火灾，请使用本公司提供的电源线。
请务必将主电源插头接入带保护接地的电源插座。
请勿使用没有保护接地的接线板。
●连接保护接地端子。
为预防触电，在打开电源之前请务必连好保护接地端子。
随箱的电源线是含接地线的三芯电源线。
因此，请使用带保护接地端子的三眼插座。
●保护接地。
请勿切断本仪器内部和外部的保护接地线、或拔出保护接地端子的电线，否则将有潜在的触电危险。
2.2 测量作业时安全须知●测量前。
必须断开被测信号进行接线；●测量中。
必须远离被测信号与仪器的接线端子；●测量完成。
必须先切断被测信号，再关闭仪器。
2.3 连接测量回路为防止触电和损坏仪器，连接测量回路时务必遵守以下注意事项：●保护接地。
连接测量用电缆前，请为本仪器采取保护接地。

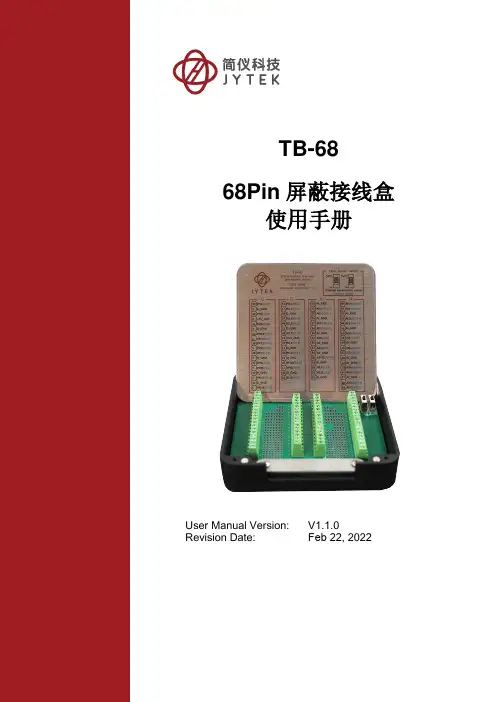

68Pin 屏蔽接线盒使用手册TB-68 User Manual Version: Revision Date:V1.1.0Feb 22, 2022目录1.快速上手 (1)1.1 缩写字说明 (1)2.规格 (2)2.1 电气规格 (2)2.2 Pin定义 (2)2.3 适配板卡列表 (3)3.操作指南 (4)3.1 使用温度转换模块 (4)3.1.1 使能温度转换模块 (4)3.1.2 温度转换关系 (5)3.1.3 温度转换模块适配板卡列表 (5)3.2 匹配5500系列数据采集模块 (6)3.2.1 匹配5510/5511板卡 (6)3.2.2 匹配5515/5516板卡 (7)4.关于简仪科技 (8)4.1 简仪科技中国 (8)4.2 简仪科技韩国和其它国家的简仪科技 (8)4.3 简仪科技硬件产品 (8)4.4 简仪科技的软件平台 (8)4.5 简仪科技服务 (9)5.声明 (10)1. 快速上手本章主要介绍如何使用本手册和快速入门。
1.1 缩写字说明AI：(Analog Input) 模拟输入AO：(Analog Input) 模拟输出DI：(Digital Input) 数字输入DO：(Digital Output) 数字输出PFI：(Programmable Function Interface) 功能可编程接口2. 规格2.1 电气规格2.2 Pin定义2.3 适配板卡列表3. 操作指南本章主要介绍TB-68产品的相关操作指南，主要包括温度转换模块、匹配5500系列板卡的使用方法等。
3.1 使用温度转换模块当用于支持TB-68温度转换模块的数据采集模块时，可以启用TB-68的温度转换模块以获取TB-68接线盒的温度状态。
TB-68温度转换模块启用时将在SCSI II接头Pin 68产生信号电压。
注意，启用温度转换时需要使用适配的数据采集模块进行电压测量，使用万用表等仪器无法在相应接线端子处测得目标电压。

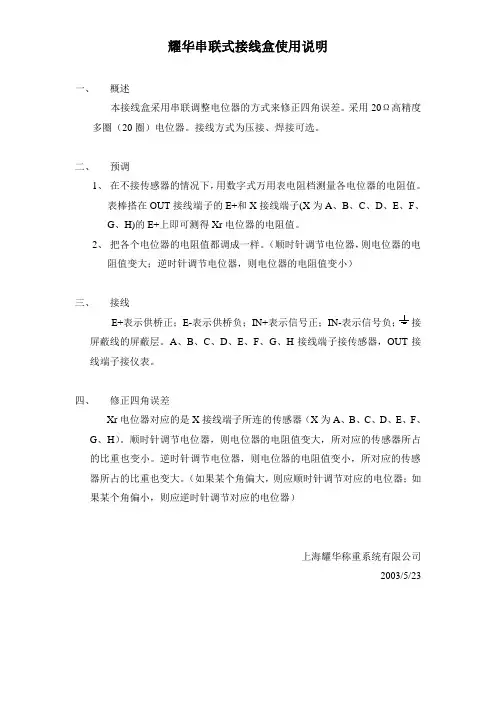

一、概述
称重传感器在生产过程中，要使传感器都有相同的灵敏度和输出阻值是很难的。
所以必须在安装现场进行实际微小调整，接线盒相当于一个无源电阻网络，它为每一个接进来的传感器准备了一个精密可调电阻，与传感器的输出端并联，当调节盒内某个可调电阻时，相当于改变了这只传感器的输出阻抗。
这样，就使得称重系统所使用的每只传感器的输出阻抗在一个小范围内可以调整，使得大型衡器得到平衡。
二、接线方法
1．J1~J8接线端子为输入端子，接传感器。
（根据接线盒可接传感器数目的不同，接线盒的输入端子数也有所不同）
2．各个接线端子的下方均标有每一个接线端子的连接标识。
从左到右分别是
“+E”、“-E”、“GND”、“+S”、“-S”。
各符号的意义如下所示：
“+E” “+En”—传感器的拱桥电源正端（传感器输入正端）
“-E” “-En” —传感器的拱桥电源负端（传感器输入负端）
“GND” —屏蔽电缆的屏蔽层
“+S” “+Sn”—传感器的信号正端（传感器反馈正端）
“-S” “-Sn” —传感器的信号负端（传感器反馈负端）
三、调整方法
在不上电的情况下检查接线盒内的所有电位器组织大小是否一致。
接线盒在出厂时已经校准。
一般情况下，配用灵敏度基本一致的传感器，只需作细微调整即可。
四、注意事项
1．传感器应选用同一型号，其输入、输出阻抗和灵敏度应较为接近（尽可能误差在千分之一以下）。
2．调整完成后必须将防水接头旋紧并将接线盒盖紧，以保证其密封性。
3．接线时必须将接线头逐个压紧，以确保连接有效。
4．出厂时电位器都调整在中间值，如果角差调不过来，请相应调小阻值。
警告：接线盒参照盒内电路板的标示接线，不能接错，接线盒外侧有一螺丝孔用于高压接地放电！。
