使用说明书1.本控制器为12V/24V 自动适应，首次安装时，请确保电池有足够的电压，以便控制器能够识别为正确的电池类型。
2.将控制器尽量靠近电池安装，以避免电线过长造成压降，影响正常电压判断。
3.本控制器适用于各种铅酸电池（包括开口，密封，胶体等），锂离子电池，磷酸铁锂电池。
4.本控制器只能使用光伏板作为充电源，请勿使用直流或其他电源作为充电源。
6.本控制器运行的时候会发热，请注意将控制器安装在平整，通风良好的表面。
1.采用工业级主控芯片。
2.红外遥控设置，LED 显示，断电记忆功能，IP68防护等级。
3.完整的四阶段PWM 充电管理。
4.内置过流/短路保护，开路保护，反接保护，均为自恢复型，不损伤控制器。
5.双MOS 防倒灌电路，超低发热量。
1.将蓄电池正负极按图示接入控制器，控制器将会自动检测蓄电池电压，并依据检测到的电池电压进行系统类型识别。
2.将负载正负极按图示接入控制器，注意不要反接。
3.将太阳能板按图示接入控制器。
注意：请严格按照以上顺序进行接入，否则可能会损坏控制器。
拆卸顺序与接线顺序相反。
1.控制器通电后，控制器首先对电池电压类型进行识别，如果电池电压低于18V ，则识别为12V 系统，如果高于18V ，则识别为24V 系统。
2.识别完系统电压后，用户可将遥控器对准红外接收口，按下想要的电池类型，此时蓝灯闪烁，设置即完成，无需重启。
3.本控制器支持3种电池类型，分别是：12V 铅酸电池（包括免维护型，开口型，胶体型等）11.1V 锂离子电池（3串，即3*3.7V ，包括容量型和动力型）12.8V 磷酸铁锂电池（4串，即4*3.2V ）如果是24V 系统，则分别对应：24V 铅酸电池（包括免维护型，开口型，胶体型等）22.2V 锂离子电池（6串，即6*3.7V ，包括容量型和动力型）25.6V 磷酸铁锂电池（8串，即8*3.2V ）4.设置完电池类型后，再选择负载的工作模式，其中系统（24H ）为负载常开模式，即负载输出一直通电（除非低电保护），光控（D2D ）表示负载为白天关闭，晚上打开，1-13则表示负载为晚上打开后，延时1-13小时后关闭，其中后2种模式一种用于太阳能照明系统，能够实现无人自动值守和控制。
目录一、介绍 (5)二、特征 (5)三、标配 (5)四、详述 (6)五、仪器布置图 (8)测试接口 (8)正视图 (8)侧视图 (9)信号输入接口 (9)程序控制.................................................................................................. . (9)仪器控制 (10)六、测试仪启动 (10)打开仪器 (11)电池和充电器 (11)技术规格 (12)电池 (12)七、仪器操作 (12)更改用户名，日期或时间 (12)更改用户名 (13)日期设置 (13)时间设置 (14)八、电机测试 (15)绝缘电阻对地测试 (16)电阻和阻抗失衡 (24)手动模式.....................................................................................。
. (25)连接计算机 (30)九、编辑库 (30)主编辑画面 (31)第二编辑画面 (31)相位数编辑 (31)测试名称设置 (32)功率（马力）编辑 (33)日期和时间编辑 (33)测试数据编辑 (34)电阻测试数据编辑 (34)阻抗测试数据编辑 (35)相位数据编辑 (36)对地绝缘数据编辑.......................... . (37)删除测试数据 (38)十、画面显示 (39)十一、错误信息 (47)十二、常见问答 (47)一、介绍欢迎您购买ALL-TEST PRO IV 2000电机测试仪。

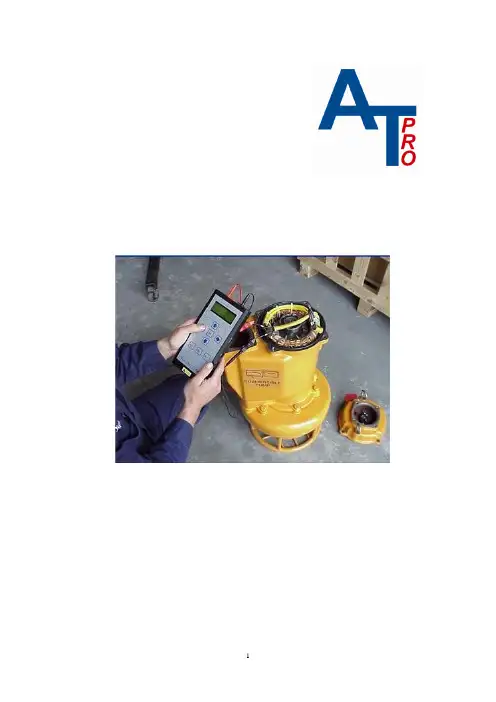

实验证明该测试仪是当今最易用和最有力的电机下线判断的测试工具。
它可以做一系列低压测试，用来识别电机或任何线圈内部的缺陷。
二、特征该测试仪无论自动模式还是是手动模式可以完成大多数IEEE推荐的对许多电机线圈错误测试。
警告该测试仪严禁带电工作，测试前务必核实电机是否处于断电状态。
电池综合测试仪操作指导书一、引言：电池综合测试仪是一种用于对各种类型电池进行检测和测量的设备。
本指导书旨在为用户提供电池综合测试仪的操作指导和维护说明，以保证设备的正常运行和延长设备的使用寿命。
二、设备概述：1. 设备外观：电池综合测试仪整机由金属外壳、操作面板、显示屏、连接端口等组成。
外观坚固美观，便于操作。
2. 主要功能：该设备具有电池充放电测试、内阻测试、容量测试、循环测试等多种功能，能够满足不同类型电池的测试需求。
三、操作步骤：1. 准备工作：a. 将电池综合测试仪放置在平稳的工作台面上，并连接设备电源。
b. 检查设备连接端口和电源线是否连接稳固，确保设备和电源供应正常。
c. 准备待测的电池，并确保其电量剩余充足。
2. 开机与设置：a. 按下设备的电源开关，待设备启动完成后，进入主界面。
b. 使用操作面板上的多功能按键，选择设备的测试类型和测试参数。
c. 在显示屏上确认所设置的测试参数，并按下确认键，完成设置。
3. 连接电池：a. 根据电池的连接类型，选择合适的连接线和电池夹，将测试仪与待测电池连接。
b. 确保连接稳固可靠，并避免接触不到位或短路等问题。
4. 进行测试：a. 按下设备上的开始测试按键，设备将开始执行所设置的测试方案。
b. 在测试过程中，可以通过显示屏上的数据及时了解电池的测试结果。
5. 测试结果分析：a. 当测试完成后，设备将自动显示出测试结果。
b. 根据测试结果，对电池的性能进行分析和评估，并根据需要进行数据记录、报告打印等操作。
6. 设备维护：a. 在操作指导书中提供设备维护及保养的详细说明，建议用户定期对设备进行检查和维护，以确保设备的正常运行。
四、注意事项：1. 在连接电池和设备时，务必确保电源已关闭，以避免电流冲击或其他安全隐患。
2. 使用正确的测试参数和测试方法，以确保测试结果的准确性和可靠性。
3. 注意设备的工作环境、温度、湿度等因素，避免长时间暴露在高温或潮湿环境中。

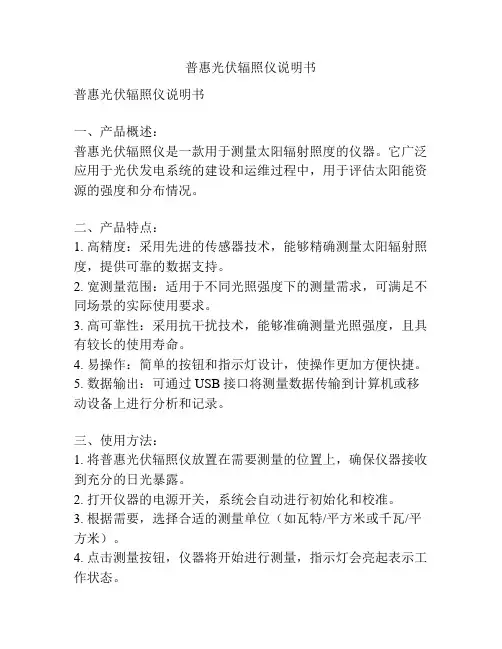

普惠光伏辐照仪说明书普惠光伏辐照仪说明书一、产品概述：普惠光伏辐照仪是一款用于测量太阳辐射照度的仪器。
它广泛应用于光伏发电系统的建设和运维过程中，用于评估太阳能资源的强度和分布情况。
二、产品特点：1. 高精度：采用先进的传感器技术，能够精确测量太阳辐射照度，提供可靠的数据支持。
2. 宽测量范围：适用于不同光照强度下的测量需求，可满足不同场景的实际使用要求。
3. 高可靠性：采用抗干扰技术，能够准确测量光照强度，且具有较长的使用寿命。
4. 易操作：简单的按钮和指示灯设计，使操作更加方便快捷。
5. 数据输出：可通过USB接口将测量数据传输到计算机或移动设备上进行分析和记录。
三、使用方法：1. 将普惠光伏辐照仪放置在需要测量的位置上，确保仪器接收到充分的日光暴露。
2. 打开仪器的电源开关，系统会自动进行初始化和校准。
3. 根据需要，选择合适的测量单位（如瓦特/平方米或千瓦/平方米）。
4. 点击测量按钮，仪器将开始进行测量，指示灯会亮起表示工作状态。
5. 测量完成后，仪器将显示实时测量结果，并将数据保存在内部存储器中。
6. 如需传输数据，可使用USB线将仪器连接到计算机或移动设备上，通过相关软件进行数据读取和分析。
四、注意事项：1. 使用前检查仪器是否完好，如有损坏应停止使用，并及时联系售后服务。
2. 避免将仪器存放在高温、高湿或有腐蚀性气体的环境中，以免影响其性能。
3. 避免仪器受到剧烈震动和重物挤压，以防止损坏或误差增大。
4. 定期清洁仪器表面，避免灰尘和污垢附着影响测量精度。
5. 非专业人员不得随意拆卸仪器，以免导致损坏或误操作。
6. 使用完毕后，及时关闭电源开关，避免仪器长时间处于工作状态。
以上是普惠光伏辐照仪的简要说明书，如需更详细的使用和维护信息，请参阅附带的详细说明书或咨询售后服务。
太阳能光伏系统调试方法太阳能光伏系统调试是确保系统正常运行和高效发电的重要步骤。
本文将介绍太阳能光伏系统调试的方法和步骤。
一、系统参数检测与测量在调试太阳能光伏系统前，首先需要进行系统参数检测与测量。
这些参数包括太阳能电池板的工作电压、工作电流，光伏逆变器的输出电压、输出功率等。
通过使用专业的测试仪器，对这些参数进行准确测量和记录，以便后续的分析和调整。
二、检查电气连接在太阳能光伏系统调试的过程中，需要仔细检查所有的电气连接。
这包括太阳能电池板、光伏逆变器、电池组以及其他的电气设备之间的连接。
确保电气连接牢固可靠，并采取适当的防护措施，以防止电气短路和其他故障的发生。
三、光伏逆变器调试光伏逆变器是太阳能光伏系统中的核心设备，负责将太阳能电池板的直流电转换为交流电。
在调试光伏逆变器时，需要按照以下步骤进行：1. 检查光伏逆变器的供电电源是否正常，确保其工作在额定电压范围内。
2. 根据系统设计要求，设置光伏逆变器的各项参数，如输出功率、频率等。
3. 监测光伏逆变器的工作状态，包括输入功率、输出功率、效率等，并根据需要进行调整和优化。
4. 测试光伏逆变器的故障保护功能，确保其在短路、过载和过温等异常情况下能够及时切断电源，保护系统安全。
四、太阳能电池板调试太阳能电池板是太阳能光伏系统中最重要的部件之一，对其进行正确调试可以确保光伏系统的高效发电。
在太阳能电池板调试时，应注意以下几点：1. 检查太阳能电池板的位置和角度是否合适，确保能够充分接收到太阳辐射。
2. 检测太阳能电池板的输出功率和效率，根据需要对其进行调整和优化，以提高系统发电效率。
3. 检查太阳能电池板的清洁情况，确保其表面干净无污染，以提高光吸收效率。
五、系统性能监测与数据分析完成太阳能光伏系统的调试后，需要对系统的性能进行监测与数据分析。
可以通过安装监测设备，实时获取太阳能电池板的输出功率、光伏逆变器的运行参数等数据，并进行长期跟踪和分析。
测试仪的使用说明一.介绍测试仪是一种用于测量和检测各种电气参数的仪器。
它广泛应用于工业生产、电力系统、通信领域等各个行业。
本使用说明将帮助用户了解和正确操作测试仪，使其能够准确、有效地测量和检测电气参数。
二.安全操作1.在使用测试仪之前，务必熟悉并遵守所有相关的安全规定和操作指南。
2.使用测试仪时，应注意身体和设备的安全，避免发生触电、触及高温部件、烧伤等危险。
3.如果测试仪出现故障或损坏，应停止使用并寻求专业维修人员的帮助。
三.使用前准备1.仔细阅读测试仪的说明书，了解其功能、技术参数和操作方法。
2.检查测试仪的各个部分是否完好无损，如显示屏、控制按钮、连接线缆等。
如有损坏，应及时更换或修理。
3.储备所需的测试仪配件和附件，如电池、测试夹子、测试针等。
四.连接与使用1.将测试仪连接到电源或电池上，确保供电正常。
2.选择所需的测量参数，并调整测试仪的量程和功能。
在调整前，可通过查阅技术参数来确保选择正确的量程范围。
3.使用测试仪时，应将测量引线正确连接到测试样品或电路上。
确保引线与电路接触良好，无松动和断开的情况。
4.在测量过程中，要保持手持测试仪的稳定和准确。
避免突然晃动或移动导致不准确的测量结果。
5.如需改变测量参数，应先停止测量并作出相应的调整，然后重新启动测量过程。
6.测量结束后，应断开测试样品或电路的连接，并关闭测试仪的电源，避免电池耗尽或造成不必要的能源浪费。
7.使用后应将测试仪放置在干燥、通风良好的地方，避免受潮或存放在高温或低温环境中。
五.常见问题与解决方法1.测试仪无法正常开机：-检查是否有足够的电源供应，如电池电量是否足够或电源是否供电正常；-检查测试仪是否损坏，如是否需要更换显示屏、控制按钮等组件。
2.测试结果不准确：-检查是否选择了正确的测量参数和量程范围；-检查测量引线是否与测试样品或电路良好接触；-检查测试仪是否受到外部电磁干扰，如靠近强磁场、高频干扰等；-检查测试仪是否需要校准，如需要，应及时进行校准操作。
太阳能控制器操作手册SOLAR CONTROLLER产品电压：12V/24V 或 48V安时：20A30A40A50A60A亲爱的用户：感谢你选择我们的产品，在你使用本产品之前请详细阅1、主要功能特征如下所示：1）系统电压 12V/24V 自动识别或者48V2）人性化液晶显示屏和双键操作人机界面3）完全使用技术数据设置和修改4）高效智能PWM三级充电5）可以选择加载控制模板，在晚上可以对路灯进行时间上的设定6）可靠地保护：过压，短路，超载，过充，过放保护功能7）精确的温度补偿，正确地充电和放电电压自动延长电池的使用用寿命。
8）输入终端的正极和负极端反向连接保护。
2、安全使用建议1）控制器会检测环境的温度来适应充电电压，所以控制器应该尽可能的靠近 电池。
(建议在30~100cm)2）18V太阳能板接12V蓄电池系统，36V太阳能板接24V蓄电池系统。
3）为了使终端牢固，尽可能使用绞体铜线。
松动的电源连接和/或腐蚀的电线 可能会导致电阻连接熔化电线绝缘，烧毁周围的材料甚至引起火灾。
4）控制器只适用于各种铅酸电池，请勿使用于其他电池(锂电池、镍氢电池)。
3、液晶显示器的特点LVR ABSORBLVDFLOAT P%V℃kWAh12365478920A/30A)10%V℃kWAh12345678940A/50A/60A)101)日间模式 2)晚间模式 3) 太阳能面板 4)电池5)电池电量显示 6)时间设置 7)负载 8)单位9)数码显示 10)设置参数项4、控制及连接安装说明1）控制器应该安装在通风良好的地方，避免阳光直射，高温，不应该安装在 水可以渗透到控制器的地方。
2）请选择正确的螺丝来安装控制器在墙上或其他平台,螺丝M4或M5,螺丝帽的 直径应该小于10mm。
3）请在墙与控制器之间保留足够的空间，用于冷却和顺利连接。
4）安装孔距离为20-30A(178*60mm)、40A(80*185mm)、50-60A(98*178mm),安装孔的直径为5mm。
安规综合测试仪使用说明使用方法：1.确保测试仪和被测设备处于关闭状态，将被测设备的电源线插入测试仪的电源插座中。
2.将被测设备的其他连接线（如信号线、数据线等）插入测试仪的相应接口中。
3.打开测试仪的电源开关，并设置需要测试的参数，如电压、电流、时间等。
4.根据被测设备的电压需求，选择测试仪的电压调节功能，确保被测设备在正常工作电压下进行测试。
5.进行绝缘电阻测试时，将测试仪的线电缆连接到被测设备的绝缘表面，并按下测试按钮，测试仪会自动进行绝缘电阻测试。
6.进行接地电阻测试时，将测试仪的接地线电缆连接到被测设备的接地端，按下测试按钮，测试仪会自动进行接地电阻测试。
7.进行漏电流测试时，将被测设备的电源线插入测试仪的漏电流插座中，按下测试按钮，测试仪会自动进行漏电流测试。
8.进行耐压测试时，将被测设备的电源线插入测试仪的电源插座中，并按下测试按钮，测试仪会自动进行耐压测试。
注意事项：1.在进行测试前，请查阅被测设备的使用说明书，并了解所需测试的参数范围和要求。
2.在进行测试之前，确保测试仪器和被测设备都处于关闭状态，以避免产生任何伤害或损坏。
3.在进行绝缘电阻测试和接地电阻测试时，确保测试仪的线电缆连接牢固，并保持测试接点清洁，以保证测试结果的准确性。
4.在进行漏电流测试时，确保被测设备的电源线插入测试仪的漏电流插座中，并保持测试接点干燥，以保证测试结果的准确性。
5.在进行耐压测试时，确保被测设备的电源线插入测试仪的电源插座中，并保持测试接点干燥和清洁，以避免发生电击或漏电事故。
6.定期检查测试仪的电源线、线缆和插头是否损坏，并确保电源和接地系统正常工作，以确保安全测试的准确性和可靠性。
总结：安规综合测试仪是一种用于测试电器产品的合规性和安全性的重要设备，它可以进行综合的电气安全测试。
通过正确地使用安规综合测试仪，可以确保被测设备符合相关的电气安全标准，并保障使用者的人身安全。
在使用过程中，一定要严格按照使用说明进行操作，并注意测试仪、被测设备和使用环境的安全问题。

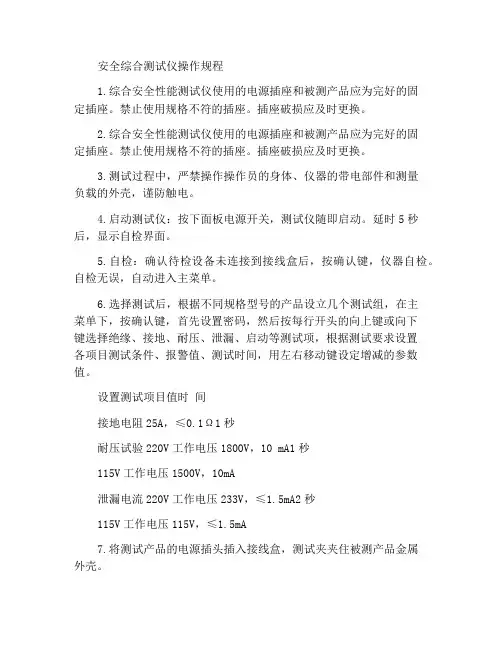

安全综合测试仪操作规程1.综合安全性能测试仪使用的电源插座和被测产品应为完好的固定插座。
禁止使用规格不符的插座。
插座破损应及时更换。
2.综合安全性能测试仪使用的电源插座和被测产品应为完好的固定插座。
禁止使用规格不符的插座。
插座破损应及时更换。
3.测试过程中，严禁操作操作员的身体、仪器的带电部件和测量负载的外壳，谨防触电。
4.启动测试仪：按下面板电源开关，测试仪随即启动。
延时5秒后，显示自检界面。
5.自检：确认待检设备未连接到接线盒后，按确认键，仪器自检。
自检无误，自动进入主菜单。
6.选择测试后，根据不同规格型号的产品设立几个测试组，在主菜单下，按确认键，首先设置密码，然后按每行开头的向上键或向下键选择绝缘、接地、耐压、泄漏、启动等测试项，根据测试要求设置各项目测试条件、报警值、测试时间，用左右移动键设定增减的参数值。
设置测试项目值时间接地电阻25A，≤0.1Ω1秒耐压试验220V工作电压1800V，10 mA1秒115V工作电压1500V，10mA泄漏电流220V工作电压233V，≤1.5mA2秒115V工作电压115V，≤1.5mA7.将测试产品的电源插头插入接线盒，测试夹夹住被测产品金属外壳。
8．禁止重复关机，每次开关机间隔10秒以上，当测试进行中，危险情况除外，禁止关断电源。
9．关机：在关机之前，测试仪应按下停止键以退出测试状态，去掉测试盒上的被测设备（须关断后面板上的空气开关）然后关断测试仪前面板上的电源开关。
10．维修：1）测试仪长时间工作后（24小时）应关电10分钟以上，保持仪器处于良好的工作状态。
2）每次使用前检查电源线、高压线、及测试夹无破损、裂缝、断路现象，方可使用。
3）每班用软布和中性洗涤剂擦洗一次仪器，以保持仪器表面的清洁。
擦洗时确保断开电源。
1、前言1、1产品概说.3259 变压器综合测试系统乃是一部全功能自动化测试的零件量测分析仪器, 本量测仪器设计的主要宗旨为本着十多年来的经验与成果累积, 为解决目前日益蓬勃发展的电子业因人工效率以及产品品质所带来之烦恼, 满足电子行业提高工作效率及提升产品之品质需要，其性能质量已达国际水准。
本测量仪器所包含之量测功能有电感、电容、交流电阻、阻抗 (L、C、R、Z), 直流电阻 (DCR), 变压器相位 (PH), 及圈数比 (Turn-Ratio), 漏电感(Lk), 脚位短路(PS), 平衡 (Balance)等测试功能,为生产线及品管QC提供最完善的测试功能。
经由本量测仪器之内部控制之自动式及可程序之量测功能, 以提供在低成本下有高精度、便利、快速及可靠之测试, 其提供了上下界限比较及分组测试, 测试频率及测试电压之选择控制、加载校正(Load)、多频扫瞄测试功能、设定数据储存记忆功能、单机扫描测试功能、另外可藉由扫描控制器做全功能完全扫描测试, 内存扩充接口做数据存取控制, RS-232接口做数据传输与统计分析功能, 打印机接口功能将测试结果打印, 藉由操纵接口HANDLER经由外部触发仪器量测并可将此量测结果藉由此接口送至外部,做为反应零件处理设备. 本仪器亦有提供重迭电流(I≦1A)产生器, 可配合重迭电流产生器量测线圈重迭电流电感量。
多用途可变的测试装置, 人性化的键盘设计, 引导式的操作接口, 超大型液晶显示面板, 按键锁住和密码保护功能等等措施都使本仪器在操作上能方便容易的使用, 并有保护功能使测试结果被清楚的显示于显示器上。
3259基本量测准确度为0.1%, 校正时以校正用之专属量测装置 (可选购) 并输入简单之量测参数. 使用者只需在程序中提供开路 (Open) 及短路 (Short) 的条件即可非常简单快速完成校正作业.仪器随时需要外部测试或导线延伸测试时, 注意需使用正确的4接点连接测试. 且在高频量测时需考虑测线的高频响应.1.2规格摘要测定参数: 第一测试参数 -- L、C、R、｜Z｜、Y、△、△%、DCR、Turn-Ratio第二测试参数 -- Q、D、R、θ基本精度: Basic 0.1%（1kHz/ 1V rms）测定范围: L -- .0001uH ～ 9999.9HC -- .001pF ～ 999.99mFR -- .0001Ω～ 999.99MΩ｜Z｜ -- .0001Ω～ 999.99MΩQ -- .0001 ～ 99999D -- .0001 ～ 99999θ-- -90.00°～＋90.00°DCR -- .01mΩ～ 99.999kΩNp -- .01 ～ 999.9 TurnNs -- .01 ～ 999.9 Turn（＋、—）测定频率: 20Hz 至 300KHz 测定电压: 10mV至 2Vrms, 每段10mV 等效电路: 串联、并联零点校正: 开路、短路圈数比: 频率1KHz至300KHz, 测试电压 0.1V 至10Vrms注意 :因本测试机只能接受 10V 的感应电压, 故设定圈数比时以 Vs 不大于 10V 为主.扫描测试: 配合扫描测试治具可做20点之变压器扫描测试.1.3 附带检查当贵客户在收到这仪器后, 请检查下列项目:(1). 此制品外表是否有任何损害或刮伤.(2). 表 1-2 为本机之附件.如果您发现任何损坏或附件遗失, 请通知本公司、分公司或代理商以求立即之服务.表 1 - 2 标准附件项目材料编号数量备注电源线P0001 1 1 公尺长弯头电源线测试线 (4-Terminal) T01010 1 夹测待测物用测试线 (2-Terminal) TR0010 1 Turn-Ratio 专用测试夹慢熔保险丝 1A F1A001 2 电源 AC 220V用使用说明书M1100 1 中文2、规格 (15℃～35℃ RH ≦ 75%)2.1 量测功能量测参数 :｜Z｜:阻抗绝对值｜Y｜:电纳L : 电感量C : 电容量R : 电阻D : 损失因素Q : 品质因素Rs : 等效串联电阻Rp : 等效并联电阻X : 电抗θ: 相位△: L/C/R/｜Z｜偏差值△% : L/C/R/｜Z｜偏差百分比DCR : 直流电阻Np/Ns : 圈数比Vp/Vs : 电压比Ns : 次级圈数Vs : 次级电压参数组合 :｜Z｜,｜Y｜L, C R θ(deg)/θ(rad) D, Q, Rs, Rp, Q, X,误差校正补偿 (Deviation)：当因外接治具造成机器量测和实际值有误差时, 可设定实际值于测试条件内, 将量测值校正为实际值, 将治具所造成之误差影响减至最低.等效电路：并联、串联.檔位：自动、手动.触发模式：内部触发、手动触发、外部触发 (RS-232, Handler Interfaces选购).测量端子：电感、电容、阻抗. 直流电阻为4端测试. 圈数比为6端测试.积分时间：快速、中速、慢速.2.2测试讯号频率：20Hz～300KHz 准确度：±0.01%讯号标准：范围设定准确度电压10mVrms to 2 Vrms ±10%＋1mVrmsTurn 10Ω,当测试位准≤2V 50Ω,当测试位准＞2V其他Constant=OFF:依电阻范围不同而定Constant=320X: 100Ω ±0.5%Constant=107X: 25Ω ±0.5% Constant=106X: 50Ω 100mA±0.5%(1V设定) 电感负载小于10Ω,10Ω±10%,阻抗≥10Ω测试讯号标准观看：模式范围准确度Voltage110mVrms to 2 Vrms ±（3% of reading ＋0.5mVrms）1：当待测物之阻抗小于100Ω, 测试讯号标准需加上阻抗大小量测准确度 (参考表2-1)2.3 测量范围参数范围阻抗大小, 交流阻抗, 电抗0.1 mΩto 999.999 MΩ电纳0.1 nS to 99.9999 S电容0.001 pF to 999.99 mF电感0.1 nH to 9.9999 kH损失因素0.0001 to 99999品质因素0.0001 to 99999相位角-90.00 °to 90.00 °偏差百分比-100.00% to 100.00 %直流电阻0.01 mΩto 99.999 kΩ圈数比100 : 1次级电压10V max2.4 测量准确当确实遵守下列条件和状态能有效确保测量准确：(1) 热机时间：≧30分(2) 做完正确开路和短路归零校正.2.5 准确度厂内校正1年内温度：23℃±5℃相对湿度：80% maximum热机：最少30分钟在以上条件下作归零校正1. 阻抗大小–相位准确度基本准确度如表2-1以快速测量时, 准确度乘以22. 电感, 电容, 交流阻抗准确度品质因素≧10(损失因素≦0.1), 相对于阻抗大小之精度, 其中感抗 =｜2πfL｜容抗 =｜1/(2πfC)｜根据图2-1 LC和阻抗大小转换表.当品质因素<10 (损失因素0.1), 电感准确度乘以(1＋1/Q)电容准确度乘以(1＋D).3. 损失因素, 品质因素, 交流阻抗准确度.损失因素损失因素准确度 = ±[ tanθe．( 1 + D2 ) ] / [ 1 - D．tanθe]品质因素≧10品质因素准确度 = ±[tanθe． ( 1 + Q2 ) ] / [ 1 - Q．tanθe ]品质因素 <10, 品质因素准确度乘以 (1＋1/Q)< θe : 相位误差>表 2-1 阻抗大小–相位准确度频率 (Hz)注 : 在境界在线之规格以较好的一边为适用4. 等效串联电阻. 等效并联电阻准确度品质因素≦0.1交流阻抗准确度= 阻抗大小准确度品质因素≧0.1 准确度乘以 (1＋Q)5. 直流电阻准确度：±(0.5% ＋ 0.2mΩ) >10mΩ±(1% ＋ 0.2mΩ) <10mΩ6. 圈数准确度：±(0.5% ＋ 0.2T)测试频率图 2 – 1 L.C.Z. 转换2.6 校正功能开路归零：去除由于测试治具引起开路杂散阻抗的量测误差.短路归零：去除由于测试治具引起短路残余阻抗的量测误差.载入校正：当因外接治具或机器误差, 造成量测和实际值有误差时, 可设定实际值于测试条件内, 将量测值和实际值做载入校正. 加载后系统即以加载值为标准.2.7 LIST SWEEP最多可设定9组频率之测试讯号标准, 单一或连续测试皆可执行.2.8 比较功能主参数有10组Bin判定, 次参数有良/不良判定.排序模式：绝对值模式：分类以上、下限设定.百分比模式：分类以百分比设定.分类计数：0 to 999999LIST SWEEP比较：每笔测试皆可在屏幕上显示过高/良品/过低.2.9 界面:印表界面：标准印表时界面.RS-232界面：标准RS-232界面.Handler界面：良品/不良品/外部触发.2.10 其它显示器：320×240图表LCD显示.电源：100V～120V AC 50Hz/ 60Hz. 电力消耗最大140VA.220V～240V AC 50Hz/ 60Hz. 电力消耗最大140VA.环境：操作 -- 0℃ to 40℃, 10 to 85﹪相对湿度.储存 -- -10℃ to 50℃, 10 to 90﹪相对湿度.尺寸：420mm(长) ×300mm(宽) ×175mm(高)重量：约8.5kg.3、安装3.1 周围环境(1). 请不要使用本测试机于多灰尘或震动 的场所. 且勿直接曝露在日光直射或 腐蚀气体下. 请确认使用场所周围温度为 0 ～ 40℃, 且相对湿度低于 85%.(2). 本测试机后面板装有散热装置以避免内 部温度上升. 为了确定通风良好. 本机使 用时应使其背面远离其它物体或墙壁达 10cm 以上之位置. 勿阻塞左右通风孔以 使本测试机维持好的准确度.(3). 本测试机已经仔细设计以减少因 AC 电源端输入而来之噪声. 然而仍尽量使其 在低噪声环境下使用. 如无法避免噪声, 请安装电源滤波器.(4). 本测试机应存放在温度范围为 -25℃～ +70℃ 中. 如果长时间不用, 请将其放在 原始或相似包装箱中并避免日光直射及 湿气以确保使用时之良好状态.3.2 电源连接在接上电源线之前请务必确认电源开关在OFF 状态下, 请确认使用电压符合后板电压选择位置, 电源频率请使用50Hz 或60Hz.避免下列情况﹕灰尘腐蚀气体震 动后板至物体10公分以上之距离阳光直接照射电源杂讯电源滤波器如在高压杂讯下请用电源滤波器3.3 保险丝本测试机在背部装有一电源保险丝, 更换保险丝时请注意:(1) 请务必先将电源开关关闭, 并拔掉电源线再更换.(2) 保险丝规格 AC 220V～240V → T1A 250V为了安全及防止噪声干扰, 有必要使用三芯电源线以连接背面之电源插座至AC电源, 及因同理由而将前面面板之 GROUND 接点接地. 如下图所示:至电源开关电源插座3.4 电源稳压由于本测试机乃属于精密电子测试设备, 固有可能在操作完成测量后精确度常会由于主要输入电源之波动而受到严重的影响. 即使在实验室的环境也常遭遇到电源有±10﹪之变动. 因此建议在电源及测试设备间使用稳压器是唯一确定将电源电压影响测定数据变动去除之最好方法.3.5 待测物之接线由于连接3259 LCZ 测试器至 D.U.T (待测物) 可经由标明 H CUR、H POT、L POT及L CUR之BNC接头连接 (如为量测变压器之圈数比及相位时则须再使 Sec (＋), Sec (－) 两测试端), 因此常须要外部测试设备. 注意L CUR 及L POT接头连接至DUT之相同端, 而Hcur及H POT连接至另一端. 而变压器量测时为L CUR及L POT接头连接至变压器Np－端而 H CUR及H POT连接至 Np＋端, Sec(＋) 接到变压器Ns＋端而 Sec(－) 接到 Ns－端.3.6 LCD 显示器对比之调整LCD显示器对比之调整可经由 System Config设定, 但须注意调整时须因个人视觉所需而调整到适当的亮度, 避免过亮或是过暗.4．面板说明(1) 显示器 (LCD Display)本测试机所使用之显示器为320 X 240 Graphic mode LCD, 且含有 "冷阴极管式" 之背光显示, 故所有的量测值与设定值等等各项显示都能清楚的由肉眼辨视, 且有背光及对比调整功能可适应于不同环境.(2) 隔离端子 (Guard)此端子直接连接测试机外壳, 连接此端子至待测试物之隔离处以防止测试值受外界讯号干扰而影响准确性.(3) 未知待测物插座 (Unknown)4个独立BNC插座, 连接一外部测试装置或导线以做未知待测物之测量.H CUR：电流驱动端子, 高电位端.H POT：电位侦测端子, 高电位端.L POT：电位侦测端子, 低电位端.L CUR：电流驱动端子, 低电位端.注意 :当待测物为有极性之组件时, 于测试时须注意 " 高电位端 " 请接于前面板标示为 (＋) 之端子, 而 " 低电位端 " 请接于前面板标示为 (－) 之端子.警告 :测量有极性之组件时请先做放电动作避免冲坏主机.(4) 圈数相位测试之二次侧 (Secondary) 专用端子2个独立BNC插座, 于圈数相位测试时连接一外部测试装置或导线到变压器二次侧以做未知待测物之测量.Sec(＋) ：电位侦测端子, 高电位端.Sec(－) ：电位侦测端子, 低电位端.(5) 选择键选择键共有6个, 其主要功能为配合 LCD 显示器颢示时, 某些功能需做选择或是其它的控制选项, 此时这些按键旁即会出现各种状态显示, 在依据所需要之状态或功能按下该显示旁之选择键即可.(6) 测试功能画面按键 (Meas Display)按下此键本测试机即处于零件之基本量测分析的功能画面下. 在此画面下可直接改变各种测试参数并立即读出数值, 例如：测试频率、测试电压、量测参数、测试速度及测试回路 (串联或是并联) 等等.(7) 主要功能选择按键 (Main Index)按下此键本测试机即处于主要量测功能选择的画面下, 在此画面可直接选择欲使用之测试功能, 例如：变压器测试功能、待测物测试结果判断功能、待测物试测值结果分类功能、多频扫描测试功能、开路测试、短路测试、加载校正等功能.(8) 系统参数设定按键 (System Setup)按下此键本测试机即处于主机主要系统参数设定功能选择的画面下. 在此画面可直接选择改变各主要的系统参数, 例如：本测试机之校正功能, 设定数据储存功能、设定数据呼叫功能, 系统时间日期设定功能、系统各显示参数与量测参数等等功能之选择与设定. (其中校正功能需使用密码方可进入设定)(9) 光标方向控制按键 (Cursor)按键共有4个分别为上、下、左、右, 这些按键为配合显示器于各种设定或是选择画面下, 控制设定光标移动之方向与位置以利各参数之输入, 也可当成选择键如在档位选择时用左、右键, 也可当做改变数值如设定频率或是电压时用上、下键都可达到所需之数值.(10) 触发按键 (Start/Trig)触发主机开始量测按键, 当主机之量测状态为手动触发模式时, 按下此键主机便做一次量测动作.(11) 数字与符号按键 (0……9.-)这些数字与符号按键为配合各设定状态下输入所需之数值与符号时使用.(12) 清除/辅助键 (Clear/Help)清除设定值按键, 用于清除显示器上光标所在之数值, 辅助键则是在主菜单中, 辅助使用者选择快速按键, 以方便设定此仪器.(13) 预留/锁定键 (Opt/Lock)此按键为预留功能之特殊按键, 目前此特殊功能为面板按键锁住功能, 当按下此键时显示器右上角会出现 "KEY LOCK" 字样表示目前面板按键功能已被锁住, 而欲清除此状态只需再按下此键即可解除. (如密码设定功能开启则需再输入密码方可解除,当Hard copy 功能的开启后, 按下此键可将目前显示器的内容由列表机直接印出.(14) 确认按键 (Enter)此按键之功能为将所设定之数值, 或是状态选择, 参数设定等动作于与确认.(15) 重置 (Reset)Reset按键之功能为在各设定画面下时, 欲重置该设定功能时则按下此按键即可, 而在外部测试状态下时, 欲重置主机测试同样按下此按键即可停止测试.快速功能键Reset按键也可当成快速功能键, 在 Main Index 画面下按下此键LCD显示器显示0～9, . , - 等12种功能, 选择适当的号码即可直接进入测试变压器该项功能窗口.(16) 电源开关 (Power)切换式电源开关, 按下[O]表示关闭, 按下[｜]表示为开启.5 操作说明5.1 系统参数操作设定说明 (System)（1）、按[SYSTEM]此键即可进入系统设定画面按此键即进入系统参数设定画面. （2）、按下上图之 [系统配置] 键即可进入系统参数设定画面如下图 :此四个按键依显示器上反白处不同﹐也就是设定项目不同时会出现不同作用（3）、按下上图之 [下一页] 键即可进入其它系统参数设定画面如下图:上图各显示参数说明如下：液晶背光调整：调整显示器显示之明暗对比, 出厂默认值为 "06" 而其控制范围为 "00～13" 共有十四种选择,按显示器旁之 [ ] 与 [ ] 两键来改变.蜂鸣器声音大小：选择主机蜂鸣器声音之大小声, 出厂默认值为 "SMALL –小声" 而其选择范围为"L(LARGE) –大声" 和 "S(SMALL) –小声" 和 "OFF –静音" 三种选择,按显示器旁之[L], [S] 与[OFF] 键来改变.主机交流电源频率：选择主机所使用之交流电源之频率为 50Hz 或是 60Hz. 选择正确之电源频率将有助于测试值之稳定与正确, 因此务必正确的选择. 出厂默认值为 "60Hz" 而其控制选择范围为"50Hz/60Hz/NA" 三种选择,按显示器旁之 [50Hz] 与 [60Hz] 与 [NA] 三键来改变。
YH—101型综合测试仪操作规程1.确定仪器可靠接地，将电源插头插入带有接地线的插座中，接通气源。
2.将待测产品类型对应之测试模具装入测试座内。
3.打开电源开关（POWER）键，检查仪器是否通电。
4.根据待测产品型号，选择正确之参数，2芯或3芯，3芯或4芯，有无极性。
5.按下高压启动开关，然后慢慢调节“高压调节”旋钮使内、外高压表的表针指到所需要的电压位置上。
6.根据产品电线长度调节合适的漏电流。
7.将产品插入测试座内，调节“长度调节按钮”使%表内红灯亮为止。
8.将“顶出/打印”开关置于快速顶出（MARKING）位置，将温度旋钮调到所需要位置（需要时设定）。
9.用标准不良品样品作功能测试，检测仪器是否正常，如不正常，必须立即停止作业，报告当班组长联络维修，并且隔离前一个点检周期内测试过的产品，等待重新测试；如仪器正常，可正式进行检测。
10.将待检品插入测试座内，根据产品极性对准测试座，按综合测试典型工艺要求依次进行点击，如测试合格，产品被自动顶出；如测试不合格，仪器将自动锁模，产品无法取出，必须按下复位键，才能将产品取出，电测员必须立即标记清楚，放入不合格品箱中（不良品必须经多次测试检验）。
11.注意事项：a.综合测试仪应放置在绝缘工作台上，操作时注意安全。
b.测试中不得切换功能选择开关、高压预调开关等各类功能开关。
c.任何的测试不合格产品都将导致迅速合模，应切实避免夹伤手指。
d.箱体外壳一定要通过有接地极的电源插座良好接地，否则会有电击危险，而且影响测试精度。
e.产品测试中不要接触线材的导体部位，以防止被高压击伤。
f.下班后，关闭电源开关，切断电源，并做好仪器及周围的清洁卫生工作。
12.漏电流按电线长度设定，如下表：编制：审核：批准：YH—102型综合测试仪操作规程1.确定仪器可靠接地，将电源插头插入带有接地线的插座中，接通气源2.打开电源开关（POWER）键，检查机器是否通电。
3.根据所需测试产品之电线规格、插头形式设定合适之参数。
综合测试仪操作规程一、综合测试仪的基本概述二、综合测试仪的操作环境要求1.综合测试仪应放置在稳定、干燥、通风良好的环境中；2.确保供电电压稳定，避免电源波动或过高的电压对仪器的损坏；3.避免阳光直射或其他强光照射到综合测试仪的显示屏上，以免干扰测试结果。
三、综合测试仪的操作步骤1.基本连接：将被测试的电子产品与综合测试仪连接，确认连接稳固可靠；2.打开综合测试仪的电源开关，确保供电正常；3.设置测试参数：根据被测试电子产品的需要，设置相应的测试参数，如电压范围、频率范围、测量模式等；4.进行校准：根据需要进行仪器的校准，确保测试结果的准确性；5.开始测试：按下仪器上的测试按钮或相应的操作按钮，仪器将开始执行测试任务；6.结果显示：测试完成后，综合测试仪将显示测试结果，包括具体的数值、单位以及判定结果；7.结果分析：根据测试结果，进行相应的数据分析，检查被测试电子产品是否符合规定的技术要求；8.记录和报告：将测试结果记录下来，并生成相应的测试报告，包括测试日期、测试人员、被测试产品信息、测试结果等。
四、综合测试仪的注意事项1.仪器使用前要进行电气安全性检查，确保仪器符合相关安全要求；2.禁止将水或其他液体溅到综合测试仪上，以免引起故障或危险；3.禁止在综合测试仪显示屏上敲击或用尖锐物体划伤，以免损坏显示效果；4.不得擅自打开综合测试仪的外壳，维修保养应由专业人员进行；5.综合测试仪在停机状态下，应保持断电或断开电源线；6.当仪器长时间不使用时，应及时进行灰尘清理，并在干燥、防尘的地方存放。
五、综合测试仪的维护保养1.定期对综合测试仪进行校准，确保测试结果的准确性；2.定期清理仪器的外壳、显示屏、插头等部分，保持仪器的外观清洁；3.注意综合测试仪存放的环境，保证环境干燥、无尘，避免仪器受潮或被灰尘污染；4.避免长时间连续使用，适当让仪器休息，以延长使用寿命。
六、不同类型综合测试仪的特殊操作要求1.电动机测试仪：在进行电动机测试时，需要注意电动机的安装固定、电源接线是否稳固等细节，以避免因条件不符合要求而产生的测试误差；2.电子负载测试仪：在进行电子负载测试时，需要根据被测电子的需求合理设置电流和电压，并注意负载的散热情况，避免损坏负载电子设备；3.高压绝缘电阻测试仪：进行高压绝缘电阻测试时，需要保证好仪器的安全接地，并注意测量时电源的稳定性，以免对被测电子设备造成损坏。
太阳能控制器使用说明
1. 产品概述
1.1 功能介绍
太阳能控制器是一种用于管理和调节太阳能电池板充电系统的设备。
它可以监测并优化光伏发电系统中的功率输出，保护蓄电池不过放、过冲，并提供用户友好界面进行设置和操作。
1.2 主要特点
- 高效转换：通过最大功率跟踪技术实现高效利用太阳能资源；
- 安全可靠：具有多重保护功能，如短路、逆流等；
- 显示与操作简便：配备LCD显示屏及按键，方便用户查看参数并进行设置。
2. 系统安装步骤
在开始之前，请确保您已经阅读了本文档，并准备以下材料：
a) 多晶硅或单晶硅太阳能板组件；
b) 蓄电池组件（12V/24V）;
c) 接线盒子以及连接所需的导线。
3. 控制器接线图示例
4.主要指标解释
5.常见问题解答
6.附件列表：
7.法律名词注释：
- 光伏发电系统: 利用半导体材料将太阳能转化为电能的系统。
- 最大功率跟踪技术: 通过调整负载以使光伏发电装置输出最大功率的一种控制方法。
本文档涉及附件：
1. 太阳能控制器安装手册
2. 控制器接线图示例
法律名词注释：
- 光伏发电系统（Photovoltc Power System）：是指利用半导体材料产生直流电，再经过逆变等设备得到交流或者供给特定设备使用的一类新型绿色清洁高效节约资源、保护环境和可持续发展符合国家政策要求并且具有广阔市场前景与应用价值的先进科学技术；
- 最大功率点追踪（Maximum Power Point Tracking, MPPT）：是在不同温度条件下自动选择工作状态来提取出充分有效地利用太阳辐射所带来最佳性能；。
测试仪使用说明书转辙机综合测试仪使用说明书一、开机/关机1．开机按下键并保持2-3s后，仪器开机并开始初始化自检，自检期间蜂鸣器鸣响。
初始化完毕后进入主菜单，蜂鸣器停止鸣响，进入主菜单开机完毕。
主菜单显示当前存储器通道号、当前道岔号、当前日期、时钟及电池电量。
2．关机在任意状态下，按下键后仪器即时关机，关机后关闭所有电源。
并将部分设定内容存储。
二、设定内容及操作方法1．显示液晶对比度当显示液晶受温度、光照等因数造成显示不清时，你可以通过设置液晶的显示对比度进行修正。
在主菜单下按键及键可调整液晶的显示对比度。
设定内容可自动保存。
2．显示液晶辅助背光开关当使用环境的光线不足、能见度较低，你可以开关液晶的辅助背光。
在主菜单下按键及键可开关液晶的辅助背光。
设定不可保存。
3．修改当前通道在自动、手动、显示等菜单中按键及键可改变当前的默认存储通道。
4．设置菜单在主菜单下按键后进入设置菜单，你可以在此菜单中修改道岔号、当前时钟、打印数据间隔。
1)改变当前的道岔号在设置菜单中选择1进入。
显示当前的道岔号，随光标位置输入新的道岔号后按确定完成修改。
2)调整日期、时钟在设置菜单中选择2开始进行调整。
随光标位置输入新的日期、时间后按确定完成修改。
3)修改打印数据间隔在设置菜单中选择3进行修改。
首先显示的是当前的打印数键或键来进行修改，设定范围为0.15s – 0.9s，设定间隔为 0.15s。
三、电池充电当电池电量降至30 %时，仪器的蜂鸣器鸣响，电池欠电报警，请立即停止使用，并请及时充电。
当可能较长时间不用时，请带电保存。
并请每3个月充电一次。
电池的充电时间为12-16 小时。
四、连接、联线请将综合测试线的电压测试线并接在转辙机电机电源线的任意两相上。
请将综合测试线的电流测试线串接在转辙机电源线的回路中。
请将综合测试线的时间测试线接在转辙机到位闭合的一组备用接点上。
请将拉力传感器替换转辙机与安装装置的连接销后用联线与仪器连接。
综合测试仪使用说明一、主要用途及特点HD6618综合测试仪是由选频放大器、微波频率计、功率计、扫频图示仪组成的综合测试教学系统。
本仪器为通用型仪器可广泛用于5-2700MHz范围内各种无线电网络、接收和发射设备的扫频动态测试。
如有源、无源四端网络，滤波器，放大器等传输特性和反射特性的测量。
本仪器具有优良的特点，可满足室内外的不同工作环境：频带宽，可进行全频二次扫频，满足宽带测试要求；也可进行窄带扫频和给出稳点的点频作为信号源之用。
是高等院校的基础测试配套产品。
1、产品使用前的校准按图5连接后打开电源，适当调节辉度，调节仪器背面的X轴增益和X轴位移，使扫描基线出现，长度大于18格。
按下Y轴衰减×10的按键，调节Y轴增益和位移，使图形显示在屏幕中央，置仪器后面板的断续开关为断续状态，输出衰减器置于0dB，扫频宽度调至最大。
按入100MHz标记按键，调节频标幅度适中，此时屏幕上显示出如图5所示的图形。
微调显示器Y轴增益，使方块图形的高度约为10-12格。
当工作频段开关置于5-1000MHz 时，图形上先显示出零拍标记，随后第一个大标记为100MHz；当工作频段开关置于2000M-2700M，图形显示的第一个大标记为2000MHz，按下10MHz标记按键，可以计数出2010MHz、2020MHz……，当窄带使用时，可将扫频宽度减少，按下1MHz标记按键，可以用1MHz为间隔计数频率。
无论在第一频段还是在第二频段，其扫频平坦度在全扫时均应在±0.3dB之内。
2、功率和频率的计量2．1功率的计量本系统自带功率测量功能，先按图6连接好功率测量，置本仪器的连续/断续开关为连续状态，输出衰减置于0dB，扫频宽度调至最小（接近单频），调节功能按键，使P和mW 指示灯点亮，调节你想输出信号的频率，测试其功率。
注意此功率计的测量范围，如果送入信号功率值大于其测量范围的最大值，数码管显示“P P P P P”，如果送入信号功率值小于其测量范围值的最小值，数码显示“―――――”。
GH-6908
智能型太阳能光伏接线盒综合测试仪
使用说明书
中国江苏
扬州国亨电气有限公司
用户手册
一、概述
GH-6908智能型太阳能光伏接线盒综合测试仪是针对光伏接线盒及其它配套组件的电气特性测试而研制的专用测试仪器，可测试接线盒及其组件的压降、漏电流、温漂以及导通直流电阻等参数，能满足20—500W接线盒（6个二极管至一个二极管）的测试所需的要求，它可以广泛应用在接线盒生产厂家和光伏组件生产厂家对接线盒电气性能参数测试，以提高接线盒产品的性能及质量。
GH-6908智能型太阳能光伏接线盒综合测试仪采用微电脑控制，320*240点阵的大液晶屏幕显示，测量快速，显示清晰明了。
并带有故障报警的功能。
测量时无需用户反复拔插接线端子倒线，按照人机对话的方式，一次性全自动快速准确地检测光伏接线盒所有电气性能参数，提高用户的工作效率。
二、功能及技术指标
2.1功能
1.二极管的伏安特性，即导通压降值；
2.二极管反向漏电流；
3.通流温升试验，是通过一定工作电流和一定的时间，反复检测常温下和高温下二极管的导通
压降和反向漏电流；
4.导通直流电阻测试，可以通过测试导线的电阻值判断接线盒引线是否短芯、是否铆压可靠等；
5.可以设置漏电流和导通压降阈值（极限值），
6.二极管反接或损坏有蜂鸣报警、灯光报警和中文提示。
2.2技术指标
1.电流设定 0-25A（可根据二极管的数量来设定）
2.电压设定 1-250V任意值；
3.漏电流测量范围 0-100mA 精度0.1%；
4.导通压降测量范围 0-20V精度0.1%；
5.导通电阻测量范围 0-2000mΩ精度0.1%；
6.显示位数 4位；
7.通流计时时间整定 0-30秒；
8.工作电源: 50Hz 220V±10%/500W
9.外形尺寸：480*200*400mm
10.仪器重量：16Kg
三、产品面板结构
功能按键介绍
外控——此键是确定键的外接口，方便用户接脚踏开关。
复位——测试过程中有意外情况，按此键立即终止测试，或者“死机”情况下按此键复位；
↑——上下移动光标，设置电流、电压等测试条件参数时，按此键数字0-9变化；
→——光标右移；
确定——按此键确定屏幕提示的操作；
三、仪器操作
测试线的制作：
1、将接线盒两引线插头自制的配套线的插孔里，“综合功能测试”方式下，如果需要同时测试盒体引线的导通电阻时，需要将T+、T-两测试连接线接到接线盒内部电池片接线端上，需要注意正负极，如图所示。
（如果不接T+、T-则显示的导通电阻是：二极管的电阻+引线电阻的和值。
）
2、打开仪器面板电源开关，仪器显示：
3、按“确定”键，进入主菜单：
反复按“↑”键，光标循环显示要测试的项目，按“确定”键可以进入对应的项目测试；
“综合功能测试”——自动测试二极管额定电流下的导通压降、反向漏电流、导通电阻；
“伏安特性测试”——自动测试二极管额定电流下的导通压降；
“反压漏流测试”——自动测试二极管额定电压下的漏电流；
“通流温升试验”——设置电流、电压、通流时间，通入预置的电流，并倒计时，自动测试常温和
高温下的二极管导通压降和反向漏电流，判断二极管的温度漂移情况；
“导通电阻测试”——测试接线盒的引线导通电阻值；
3.1按“↑”键光标移动到“综合功能测试”，按“确定”键，显示：
配合使用“↑”和“→”键，设定二极管的测试条件：
正向电流：接线盒的额定工作电流；
反向电压：接线盒的最大工作电压；
正向压降阈值：二极管正向压降最大值，测试结果超出该值就报警，该值随温度变化有微小变化；
反向漏流阈值：二极管最大漏电流值，该值随温度变化明显，设定时最好要参考当前的温度情况；
3.2 设定好测试条件后，按“确定”键，仪器自动保存当前的测试条件（下次使用时可以不用再设置）
并进入测试状态。
3.3显示测试结果：
测试结果小于预置的阈值就如上图显示，在对应的结果后面标记√，如果超出阈值，
则显示如下图，提请用户注意：（有声光报警）
测试结束后，换下一个接线盒插入，按“确定”键直接进行下一个试品测试；如果需要重新设置测试条件的，可按“复位”键返回主界面。
3.4 按“↑”键光标移动到“伏安特性测试”，按“确定”键，显示：
屏幕显示的默认“综合功能测试”菜单里设定的工作条件，可以根据需要修改(只需要修改正向电流和正向压降阈值)，按“确定”键，稍候测试结束，显示测试结果：
测试结束后，换下一个接线盒插入，按“确定”键直接进行下一个试品测试；
按“复位”键返回主界面。
3.3按“↑”键光标移动到“反压漏流测试”，按“确定”键，显示：
屏幕显示的默认“综合功能测试”菜单里设定的工作条件，可以根据需要修改(只需要修改反向电压和反向漏电流阈值)，按“确定”键，稍候测试结束，显示测试结果：
测试结束后，换下一个接线盒插入，按“确定”键直接进行下一个试品测试；
按“复位”键返回主界面。
3.4按“↑”键光标移动到“通流温升试验”，按“确定”键，显示：
可以对照“综合功能测试”的测试条件设置方法设置各选项，按“确定”键，仪器保存测试参数，进入测试：
仪器自动测试常温条件下的二极管压降值和漏电流值，并开始倒计时，屏幕实时显示当前二极管温度值，中途需要停止测试，可以按复位键立即停止测试，倒计时到0后，仪器自动重新测量一次高温下二极管压降值和漏电流值，显示测试结果：
按“复位”键返回主界面。
3.5导通电阻测试接线方法如下图：
正极引线线电阻测试接线图：
负极引线线电阻测试接线图
对照上图接好测试线，按“↑”键光标移动到“导通电阻测试”，按“确定”键，显示：
接线盒额定电流大于10A，测试电流为10A，额定电流小于10A，测试电流为额定电流，设置好电流值，按“确定”键，得出结果：
按“复位”键返回主界面。
小技巧：
测试正向压降通常要比理论计算值略大零点几伏，这是正常现象，因为显示的正向压降是二极管的正向压降+ 导线直流电阻+ 各个接头的接触电阻总和，如果发现结果超出理论值太大，需要分别检测各个电阻值甄别原因；
‘导通电阻测’’功能中的正向压降结果能帮助用户准确有效地判断，准确测试二极管正向压降的接线图如下：
这种接线方式采用“导通电阻测试”功能，能扣除导线电阻压降和接触电阻压降，准确获得二极管的正向压降；
四、注意事项
1、同一接线盒频繁测试，可能出现二极管压降减小、漏电流加大的现象，这是因为频繁测试，
二极管发热所致，这是正常现象；
2、测试的二极管的压降超过阈值，不一定是二极管质量问题，要考虑到正负极引线的电阻值和
接触电阻值的影响，引线断丝或焊接、铆压不牢会造成测试线的导通电阻加大，从而导致整
个回路压降超过阈值，此时可以通过使用“导通电阻测试”功能测试导通电阻判断原因；
3、测试导通电阻的自制转接线必须保证可靠，插头插座簧片要接触可靠，过松要及时更换，以
免大电流测试烧坏簧片；
4、仪器四周必须通风良好，保证散热通道畅通；
参考资料:/products.asp?Id=153。
