XK3190-A9称重显示器2002年11月版目录第一章技术参数 1第二章安装 2一. 仪表前功能视图和后功能视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法9一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 打印操作九. 记录的清除操作十. 记忆皮重的输入方法第四章维护保养和注意事项13 第五章信息提示14附录16亲爱的用户：在使用仪表前，敬请阅读使用说明书。
第一章 技术参数1. 型号 XK3190-A9称重显示器2. 模拟部分转换原理双积分式A/D输入信号范围0 ～ 18mV最大净输入信号18mV转换速度10～15次/秒A/D转换分辨码50万码非线性＜ 0.01%F.S满量程温度系数8PPM/℃标定全部采用键盘操作完成供桥电源DC，8V，可连接6个350Ω的传感器或12个700Ω的传感器传感器的连接方式采用6线式，长线自动补偿3. 显示7位LED，字高0.56英寸，7个状态指示符，3个电量指示符显示周期 100ms分度值1/2/5/10/20/50/100 可选4. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。
精度+ 5s/24h，不受断电影响。
5. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关6. 大屏幕显示器接口串行输出方式传输方式电流环 / RS232信号传输的数据格式11位波特率 600传输距离≤30米7. 串行通讯接口传输方式RS232C波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离≤30米8. 打印接口标准并行输出接口可配TpuP16微型打印机、TM800、KX－P1121、LQ1600K宽行打印机9. 数据贮存可贮存255个车号和皮重、100个货号、205组称重记录10. 使用电源交流电源 AC 180 -- 240V 49Hz -- 51Hz直流电源采用CP7－12蓄电池供电（12V，外接）蓄电池使用时间约20小时（充足电后使用）蓄电池充电时间约30小时交流保险丝 500mA直流保险丝 1.5A11. 使用环境使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤85％RH预热时间15分钟12. 外形310×195×186 (mm)自重约2.5公斤( 1 )第二章 安 装 联 接 一.仪表前功能视图和后功能视图 :(图2－1 ) 前功能视图(图2－2 ) 后功能视图( 2 )二、传感器与仪表的连接1、传感器的连接采用9芯插头座。

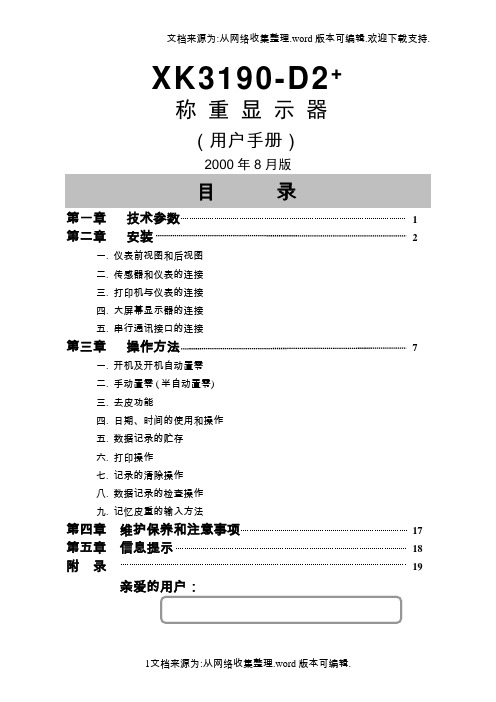

XK3190-D2+称重显示器（用户手册）2000年8月版目录第一章技术参数 1 第二章安装 2一. 仪表前视图和后视图二. 传感器和仪表的连接三. 打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法7一. 开机及开机自动置零二. 手动置零(半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 数据记录的贮存六. 打印操作七. 记录的清除操作八. 数据记录的检查操作九. 记忆皮重的输入方法第四章维护保养和注意事项17 第五章信息提示18 附录19亲爱的用户：在使用仪表前，敬请阅读使用说明书。
X K 3 1 9 0 - D 2+技术参数第一章技术参数1. 型号XK3190-D2＋称重显示器2. 转换原理双积分式A/D3. 输入信号范围0 ～30mV4. A/D转换分辨码70万5. 显示6位荧光显示，字高0.8英寸，6个状态指示符6. 分度值1/2/5/10/20/50/100 可选7. 键盘轻触式薄膜开关8. 时钟可显示年/月/日，时/分/秒，自动闰年、闰月9. 大屏幕显示器接口采用串行输出方式：20mA电流环信号传输距离≤2000米RS232信号传输距离≤30米(RS232信号输出)10. 打印接口标准并行输出接口，可连接仪表指定的打印机11. 串行通讯接口波特率可选20mA电流环信号输出，传输距离约2000米。
（选配）RS232C输出，传输距离约30米；12. 数据贮存可贮存255个车号和皮重、100个货号、512组记录，13. 使用环境电源AC 180 -- 240V 49Hz -- 51Hz使用温度0℃-- 40℃储运温度－25℃-- 55℃相对湿度≤90％RH预热时间15分钟保险丝200mA( 1 )X K 3 1 9 0 - D 2+安装联接第二章安装联接一.仪表前视图和后视图:1 2 3单位：千克货号车号标定检查4 5 6贮存打印补充打印报表打印输入7 8 9累计打印打印设置预置皮重称重自动日期时间稳定去皮零位0清除F1 去皮置零日期时间存皮重开关(图2－1 ) 前视图( 25芯) (15芯) ( 9芯)打印输出口RS232C、20mA电流环通讯口传感器输入口以及大屏幕输出口（铭牌）电源保险丝(图2－2 ) 后视图( 2 )X K 3 1 9 0 - D 2+安装联接二. 传感器与仪表的连接1.传感器的连接采用9芯RS232插头座。
XK3190-DS8 数字式称重显示器第一章技术参数 1 第二章安装 2一. 仪表前功能示意图和后功能示意图二. 传感器和仪表的连接三. 打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法9一. 开机及开机自动置零二. 手动置零(半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 数据记录的贮存七. 打印操作八.车号选择及字母输入九.报表打印十.查询记录十一.记录的清除操作十二.记忆皮重的输入方法十三. 显示亮度调节十四. 毛净重切换十五. 面板式微打走纸第四章选配件说明18一．概述二．参数设置三．开关量输入输出扩展模块四．以太网扩展模块五．模拟量4-20mA输出扩展模块六．工业MODBUS通讯扩展模块七．无线射频RF通讯扩展模块八．短信SMS /物联网GPRS扩展模块九．物联网WIFI / 以太网扩展模块第五章维护保养和注意事项27 第六章信息提示28附录29第四章维护保养和注意事项18第五章信息提示19 附录 20(V1.10版)在使用仪表前，敬请阅读使用说明书。
第一章技术参数1、型号：XK3190-DS82、数字传感器接口：接口方式：RS485传输距离：≤1000米传输速度：9600 baud信号电源：DC10V，≤400mA接口能力：1~16个数字传感器兼容协议：耀华数字传感器通讯协议支持厂家：中航、广测、本源、博达、锐马、华兰海等支持耀华协议的数字传感器在选购配套的数字传感器时请注意它是否支持耀华协议。
3、显示：7位1英寸超高亮度米字LED显示，10个状态指示符。
4、键盘：数字键0 ~ 9功能键24个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年闰月；不受断电影响。
6、电子铅封：可检测记录仪表打开情况。
7、大屏幕显示接口传输方式串行输出方式，20mA电流环信号传输波特率600 传输距离≤1200米8、串行通讯接口传输方式串口0：RS232/RS485串口1：RS232波特率600/1200/2400/4800/9600/19200/38400可选传输距离RS232 ≤30米；RS485 ≤1200米9、打印接口标准并行输出接口：DS-300、LQ300K＋、KX-P1121、KX-P1131等宽行打印机POS58、T58D等热敏微打；TpuP16微型打印机、LX300+宽行打印机（仅支持英文打印）。
XK3190-A1+称重显示器使用说明书2005年12月版目录第一章主要参数1第二章安装2一. 仪表前功能视图和后功能视图二. 键盘功能三. 传感器和仪表的连接第三章操作说明5一. 开机及开机自动置零二. 手动置零 (半自动置零)三. 去皮功能四. 大屏幕与仪表的连接、使用五. 打印机与仪表的连接、使用六. 串行通讯接口与仪表的联接和使用七. 日期、时间的设置八. 数据贮存、检查、清除第四章维护保养和注意事项11第五章信息提示的一般意义12亲爱的用户：在使用仪表前，敬请仔细阅读说明书!X K 3 1 9 0 - A 1+第一章主要参数1. 型号：XK3190-A1+称重显示器2. 准确度: Ⅲ级,n=30003. 采样速度：≥5次/秒4. 传感器灵敏度范围：1～3mV / V5. 分度值： 1/2/5/10/20/50/100可选6. 显示：7位LED，7个状态指示7. 时钟：可显示年/月/日和时/分/秒8. 大屏幕显示接口：采用串行输出方式：电流环信号,传输距离≤50米，RS232信号，传输距离≤30米。
9. 通讯接口：RS232C；波特率600/1200/2400/4800/9600可选10. 打印接口：并行输出口, 可配TPup16微型打印机或TM800或KXP-1121或 LQ-300K或LQ -1600K宽行打印机。
11. 使用电源: AC 220V（-15%~+10%）；50Hz（-2%~+2%）12. 使用温度、湿度： 0～40℃；≤90%RH13. 储运温度：-20～50℃14. 保险丝： 300mA( 1 )X X K 3 1 9 0 - A 1+第二章安装及键盘功能一. 仪表前功能示意图和后功能示意图 :1 2 3单位：千克累计预置功能去皮输入皮重4 5 6 0清除检查日期贮存称重功累自日时去稳能计动期间皮定 7 8 9打印标定时间打印置零设置(图2 - 1 ) 前功能示意图( 25芯 ) ( 15芯 ) ( 9芯 )打印输出口 RS232C；大屏幕输出口传感器输入口( 铭牌 )电源保险丝(图2 - 2 ) 后功能示意图( 2 )X K 3 1 9 0 - A 1+二. 键盘功能1. 在此软件版本中，复合键[累计]、[功能]无效。
* *XK3190-A9＋称重显示控制器2008 年01 月版* *目录第一章技术参数1第二章安装3一. 仪表前功能示意图和后功能示意图二. 传感器和仪表的联接三. 打印机与仪表的联接四. 大屏幕与仪表的联接使用五. 串行通讯接口与仪表的联接使用第三章操作方法10一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能操作四. 日期、时间的设置和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存操作八. 打印操作九. 报表打印十. 记录的清除操作十一. 记忆皮重的输入方法十二.节电功能十三.查看软件版本号第四章维护保养和注意事项16第五章信息提示16附录18亲爱的用户：在使用仪表前，敬请阅读使用说明书第一章技术参数1. 型号XK3190-A9+称重显示器2. 准确度: 3 级,n=30003.模拟部分转换原理Δ－Σ式A/D 输入信号范围-16 mV～ 18 mV转换速度每秒10 次A/D 转换分辨码100 万码标定全部采用键盘操作完成供桥电源DC，5V，可连接8个350Ω的传感器或16 个700Ω的传感器传感器的联接方式采用6线式，长线自动补偿4. 显示7 位L ED， 7 个状态指示符，3 个电量指示符显示周期100ms分度值1/2/5/10/20/50/100 可选5. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。
6. 键盘数字键0～9功能键15 个（其中10 个与数字键复合使用）键材料轻触式薄膜开关7. 大屏幕显示器接口串行输出方式传输方式电流环 / RS232 信号传输的数据格式11 位波特率600传输距离≤30m8. 串行通讯接口传输方式RS232C/RS422(选配)/ RS485(选配)波特率波特率可选600/1200/2400/4800/9600传输的数据格式10 位：1 位起始位、8 位数据位（ASCⅡ编码）、1 位停止位传输距离RS232：≤30mRS422/RS485：≤1200m9. 打印接口标准并行输出接口：可配T puP16 微型打印机；TM800、KX－P1121、KX－P1131、LQ300K＋、LQ1600K 等宽行打印机；POS58、T58D 等热敏微打。
耀华并联式接线盒使用说明
一、概述
本接线盒采用并联调整电位器的方式来修正四角误差。
采用200KΩ高精度电位器（20圈）。
接线方式为压接、焊接可选。
供桥电源和信号上各并联一个18V的TVS管防浪涌冲击（如供桥电压大于15V请拆去这两个TVS管）。
二、预调
1、在不接传感器的情况下，把仪表的供桥电源接到OUT接线端子的IN+和IN-上，打
开仪表电源。
2、用数字式万用表电压档测量其他接线端子的IN+和IN-的电压，通过调节相对应的
电位器（例如测A接线端子时调节Ar电位器），把它们的电压都调为U s。
U s = U0（10+R）/（15+R）
U0为供桥电压，R为调节后电位器的电阻值（KΩ）。
三、接线
E+表示供桥正；E-表示供桥负；IN+表示信号正；IN-表示信号负；接屏蔽线的屏蔽层。
A、B、C、D、E、F、G、H接线端子接传感器，OUT接线端子接仪表。
四、修正四角误差
Xr电位器对应的是X接线端子所连的传感器（X为A、B、C、D、E、F、G、H）。
顺时针调节电位器，则电位器的电阻值变大，所对应的传感器所占的比重也变大。
逆时针调节电位器，则电位器的电阻值变小，所对应的传感器所占的比重也变小。
请注意：电位器调节的比例是非线性的，当电位器接近0Ω时调节的比例较大，接近200KΩ时调节比例较小。
如一样都调一圈（10KΩ），接近0Ω时可能会调千分之七左右，而接近200K Ω时可能不到千分之一。
五、印板丝网图。
