遂道防水接线盒安装说明书

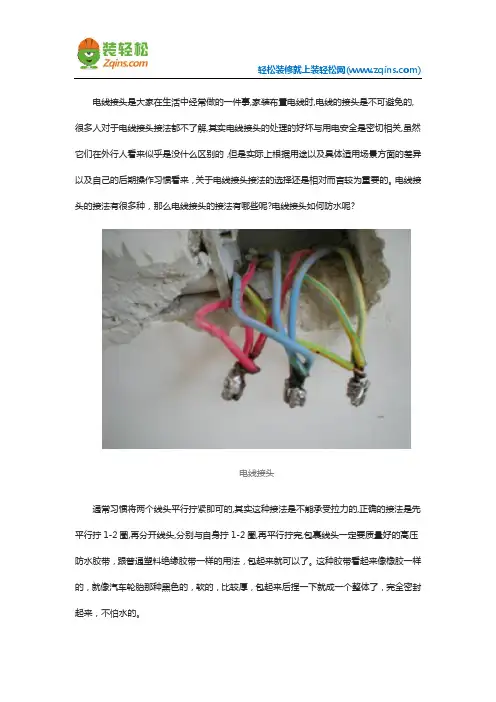

电线接头是大家在生活中经常做的一件事,家装布置电线时,电线的接头是不可避免的,很多人对于电线接头接法都不了解,其实电线接头的处理的好坏与用电安全是密切相关,虽然它们在外行人看来似乎是没什么区别的，但是实际上根据用途以及具体适用场景方面的差异以及自己的后期操作习惯看来，关于电线接头接法的选择还是相对而言较为重要的。

电线接头的接法有很多种，那么电线接头的接法有哪些呢?电线接头如何防水呢?电线接头通常习惯将两个线头平行拧紧即可的,其实这种接法是不能承受拉力的,正确的接法是先平行拧1-2圈,再分开线头,分别与自身拧1-2圈,再平行拧完,包裹线头一定要质量好的高压防水胶带，跟普通塑料绝缘胶带一样的用法，包起来就可以了。

这种胶带看起来像橡胶一样的，就像汽车轮胎那种黑色的，软的，比较厚，包起来后捏一下就成一个整体了，完全密封起来，不怕水的。

电线接头线路中有外接电源时的接法,通常的电线接头都是这样的接法,才能保证电线接头不发生打火、短路,与接触不良的现象,分支线路就是这种接法,电源线接头分为“十”字接法、“-”字接法、“丁”字接法等等。

接头应缠牢，光滑无刺。

在线头断开前，应先用钢丝钳丝轻压一下，再缠绕至口处，然后左右摆动，线头就会很地服贴地在接头处断开。

如果接头在干燥处，应先用绝缘黑布裹两层，再裹塑料胶带(也叫PVC胶粘带)两层，再用绝缘自粘带拉长200%左右裹二三层，最后裹两层塑料胶带。

不能直接使用塑料胶带,因为塑料胶带时间一长易生胶错位、胶开;电器负荷重时，接头发热，塑料胶带易熔化收缩;电源接头在接线盒内相互压，接头有毛刺时，很容易戳空塑料胶带等，这些隐患直接危及人身安全，引起线路适中，造成火灾。

而使用绝缘黑胶布就不会出现以上情况，它具有一定的强度、柔性，能长期紧裹着接头处，受时间及温度影响而干固定型，不会脱落，并且阻燃。

再者，用绝缘黑胶布裹后再裹胶带能防潮、防锈。

当然，绝缘自粘带也有缺陷，它虽防水性能好但易破，所以最后需裹上两层塑料胶带作保护层，接头与接头的绝缘自粘带相互不粘，性能更好。

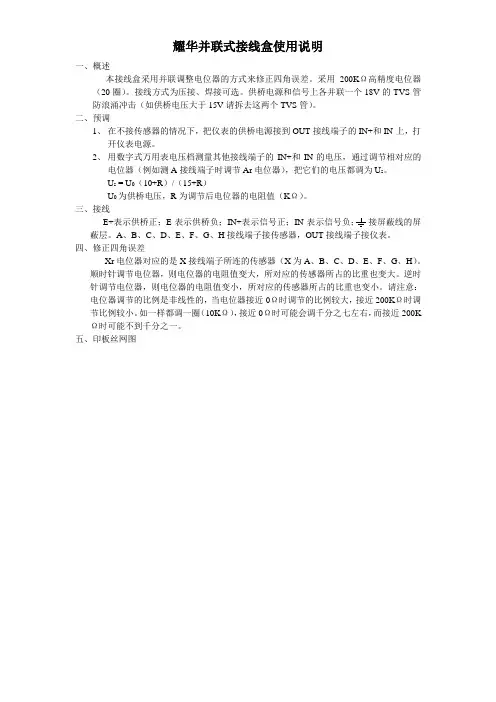

耀华并联式接线盒使用说明
一、概述
本接线盒采用并联调整电位器的方式来修正四角误差。

采用200KΩ高精度电位器（20圈）。

接线方式为压接、焊接可选。

供桥电源和信号上各并联一个18V的TVS管防浪涌冲击（如供桥电压大于15V请拆去这两个TVS管）。

二、预调
1、在不接传感器的情况下，把仪表的供桥电源接到OUT接线端子的IN+和IN-上，打
开仪表电源。

2、用数字式万用表电压档测量其他接线端子的IN+和IN-的电压，通过调节相对应的
电位器（例如测A接线端子时调节Ar电位器），把它们的电压都调为U s。

U s = U0（10+R）/（15+R）
U0为供桥电压，R为调节后电位器的电阻值（KΩ）。

三、接线
E+表示供桥正；E-表示供桥负；IN+表示信号正；IN-表示信号负；接屏蔽线的屏蔽层。

A、B、C、D、E、F、G、H接线端子接传感器，OUT接线端子接仪表。

四、修正四角误差
Xr电位器对应的是X接线端子所连的传感器（X为A、B、C、D、E、F、G、H）。

顺时针调节电位器，则电位器的电阻值变大，所对应的传感器所占的比重也变大。

逆时针调节电位器，则电位器的电阻值变小，所对应的传感器所占的比重也变小。

请注意：电位器调节的比例是非线性的，当电位器接近0Ω时调节的比例较大，接近200KΩ时调节比例较小。

如一样都调一圈（10KΩ），接近0Ω时可能会调千分之七左右，而接近200K Ω时可能不到千分之一。

五、印板丝网图。

工程名称交底日期
施工单位分项工程名称二衬防水
交底提要二衬防水施工
交底内容：
3.3、施工缝
将施工缝已硬化的砼表面浮浆、松动砂石清除干净，进行彻底凿毛，用水冲洗干净。

施工缝采用水泥基渗透结晶防水涂料+双道遇水膨胀止水胶。

详见图。

施工缝防水图
3.3.1、水泥基渗透结晶防水涂料施工工艺
配比：涂料：水=1:（0.25~0.3），即每桶25千克兑水约6.5千克
施工方法：将涂料缓缓倒入清洁的凉水中用电动搅拌器搅拌到均匀无结块。

让浆料静置熟化约3分钟，再搅拌约30秒，十字交叉至少涂刷两层，当上一层已固化，产生足够的强度后，可进行下一层施工。

开调的浆料在半小时用完。

在24小时内对涂层进行喷雾水保养。

勿将本产品和其它材料混合使用。

注意事项：
1）基面干燥应对基面充分湿润，涂层干燥过快时会造成涂层材料缺水，水化反应进行不完全达不到相应的强度，甚至造成粉化，因此应及时对施工缝面进行适当喷雾湿润，使涂层水化反应充足，以提高涂层的粘结强度和渗透性。

审核人交底人接受交底人。

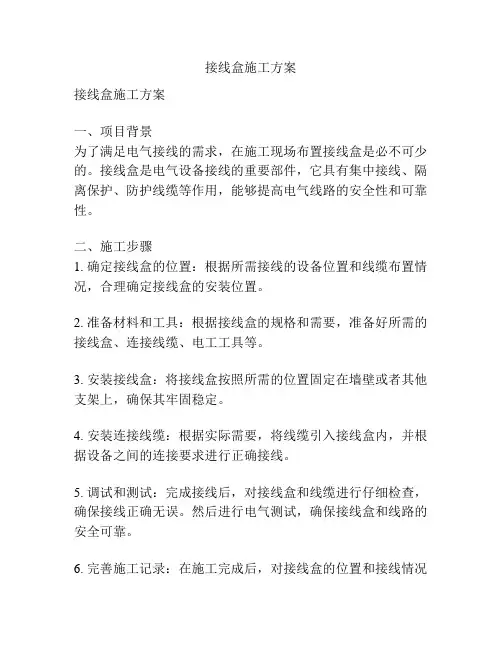

接线盒施工方案接线盒施工方案一、项目背景为了满足电气接线的需求，在施工现场布置接线盒是必不可少的。

接线盒是电气设备接线的重要部件，它具有集中接线、隔离保护、防护线缆等作用，能够提高电气线路的安全性和可靠性。

二、施工步骤1. 确定接线盒的位置：根据所需接线的设备位置和线缆布置情况，合理确定接线盒的安装位置。

2. 准备材料和工具：根据接线盒的规格和需要，准备好所需的接线盒、连接线缆、电工工具等。

3. 安装接线盒：将接线盒按照所需的位置固定在墙壁或者其他支架上，确保其牢固稳定。

4. 安装连接线缆：根据实际需要，将线缆引入接线盒内，并根据设备之间的连接要求进行正确接线。

5. 调试和测试：完成接线后，对接线盒和线缆进行仔细检查，确保接线正确无误。

然后进行电气测试，确保接线盒和线路的安全可靠。

6. 完善施工记录：在施工完成后，对接线盒的位置和接线情况进行记录，并做好维护维修的标志，为后期的运维提供便利。

三、施工要点1. 接线盒的选择：根据所需接线的设备种类和线缆规格，选择适合的接线盒进行安装。

2. 接线盒的布线规划：在安装接线盒前，要结合设备的位置布置和线缆走向，合理规划接线盒的布线路径，减少线缆的折弯和过长。

3. 接线盒的固定：在固定接线盒时，要选用可靠的固定方式，确保接线盒的位置稳定，不易松动。

4. 接线的准确性：接线盒是电气线路的关键部分，接线的准确性直接影响线路的安全性和可靠性。

在接线前，要仔细查看和核对接线图，按照正确的接线方式进行接线。

5. 测试的重要性：接线完成后，一定要进行仔细的电气测试，包括绝缘测试、接地测试和线路通路测试等，确保接线盒和线路没有短路、漏电等问题。

四、施工安全注意事项1. 工作时必须佩戴好安全防护用品，如安全帽、绝缘手套等，确保施工人员的人身安全。

2. 在施工过程中，严禁使用有缺陷的接线盒和线缆，确保材料的质量符合标准要求。

3. 注意施工现场的通风、防火等安全要求，防止发生火灾和其他事故。

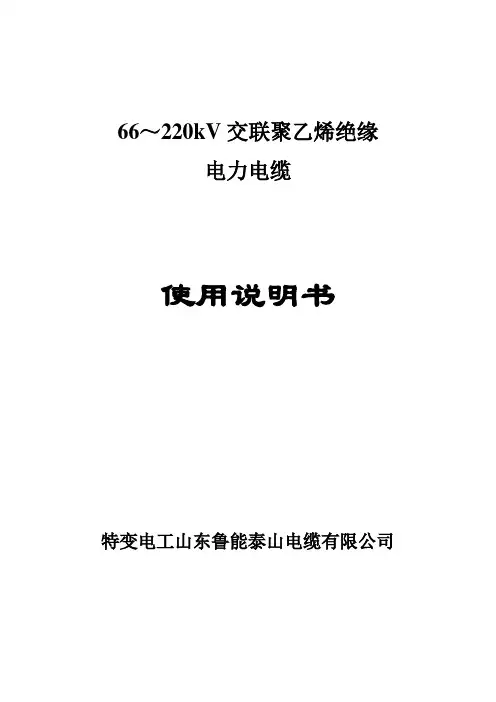

66～220kV交联聚乙烯绝缘电力电缆使用说明书特变电工山东鲁能泰山电缆有限公司编制说明首先感谢贵公司选用我公司的产品，为确保产品能够正常投入运行，对产品出厂后的运输、保管、敷设作业、接头作业及运行维护等环节需要加以足够的重视。

同时为规范我公司生产的高压交联电缆的安装及使用，便于用户能够正确、安全地使用我公司的产品。

本着为用户提供优质规范服务的原则，特编制本使用说明书。

本说明书介绍了电缆的使用环境，使用条件，吊装、贮存、运输，电缆敷设、安装，电缆运行和维护的注意事项。

本说明书在起草、编制及使用过程中，可能有不足的地方，请领导专家批评、指正。

1、使用环境电缆可直埋地下、隧道或穿管中等；可在潮湿环境及地下水位较高的地方使用，并能承受一定的压力和拉力。

2、使用条件：2.1电力系统额定电压电缆允许的额定电压U0、U、U m值如下：表中：U0：电缆设计用的导体与屏蔽或金属屏蔽之间的额定电压（相电压）U：电缆设计时用的导体之间的额定电压（线电压）U m：设备最高电压（使用设备的系统最高电压的最大值）2.2频率：49～61Hz2.3电缆导体最高额定工作温度：90℃。

2.4电缆导体短路时最高额定工作温度（短路时间不超过5s）：250℃。

2.5系统中性点接地方式：66kV电缆：经消弧线圈接地。

110～220kV电缆：直接接地系统。

3、吊装、贮存、运输3.1吊装电缆应用满足重量要求的起重机及钢缆吊装，严禁几盘同时吊装，严禁从高处扔下装有电缆的电缆盘，严禁机械损伤电缆，吊装时不得磕碰、吊斜，起吊点要正确，要轻吊轻放。

详见附图1。

3.2电缆盘不允许平放或溜放，电缆附件应避免在露天存放，电缆及附件应避免接触有腐蚀性的物质，应采取必要的防火措施。

并有专人经常巡视，防止因意外情况造成电缆及附件受到损伤。

3.3装在车、船等运输工具上的电缆盘必须平稳放置，采用合适方法固定（如线盘托），防止互相碰撞或翻倒。

3.4电缆盘（不论有无托架）放置的位置要平整，不得存放于大于5度的斜面上。

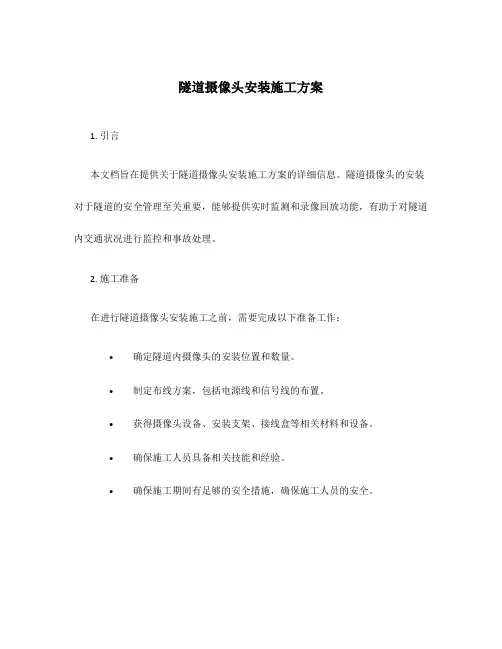

隧道摄像头安装施工方案1. 引言本文档旨在提供关于隧道摄像头安装施工方案的详细信息。

隧道摄像头的安装对于隧道的安全管理至关重要，能够提供实时监测和录像回放功能，有助于对隧道内交通状况进行监控和事故处理。

2. 施工准备在进行隧道摄像头安装施工之前，需要完成以下准备工作：•确定隧道内摄像头的安装位置和数量。

•制定布线方案，包括电源线和信号线的布置。

•获得摄像头设备、安装支架、接线盒等相关材料和设备。

•确保施工人员具备相关技能和经验。

•确保施工期间有足够的安全措施，确保施工人员的安全。

3. 施工步骤3.1 安装支架根据摄像头的位置和角度要求，在隧道内的墙壁或天花板上安装支架。

确保支架稳固可靠，能够承受摄像头的重量，并使摄像头达到最佳监控角度。

3.2 安装摄像头将摄像头安装到支架上，根据摄像头的安装说明书进行正确连接。

调整摄像头的角度和焦距，使其能够覆盖到所需的监控范围。

3.3 布线连接将摄像头的信号线和电源线经过隧道壁面或天花板的预留通道，连接到摄像头的接线盒。

确保布线整齐美观，并采取防水和防尘措施，以保护连接线的稳定性和耐久性。

3.4 电源接入将摄像头的电源线接入到隧道内的电源供应系统中。

根据实际情况，可以选择直接接入交流电源或者通过准备的直流电源供电。

3.5 测试和调试在完成摄像头的安装和布线之后，进行测试和调试，确保摄像头的正常工作。

测试包括连接测试、图像监控测试以及录像回放测试等。

3.6 隧道交通管控中心的接入将摄像头所采集的图像和数据接入到隧道交通管控中心，以实现对摄像头的统一管理和监控。

确保与隧道交通管控中心的接口匹配，并进行相应的配置和调试。

4. 施工注意事项在进行隧道摄像头安装施工的过程中，需要注意以下事项：•施工人员必须佩戴安全帽、防护眼镜和防滑鞋等个人防护装备。

•在进行布线和接线工作时，应避免造成现有设施的损坏。

•在测试和调试过程中，应确保工作区域的安全，避免造成交通堵塞或其他事故发生。

接线盒工程施工方案一、项目概况1.1 项目名称：接线盒工程施工方案1.2 项目地点：施工现场1.3 项目业主：XX公司1.4 项目概述：本工程旨在对接线盒进行施工安装，确保其正常运行，满足相关要求。

二、工程施工组织设计2.1 施工组织机构设置为保证接线盒工程的顺利进行，将成立项目部负责具体的工程管理和施工安排。

项目部设置项目经理、施工员、质量员、安全员等职位，并进行相应的工作分工。

2.2 施工过程管理在工程施工过程中，将进行施工图纸、施工方案等文件的编制和审批，确保施工工作按照计划进行。

同时，对施工过程中的质量、安全等方面进行监督和管理。

2.3 安全生产措施为保证工程施工过程中的安全生产，将严格执行相关安全规定，加强安全教育培训，严格落实安全防护措施，确保施工现场的安全生产。

2.4 其他根据施工实际情况，将进行施工前的综合论证和方案修改，确保施工方案的科学性和可行性。

三、施工内容与工艺要求3.1 施工内容（1）接线盒安装：根据设计要求和图纸进行接线盒的安装工作。

（2）接线盒连接：对已安装的接线盒进行电缆的连接工作。

3.2 工艺要求（1）施工图纸：根据设计图纸进行施工，确保安装位置、尺寸等与设计要求一致。

（2）接线盒安装：采用专业工具和设备进行接线盒的安装，确保其牢固可靠。

（3）接线盒连接：严格按照电缆接线图进行连接，确保连接的准确性和可靠性。

（4）验收标准：对接线盒进行专业验收，确保其满足相关标准要求。

四、施工基本程序4.1 施工准备阶段（1）查看设计图纸，了解施工要求。

（2）准备施工所需的材料、工具和设备。

（3）对施工现场进行布置和清理，确保施工环境整洁。

4.2 施工阶段（1）按照施工图纸和要求进行接线盒的安装工作。

（2）对接线盒进行电缆连接工作。

4.3 施工收尾阶段（1）对施工现场进行清理和整理，确保无安全隐患。

（2）进行接线盒的专业验收和整理施工档案。

五、施工质量控制5.1 施工前的质量控制在施工前，将对接线盒的材料、设备等进行验收，确保其符合施工要求。

JTW-LD3开关量缆式线型定温火灾探测器应用设计与安装说明书上海浦东乐韵电器配件厂一．概述JTW-LD3缆式线型定温探测器是为了满足市场需求，更进一步提高国内同类产品研制和生产的技术条件，保证在特殊环境条件下国家财产的消防安全而研制的缆式线型定温探测器，与火灾报警控制器配套，可广泛用于电站、油库、石华工厂、飞机库、冶金、矿山等等工矿企业电缆隧道、传输带、电控设备以及室内外大型易爆堆垛的火灾探测器报警。

该探测器已通过国家消防产品质量监督检测中心的检测，符和GB16280-2005《线型感温火灾探测器技术要求及实验方法》的技术要求。

二．特点JTW-LD3缆式线型火灾探测器1．由热敏缆线、接线盒、终端盒组成；2．敏感元件为一种特殊电缆，简称热敏电缆，电缆由两根包有热敏绝缘材料的弹性钢丝、普通导线、紧箍带和护套组成；3．当其保护的某一部位或某一点的温度上升到热敏电缆的额定动作温度时，两钢丝间绝缘状态产生变化，产生报警信号；4．工程成本低廉、安装方便灵活，可直接和保护物体接触，其保护距离长、范围广；5．该探测器的报警距离时间适当，动作温度稳定可靠；6．该电缆可长期在水林条件下使用，且具有较好的耐酸、耐碱、耐油和抗腐蚀性能，可应用于粉尘、油烟、腐蚀气体、电磁干扰强、风速大、空气潮湿等恶劣环境。

三．缆式线型火灾探测器产品型号分类1．探测器型号为：2．盒体型号为：四．主要技术性能指标1.J TW-LD3型缆式线型火灾探测器热敏电缆2。

JTW-LD3/J,JTW-LD3/Z型缆式线型火灾探测器接线盒与终端盒五．探测器的安装与使用5.1探测器的结构探测器包括接线盒、热敏电缆和终端盒组成。

具体结构如图1、图2所示图 1 热敏缆线结构图图2 防水型接线盒a,终端盒b端子示意图5.2应用设计说明JTW-LD3缆式线型定温探测器可根据实际工程的应用需要，与各种火灾报警控制器配套，构成各种报警应用模式。

5.2.1二芯电缆应用模式将三芯热敏电缆当作二芯热敏电缆方式使用，即只使用三芯电缆中的两根报警导线（线一、线二），回线不用。

隧道防水板的施工铺设方案隧道防水板在施工应用中一般有三种铺设方法：1、锚钉固定法（热熔垫锚固焊接）2、挂设塑料防水板的无锚钉铺设法.3、暗扣系结挂设法（系带悬吊法）。

前两种铺设现场劳动强度大，防水效果相对较差，目前多采用暗扣系结挂设（系带悬吊法）操作简便.该生产工艺所生产的产品最适宜采用暗扣系结挂设（系带悬吊法），在施工应用中可提高铺设质量和效率,施工方便、造价低,节省工程投资，提高工程质量稳定性，优异于热熔锚固焊接.1、暗扣系结挂设（系带悬吊法）（1）岩面处理。

将外露的锚杆头、钢筋网头齐根切除，并用水泥砂浆抹平。

对于初期支护表面存在的凹凸部分,当矢高/弦长＞1/6时,要作局部找平。

根据找平范围的大小选取补喷砼、抹砂浆或局部挂板模筑砼的方法找平,直到满足矢高/弦长＞1/6时，才算合格。

这样作的目的是为了防止灌筑砼时因防水板局部凹凸被拉破。

（2）挂前拼焊.将幅面较窄的成卷出厂定型产品平铺在地面上，拼焊成便于运输,铺挂的大幅面卷材。

拼焊时应将两块复合土工合成材料的土工膜面相贴焊接.而不得将土工膜板面与土工织物面焊在一起，以防止裂隙水沿接头处土工织物通过毛细渗透，造成渗漏水。

拼焊的接头搭接处宽度不小于100mm。

焊接不允许有漏焊、假焊现象，凡烤焦、焊穿处，必须用塑料片焊贴覆盖。

焊好的大幅面防水材料成卷放置备用。

土工织物面向外。

(3）防水材料的悬挂。

采取“由下向上”、“试铺定位”的悬挂方法。

“由下向上”是指防水材料先从两侧边墙墙脚向上铺起,最后在拱顶合拢这种方法对于大断面隧道，净空高,所需防水材料量大,卷材重的情况较为适用,因为随着铺设位置的不断提高，卷材逐渐被打开,其重量也越来越轻，便于高空作业。

“试铺定位”的悬挂过程如下:将防水卷材逐渐展开,贴着初期支护表面托起,当无纺织物上的吊带贴到初期支护表面时，停下来做好标记,然后将托起部分的防水材料放下,在定好的位置上用电钻打眼，深度100mm左右，将预先系有细铅丝的小木桩钉入,并将高于初期支护表面的部分切除，该高度的一排桩全部钉完后,再把防水材料向上翻起，并贴近初期支护表面，将吊带与铅丝系牢固.沿环向，往上以同样的方法进行下排防水材料吊带的悬挂,直进行至拱顶，转而进行另外一块大幅防水板的悬挂.若为了加快进度，也可数块防水材料同时铺挂，平行作业。

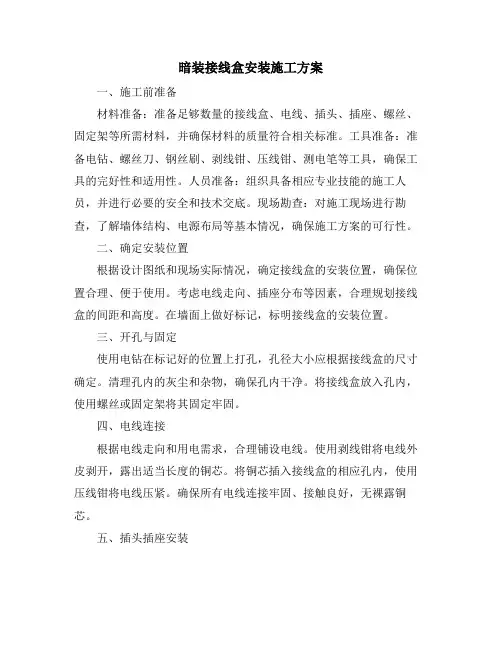

暗装接线盒安装施工方案一、施工前准备材料准备：准备足够数量的接线盒、电线、插头、插座、螺丝、固定架等所需材料，并确保材料的质量符合相关标准。

工具准备：准备电钻、螺丝刀、钢丝刷、剥线钳、压线钳、测电笔等工具，确保工具的完好性和适用性。

人员准备：组织具备相应专业技能的施工人员，并进行必要的安全和技术交底。

现场勘查：对施工现场进行勘查，了解墙体结构、电源布局等基本情况，确保施工方案的可行性。

二、确定安装位置根据设计图纸和现场实际情况，确定接线盒的安装位置，确保位置合理、便于使用。

考虑电线走向、插座分布等因素，合理规划接线盒的间距和高度。

在墙面上做好标记，标明接线盒的安装位置。

三、开孔与固定使用电钻在标记好的位置上打孔，孔径大小应根据接线盒的尺寸确定。

清理孔内的灰尘和杂物，确保孔内干净。

将接线盒放入孔内，使用螺丝或固定架将其固定牢固。

四、电线连接根据电线走向和用电需求，合理铺设电线。

使用剥线钳将电线外皮剥开，露出适当长度的铜芯。

将铜芯插入接线盒的相应孔内，使用压线钳将电线压紧。

确保所有电线连接牢固、接触良好，无裸露铜芯。

五、插头插座安装根据实际需要，选择合适的插头和插座。

将插头插入接线盒的相应孔内，确保插入深度合适。

使用螺丝刀将插座固定在墙面上，确保固定牢固。

检查插头插座的接触情况，确保接触良好、无松动。

六、质量检查检查接线盒的安装位置是否准确、固定是否牢固。

检查电线连接是否牢固、接触是否良好，无裸露铜芯。

检查插头插座的接触情况，确保接触良好、无松动。

使用测电笔检查电路是否通电，确保安装质量符合要求。

七、墙面修补对墙面上的孔洞进行修补，使用与墙面颜色相近的腻子进行填补。

腻子干燥后，使用砂纸进行打磨，确保墙面平整光滑。

如有需要，可涂抹一层乳胶漆或其他墙面涂料，使修补部分与墙面整体色调一致。

八、安全注意事项施工过程中，应严格遵守安全操作规程，确保人员和设备的安全。

在进行电线连接时，应确保电源已关闭，避免触电事故的发生。

隧道防水板、止水带施工要点解析隧道施工中的防排水施工一直是隧道施工中的薄弱项，以往通常的施工方法比较费劲，经过在施工现场不断摸索，我们对其进行了一些改进，使改进后的施工方法变得简单方便、易于掌握，且高效节约。

一、防水板施工防水板是用高分子聚合物制成的防渗水板材，既可以防止液体渗漏，也可以预防气体挥发。

隧道防水板施工要点如下：挂前拼焊：1、在洞外据拟铺挂面积的大小将2～3幅幅面较窄的成卷防水板下料；2、然后将其平铺在地面上拼焊成便于运输、铺挂的大幅面防水板，减少洞内作业的焊缝数量，以提高焊接质量；3、防水板应减少接头；4、防水板拼接采用热合机双焊缝焊接，要求搭接宽度不小于100mm，控制好热合机的温度和速度，保证焊缝质量。

5、焊缝应严密，单条焊缝的有效焊接宽度不应小于12.5mm.注意要点：1、焊接前待焊接头板面应擦净，并应应根据材质通过试验确定焊接温度和速度。

2、焊接时应避免漏焊、虚焊、烤焦或焊穿。

3、沿隧道纵向一次铺挂长度宜比本次二次衬砌施工长度多1.0m左右，以使与下一循环的防水层相接;同时可使防水层接缝与衬砌混凝土接缝错开1.0m左右，有利于防止混凝土施工缝渗漏水。

施工要点：1、为保证防水板铺挂质量，应先进行试铺定位。

2、固定点间距的控制：尺量检查，固定点间距拱部0.5～0.7m，侧墙1.0～1.2m，在凹凸处应适当增加固定点，布置均匀。

3、松弛率：防水板吊环间距需根据其铺挂松弛率要求来确定，环向松弛率经验值一般取10%，纵向松弛率一般取6%.根据初期支护表面平整程度适当调整，以保证灌筑混凝土时板面与喷混凝土面能密贴。

注意要点：1、防水板洞内铺挂宜由下至上、环状铺设，将预先焊接在防水板上的吊环用木螺钉固定在膨胀管上固定。

2、防水板铺设应超前二衬施工1～2个衬砌段，形成铺挂段→检验段→二衬施工段，流水作业。

二、中埋式止水带施工止水带安装：1、隧道混凝土施工缝在设计中要求预埋中埋式止水带。

2、作为施工缝防水的主要材料，中埋式止水带要求一半预留、一半预埋，且须设置在混凝土断面的中间位置。

配电接线盒安装规范1. 引言本文档旨在规范配电接线盒的安装过程，以确保安全性和可靠性。

在安装配电接线盒之前，请仔细阅读本文档，并按照以下规范进行操作。

2. 材料准备在开始安装前，请确保以下材料已准备齐全：- 配电接线盒- 必要的导线和电缆- 计量工具（如电笔、万用表等）- 绝缘胶带和连接器- 合适的工具（如螺丝刀、钳子等）3. 安装步骤3.1 准备工作- 关闭主电源，并使用电笔或万用表确认断电。

- 根据实际需求和配电接线盒的规格选择合适的位置进行安装。

3.2 铺设导线和电缆- 使用绝缘胶带和合适的连接器将导线和电缆连接到配电接线盒中。

确保接头牢固可靠，并注意正确的极性。

3.3 连接电源和负载- 将电源线连接到配电接线盒的电源端口，并确保连接牢固。

- 将负载线连接到配电接线盒的负载端口，并确保连接牢固。

3.4 安装检查- 检查所有连接，确保没有松动或短路的情况。

- 使用万用表或其他计量工具测试电路的连通性和电压情况。

4. 安全注意事项在安装配电接线盒时，请务必遵循以下安全注意事项：- 在任何操作之前，务必切断主电源。

- 使用绝缘工具进行操作，以避免触电。

- 确保所有接线牢固可靠，避免松动和短路。

- 避免电缆和导线的过度拉伸和弯曲。

5. 本文档的有限责任声明本文档提供的信息仅供参考。

对于安装过程中出现的任何问题或损失，本文档的编写者不承担任何责任。

6. 结论按照本文档的规范进行配电接线盒的安装，将确保安全可靠的电气连接。

如有任何疑问或需要进一步的指导，请及时咨询相关专业人士。

高瓦斯隧道防水板焊接、止水带热硫化焊接作业指导书1.适用范围适用于新建铁路成都至贵阳线乐山至贵阳段CGZQSG-16标段第三项目分部高瓦斯隧道防水板焊接、止水带热硫化焊接施工。

本分部共计5座隧道（含1座明洞），其中马堰隧道为高瓦斯隧道，狮子山隧道为低瓦斯隧道，其余三个为普通隧道。

2.作业准备2.1内业技术准备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗技术培训，考核合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋，配齐生化、办公设施，满足主要管理、技术人员进出生化、办公需要。

3.技术要求（1）防水板铺设范围应符合设计要求。

（2）应与基面固定牢固，松紧应适度不得有绷紧和破损现象。

（3）实铺长度与初期支护基面弧长的比值为10:8，挂吊点设置的数量应合理。

（4）防水板搭接宽度不应小于15cm，分段铺设的防水板的边缘部位应预留至少60cm的搭接余量，允许偏差为-10mm；全包式防水应在防水板搭接宽度15cm 左右两侧各留不小于10cm铺设双面自黏式防水板。

（5）防水板的搭接缝与施工缝错开距离不应小于100cm，允许偏差为-5cm。

（6）环向铺设时先拱后墙，下部防水板应压住上部防水板。

（7）防水板按设计要求进行双焊缝焊接时，每一但焊缝的宽度不应小于15mm。

（8）焊缝应无漏焊、假焊、焊焦、焊穿等现象。

（9）焊缝若有漏焊、假焊应予补焊。

（10）若有焊焦、焊穿处，以及外露的固定点，应采用相同质材料覆盖焊接。

（11）铺设防水板的基面阴角处应做成R≥10cm圆弧面，转角1m范围内宜布设双层防水板。

（12）缓冲层（土工布）解封搭接宽度不得小于5cm。

缓冲层应平顺、无隆起，无褶皱。

（13）防水板铺设应与开挖工作面保持一定的安全的距离，应有可靠的防护措施保护防水板。

接线盒规格1. 简介接线盒（Terminal Box），也被称为接头盒或分线盒，是一种用于保护和管理电缆连接的设备。

它通常用于电力系统、通信网络和工业自动化等领域。

接线盒具有多种规格和功能，以适应不同的应用需求。

本文档将介绍接线盒的规格及其相关信息，包括外观尺寸、材料、安装方式以及适用的电缆类型等。

2. 外观尺寸接线盒的外观尺寸根据不同厂家和型号可能会有所差异。

一般来说，接线盒由一个外壳和接线部分组成，外壳的尺寸一般为长宽高三个方向的尺寸。

以某型号为例，其外壳尺寸如下：•长度：100mm•宽度：80mm•高度：40mm请注意，以上尺寸仅作为示例，实际使用时需根据具体型号进行确认。

3. 材料接线盒的主要材料通常为耐火、防水和耐腐蚀的工程塑料。

这些材料具有良好的绝缘性能和耐久性，可以有效地保护电缆连接。

常见的接线盒材料有：•聚碳酸酯（PC）•聚酰胺（PA）•聚酰亚胺（PI）这些材料具有优异的物理性能和化学稳定性，能够适应各种环境条件和电气要求。

4. 安装方式接线盒的安装方式也根据不同型号有所差异。

一般来说，常见的安装方式有壁挂式和轨道式两种。

4.1 壁挂式安装壁挂式安装是将接线盒直接安装在墙壁或其他固定的表面上。

这种安装方式适用于一些临时性的连接，如施工现场或临时通信线路的接头连接。

4.2 轨道式安装轨道式安装是将接线盒安装在固定的轨道上，通过插接方式连接电缆。

这种安装方式适用于需要频繁更换或维护的电缆连接，如工业设备或通信设备的接线。

5. 适用电缆类型接线盒适用的电缆类型根据不同型号和规格可能会有所区别。

以下是一些常见的电缆类型：•电力电缆（如低压电缆、中压电缆、高压电缆等）•通信电缆（如光纤电缆、同轴电缆等）•控制电缆（如屏蔽控制电缆、非屏蔽控制电缆等）在选择接线盒时，应根据实际需要和电缆类型来确定合适的型号和规格。

6. 总结接线盒作为电缆连接的重要装置，在电力系统、通信网络和工业自动化中起着关键的作用。

LED
隧道灯安装说明
1、参照图1打孔尺寸示意图，按照产品规格表中的打孔尺寸在隧道壁上对称位置打两个直径14.5mm 孔，孔深60---80㎜； 图1 打孔尺寸示意图
图2 灯具安装示意图
3、参照图2灯具安装示意图中上调节架的安装方向，用M10×100膨胀螺栓将两个上调节架安装到隧道壁
上（施加到螺栓上的扭矩7N ·M 为宜）；
4、将灯具引出的电源线按下表的线色要求连接到AC220V 供电电源线上；
电源输入端接线线序表
棕色线
蓝色线 黄绿色线 接AC220V 供电相线（L ） 接AC220V 供电零线（N ） 接供电地线(G)
○ ○
140±10mm
2、隧道可调节角度范围：60—90°
5、根据现场实际光照需要，可以松开调节架上的角度调整螺丝（M10×30螺丝），将灯具调整到合适的角度，然后将螺栓锁紧。

第 1 页共 3 页。

光缆接头盒使用说明书光缆接头盒以优质工程塑料为主要原料，具有良好的抗压、耐腐蚀、耐老化等性能，达到YD/T814.1-2004通信行业标准。

设用于通信、广播、交通等行业光缆架空、地理等工程。

一、主要技术指标：1、外观形状完整、无毛刺、气泡、龟裂和空调翘曲、杂质等缺陷、色泽均匀。

2、光纤储存室空间大，余留光纤的长度超过1.6米，折弯半经大于30mm,操作方便。

3、密封性好，在100Kpa压力下无漏气现象。

4、重复性好，在连续重复3次拆装，仍保持原密封性能。

5、机械强度好，能耐800N轴向拉力和200N/100mm压力，无损坏、变形。

6、绝缘性能好，金属件间耐压15kv以上，电阻2×104 MΩ以上。

二、使用程序：1、准备好必要的剥缆工具、尖咀钳、扳手、榔头等。

2、拆箱取出全体，拧下接头盒周边螺丝，用榔头掀开接头盒两侧的插板和打开盒盖。

3、开剥光缆，裸纤长度不小于1.2m.4、把光缆内钢丝固定在接头盒内加强芯固定装置上有开口槽的螺丝内。

5、光缆护套固定在进缆槽内，用光缆压板压住，拧紧螺压板螺丝。

6、熔接光纤后，把热缩管嵌入熔接盘上，把余仟整齐盘入盘片内，依据光纤多少依次小心盘纤。

7、壳体两端进缆槽区段用光缆缠绕适量自粘胶带。

8、把自粘胶带条均匀缠绕不用的光缆出入孔堵头，缠绕好堵头后放入壳体堵头槽内，若需架空，请放入架空挂件。

9、盖上上盖，上下对准，先用接头盒两侧的插板插入，再用2颗不锈钢螺丝从两边拧紧，然后拧紧插板螺丝及接头盒四周的螺丝，使用接头盒上下紧密闭合。

三、接头盒装箱清单：1、热缩保护管若干：2、密封条1条，密封带1卷3、扎带若干：4、不锈钢架空件2个，扳手2个：5、说明书一份：6、合格证一份：。

分线盒，接线盒，接线端子摘要nVent ERIFLEX Advanced 技术 ....................................................................................................................................................................3-4单极分线盒（UD系列） ...............................................................................................................................................................................5-16二极和四极分线盒（TD & BD系列） ........................................................................................................................................................17-22接线盒（SB系列） .....................................................................................................................................................................................23-38接线端子（SBTT,SBLL & SBLT 系列） ...................................................................................................................................................39-45四极分线盒&绝缘支撑（TR & BS 系列） ...............................................................................................................................................46-47可继开PEN系统 .........................................................................................................................................................................................48-49间隔器&附件 . (50)DIN标导轨 ..................................................................................................................................................................................................51-52对照表 .........................................................................................................................................................................................................53-552|/ERIFLEX/ERIFLEX | 3接线盒和分线盒nVent ERIFLEX Advanced 技术无�nVent ERIFLEX Advanced 技术是一款高阻抗，低烟，无卤和阻燃材料(LSHFFR ). nVent ERIFLEX 接线盒及分线盒产品在火灾情况下不产生腐蚀性气体，且烟度相对较低。

光缆终端盒使用安装施工技术讲解光缆终端盒主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护。

光缆终端盒又叫光纤终端盒，很多工程商也叫光缆盘纤盒，是在光缆敷设的终端保护光缆和尾纤熔接的盒子，主要用于室内光缆的直通力接和分支接续及光缆终端的固定，起到尾纤盘储和保护接头的作用。

光缆终端盒系列产品是光纤传输通信网络中终端配线的辅助设备，适用于室内光缆的直接和分歧接续，并对光纤接头起保护作用。

一、环境要求a.光缆终端盒不适合于在露天使用，如要使用，应采取保护措施。

b.工作温度:室内型：-5°C~+40。

C,室外型:-20℃-+60℃oc∙储存温度:-25℃〜+55℃相对湿度:不大于85%（30°C时）d.气压:70~106kPa二、使用寿命光纤盒正常使用寿命为20年，前提是质量一定要过关，光纤盒工作环境正常温度和湿度下工作。

三、主要功能3.1. 具有光缆引入、配线尾纤引出并固定和保护光缆、配线尾纤及其中光纤性能不受损伤的功能。

3.2. 具有使光缆终端免受环境影响的功能。

3.3. 具有使光缆金属构件与光缆终端盒壳体绝缘并能方便地引出接地的功能。

3.4. 提供光缆终端的安放和余留光纤存储的空间,并使安装操作方便。

3.5. 盒体能有足够抗冲击强度地固定,并具有不同使用场合的相应安装功能。

3.6. 必要时,应具有光缆分歧接续功能，功能要求。

四、结构光缆终端盒由外壳、内部构件、光纤接头保护件3部分组成。

4.1 .外壳4.1.1 外壳应方便开启，便于安装。

具有不同使用场合的安装功4.1.2 当需要时，应有将光缆金属构件高压防护接地引出的装置。

4.1.3 当需要时，应具有标识和记录功能。

4.1.4 应具有安装在墙壁或铁塔的固定（卡具）装置。

4.2 内部构件。

内部构件应包括以下部分：4.2.1 光缆和尾纤的固定装置：用于光缆护套、光缆加强构件和尾纤的固定，并使其性能不受影响。

光缆金属构件之间、光缆金属构件与外壳及内部金属构件之间均应绝缘。

接线盒施工方案1. 背景接线盒是电力工程中常见的设备，用于连接并保护电线电缆。

它具有防护、分配、连接等功能，广泛应用于低压电网中。

接线盒施工方案对于确保电力系统的正常运行具有重要意义。

本文档将介绍接线盒施工的步骤、注意事项和质量要求。

2. 施工步骤接线盒的施工过程一般包括以下几个步骤：2.1 准备工作在开始接线盒施工之前，需要做好以下准备工作：•确定接线盒的位置，并选择合适的安装地点；•准备好所需的施工材料和工具，如接线盒、电线、绝缘胶带、螺丝刀等；•检查相关的电力设备是否处于断电状态，确保施工的安全性；•负责人应与相关人员进行交流，明确施工任务和安全措施。

2.2 安装接线盒安装接线盒时需要注意以下事项：•根据接线盒的尺寸和要求，选择合适的安装支架，并固定在墙壁或支架上；•将接线盒打开，检查内部是否干净、无异物，并确保连接部位无松动；•将需要连接的电线或电缆引入接线盒内，并根据接线图连接好；•使用绝缘胶带或连接器将电线固定在接线盒内，确保连接牢固可靠；•如果有多个接线盒需要连接，可使用连接器或接线板将它们连接起来。

2.3 检查和测试在完成接线盒安装后，需要进行检查和测试，以确保施工质量和安全性：•仔细检查接线是否正确、灵活度是否良好，并确保所有连接部位没有接触不良或松动；•使用万用表或钳形电流表测试接线盒内的电压、电流等参数，确保符合设计要求；•如果需要进行负载测试，则可连接相应的负载并进行测试；•检查接线盒周围是否干净整洁，没有杂物和导电物。

3. 注意事项在接线盒施工过程中，需要注意以下事项以确保安全和质量：1.施工人员应熟悉接线盒的原理、结构和使用方法，并按照相关要求操作；2.接线盒应安装在通风、干燥的位置，远离易燃易爆和腐蚀性物质；3.安装接线盒的材料和工具应符合相关标准，保证质量可靠；4.在进行接线工作时，务必确保电源已经断开，并注意个人安全防护；5.施工现场应保持整洁，严禁乱堆材料和吸烟等危险行为；6.施工完成后，应将多余的电线修整好，进行合理的标识和整理。
