防爆接线盒使用说明

防爆检修电源插座箱技术原理及使用方法技术原理防爆检修电源插座箱是一种特别的电源插座箱，它接受了防爆技术，可以在易燃易爆场所安全使用，防止发生爆炸事故。

防爆原理防爆检修电源插座箱紧要接受了以下防爆原理：1.防爆壳体：防爆插座箱的外壳接受了高强度、耐腐蚀的材料，具有很好的耐磨损性和耐久性，可以防止外部物质对插座箱的损坏。

2.防爆电器元器件：防爆检修电源插座箱中的电器元器件接受了防爆型的元器件，具有很好的防爆性能，可以保证在短时间内自行断电，防止发生火灾或爆炸事故。

3.防爆接线方式：防爆检修电源插座箱内部的接线方式也是防爆的，接受了特别的接线方式，可以防止接线不坚固或短路等问题，保证电气安全。

电源插座原理防爆检修电源插座箱是一种通用的插座箱，一般接受5点插头，可供4个电气设备或工具同时使用，插座箱内部接受安全电源开关作为电源掌控元件，当电器故障发生或电源停止时，可自动断开电源，防止安全事故的发生。

使用方法防爆检修电源插座箱接受防爆结构设计，可以在石油化工、军工企业等易燃易爆场所广泛使用，在使用时需要注意以下几点：1.插座箱的安装应严格依照产品说明书进行，插座箱应固定坚固。

2.操作前应检查插座箱及接线是否正常，如有异常应适时停止使用并通知相关人员检修。

3.插头连接前，要将卸力柄按下，并保证对准孔后旋转松开，以免对插座箱或设备造成损害。

4.插头应按正确次序连接，不得在不能插入的位置插头。

5.插头拔出前，应先开关电源，确保断电后再拔出插头。

6.插座箱在使用中应保持干燥，防止水、油污等物质进入插座箱内部，影响安全使用。

常见问题解答防爆检修电源插座箱应用领域有哪些？防爆检修电源插座箱紧要应用于石油化工、军工企业、船舶、起重机械等易燃易爆场所，可以保证在不安全环境下使用电器设备时的安全。

防爆检修电源插座箱的防爆等级是多少？防爆检修电源插座箱的防爆等级一般是Ex d IIB T4，也有Ex d IIC T4的产品可选，实在的防爆等级需依据使用场所的要求选择。

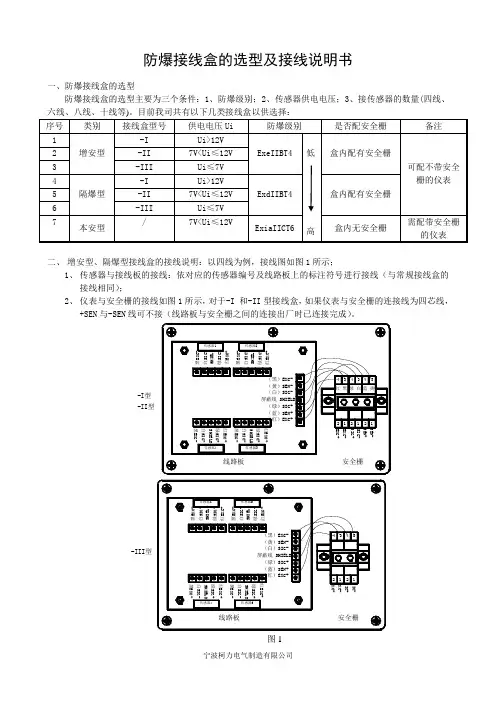

防爆接线盒的选型及接线说明书一、防爆接线盒的选型防爆接线盒的选型主要为三个条件：1、防爆级别；2、传感器供电电压；3、接传感器的数量(四线、六线、八线、十线等)。

目前我司共有以下几类接线盒以供选择： 序号 类别接线盒型号供电电压Ui 防爆级别 是否配安全栅 备注1 增安型 -I Ui>12V ExeIIBT4低高盒内配有安全栅可配不带安全栅的仪表2 -II 7V<Ui ≤12V3 -III Ui ≤7V4 隔爆型 -I Ui>12V ExdIIBT4 盒内配有安全栅5 -II 7V<Ui ≤12V6 -III Ui ≤7V 7本安型 /7V<Ui ≤12VExiaIICT6 盒内无安全栅需配带安全栅的仪表二、 增安型、隔爆型接线盒的接线说明：以四线为例，接线图如图1所示；1、 传感器与接线板的接线：依对应的传感器编号及线路板上的标注符号进行接线（与常规接线盒的接线相同）；2、 仪表与安全栅的接线如图1所示，对于-I 和-II 型接线盒，如果仪表与安全栅的连接线为四芯线，+SEN 与-SEN 线可不接（线路板与安全栅之间的连接出厂时已连接完成）。

（黑）EXC- （黄）SEN- （白）SIG-屏蔽线 SHIELD （绿）SIG+ （蓝）SEN+ （红）EXC+线路板白SIG-黑EXC-黑EXC-白SIG-SHIELD绿SIG+红EXC+红EXC+绿SIG+SHIELD传感器4传感器3安全栅212112白S I G -S H I E L D绿S I G +红E X C +红E X C +绿S I G +S H I E L D白S I G -黑E X C -黑E X C -传感器1传感器2绿 白红 黑蓝 黄434334-II型-I型SEN+SEN-SIG+SIG-EXC+EXC-安全栅传感器3传感器4线路板传感器2传感器1 （黑）EXC- （黄）SEN- （白）SIG-屏蔽线 SHIELD （绿）SIG+ （蓝）SEN+ （红）EXC+黑EXC-SHIELD白SIG-黑EXC-红EXC+绿SIG+绿SIG+白SIG-SHIELD红EXC+黑E X C -S H I E L D绿S I G +红E X C +黑E X C -白S I G -绿S I G +白S I G -S H I E L D红E X C +2SIG+EXC+EXC-21SIG-14433-III型图1三、 本安型接线盒的接线方法与常规接线盒的接线相同。

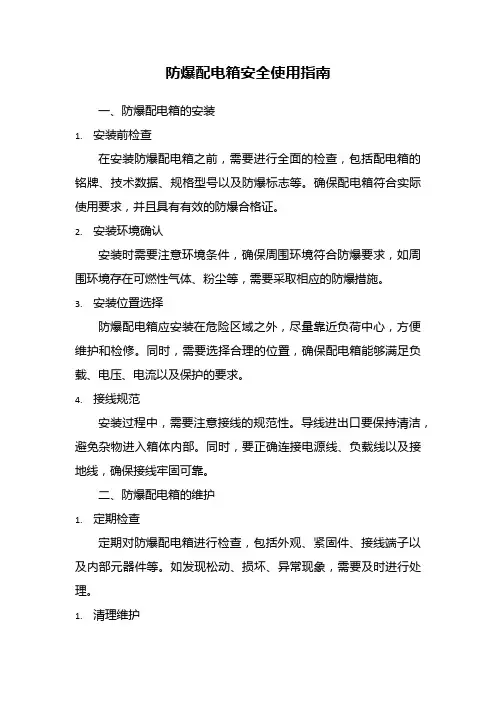

防爆配电箱安全使用指南一、防爆配电箱的安装1.安装前检查在安装防爆配电箱之前，需要进行全面的检查，包括配电箱的铭牌、技术数据、规格型号以及防爆标志等。

确保配电箱符合实际使用要求，并且具有有效的防爆合格证。

2.安装环境确认安装时需要注意环境条件，确保周围环境符合防爆要求，如周围环境存在可燃性气体、粉尘等，需要采取相应的防爆措施。

3.安装位置选择防爆配电箱应安装在危险区域之外，尽量靠近负荷中心，方便维护和检修。

同时，需要选择合理的位置，确保配电箱能够满足负载、电压、电流以及保护的要求。

4.接线规范安装过程中，需要注意接线的规范性。

导线进出口要保持清洁，避免杂物进入箱体内部。

同时，要正确连接电源线、负载线以及接地线，确保接线牢固可靠。

二、防爆配电箱的维护1.定期检查定期对防爆配电箱进行检查，包括外观、紧固件、接线端子以及内部元器件等。

如发现松动、损坏、异常现象，需要及时进行处理。

1.清理维护定期清理配电箱内部的灰尘和杂物，保持清洁。

同时，对配电箱内部的元器件进行保养，如更换密封圈、清洗触头等。

1.测试绝缘定期对防爆配电箱进行绝缘测试，测试内容包括绝缘电阻值、耐压试验等。

如发现绝缘故障，需要及时进行处理。

1.校准仪表对配电箱内部的仪表进行定期校准，确保其准确可靠。

如发现误差较大或失灵的仪表，需要及时进行更换。

三、防爆配电箱的使用注意事项1.严禁违规操作使用防爆配电箱时，需要严格按照操作规程进行，严禁违规操作。

如违规操作导致配电箱损坏或故障，可能会引发安全事故。

2.避免异常现象使用过程中，需要注意观察配电箱的异常现象，如异味、异响、异常温度等。

如发现异常现象，需要及时停机检查并进行处理。

3.注意维护保养使用过程中，需要定期对防爆配电箱进行维护保养，保持其良好的工作状态。

同时，要按照使用说明书的要求进行操作和维护，确保安全可靠。

4.遵守安全规定使用防爆配电箱时，需要遵守相关的安全规定，如接线规范、操作规程等。

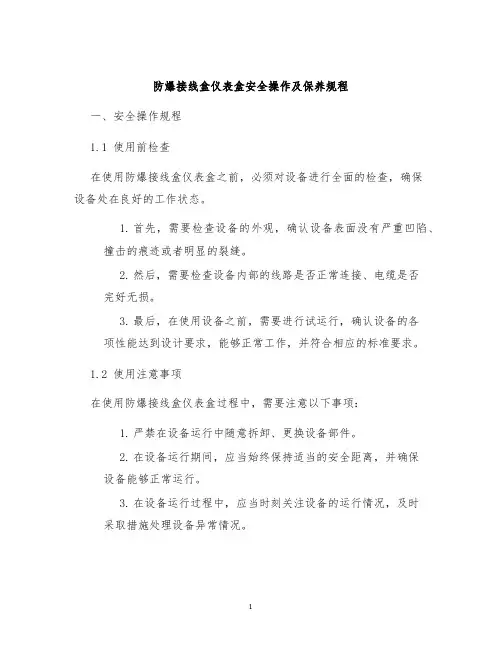

防爆接线盒仪表盒安全操作及保养规程一、安全操作规程1.1 使用前检查在使用防爆接线盒仪表盒之前，必须对设备进行全面的检查，确保设备处在良好的工作状态。

1.首先，需要检查设备的外观，确认设备表面没有严重凹陷、撞击的痕迹或者明显的裂缝。

2.然后，需要检查设备内部的线路是否正常连接、电缆是否完好无损。

3.最后，在使用设备之前，需要进行试运行，确认设备的各项性能达到设计要求，能够正常工作，并符合相应的标准要求。

1.2 使用注意事项在使用防爆接线盒仪表盒过程中，需要注意以下事项：1.严禁在设备运行中随意拆卸、更换设备部件。

2.在设备运行期间，应当始终保持适当的安全距离，并确保设备能够正常运行。

3.在设备运行过程中，应当时刻关注设备的运行情况，及时采取措施处理设备异常情况。

1.3 使用后注意事项在使用完设备之后，需要对设备进行全面的评估，落实设备的保养与维护工作：1.长时间不使用设备时，应将电源断开，将设备存放在干燥通风的地方，并注意防潮。

2.在设备运行结束后，应及时对设备进行清洗、保养，及时更换设备易损件、老化部件、磨损部件等。

3.对于不在使用的设备，应定期对其进行检查，确保其处于完好的工作状态。

二、保养规程2.1 日常保养防爆接线盒仪表盒属于高精密工业设备，为保证设备的稳定、高效运行，需要进行日常保养。

1.定期检查设备所有电气设备、元器件的安全性能，如电缆、传感器等。

2.定期进行防爆接头清洗、维护，排除接点松动、氧化、接触不良等影响设备正常运行的因素。

3.定期检查配电设备及各线缆的安全、完好状态。

2.2 周期性保养防爆接线盒仪表盒设备在使用的过程中，需要进行更为细致的保养工作：1.定期检查设备的高压电缆、热电电池的状态，保持松紧度适当。

2.定期检查设备传动机构、制动装置、密封装置及摩擦副的工作情况，及时更换磨损部件。

3.定期检查设备的电源，更换电源中的电池。

2.3 特殊环境下的保养在特殊环境下，如高温、潮湿、低温等，需要对设备进行特殊的保养。

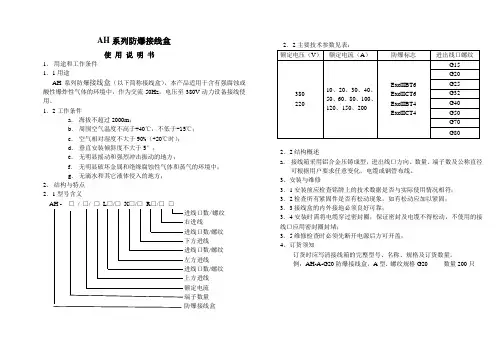

AH系列防爆接线盒
使用说明书
1、用途和工作条件
1．1用途
AH系列防爆接线盒（以下简称接线盒），本产品适用于含有强腐蚀或酸性爆炸性气体的环境中，作为交流50Hz，电压至380V动力设备接线使用。

1．2工作条件
a．海拔不超过2000m；
b．周围空气温度不高于+40℃，不低于-15℃；
c．空气相对湿度不大于90%（+20℃时）；
d．垂直安装倾斜度不大于5°；
e．无明显摇动和强烈冲击振动的地方；
f．无明显破坏金属和绝缘腐蚀性气体和蒸气的环境中；
g．无滴水和其它液体侵入的地方；
2、结构与特点
2．1型号含义
AH -
□/ □/ □L□/□X□/□R□/□□
进线口数/螺纹
右进线
进线口数/螺纹
下方进线
进线口数/螺纹
左方进线
进线口数/螺纹
上方进线
额定电流
端子数量
防爆接线盒
2．2主要技术参数见表：
2．2结构概述
a．接线箱采用铝合金压铸成型，进出线口方向、数量、端子数及公称直径可根据用户要求任意变化，电缆或钢管布线。

3、安装与维修
3．1安装前应检查铭牌上的技术数据是否与实际使用情况相符；
3．2检查所有紧固件是否有松动现象，如有松动应加以紧固；
3．3接线盒的内外接地必须良好可靠；
3．4安装时需将电缆穿过密封圈，保证密封及电缆不得松动，不使用的接线口应用密封圈封堵；
3．5维修检查时必须先断开电源后方可开盖；
4、订货须知
订货时应写清接线箱的完整型号、名称、规格及订货数量。

例：AH-A-G20防爆接线盒，A型. 螺纹规格G20 数量200只。

简解BJH-4防爆接线盒用于将分布在称体四个角的压力传感器所产生的四路输出信号，经平衡调整后，合成一路信号，输送给称重显示器。

防爆标志：ExibⅡCT61．内部电路板器件分布图2．PG9引出线示意图XP1 XP2 XP5 XP3 XP43．BJH-4防爆接线盒国连线图4．使用方法1. VR1～VR4：可变电阻，用于调整平衡，顺时针旋转时，显示器上的重量数字将增加。

2. K1～K4：a．跨接器接在ON端，用于调整VR，使四个压力传感器输出平衡.b．跨接器接在OFF端，开始主调整时用于分辨出四个压力传感器的最小灵敏的一个3. XP1～XP4：四个传感器电信号输入端子，按要求正确接上信号线4. XP5：经平衡调整后，合成信号输出的接线端，该端信号送给称重显示器。

5. XP1、XP2、XP3、XP4：四个传感器的电信号输入端子，可按要求正确地接上信号线6. XP5：经调整后，合成信号输出的接线端，该端的信号送往仪表。

5．平衡调整1. 将四个传感器的信号线接在接线柱上，让所有短路块插在K1、K2、K3、K4的左边并把电位器拧至电阻值适中，记下四个传感器接线柱与承载器上传感器位置的对应关系，把输出线接往仪表。

例如：XP1：左上角XP3：右上角XP2：左下角XP4：左下角2. 依次在承载器四个角放置同一重物，记录四个传感器在显示器上不同的重量值，从大到小排列。

3. 让所有短路块插在K1、K2、K3、K4的右边，在承载器最大的一角电位器往逆时针方向拧，承载器最小的一角电位器往顺时针方向拧。

4. 重复第2步和第3步直到承载器四个角放置的重物在仪表上显示一致。

备注：a. 在调试中的重物应大于满量程的20%，否则秤的精度将会降低。

b.在调试中发现接线柱的电位器拧至电阻值最小或电位器拧至电阻值最大，还不能调好秤的平衡，应检查四个传感的灵敏度离散性是否太大。

6. BJH-4 防爆接线盒尺寸7. 成套性1 BJH-4 防爆接线盒 1 台2 使用说明书 1 本3 产品合格证 1 张。

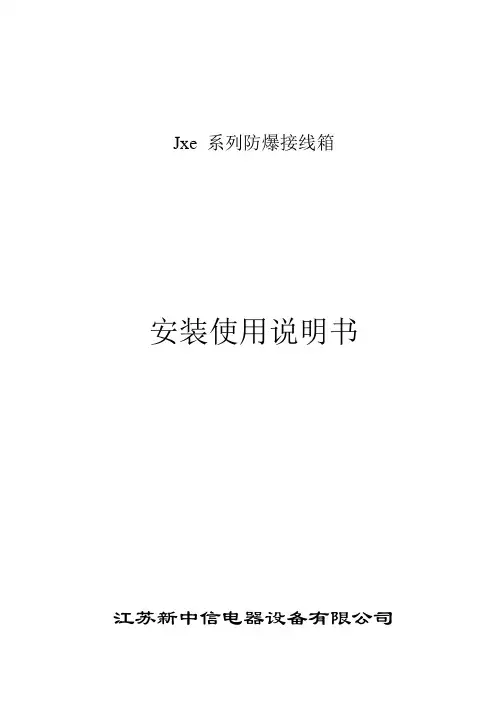

Jxe 系列防爆接线箱安装使用说明书江苏新中信电器设备有限公司Jxe系列防爆接线箱安装使用说明书一、概述Jxe 系列防爆接线箱防爆性能按IEC 60079-0：2011《爆炸性环境第0部分：设备通用要求》、IEC 60079-7：2006《爆炸性环境第7部分：由增安型“e”保护的设备》、IEC 60079-31：2013《爆炸性气体环境.第31部分：“t”型外壳的防尘点火设备防护》的规定进行设计和制造，并经石油和化学工业电气产品防爆监督检验中心鉴定取得了防爆合格证书，防爆标志：Ex eⅡC T6 Gb DIP A21 TA,T6，防护等级：IP66，防爆合格证号：xxxxxx。

该产品广泛适用于石油、化工、煤制油、制药等工厂具有爆炸性气体和可燃性粉尘环境中。

二、结构特点1. 该系列产品壳体为不锈钢，表面为本色，结构紧凑，操作方便。

2. 接线箱电缆进出口采用压紧螺母式橡胶密封结构，箱体与盖间设有防雨槽结构，箱体内外均设有接地螺栓，安全可靠。

3. 接线箱可制成钢管布线或电缆布线。

三、正常工作场所的环境条件1. 海拔高度不超过2000m；2. 环境温度-40℃~+60℃；3. 相对湿度不大于95% （在+25℃）；4. 可使用在Ⅱ类爆炸性气体混合物的场所和Ⅲ类爆炸性粉尘环境。

四、主要技术参数1. 额定电压：≤415V AC2. 额定电流：≤125A3. 防爆标志：Ex eⅡC T6 Gb DIP A21 T A,T6 IP66五、型号含义进出线口数接线端子数增安型接线箱六、安装、使用注意事项1、箱体内外都设有接地螺栓，安装时必须可靠接地。

2、安装现场不得超出本说明书关于使用场所的规定。

3、现场应遵守“断电源后开盖”原则。

4、根据引入电缆外径选择合适的密封圈内径尺寸，现场使用应拧紧压紧螺母，防爆接线箱安装使用说明书使电缆密封，不引入电缆的接口应进行封堵。

5、用户不得自行更换产品的零部件，应会同产品制造商共同解决运行中出现的故障，以杜绝损坏现象的发生。

CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CNCN使用说明书其他语种 SolConeX 防爆插座，63 A8579/31 系列内容目录1总体信息 (3)1.1制造商 (3)1.2本使用说明书信息 (3)1.3其他文件 (3)1.4标准和规定的符合性声明 (3)2图标说明 (4)2.1本使用说明书中的符号 (4)2.2警告说明 (4)2.3设备上的符号 (5)3安全提示 (5)3.1使用说明书的存放 (5)3.2人员资格 (5)3.3安全使用 (6)3.4修改和变更 (6)4功能与设备设计 (7)4.1功能 (7)5技术数据 (7)6运输和仓储 (13)7安装与装配 (13)7.1尺寸信息/固定尺寸 (13)7.2安装/拆卸、工作位置 (14)7.3电气安装 (17)8调试 (20)9运行 (20)9.1用挂锁锁定 (21)10维护，翻新，修理 (21)10.1维护 (21)10.2翻新 (21)10.3修理 (22)10.4退回 (22)11清洁 (22)12弃置处理 (23)13配件和备件 (23)2SolConeX 防爆插座，63 A8579/31 系列279692 / 8579635300 2020-11-03·BA00·III·zh·05总体信息3 SolConeX 防爆插座，63 A8579/31 系列1总体信息1.1制造商R. STAHL Schaltgeräte GmbHAm Bahnhof 3074638 Waldenburg德国电话：+49 7942 943-0传真：+49 7942 943-4333网址：E-Mail:****************1.2本使用说明书信息ID编号：279692 / 8579635300出版代码：2020-11-03·BA00·III·zh·05原版操作指南是英文版。

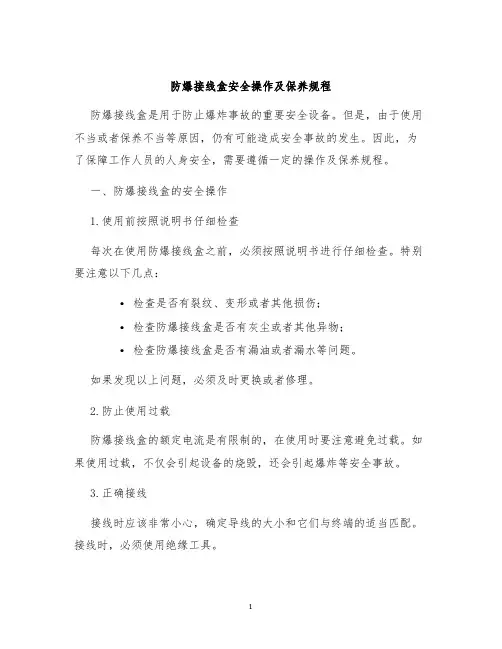

防爆接线盒安全操作及保养规程防爆接线盒是用于防止爆炸事故的重要安全设备。

但是，由于使用不当或者保养不当等原因，仍有可能造成安全事故的发生。

因此，为了保障工作人员的人身安全，需要遵循一定的操作及保养规程。

一、防爆接线盒的安全操作1.使用前按照说明书仔细检查每次在使用防爆接线盒之前，必须按照说明书进行仔细检查。

特别要注意以下几点：•检查是否有裂纹、变形或者其他损伤；•检查防爆接线盒是否有灰尘或者其他异物；•检查防爆接线盒是否有漏油或者漏水等问题。

如果发现以上问题，必须及时更换或者修理。

2.防止使用过载防爆接线盒的额定电流是有限制的，在使用时要注意避免过载。

如果使用过载，不仅会引起设备的烧毁，还会引起爆炸等安全事故。

3.正确接线接线时应该非常小心，确定导线的大小和它们与终端的适当匹配。

接线时，必须使用绝缘工具。

4.防止机械损害防爆接线盒通常是在较为恶劣的环境中使用，很容易遭到撞击或者其他机械损害。

因此，必须特别小心，避免撞击或其他机械损害。

5.应急情况处理万一发生事故，例如突然断电或者电压骤变，必须停止所有操作并等待正常的电源供应恢复。

如果出现紧急情况，例如发现漏电或抽烟等情况，请居民和用户立即离开场所。

二、防爆接线盒的保养1.定期检查和维护防爆接线盒必须定期检查和维护，以确保它在最佳状态下运行。

建议每三个月检查一次。

检查的事项包括：•是否有裂纹、变形或者其他损伤；•是否有焊点破损或脱落；•是否有灰尘或其他污垢；•是否有漏电现象；•是否有漏油或者漏水等问题。

如果发现上述问题，必须及时处理。

2.清洁防爆接线盒防爆接线盒上如果有油污或者其他污垢，就需要及时清洗。

在清洗之前，必须先将电源断开，并使用干毛巾或者刷子清洁表面。

同时，在防爆接线盒内部还需要清除积累的灰尘等物质。

3.避免防爆接线盒过热在长时间使用防爆接线盒的情况下，很容易引起过热。

如果温度超过80度，就必须停止使用，等待防爆接线盒冷却后再继续使用。

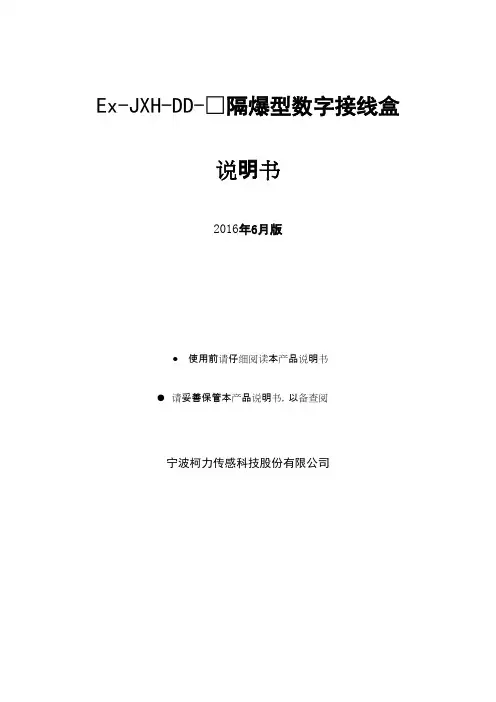

Ex-JXH-DD-□隔爆型数字接线盒说明书2016年6月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司安全监督站(NEPSI)使用说明书补充说明防爆站审核后对说明书的补充内容，如以下说明书所列内容与下列内容不一致，应以下列条款为准：由宁波柯力传感科技股份有限公司生产的Ex-D11-C防爆型电子称重仪表经国家级仪器仪表防爆安全监督站(NEPSI)检验认可，防爆安全性能符合GB3836.1-2010、GB3836.1.2010和GB3836.4-2010的有关要求，防爆标志为ExdIBT6Gb,防爆合格证号为GYB16.1696X，用户在使用安装该产品时，需注意以下事项：1)、该产品的使用环境温度范围为：(-20~+40)℃。

2)、产品安装、使用和维护严格遵守“严禁带电开盖”的原则。

3)、选用的阻燃密封电缆护套外径应与密封圈内径相适应(Φ8-Φ8.5)，使用时压紧螺母应可靠旋紧。

冗余电缆口用封堵件进行封堵。

4)、产品设有接地端子，用户在安装使用时应可靠接地。

6)、使用现场不存在对铝合金外壳有腐蚀作用的有害气体。

7)、用户不得自行更换产品的零部件，应会同产品制造共同解决运行中出现的故障，以杜绝损坏现象的发生。

8)、产品的安装、使用和维护应同时遵守产品说明书、GB3836.13－1997“爆炸性气体环境　用电气设备　第13部分：爆炸性气体环境用电气设备的检修”、GB3836.15－2000“爆炸性气体环境用电气设备　第15部分；危险场所电气安装（煤矿除外）”、GB3836.16－2006“爆炸性气体环境用电气设备　第16部分：电气装置和检查和维护（煤矿除外）及GB50257－1996电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范”的有关规定。

使用注意事项 由宁波柯力传感科技股份有限公司生产的Ex-JXH-DD-8/Ex-JXH-DD-10/Ex-JXH-DD-12隔爆数字接线盒经国家级仪器仪表防爆安全监督检验站（NEPSI）检验认可，防爆安全性能符合GB3836.1－2010、GB3836.2－2010和GB3836.4－2010的有关要求，防爆标志为Exd[ia IICGa]IIBT6Gb,防爆合格证号为xxxxxxx，用户在使用安装产品时，需注意以下事项：▲系统所有关联设备及配件请按防爆安全标准选用、安装、调试。

系列防爆穿线盒安全操作及保养规程防爆穿线盒是应用于危险化学品、石油化工、煤矿等领域的电气设备，具有防腐、耐高压、耐高温、防爆等优势特点。

为确保设备正常运行和工作效率，需要制定安全操作规程和保养规程。

本篇文档就针对系列防爆穿线盒的安全操作和保养进行详细介绍。

一、安全操作指南1.1 注意事项1.系列防爆穿线盒在运输、搬迁和使用过程中要轻拿轻放，避免强烈碰撞，以避免造成损坏。

2.在安装前应确认电压和电流是否符合要求，并检查线路是否正常。

3.所有铁质材料应经过防锈处理，以防锈蚀，并确保接触部位无防护结构阻碍。

4.使用过程中应经常检查线路，如发现线路松动或接触不良，应立即定位排除。

1.2 使用方法1.系列防爆穿线盒作为接线和连通电缆的重要设备，应按照产品说明书进行安装和使用。

2.系列防爆穿线盒在使用过程中，应根据不同工作环境的要求，安装合适的连接器和接线。

3.在使用过程中，应留意指示灯和开关状态。

一旦出现异常，应及时关闭设备并联系技术工作人员进行排查。

4.在接入电缆线路前应检查线路的状况并清洁表面以确保良好的电气接触。

二、保养规程为确保系列防爆穿线盒的性能和寿命，需要采取正确、规范的保养措施。

下面是一些保护和维护系列防爆穿线盒的基本规程。

2.1 保养周期系列防爆穿线盒应按照实际使用情况，制定适合的保养周期。

定期对设备进行维护，可有效减少故障和维修成本。

2.2 清洗方法1.使用清洁溶剂将表面尘土和油污清除干净，并用干布擦拭表面清洁干燥。

2.清洗时要避免用水或腐蚀性清洁剂对设备表面造成损坏。

2.3 润滑和防护1.系列防爆穿线盒的防护结构是设备能够在恶劣环境下保持高效运行的关键保障。

维护和加强防护结构的作用是防止腐蚀、积尘、环境温度等因素造成的短路等电气问题。

2.在设备使用过程中，应根据需要定期对设备进行润滑和防护，防止设备出现故障。

使用合适润滑剂，并遵循使用说明，避免过渡使用。

2.4 安全测试定期对系列防爆穿线盒进行安全测试，以确保设备的正常运行。

防爆接线盒电缆连接器安全操作及保养规程1. 前言防爆接线盒电缆连接器是广泛应用于各种场所的重要电气设备，用于连接电缆并确保电器设备的安全运行。

为了保障工作人员的人身安全和设备的正常运行，正确的安全操作和适当的保养非常重要。

本文将详细介绍防爆接线盒电缆连接器的安全操作规程以及保养要点。

2. 安全操作规程2.1 穿戴个人防护装备在进行任何与电气设备相关的操作之前，工作人员应穿戴适当的个人防护装备，包括但不限于绝缘手套、防静电服、安全帽等。

这些装备可以有效地减少因操作失误导致的电击等事故发生的风险。

2.2 断电操作在进行防爆接线盒电缆连接器的安装、维护或拆卸之前，务必先切断电源，并使用检测工具确保设备已经彻底断电。

只有确认电源已切断后，才能进行后续的操作，以避免因操作不当导致的触电事故。

2.3 正确连接电缆在连接电缆之前，需仔细检查连接器和电缆的外观，确保其没有明显的损坏或磨损。

同时，根据接线盒和电缆的规格要求，正确选择对应的连接方式，并确保连接牢固、接触良好。

2.4 防止过载在使用防爆接线盒电缆连接器时，务必注意负荷电流的要求，不得超过其额定负荷。

如果需要连接多个电器设备，应合理分配负载，避免因过载导致设备损坏或引发火灾等安全事故。

2.5 防止漏电漏电是一个常见的安全隐患，可能导致触电事故的发生。

在使用防爆接线盒电缆连接器时，应注意防止漏电现象的发生。

使用绝缘性能良好的电缆和连接器，定期检查和维护设备的绝缘性能，及时排除可能导致漏电的故障点，并定期进行全面的电气检测。

2.6 技术操作要求防爆接线盒电缆连接器的操作需由具备相关专业知识和技能的人员进行。

在进行连接、调试和维护操作时，必须按照设备操作手册提供的技术规范和操作步骤进行，遵循正确的操作方法，不得随意更改或忽略任何步骤。

3. 保养规程3.1 定期清洁防爆接线盒电缆连接器应在正常使用期间定期进行清洁。

使用干净的布或软刷清除连接器表面的灰尘和杂质，并注意不要使用带有化学物质的清洁剂清洗，以防腐蚀连接器表面。

AH防爆接线盒说明书1 用途与适用范围 1.1用途接线盒主要用于可燃性粉尘环境20区、21区、22区危险区域和爆炸性气体环境中1区或2区危险区域，爆炸性气体为ⅡB 或ⅡC 类T6组及以下的爆炸危险场所，在交流50Hz 、额定电压至380V 、额定电流至32A 的电路中，作为照明、信号、动力电线电缆连接和分支之用。

1.2接线盒应在下列条件下可靠工作：a ）周围空气温度为-20℃～+40℃，且24h 内的平均温度值不超过+35℃；b ）安装地点的最高温度为+40℃时，空气相对湿度不超过50%；在较低的温度下允许有较高的相对湿度；c ）在无显著摇动和冲击、振动的地方；d ）安装地点的海拔不超过2000m ； e) 在Ⅱ类含有爆炸性气体环境场所和可燃性粉尘环境场所； f ）污染等级为3级； g ）安装类别为Ⅱ类。

2 产品型号含义及基本参数2.1 产品型号含义接线盒的型号含义如下：d-盖上加通公称管内径壳体通数（直角二通前加L ）接线盒（FBH 为粉尘防爆接线盒）2.2产品分类按防爆标志分：Exd ⅡBT6、Exd ⅡCT6。

粉尘防爆标志为DIP B20T B ,T6三类。

按材料分：铸铝接线盒、铸铁接线盒。

3主要技术参数4包装包装箱内随同产品携带的技术文件有： a ）检验合格证； b ）使用说明书； 5运输及贮存5.1 在运输过程中，应有防雨雪侵袭的措施。

温度不高于40℃，不低于-25℃的仓库中。

6定货须知6.1定货时请注明完整型号、名称及数量。

6.2设备如有故障请及时与厂方联系。

7外形尺寸***********地址：******电话：******传真：******全国免费电话：********** 上一页下一页。

防爆配电箱使用说明防爆配电箱使用说明背景介绍在工业生产和危险场所中，为了保障设备和人员的安全，防爆配电箱成为必备设备。

本使用说明将指导用户正确使用防爆配电箱，确保安全生产。

使用须知1.操作人员应具备相关电气知识和操作经验，并且熟悉防爆配电箱的构造和特点。

2.在使用前，必须检查防爆配电箱的绝缘性能和接地情况，确保符合要求。

3.防爆配电箱应安装在通风良好、无爆炸危险的地方，远离易燃易爆物品。

4.禁止在防爆配电箱上存放或堆放其他物品，保持箱体整洁。

操作步骤以下为正常使用防爆配电箱的操作步骤：1. 开启配电箱•先确保供电源已关闭，操作人员应戴好相关安全装备。

•使用合适的工具打开配电箱的盖板，并固定在开放位置。

2. 连接电源•将主电源插头插入配电箱的插座，确保接触良好。

•检查所有电源线路是否牢固连接，避免松动导致电流不稳定。

3. 检查指示灯•观察配电箱上的指示灯，确保电源和各个功能模块工作正常。

•如发现异常，请立即断开电源并联系专业维修人员。

4. 连接设备•根据需要，将需要供电的设备连接到配电箱的插座或开关。

5. 关闭配电箱•断开所有连接的设备，并断开配电箱的主电源。

•关闭配电箱盖板，并确保固定牢固。

安全注意事项1.禁止在防爆配电箱内进行修理、拆卸或改动，以免引起电击或其他危险。

2.避免过载使用配电箱，根据设备功率合理分配负荷。

3.定期对防爆配电箱进行检查、清洁和维护，确保设备安全可靠。

4.如发现防爆配电箱出现损坏、漏电等异常情况，应立即停用并联系专业维修人员。

以上是防爆配电箱的使用说明，希望能为用户提供安全、便捷的使用体验。

如有疑问或需要进一步了解，请联系相应的技术支持团队。

保修和售后服务为保障用户权益和产品质量，防爆配电箱提供以下保修和售后服务：1.保修期：防爆配电箱自购买日起享受一年的免费保修服务。

2.保修范围：保修期内，对于符合产品质量问题的配电箱，将提供免费维修或更换服务。

3.保修条件：–用户在正常使用情况下，严格按照使用说明操作。

矿用防爆接线盒安装、使用、检修要求（重申）一．安装、使用要求1.防爆接线盒要安装在干燥、无淋水的地点，周边有淋水不能避开时，必须采取有效的防淋水设施，三通防爆接线盒竖直方向的出线口必须朝下，四通防爆接线盒竖直方向的上方出线口闲置时必须使用废旧风筒布引水，否则按照100元/处的标准处罚设备包机人，超过3处的挂罚机电区长100元，超过5处的挂罚单位负责人100元；2.防爆接线盒吊挂必须横平竖直，不得出现歪斜，吊挂高度不得低于进出线缆的吊挂高度，水平方向的进出线缆与接线盒连接处必须保持不低于50cm长的弯曲段，否则按照50元/处的标准处罚设备包机人，超过3处的挂罚机电区长50元，超过5处的挂罚单位负责人50元；3.选用的防爆接线盒必须符合矿用机电设备完好标准，不得出现失爆、不完好的情况，出现失爆的记设备包机人“严重三违”一次，挂罚单位负责人200元，出现不完好的处罚设备包机人200元；4.根据防爆接线盒的使用地点编制设备编号，设备编号必须使用红色纸张打印张贴（纸张截取尺寸：10cm*2cm，字体：黑体、三号），设备编号编制方法：顺槽名称数字的后两位数（或者大写首字母）+顺槽名称的前两位字的首字母大写+安装的排序号+“-”+防爆接线盒的进线口数量+“-”+防爆接线盒的容量。

如1309胶带顺槽的第6个接线盒（四通、300A）、东翼轨道大巷的第3个接线盒（两通、200A）编号分别为：09JD06-4-300、DYGD03-2-200，缺少设备编号的按照50元/处的标准处罚设备包机人，超过3处的挂罚机电区长50元，超过5处的挂罚单位负责人50元；5.编号采用红色喷漆标识，选取黑体70号字体（空心）喷号，标识在接线盒正面铭牌下方；6.防爆接线盒上必须张贴“三牌”，“三牌”内容要详细写明防爆接线盒的型号、编号、容量，否则按照50元/处的标准处罚设备包机人，超过3处的挂罚机电区长50元，超过5处的挂罚单位负责人50元；7.选用的防爆接线盒容量不得小于线路长时运行负荷的容量之和，否则，出现影响的处罚机电区长200元，挂罚机电科监管人员100元；8.防爆接线盒要按照接线标准规范接线，内部接线必须满足爬电距离、电气间隙的相关要求，不得出现连接不实、压绝缘层、芯线毛刺过长、不经接线柱直接连接等问题，否则将按照200元/项的标准处罚设备包机人；二．检修要求1.周期性检查检修每旬对防爆接线盒内部至少进行一次检查检修，检查检修的重点内容：接线柱有无松动、发热、老化；防爆结合面有无锈蚀；密封圈有无老化、变形严重；腔内耐弧漆有无脱落、起鼓；绝缘底座有无开裂、老化、变形；紧固件有无锈蚀、变形、失去弹性等；检查检修后必须及时更新检查检修卡，检查检修卡使用红色纸张打印张贴（纸张截取尺寸：50m*30mm，字体：宋体、四号），缺少检查检修卡的处罚设备包机人50元。

CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CNCN使用说明书其他语种 隔爆接线盒8252/1总体信息2279651 / 8252603002102019-08-07·BA00·III·zh·05隔爆接线盒8252/1内容目录1总体信息 ..............................................................................................................21.1制造商 .................................................................................................................21.2本使用说明书信息 ...............................................................................................21.3标准和规定的符合性声明 ....................................................................................22使用的图标 ..........................................................................................................33一般安全提示 ......................................................................................................34按规定使用 ..........................................................................................................35特殊版本 ..............................................................................................................46技术数据 ..............................................................................................................47运输和仓储 ..........................................................................................................58安装 .....................................................................................................................58.1尺寸信息/固定尺寸 ............................................................................................59装配和拆卸 ..........................................................................................................610安装条件 ..............................................................................................................711安装 .....................................................................................................................811.1拧开/拧紧外壳盖 ................................................................................................811.2保护导体的连接 ...................................................................................................811.3内部接线 ..............................................................................................................911.4电气连接 ..............................................................................................................911.5布线 .....................................................................................................................911.6安装和改装接线端子 ..........................................................................................1012调试 ...................................................................................................................1013保养、维护和故障排除 ......................................................................................1014配件和备件 .. (1115)弃置处理 (11)1总体信息1.1制造商R. STAHL Schaltgeräte GmbH Am Bahnhof 3074638 Waldenburg 德国电话： +49 7942 943-0传真： +49 7942 943-4333网址： E-Mail:****************1.2本使用说明书信息ID 编号279651 / 825260300210出版代码：2019-08-07·BA00·III·zh·05保留更改的权利。

防爆接线箱仪表盒安全操作及保养规程防爆接线箱仪表盒在工业生产中被广泛使用，具有防爆、防腐、耐热、防水等性能，在保证设备正常运行的同时也带来了一定的安全风险。

因此，正确使用防爆接线箱仪表盒，掌握其安全操作和保养规程显得尤为重要。

本文将为您详细介绍防爆接线箱仪表盒的安全操作和保养规程，以确保人员安全和设备正常运行。

安全操作1.使用前的检查在使用防爆接线箱仪表盒前，应先检查其外壳是否损坏、油封是否完好、接线端子是否有松动、锁紧是否牢固，以及各开关、指示灯、仪表等是否正常运行。

如果发现问题或异常，应停止使用，并及时进行维修和更换。

2.操作时的注意事项在使用防爆接线箱仪表盒时，请保持环境干燥、清洁，避免在潮湿、多尘、易爆炸的环境下使用。

处理元件或进行接线时，应将电源开关切断，确保安全。

在进行高压或大电流的操作时，请注意选用合适的材料和规格，以避免产生火花或短路。

如果需要更换元件或进行维修，请先切断电源，避免电击。

3.使用后的处理使用后，请及时清理表面和内部的积尘和残渣，避免水汽进入；同时，检查各电缆和接触端子处有无氧化腐蚀现象，如有，请及时处理。

使用中出现故障或需要更换部件时，应及时通知专业技术人员进行检修和更换。

保养规程1.日常保养防爆接线箱仪表盒的日常保养是一项必不可少的任务，具体包括：•清理和保养仪表盒表面和内部环境，避免积尘和残渣对设备造成影响；•保持油封的完整和密封状态，避免油污、水汽、灰尘等污染环境和损坏元器件；•定期检查控制器、电源电缆、接触端子、线路等，确保连接紧固牢靠，避免短路、线路接触不良等故障；•检查指示灯、保险丝、电机、电缆等部件，确保其正常运作。

2.定期保养定期保养防爆接线箱仪表盒是确保设备正常运行的重要保障。

具体包括：•定期检查仪表盒内部及配电、控制线路，清理内部环境，防止反复漏电或短路故障；•定期更换油封，避免油污、水汽、灰尘等污染环境和损坏元器件；•定期清洗电源电缆、接触端子、线路等，确保它们保持良好的连接状态和电气性能；•定期检查仪表盒开关、指示灯、保险丝、电机、电缆等部件，确保其正常运作。

BHD2隔爆型低压电缆接线盒使用说明BHD2矿用隔爆型低压电缆接线盒适用于含有性气体（甲烷）混合物的煤矿井下供电系统中，#one#供信号、照明、动力设备等作电缆连接和分支之用。

一、BHD2隔爆型低压电缆接线盒主要技术参数型号型号电流（A）电压（V）通数最大外径ф（mm）尺寸（mm）BHD2-20/127-6T 20 127 2 4 300×200×100 BHD2-25/127-2T 25 127 2 0 240×120×80 BHD2-40/380660-2T 40 660 24 270×140×110 BHD2-100/380660-2T 100 380 37 360×250×145 BHD2-200/660-2T 200 660 51 500×250×180 BHD2-400/1140-2T 400 1140 78 610×230×200 二、BHD2隔爆型低压电缆接线盒结构特征400-001-29011、隔爆壳体及盖由高强度HT250铸铁制成，二者以平面隔爆接合面或圆筒隔爆接合面仅400A）通过螺栓等紧固件连接；2、接线座体采用上釉陶瓷烧结而成，绝缘性好，强度高，接线柱与绝缘座的连接采用环氧树脂灌封，牢固可靠，绝无松动。

3、接线盒由隔爆外壳（壳体、盖）、绝缘接线座、电缆引入装置及内外接地装置等组成。

壳体与盖材质材质为HT250铸铁（400A壳体为Q235-A钢板焊接），绝缘接线座采用上釉陶瓷压制，具有优良的电气性能。

三、BHD2隔爆型低压电缆接线盒的主要优点1、低压电缆接线盒的线座体采用上釉陶瓷烧结而成，绝缘性好，强度高，接线柱与绝缘座的连接采用环氧树脂灌封，牢固可靠，绝无松动。

低压电缆接线盒2、低压电缆接线盒隔爆壳体及盖由高强度HT250铸铁制成，二者以平面隔爆接合面或圆筒隔爆接合面仅400A）通过螺栓等紧固件连接。
