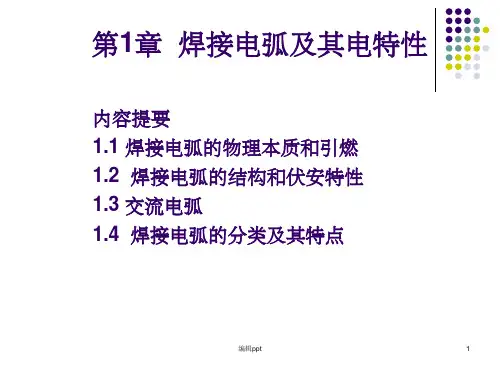

第一章焊接电弧及其电特性.

27
（二）电子的发射
（2）场致发射
当阴极表面空间有强电场存在时，金属 电极内的电子在电场静电库仑力的作用下， 从电极表面飞出的现象称为场致发射。

冷阴极电弧正是主要依靠这种方式获得足 够的电子以维持电弧稳定燃烧的。
28
（二）电子的发射
（3）光发射
当金属电极表面接受光辐射时，电极表面的 自由电子能量增加，当电子的能量达到一定值时 能飞出电极的表面，这种现象称为光发射。

9
（一）气体的电离
（1）电离与激励
电离能通常以电子伏（eV）为单位， 1电子伏就是1个电子通过1V电位差的空间所 获得的能量，其数值为1.6×10-19J。为了便 于计算，常把以电子伏为单位的能量转换为 数值上相等的电压来处理，单位为伏（V）， 此电压称为电离电压。电弧气氛中常见气体 的电离电压如表1-1所示。
（1）热发射 金表面承受热作用而产生电子发射的现象称 为热发射。金属电极内部的自由电子受到热作用 以后，热运动加剧，动能增加，当自由电子的动 能大于该金属的电子逸出功时，就会从金属电极 表面飞出，参加电弧的导电过程。电子发射时从 金属电极表面带走能量，故能对金属产生冷却作 用。当电子被另外的同种金属表面接受时，将释 放能量，使金属表面加热。
二、焊接电弧的导电特性
其中，暗放电和辉光放电的电流较小，电 压较高，发热发光较弱，而电弧放电的电流最 大，电压最低，温度最高、发光最强。正是因 为电弧具有这样的特点，因此在工业中广泛用 来作为热源和光源，在焊接技术中成为一种不 可缺少的能源。 综上所述，从电弧的物理本质来看，它是一种 在具有一定电压的两电极之间的气体介质中所 产生的电流最大、电压最低、温度最高、发光 最强的自持放电现象。

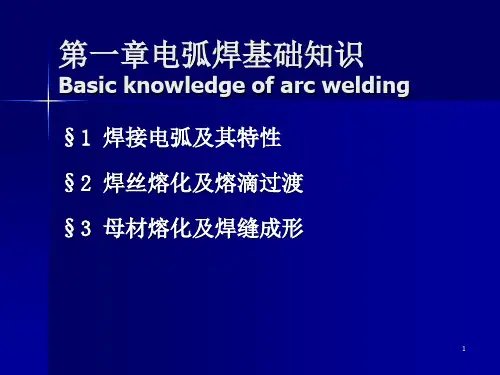

第一章电弧焊基础知识

编辑ppt
10
1.2.1、焊接电弧的结构及压降分布
电弧沿着其长度方向分为三个区域，如图1-2所示。 电弧与弧焊电源正极所接的一端称阳极区，与负极 相接的那端称阴极区。阴极区和阳极区之间的部分 称弧柱区，或称正柱区、电弧等离区。阴极区的宽 度约为10-5~10-6cm， 而阳极区的宽度仅约10-3 ~10-4cm, 因此，电弧长度可以视为近似等于弧柱长 度。弧柱部分的温度高达5000～50000K。
编辑ppt
20
1.3.1 交流电弧的特点
电弧周期性地熄灭和引燃 交流电流每当经过零点并改变 极性时，电弧熄灭、电弧空间温度下降。
电弧电压和电流波形发生畸变。 热惯性作用较为明显 。
编辑ppt
21
埋弧焊电弧电压和电流波形图
图1-9 埋弧焊电弧电压和电流波形图 a)不连续燃烧 b)连续燃烧
编辑ppt
图1-3 高频和脉冲引弧示意图 a)引弧器接入方式 b)高频高压引弧电压波形 c)高压脉冲引弧电压波形
u yh — 编引辑弧pp电t 压 t— 时间
9
1.2 焊接电弧的结构和伏安特性
前面分析了焊接的物理本质和形成。现在介绍它的结构和 电特性，即伏安特性，包括静特性和动特性。直流电弧和 交流电弧是焊接电弧的两种最基本的形式。
电子发射是引弧和维持电弧稳定燃烧的一个很重要的因素。 按其能量来源的不同，可分为热发射，光电发射，重粒子 碰撞发射和强电场作用下的自发射等。
编辑ppt
6
1.1.2 焊接电弧的引燃
图1-1 引弧过程电压、电流变化曲线图
a) 接触引弧
b) 非接触引弧
b) U0- 空载电压 Uf- 电弧电压 if- 电弧电流
焊接电弧也是气体放电的一种形式。它与其他气体放电的 区别在于它的阴极压降低、电流密度大，而气体的电离和 电子发射是电弧中最基本的物理现象。

逸出功的大小受电极材料及表面状态的 影响。
焊接电弧物理基础
金属表面存在氧化物时逸出功会减小
焊接电弧物理基础


阴极斑点 定义：阴极表面经常可以看到发出闪烁 的区域，这个区域称为 电子发射最集中的区域 电流最集中流过的区域 热阴极：斑点固定 W C 冷阴极：斑点不规则移动 Cu Fe Al
焊接电弧物理基础

由于电子质量远小于其他粒子的质量， 因而在电场的作用下，速度快，动能大， 其余其他粒子发生非弹性碰撞，几乎将 本身的动能全部传递给相应的粒子，使 中性粒子发生电离或激励。因而场致电 离中电子起到主要的作用。
焊接电弧物理基础
焊接电弧物理基础性气体粒子受到光辐射的作用 而产生的电离过程 范围：电弧的辐射只可能对K、Na、Ca、 Al等金属蒸汽直接引起电离，而对焊接 电弧气氛中的其他气体则不能直接引起 电离 光电离是产生带电粒子的次要途径
焊接电弧导电特性

纯金属熔点沸点低于相应氧化物，所以 纯金属容易蒸发，阳极斑点自动寻找纯 金属而避开氧化物。因而出现阳极斑点 的跳跃现象。
焊接电弧导电特性


阳极不能发射正离子，弧柱所需要的正 离子是通过阳极区电离提供的。 阳极区导电形式（场致电离、热电离） 场致电离（电弧电流小）电子数大于正 离子数，形成负的空间电场，从而电子 加速，碰撞到中性粒子产生电离。
电弧焊基本历史


1945 交流GTAW焊 接方法 1945 直流金属极焊 接方法GMA
第一节 焊接电弧


焊接电弧物理基础 焊接电弧导电特性 焊接电弧工艺特性
焊接电弧物理基础


电弧定义：电弧是 一种特殊的气体放 电现象，它是带电 粒子通过两电极之 间气体空间的一种 导电过程。 实现了将电能转化 为机械能、热能和 光能。

焊接工艺学第一章焊接电弧1.什么叫焊接电弧？电弧是两电极之间或电极与母材之间的气体介质中产生强烈而持久的放电现象2.最小电压原理在电流和周围条件一定的情况下，稳定燃烧的电弧将自动选择一个适当的断面，以保证电弧的电场强度具有最小的数值，即在固定弧长上的电压最小。

这意味着电弧总是保持最小的能量消耗。

3.电离电子发射电弧放电两个最基本物理现象气体介质的电离和电极的电子发射4.电离种类1）热电离气体粒子受热的作用而产生的电离称热电离。

其实质是气体粒子由于受热而产生高速运动和相互之间激烈碰撞而产生的一种电离。

根据气体分子运动理论可知，气体的温度高低意味着气体粒子（包括中性粒子、电子和离子）总体动能的大小，亦即气体粒子平均运动速度的快慢。

2）场致电离当气体中有电场作用时，气体中的带电粒子被加速，电能被转换为带电粒子的动能，当其动能增加到一定程度时，能与中性粒子产生非弹性碰撞，使之电离，这种电离称为场致电离。

3）光电离中性粒子接受光辐射的作用而产生的电离现象称为光电离。

不是所有的光辐射都可以引发电离，气体都存在一个能产生光电离的临界波长，气体的电离电压不同，其临界波长也不同，只有当接受的光辐射波长小于临界波长时，中性气体粒子才可能被直接电离。

5.电子发射种类根据外加能量的不同，电子发射可分为：（1）热发射：金属表面承受热作用而产生电子发射的现象称为热发射。

（2）场致发射：当阴极表面空间有强电场存在时，金属电极内的电子在电场静电库仑力的作用下，从电极表面飞出的现象称为场致发射（自发射）。

（3）光发射：当金属电极表面接受光辐射时，电极表面的自由电子能量增加，当电子的能量达到一定值时能飞出电极的表面，这种现象称为光发射。

（4）粒子碰撞发射：高速运动的粒子（电子或正离子）碰撞金属电极表面时，将能量传给电极表面的电子，使电子能量增加并飞出电极表面，这种现象称为粒子的碰撞发射。

6.阳极区导电机构电弧燃烧时，阳极区的任务主要是接受来自弧柱占总电流 99.9% 的电子流，同时还要向弧柱区发送约占总电流 0.1% 的正离子流。
