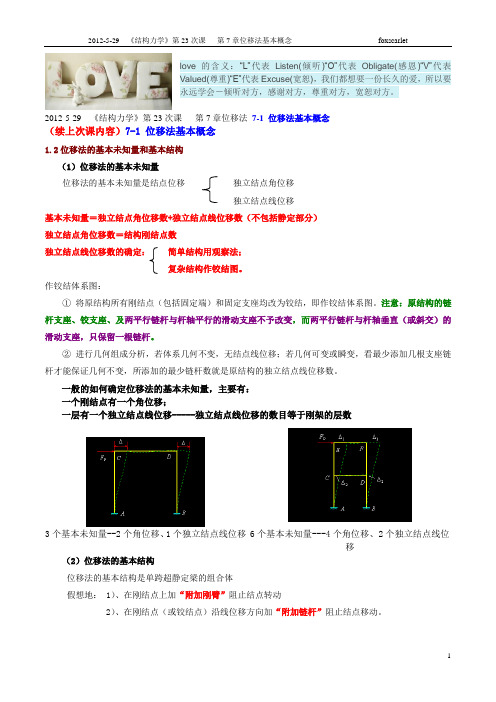

2012-5-29 《结构力学》第23次课第7章位移法7-1 位移法基本概念（续上次课内容）7-1 位移法基本概念1.2位移法的基本未知量和基本结构（1）位移法的基本未知量位移法的基本未知量是结点位移独立结点角位移独立结点线位移基本未知量＝独立结点角位移数+独立结点线位移数（不包括静定部分）独立结点角位移数＝结构刚结点数独立结点线位移数的确定：简单结构用观察法；复杂结构作铰结图。
作铰结体系图：①将原结构所有刚结点（包括固定端）和固定支座均改为铰结，即作铰结体系图。
注意：原结构的链杆支座、铰支座、及两平行链杆与杆轴平行的滑动支座不予改变，而两平行链杆与杆轴垂直（或斜交）的滑动支座，只保留一根链杆。
②进行几何组成分析，若体系几何不变，无结点线位移；若几何可变或瞬变，看最少添加几根支座链杆才能保证几何不变，所添加的最少链杆数就是原结构的独立结点线位移数。
一般的如何确定位移法的基本未知量，主要有：一个刚结点有一个角位移；一层有一个独立结点线位移-----独立结点线位移的数目等于刚架的层数3个基本未知量--2个角位移、1个独立结点线位移6个基本未知量---4个角位移、2个独立结点线位移（2）位移法的基本结构位移法的基本结构是单跨超静定梁的组合体假想地： 1）、在刚结点上加“附加刚臂”阻止结点转动2）、在刚结点（或铰结点）沿线位移方向加“附加链杆”阻止结点移动。
7-2 等截面杆件的刚度方程 形常数 载常数2.1杆端弯矩：绕杆端 为正； 绕结点 为正 杆端剪力：同前杆端位移： 角位移φ 为正； 线位移AB ∆： 使整个杆顺转为正 2.2 等截面直杆的形常数：等截面直杆的形常数是由单位杆端位移引起的单跨超静定梁的杆端力。

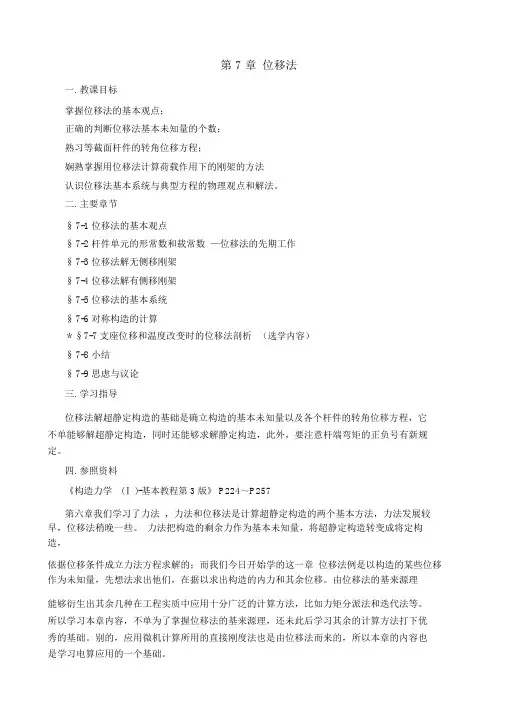

第 7 章位移法一. 教课目标掌握位移法的基本观点；正确的判断位移法基本未知量的个数；熟习等截面杆件的转角位移方程；娴熟掌握用位移法计算荷载作用下的刚架的方法认识位移法基本系统与典型方程的物理观点和解法。

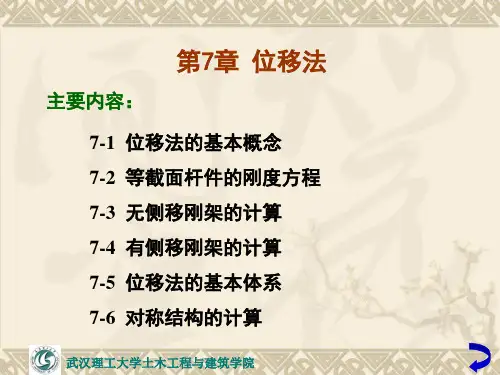

二. 主要章节§7-1位移法的基本观点§7-2杆件单元的形常数和载常数—位移法的先期工作§7-3位移法解无侧移刚架§7-4位移法解有侧移刚架§7-5位移法的基本系统§7-6对称构造的计算＊§7-7支座位移和温度改变时的位移法剖析（选学内容）§7-8小结§7-9思虑与议论三. 学习指导位移法解超静定构造的基础是确立构造的基本未知量以及各个杆件的转角位移方程，它不单能够解超静定构造，同时还能够求解静定构造，此外，要注意杆端弯矩的正负号有新规定。
四. 参照资料《构造力学(Ⅰ )-基本教程第 3 版》 P224～P257第六章我们学习了力法，力法和位移法是计算超静定构造的两个基本方法，力法发展较早，位移法稍晚一些。
力法把构造的剩余力作为基本未知量，将超静定构造转变成将定构造，依据位移条件成立力法方程求解的；而我们今日开始学的这一章位移法例是以构造的某些位移作为未知量，先想法求出他们，在据以求出构造的内力和其余位移。
由位移法的基来源理能够衍生出其余几种在工程实质中应用十分广泛的计算方法，比如力矩分派法和迭代法等。
所以学习本章内容，不单为了掌握位移法的基来源理，还未此后学习其余的计算方法打下优秀的基础。
别的，应用微机计算所用的直接刚度法也是由位移法而来的，所以本章的内容也是学习电算应用的一个基础。
本章议论位移法的原理和应用位移法计算刚架，取刚架的结点位移做为基本未知量，由结点的均衡条件成立位移法方程。
位移法方程有两种表现形式：①直接写均衡返程的形式（便于认识和计算）② 基本系统典型方程的形式（利于与力法及后边的计算机计算为基础的矩阵位移法相对照，加深理解）§ 7-1位移法的基本观点1.对于位移法的简例为了详细的认识位移法的基本思路，我们先看一个简单的桁架的例子：课本P225。
