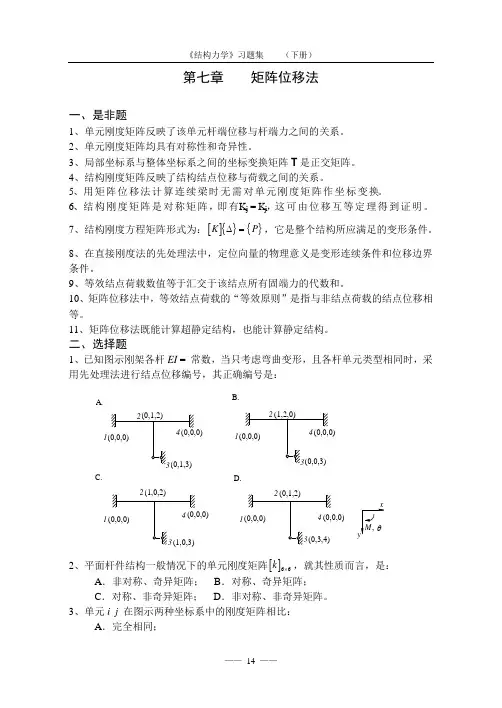

第七章 矩阵位移法一、是非题1、单元刚度矩阵反映了该单元杆端位移与杆端力之间的关系。
2、单元刚度矩阵均具有对称性和奇异性。
3、局部坐标系与整体坐标系之间的坐标变换矩阵T 是正交矩阵。
4、结构刚度矩阵反映了结构结点位移与荷载之间的关系。
5、用 矩 阵 位 移 法 计 算 连 续 梁 时 无 需 对 单 元 刚 度 矩 阵 作 坐 标 变 换。
6、结 构 刚 度 矩 阵 是 对 称 矩 阵 ，即 有K i j = K j i ，这 可 由 位 移 互 等 定 理 得 到 证 明 。
7、结构刚度方程矩阵形式为：[]{}{}K P ∆=，它是整个结构所应满足的变形条件。
8、在直接刚度法的先处理法中，定位向量的物理意义是变形连续条件和位移边界条件。
9、等效结点荷载数值等于汇交于该结点所有固端力的代数和。
10、矩阵位移法中，等效结点荷载的“等效原则”是指与非结点荷载的结点位移相等。
11、矩阵位移法既能计算超静定结构，也能计算静定结构。
二、选择题1、已知图示刚架各杆EI = 常数，当只考虑弯曲变形，且各杆单元类型相同时，采用先处理法进行结点位移编号，其正确编号是：(0,1,2)(0,0,0)(0,0,0)(0,1,3)(0,0,0)(1,2,0)(0,0,0)(0,0,3)(1,0,2)(0,0,0)(0,0,0)(1,0,3)(0,0,0)(0,1,2)(0,0,0)(0,3,4)A.B.C.D.2134123412341234xy M , θ2、平面杆件结构一般情况下的单元刚度矩阵[]k 66⨯，就其性质而言，是： A ．非对称、奇异矩阵； B ．对称、奇异矩阵； C ．对称、非奇异矩阵； D ．非对称、非奇异矩阵。
3、单元i j 在图示两种坐标系中的刚度矩阵相比：A ．完全相同；B ．第2、3、5、6行(列)等值异号；C ．第2、5行(列)等值异号；D ．第3、6行(列)等值异号。
i jyxi jyxM , θM , θ4、矩阵位移法中，结构的原始刚度方程是表示下列两组量值之间的相互关系： A ．杆端力与结点位移； B ．杆端力与结点力； C ．结点力与结点位移； D ．结点位移与杆端力 。
第七章 结构位移计算到上节课为止，我们把五种静定杆件结构的计算问题全讨论过了。
我们知道内力计算问题属强度问题→是结力讨论的首要任务。
讲第一章时，结力的第二大任务：刚度问题，而要解决…，首先应该…杆件结构位移计算 （结构变形+刚度位移）→{刚度校核截面设计确定P max又是超静定结构计算的基础（双重作用）。
另外本章主要讨论各种杆件结构的位移计算问题。
结构位移计算的依据是虚功原理，所以本章先讨论刚体、变形体的虚功原理，然后推导出杆件结构位移计算的一般公式，再讨论各种具体结构的位移计算。
§7-1概述一、结构的位移画图：梁、刚架、桁架 （内力N 、Q 、M ——拉伸、剪切、弯曲）截面C 线位移：C ∆ 角位移：C ϕ结点的线位移： 两点（截面）相对线位移： 杆件的角位移： AB ϕ 两截面相对角位移： 两杆件相对角位移：1、位移定义：由于结构变形或其它原因使结构各点的位置产生（相对）移动（线位移），使杆件横截面产生（相对）转动（角位移）。
截面C 线位移：C ∆。
一般 分解成水平、垂直两方向：CH ∆、CV ∆ 角位移：C ϕ2、位移的分类：6种绝对位移：点（截面）线位移——分解成水平、垂直两方向截面角位移：杆件角位移：相对位移：两点（截面）相对线位移——沿连线方向两截面相对角位移：两杆件相对角位移：统称为：广义位移：角、线位移；相对、绝对位移Δki：k：产生位移的方向；i：引起位移原因。
如ΔA P、Δat、ΔA C广义力：集中力、力偶、分布荷载，也可以是上述各种力的综合二、引起位移的原因1、荷载作用：（荷载→内力→变形→位移）2、温度改变：静定结构，温度改变，→0应力非0应变→结构变形（材料胀缩引起的位移性质同）3、支座移动；(无应力，无应变，但几何位置发生变化){刚体位移（制造误差同）变形位移三、计算位移的目的1）刚度验算：最大挠度的限制（框架结构弹性层间位移限值1/450）2）为超静定结构的弹性分析打下基础3）预先知道变形后的位置，以便作出一定的施工措施：（起重机吊梁、板）（屋架安装）（建筑起拱）（屋窗、门、过梁）（结构要求高，精密）四、计算位移的有关假定（简化计算）1）弹性假设2）小变形假设建立平衡、应变与位移、位移与荷载成线性关系3）理想约束（联结，不考虑阻力摩擦）变形体系{ 线性变形体系（线弹性体系）荷载和位移呈线性关系，且荷载全撤除后位移将全部消失，无残余变形，（可用位移叠加原理）非线形变形体系（分段线形叠加）4）位移叠加原理（类似内力、反力叠加）§7-2 变形体系的虚功原理一、 位移实位移：外因作用下结构实际位移虚位移：根据解题需要，虚设位移状态 （满足变形协调＋边界条件） 统称为：广义位移二、功：力所做的功：该力大小乘以力方向上的相应位移常力的功： T ＝P ×Δ＝P ×D ×cos a （大小、方向、作用点不变） 变力的功：Ｔ＝⎰s dT ＝⎰s P ×cos （P ，d s ）×d s力偶所做的功：功两要素：力与位移P ：广义力（力、力偶、相对力、相对力偶）Δ：和广义力相对应的广义位移（线、角、相对线、相对角）注意：在定义功T 时，没有说位移Δ是由力P 引起的，可能由P 或其它原因，但P 力照样作功。
第7章位移法一. 教学目的掌握位移法的基本概念；正确的判断位移法基本未知量的个数；熟悉等截面杆件的转角位移方程；熟练掌握用位移法计算荷载作用下的刚架的方法了解位移法基本体系与典型方程的物理概念和解法。
二. 主要章节§7-1 位移法的基本概念§7-2 杆件单元的形常数和载常数—位移法的前期工作§7-3 位移法解无侧移刚架§7-4 位移法解有侧移刚架§7-5 位移法的基本体系§7-6 对称结构的计算＊§7-7支座位移和温度改变时的位移法分析（选学内容）§7-8小结§7-9思考与讨论三. 学习指导位移法解超静定结构的基础是确定结构的基本未知量以及各个杆件的转角位移方程，它不仅可以解超静定结构，同时还可以求解静定结构，另外，要注意杆端弯矩的正负号有新规定。
四. 参考资料《结构力学(Ⅰ)-基本教程第3版》P224～P257第六章我们学习了力法，力法和位移法是计算超静定结构的两个基本方法，力法发展较早，位移法稍晚一些。
力法把结构的多余力作为基本未知量，将超静定结构转变为将定结构，按照位移条件建立力法方程求解的；而我们今天开始学的这一章位移法则是以结构的某些位移作为未知量，先设法求出他们，在据以求出结构的内力和其他位移。
由位移法的基本原理可以衍生出其他几种在工程实际中应用十分普遍的计算方法，例如力矩分配法和迭代法等。
因此学习本章内容，不仅为了掌握位移法的基本原理，还未以后学习其他的计算方法打下良好的基础。
此外，应用微机计算所用的直接刚度法也是由位移法而来的，所以本章的内容也是学习电算应用的一个基础。
本章讨论位移法的原理和应用位移法计算刚架，取刚架的结点位移做为基本未知量，由结点的平衡条件建立位移法方程。
位移法方程有两种表现形式：①直接写平衡返程的形式（便于了解和计算）② 基本体系典型方程的形式（利于与力法及后面的计算机计算为基础的矩阵位移法相对比，加深理解）§7-1 位移法的基本概念1.关于位移法的简例为了具体的了解位移法的基本思路，我们先看一个简单的桁架的例子：课本P225。
位移法1.概述力法和位移法是分析超静定结构的两种基本方法。
力法在19世纪末就已经应用于各种超静定结构的分析。
随后，由于钢筋混凝土结构的出现，大量高次超静定刚架逐渐增多，如果仍用力法计算将十分麻烦。
于是20世纪初又在力法的基础上建立了位移法。
力法的基本思路是先解除超静定结构上的多余约束，代之以多余未知力，以多余未知力为基本未知量，一般取静定结构为基本结构进行计算。
利用位移协调条件建立力法基本方程，求出多余未知力，然后进一步求出结构的内力。
位移法的基本思路和力法相反。
位移法是以结构的结点位移作为基本未知量，以单跨超静定梁为计算的基本单元。
先设法确定出单根杆件的杆端内力，用杆端位移来表示，这些杆端位移应与其所在结点的其他杆端位移相协调。
然后用力的平衡条件建立位移法基本方程，确定出未知的结点位移,从而进一步求出整个结构的内力。

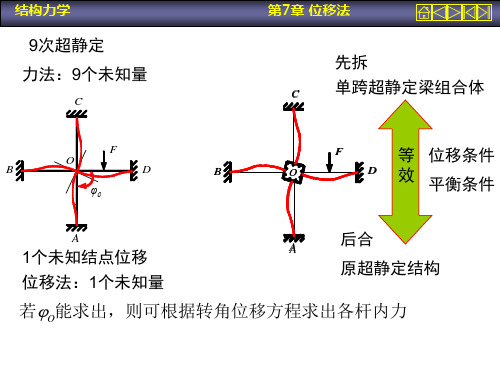

为了说明位移法的基本概念，我们来分析图1a所示的刚架位移。
（a）原结构（b）基本结构图1在荷载作用下，刚架产生的变形如途中虚线所示，设结点B 的转角为1∆，根据变形协调条件可知，汇交于结点B 的BA 杆、BC 杆两杆端也该有同样的转角1∆。
为了简化计算，在受弯杆件中，忽略杆件的轴向变形和剪切变形的影响，假设弯曲变形很小，因此可以假定结构变形后受弯杆件的两端之间的距离不变。
根据这些假定，B 结点就只有角位移没有线位移。
这样1b B 我们将第一步和第二步的结果叠加，得到的基本结构的变形和原结构一致。
我们注意到原结构在B 点并没有附加刚臂，也不存在约束力矩，所以可得11F ＋P F 1＝0 （1）这里的11F 是基本结构在B 点发生转角1∆时，产生在附加刚臂中的反力矩。
用11k 来表示基本结构在B 点处发生单位转角1∆＝1时，产生在附加刚臂中的反力矩，则式（1）可以写成01111=+∆P F k （2）式(2)我们称为位移法基本方程。
11k 、P F 1我们可以用上一章学习的力法确定，然后我们可求出1∆，进而求出原结构的全部内力。
