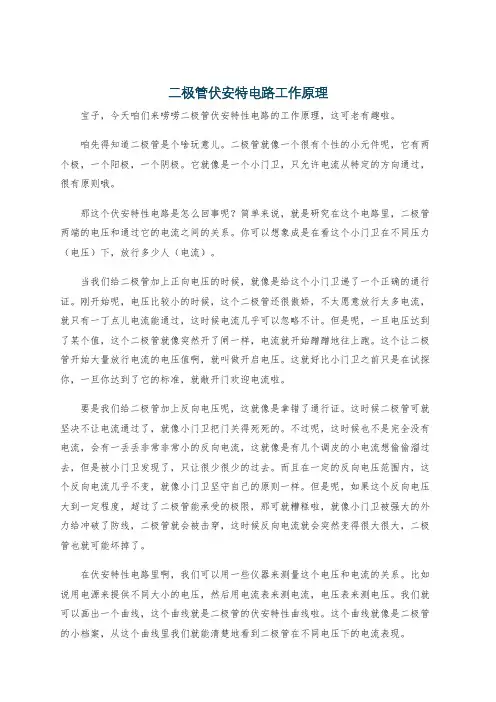

二极管伏安特电路工作原理宝子,今天咱们来唠唠二极管伏安特性电路的工作原理,这可老有趣啦。
咱先得知道二极管是个啥玩意儿。
二极管就像一个很有个性的小元件呢,它有两个极,一个阳极,一个阴极。
它就像是一个小门卫,只允许电流从特定的方向通过,很有原则哦。
那这个伏安特性电路是怎么回事呢?简单来说,就是研究在这个电路里,二极管两端的电压和通过它的电流之间的关系。
你可以想象成是在看这个小门卫在不同压力(电压)下,放行多少人(电流)。
当我们给二极管加上正向电压的时候,就像是给这个小门卫递了一个正确的通行证。
刚开始呢,电压比较小的时候,这个二极管还很傲娇,不太愿意放行太多电流,就只有一丁点儿电流能通过,这时候电流几乎可以忽略不计。
但是呢,一旦电压达到了某个值,这个二极管就像突然开了闸一样,电流就开始蹭蹭地往上跑。
这个让二极管开始大量放行电流的电压值啊,就叫做开启电压。
这就好比小门卫之前只是在试探你,一旦你达到了它的标准,就敞开门欢迎电流啦。
要是我们给二极管加上反向电压呢,这就像是拿错了通行证。
这时候二极管可就坚决不让电流通过了,就像小门卫把门关得死死的。
不过呢,这时候也不是完全没有电流,会有一丢丢非常非常小的反向电流,这就像是有几个调皮的小电流想偷偷溜过去,但是被小门卫发现了,只让很少很少的过去。
而且在一定的反向电压范围内,这个反向电流几乎不变,就像小门卫坚守自己的原则一样。
但是呢,如果这个反向电压大到一定程度,超过了二极管能承受的极限,那可就糟糕啦,就像小门卫被强大的外力给冲破了防线,二极管就会被击穿,这时候反向电流就会突然变得很大很大,二极管也就可能坏掉了。
在伏安特性电路里啊,我们可以用一些仪器来测量这个电压和电流的关系。
比如说用电源来提供不同大小的电压,然后用电流表来测电流,电压表来测电压。
我们就可以画出一个曲线,这个曲线就是二极管的伏安特性曲线啦。
这个曲线就像是二极管的小档案,从这个曲线里我们就能清楚地看到二极管在不同电压下的电流表现。

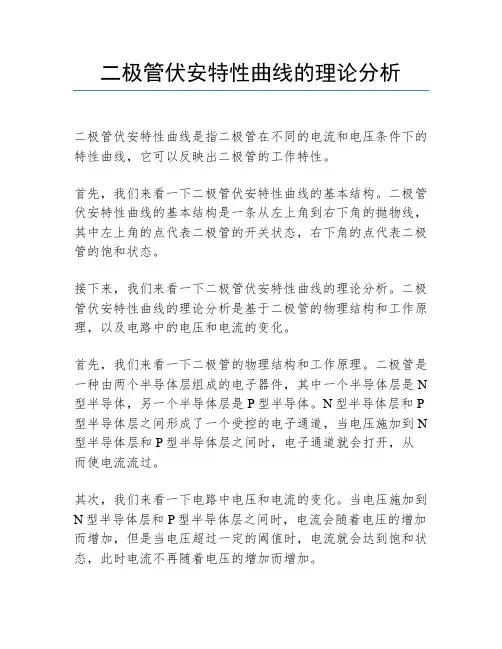

二极管伏安特性曲线的理论分析
二极管伏安特性曲线是指二极管在不同的电流和电压条件下的特性曲线,它可以反映出二极管的工作特性。
首先,我们来看一下二极管伏安特性曲线的基本结构。
二极管伏安特性曲线的基本结构是一条从左上角到右下角的抛物线,其中左上角的点代表二极管的开关状态,右下角的点代表二极管的饱和状态。
接下来,我们来看一下二极管伏安特性曲线的理论分析。
二极管伏安特性曲线的理论分析是基于二极管的物理结构和工作原理,以及电路中的电压和电流的变化。
首先,我们来看一下二极管的物理结构和工作原理。
二极管是一种由两个半导体层组成的电子器件,其中一个半导体层是N 型半导体,另一个半导体层是P型半导体。
N型半导体层和P 型半导体层之间形成了一个受控的电子通道,当电压施加到N 型半导体层和P型半导体层之间时,电子通道就会打开,从而使电流流过。
其次,我们来看一下电路中电压和电流的变化。
当电压施加到N型半导体层和P型半导体层之间时,电流会随着电压的增加而增加,但是当电压超过一定的阈值时,电流就会达到饱和状态,此时电流不再随着电压的增加而增加。
最后,我们来看一下二极管伏安特性曲线的理论分析。
根据二极管的物理结构和工作原理,以及电路中电压和电流的变化,我们可以得出二极管伏安特性曲线的理论分析:当电压施加到N型半导体层和P型半导体层之间时,电流会随着电压的增加而增加,但是当电压超过一定的阈值时,电流就会达到饱和状态,此时电流不再随着电压的增加而增加,从而形成了从左上角到右下角的抛物线形的二极管伏安特性曲线。
以上就是二极管伏安特性曲线的理论分析,它可以反映出二极管的工作特性,为电子工程师提供了重要的参考依据。
晶体二极管的伏安特性曲线二极管最重要的特性就是单向导电性,这是由于在不同极性的外加电压下,内部载流子的不同的运动过程形成的,反映到外部电路就是加到二极管两端的电压和通过二极管的电流之间的关系,即二极管的伏安特性。
在电子技术中,常用伏安特性曲线来直观描述电子器件的特性。
根据图1的试验电路来测量,在不同的外加电压下,每转变一次RP的值就可测得一组电压和电流数据,在以电压为横坐标,电流为纵坐标的直角坐标系中描绘出来,就得到二极管的伏安特性曲线。
图1 测量晶体二极管伏安特性a) 正向特性b) 反向特性图2 2CZ54D伏安特性曲线图3 2AP7伏安特性曲线图2和图3分别表示硅二极管2CZ54D和锗二极管2AP7的伏安特性曲线,图中坐标的右上方是二极管正偏时,电压和电流的关系曲线,简称正向特性;坐标左下方是二极管反偏时电压和电流的关系曲线,简称反向特性。
下面我们以图1为例加以说明。
当二极管两端电压为零时,电流也为零,PN结为动态平衡状态,所以特性曲线从坐标原点0开头。
(一)正向特性1. 不导通区(也叫死区)当二极管承受正向电压时,开头的一段,由于外加电压较小,还不足以克服PN结内电场对载流子运动的阻挡作用,因此正向电流几乎为零,二极管呈现的电阻较大,曲线0A段比较平坦,我们把这一段称作不导通区或者死区。
与它相对应的电压叫死区电压,一般硅二极管约0.5伏,锗二极管约0.2伏(随二极管的材料和温度不同而不同)。
2. 导通区当正向电压上升到大于死区电压时,PN结内电场几乎被抵消,二极管呈现的电阻很小,正向电流增长很快,二极管正向导通。
导通后,正向电压微小的增大会引起正向电流急剧增大,AB 段特性曲线陡直,电压与电流的关系近似于线性,我们把AB 段称作导通区。
导通后二极管两端的正向电压称为正向压降(或管压降),也近似认为是导通电压。
一般硅二极管约为0.7伏,锗二极管为0.3伏。
由图可见,这个电压比较稳定,几乎不随流过的电流大小而变化。
二极管伏安特性
二极管伏安特性是衡量二极管的电特性指标,它是指将电流从零到最大至,电压会变成多少的情况。
二极管的伏安特性是由当前的特性和二极管结构的特性决定的。
随着电流的增加,二极管的电压会逐渐增加,这个过程中所形成的折线图,就是二极管的伏安特性图。
二极管伏安特性的特点是,当恒定电流通过二极管时,电压呈现负斜率,而电流更改时,压降不会立即变动,只有在达到一定以上级别时候,会发生变化。
二极管伏安特性对于了解二极管的动态特性有重要的誊录作用,其伏安曲线用来表示电流和电压关系,可以用来准确地测量二极管的特性参数,同时也被用来分析二极管的电路及其性能。
二极管的伏安特性受到温度的影响,温度的升高会导致正向击穿击穿晶体管的压降值减小,导致正向漏电流增加,硅锗电流也减小。
此外,温度的升高也会对二极管的能量效率有很大的负面影响,使用的热能因此耗费会增加,二极管的耐温设备因此受到限制。
由于二极管具有重要的应用价值,因此,我们需要理解并估算二极管的伏安特性,以更好地提高其使用寿命和可靠性,更有效地提高设备性能。

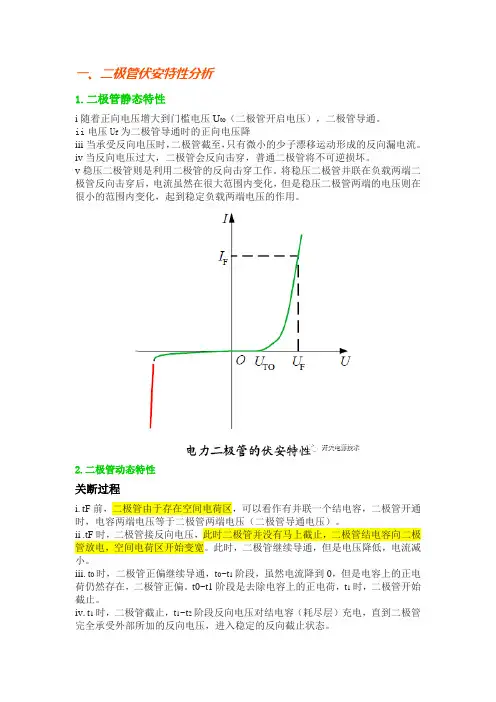

一、二极管伏安特性分析1.二极管静态特性i随着正向电压增大到门槛电压U to(二极管开启电压),二极管导通。
ii电压U f为二极管导通时的正向电压降iii当承受反向电压时,二极管截至,只有微小的少子漂移运动形成的反向漏电流。
iv当反向电压过大,二极管会反向击穿,普通二极管将不可逆损坏。
v稳压二极管则是利用二极管的反向击穿工作。
将稳压二极管并联在负载两端二极管反向击穿后,电流虽然在很大范围内变化,但是稳压二极管两端的电压则在很小的范围内变化,起到稳定负载两端电压的作用。
2.二极管动态特性关断过程i. tF前,二极管由于存在空间电荷区,可以看作有并联一个结电容,二极管开通时,电容两端电压等于二极管两端电压(二极管导通电压)。
ii .tF时,二极管接反向电压,此时二极管并没有马上截止,二极管结电容向二极管放电,空间电荷区开始变宽。
此时,二极管继续导通,但是电压降低,电流减小。
iii. t0时,二极管正偏继续导通,t0~t1阶段,虽然电流降到0,但是电容上的正电荷仍然存在,二极管正偏。
t0~t1阶段是去除电容上的正电荷,t1时,二极管开始截止。
iv. t1时,二极管截止,t1~t2阶段反向电压对结电容(耗尽层)充电,直到二极管完全承受外部所加的反向电压,进入稳定的反向截止状态。
开通过程i. 当加正向电压时,开始对电容充电,继续增加电压推动耗尽层变窄,t fr时进入稳定的正向导通状态。
此时i F和u F满足二极管的伏安特性。
3.温度对二极管伏安特性的影响随着温度升高,其正向特性曲线左移,即正向压降减小;反向特性曲线下移,即反向电流增大。
温度升高,本征激发产生的少子浓度增加,导致内电场的电位差降低,所以二极管正向导通电压降低。
二、二极管的主要参数1.最大整流电流I FI F是二极管长期运行时允许通过的最大正向平均电流,其值与PN结面积及外部散热条件有关2.最高反向工作电压U RU R是二极管工作时允许加的最大反向电压,一般为击穿电压(U BR)的一半。

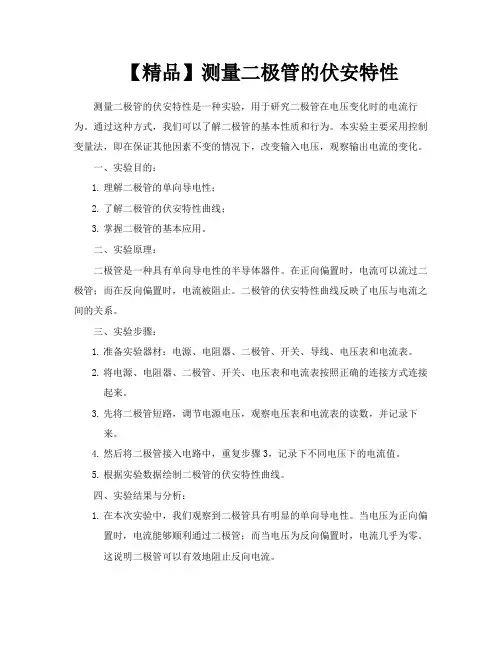

【精品】测量二极管的伏安特性测量二极管的伏安特性是一种实验,用于研究二极管在电压变化时的电流行为。
通过这种方式,我们可以了解二极管的基本性质和行为。
本实验主要采用控制变量法,即在保证其他因素不变的情况下,改变输入电压,观察输出电流的变化。
一、实验目的:1.理解二极管的单向导电性;2.了解二极管的伏安特性曲线;3.掌握二极管的基本应用。
二、实验原理:二极管是一种具有单向导电性的半导体器件。
在正向偏置时,电流可以流过二极管;而在反向偏置时,电流被阻止。
二极管的伏安特性曲线反映了电压与电流之间的关系。
三、实验步骤:1.准备实验器材:电源、电阻器、二极管、开关、导线、电压表和电流表。
2.将电源、电阻器、二极管、开关、电压表和电流表按照正确的连接方式连接起来。
3.先将二极管短路,调节电源电压,观察电压表和电流表的读数,并记录下来。
4.然后将二极管接入电路中,重复步骤3,记录下不同电压下的电流值。
5.根据实验数据绘制二极管的伏安特性曲线。
四、实验结果与分析:1.在本次实验中,我们观察到二极管具有明显的单向导电性。
当电压为正向偏置时,电流能够顺利通过二极管;而当电压为反向偏置时,电流几乎为零。
这说明二极管可以有效地阻止反向电流。
2.通过实验数据,我们发现随着电压的增加,电流也逐渐增加。
这是因为当电压增大时,电场力增强,驱使载流子加速运动,导致电流增加。
这一趋势在伏安特性曲线上表现为斜率逐渐增大的直线段。
3.在高电压区域,伏安特性曲线的斜率有所减小。
这是由于在高电压下,载流子的速度接近饱和,导致电流增加的速度减缓。
此外,在高电压区域还可能存在其他的一些物理效应,如空间电荷区的扩展等,这些效应也会影响电流的增长速度。
4.通过本次实验,我们得出二极管的伏安特性曲线是一条斜率逐渐增大的直线,并在高电压区域有所弯曲。
这一曲线反映了二极管的单向导电性和它的基本性质。
根据这一特性,我们可以将二极管应用于各种电路中,如整流电路、开关电路等,以实现电能的有效转换和控制。
实验三十二 二极管伏安特性的测定【实验目的】1.熟悉测量伏安特性的方法。
2.了解二极管的正、反向伏安特性。
【实验仪器】直流电源、电压表、毫安表、微安表、滑线变阻器、二极管、开关等。
【实验原理】通过一个元件的电流随元件上的外加电压而变化,这种变化关系如以电压为横坐标、电流为纵坐标可得出其关系曲线,该曲线就称为这一元件的伏安特性曲线。
通过元件中的电流I 随外加电压U 的变化可用公式I =U/R 表示,其中比例系数1/R 就是该元件的电导。
如果R 为定值,则伏安特性曲线是一条直线,具有这类性质的元件称为线性电阻元件,它们是严格服从欧姆定律的;如果R 不是定值,而是随着外加电压的变化而变化,则伏安特性是一条曲线,这类元件称为非线性电阻元件。
常用的晶体二极管就是非线性电阻元件,其阻值不仅与外加电压的大小有关,而且还与方向有关。
当二极管正极接高电势端,负极接低电势端时,电流从二极管的正极流入,负极流出,这时的伏安特性称为正向特性;反之,称为反向特性。
用伏安法测量二极管的特性曲线时,线路一般采用两种方法,即外接法(见图32-1a )和内接法(见图32-1b )。
由于测量电表内阻的存在,不管采用哪一种方法都会给测量结果带来系统误差。
下面将分析误差产生的原因和大小,以便在测量时合理选择线路接法。
在图32-1a 所示的外接法中,由于采用这一接法而产生的系统误差就是电压表中流过的电流I V ,并且VD D D V R U I I I I =∆=-= (32-1) 或写成相对误差的形式VD D D R R I I =∆ (32-2) 显然,电压表内阻R V 越大,二极管内阻R D 越小,电流测量产生的系统误差相对越小。
在图32-1b 所示的内接法中,由此而带来的系统误差就是电流表两端的电压U A ,并且D A D D A I R U U U U =∆=-= (32-3)其相对误差为DA D D R R U U =∆ (32-4) 显然,电流表内阻R A 越小,二极管内阻R D 越大,电压测量产生的系统误差相对越小。
二极管的伏安特性二极管既然是一个PN结,具有单向导电性。
二极管的伏安特性是正向特性。
二极管伏安特性曲线的第一象限称为正向特性,表示外加正向电压时二极管的工作情况。
在正向特性的起始部分,由于正向电压很小,外电场还不足以克服内电场对多数载流子的阻碍作用,正向电流几乎为零,这一区域称为正向二极管的伏安特性曲线。
二极管伏安的正向特性,理想的二极管,正向电流和电压成指数关系。
实际的二极管,加正向电压的时候,需要克服PN结内电压,所以电压要大于内电压时,才会出现电流。
二极管的正极接在低电位端,负极接在高电位端,此时二极管中几乎没有电流流过,二极管处于截止状态,这种连接方式称为反向偏置。
二极管处于反向偏置时,仍然会有微弱的反向电流流过二极管,称为漏电电流。
有两个显著特点:一是受温度影响很大;二是反向电压不超过一定范围时,其电流大小基本不变,即与反向电压大小无关。
二极管伏安的反向特性:理想的二极管不论反向电压多大,反向都无电流。
实际的二极管,反向截止时,是有电流的,这个电流叫做反向饱和电流。
在电压没有达到反向击穿电压时,二极管的电流一直等于方向饱和电流。
当反向电压继续增加到某一数值时,二极管中的反向电流会突然增大称此时二极管发生了反向击穿。
发生反向击穿时PN结有很大的反向电流,严重时将导致PN结损坏,所以普通二极管应该避免被击穿。
当电压大到一定程度,二极管被反向击穿,电流急剧增大。
反向击穿分齐纳击穿和雪崩击穿两种。
有的二极管击穿后撤去反向电压,还能恢复原状态,比如稳压二极管就是工作在反向击穿区的。
有的反向击穿就直接烧坏了。
二极管是双端子电子元件,传导电流主要在一个方向;它在一个方向上具有低电阻,在另一个方向上具有高电阻。
二极管真空管或热电子二极管是一种具有两个电极,一个加热的阴极和一个板的真空管,其中电子只能沿一个方向从阴极到板流动。

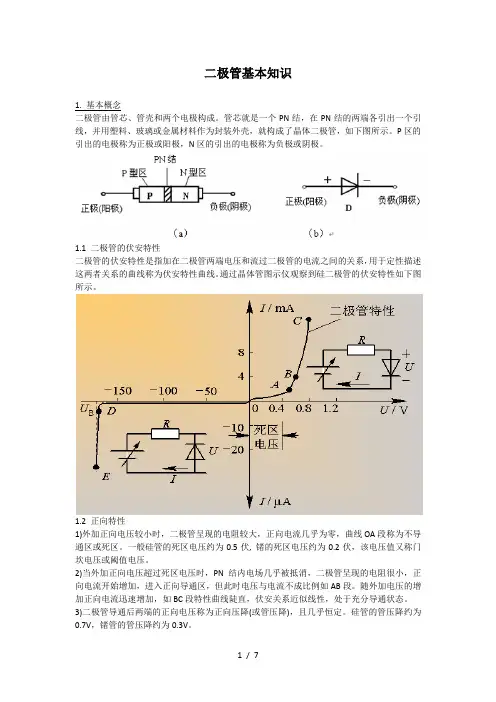

二极管基本知识1. 基本概念二极管由管芯、管壳和两个电极构成。
管芯就是一个PN结,在PN结的两端各引出一个引线,并用塑料、玻璃或金属材料作为封装外壳,就构成了晶体二极管,如下图所示。
P区的引出的电极称为正极或阳极,N区的引出的电极称为负极或阴极。
1.1 二极管的伏安特性二极管的伏安特性是指加在二极管两端电压和流过二极管的电流之间的关系,用于定性描述这两者关系的曲线称为伏安特性曲线。
通过晶体管图示仪观察到硅二极管的伏安特性如下图所示。
1.2 正向特性1)外加正向电压较小时,二极管呈现的电阻较大,正向电流几乎为零,曲线OA段称为不导通区或死区。
一般硅管的死区电压约为0.5伏, 锗的死区电压约为0.2伏,该电压值又称门坎电压或阈值电压。
2)当外加正向电压超过死区电压时,PN结内电场几乎被抵消,二极管呈现的电阻很小,正向电流开始增加,进入正向导通区,但此时电压与电流不成比例如AB段。
随外加电压的增加正向电流迅速增加,如BC段特性曲线陡直,伏安关系近似线性,处于充分导通状态。
3)二极管导通后两端的正向电压称为正向压降(或管压降),且几乎恒定。
硅管的管压降约为0.7V,锗管的管压降约为0.3V。
1.3 反向特性1)二极管承受反向电压时,加强了PN结的内电场,二极管呈现很大电阻,此时仅有很小的反向电流。
如曲线OD段称为反向截止区,此时电流称为反向饱和电流。
实际应用中,反向电流越小说明二极管的反向电阻越大,反向截止性能越好。
一般硅二极管的反向饱和电流在几十微安以下,锗二极管则达几百微安,大功率二极管稍大些。
2)当反向电压增大到一定数值时(图中D点),反向电流急剧加大,进入反向击穿区,D点对应的电压称为反向击穿电压。
二极管被击穿后电流过大将使管子损坏,因此除稳压管外,二极管的反向电压不能超过击穿电压。
2. 整流电路2.1 单向半波整流电路二极管就像一个自动开关,u2为正半周时,自动把电源与负载接通,u2为负半周时,自动将电源与负载切断。

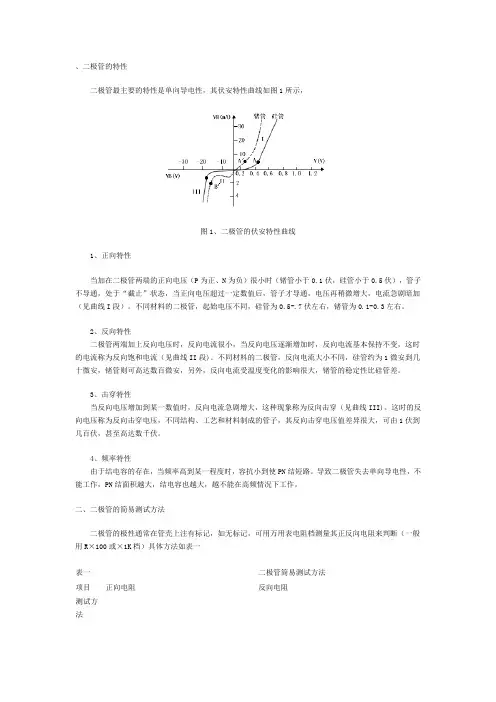

、二极管的特性二极管最主要的特性是单向导电性,其伏安特性曲线如图1所示,图1、二极管的伏安特性曲线1、正向特性当加在二极管两端的正向电压(P为正、N为负)很小时(锗管小于0.1伏,硅管小于0.5伏),管子不导通,处于“截止”状态,当正向电压超过一定数值后,管子才导通,电压再稍微增大,电流急剧暗加(见曲线I段)。
不同材料的二极管,起始电压不同,硅管为0.5-.7伏左右,锗管为0.1-0.3左右。
2、反向特性二极管两端加上反向电压时,反向电流很小,当反向电压逐渐增加时,反向电流基本保持不变,这时的电流称为反向饱和电流(见曲线II段)。
不同材料的二极管,反向电流大小不同,硅管约为1微安到几十微安,锗管则可高达数百微安,另外,反向电流受温度变化的影响很大,锗管的稳定性比硅管差。
3、击穿特性当反向电压增加到某一数值时,反向电流急剧增大,这种现象称为反向击穿(见曲线III)。
这时的反向电压称为反向击穿电压,不同结构、工艺和材料制成的管子,其反向击穿电压值差异很大,可由1伏到几百伏,甚至高达数千伏。
4、频率特性由于结电容的存在,当频率高到某一程度时,容抗小到使PN结短路。
导致二极管失去单向导电性,不能工作,PN结面积越大,结电容也越大,越不能在高频情况下工作。
二、二极管的简易测试方法二极管的极性通常在管壳上注有标记,如无标记,可用万用表电阻档测量其正反向电阻来判断(一般用R×100或×1K档)具体方法如表一表一二极管简易测试方法项目正向电阻反向电阻测试方法测试情况硅管:表针指示位置在中间或中间偏右一点;锗管:表针指示在右端靠近满刻度的地方(如图所示)表明管子正向特性是好的。
如果表针在左端不动,则管子内部已经断路硅管:表针在左端基本不动,极靠近OO位置,锗管:表针从左端起动一点,但不应超过满刻度的1/4(如上图所示),则表明反向特性是好的,如果表针指在0位,则管子内部已短路三、二极管的主要参数1、正向电流IF在额定功率下,允许通过二极管的电流值。
二极管的伏安特性及电流方程二极管的电流与其端电压的关系称为伏安特性。
()i f u =非线性u D (V)0.400.8-10i D (mA)51015(μA)-100.6-30-30硅二极管2CP10的伏安特性A V RDi Dv D(1)工作区的划分死区开启电压U th材料开启电压硅Si 0.5V 锗Ge0.1V当外加正向电压很低时,由于外电场还不能克服PN 结内电场对多数载流子扩散运动的阻力,故正向电流很小几乎为零。
这一区域称之为死区。
u D (V)0.400.8-10i D (mA)51015( A)-100.6-30-30(1)工作区的划分导通区导通压降U on外加正向电压超过死区电压时,内电场大大削弱,正向电流迅速增长,二极管进入正向导通区。
电压再继续增加时,电流迅速增大,而二极管端电压却几乎不变,此时二极管端电压称为导通压降。
材料导通压降硅Si 0.5~0.8V (0.7V )锗Ge0.1~0.3Vu D (V)0.400.8-10i D (mA)51015( A)-100.6-30-30(1)工作区的划分反向截止区反向饱和电流I s在二极管两端加反向电压时,将有很小的、由少子漂移运动形成的反向饱和电流(I s )通过二极管。
材料反向饱和电流硅Si 1µA 以下锗Ge几十µA★随温度的上升增长很快★在反向电压不超过某一范围时,反向电流的大小基本恒定u D (V)0.400.8-10i D (mA)51015( A)-100.6-30-30(1)工作区的划分反向击穿区反向击穿电压U BR外加反向电压超过反向击穿电压U BR 时,反向电流突然增大,二极管失去单向导电性,进入反向击穿区。
★电击穿(可逆)雪崩击穿(掺杂浓度低) 齐纳击穿(掺杂浓度高)★热击穿(不可逆)u D (V)0.400.8-10i D (mA)51015( A)-100.6-30-30(2)二极管的电流方程I/mAI/uA正向特性为指数曲线反向特性为横轴的平行线/(1)D Tu U D s i I e=-() (26mv)T kTU v q=常温TD U U s D eI i /≅正向偏置:sD I i -≅反向偏置:U th U on温度电压当量:T (℃)↑→在电压不变情况下电流↑ →正向特性左移;T (℃)↑→ 反向饱和电流I S ↑→ 反向特性下移(3)伏安特性受温度影响增大1倍/10℃u D (V)0.400.8-10i D (mA)51015( A)-100.6-30-30(4)二极管动态电阻和静态电阻—静态电阻DDDVRI(4)二极管动态电阻和静态电阻—动态电阻(内阻)DD DV r I ∆=∆二极管的伏安特性及电流方程(1)工作区的划分(3)二极管的电流方程(4)伏安特性受温度影响(5)二极管动态电阻和静态电阻I/mA I/uA U th U on (2)重要参数。
