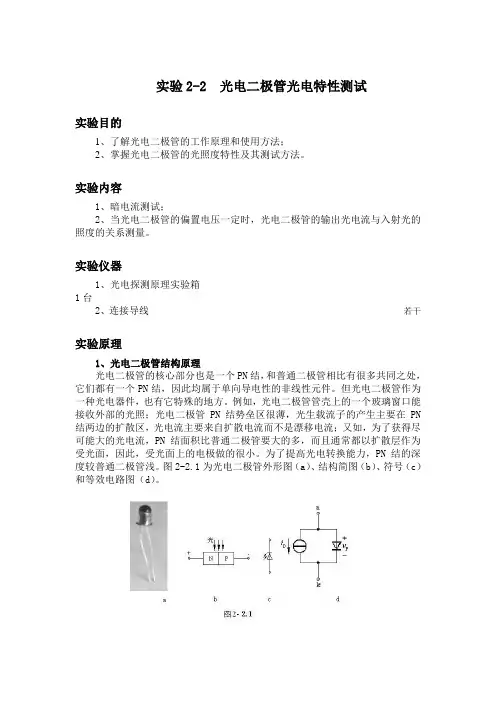

实验2-2 光电二极管光电特性测试实验目的1、了解光电二极管的工作原理和使用方法；2、掌握光电二极管的光照度特性及其测试方法。
实验内容1、暗电流测试；2、当光电二极管的偏置电压一定时，光电二极管的输出光电流与入射光的照度的关系测量。
实验仪器1、光电探测原理实验箱1台2、连接导线若干实验原理1、光电二极管结构原理光电二极管的核心部分也是一个PN结，和普通二极管相比有很多共同之处，它们都有一个PN结，因此均属于单向导电性的非线性元件。
但光电二极管作为一种光电器件，也有它特殊的地方。
例如，光电二极管管壳上的一个玻璃窗口能接收外部的光照；光电二极管PN结势垒区很薄，光生载流子的产生主要在PN 结两边的扩散区，光电流主要来自扩散电流而不是漂移电流；又如，为了获得尽可能大的光电流，PN结面积比普通二极管要大的多，而且通常都以扩散层作为受光面，因此，受光面上的电极做的很小。
为了提高光电转换能力，PN结的深度较普通二极管浅。
图2-2.1为光电二极管外形图（a）、结构简图（b）、符号（c）和等效电路图（d）。
光电二极管在电路中一般是处于反向工作状态（见图2-2.2，图中E为反向偏置电压），在没有光照射时，反向电阻很大，反向电流很小（一般小于0.1微安），这个反向电流称为暗电流，当光照射在PN结上，光子打在PN结附近，使PN结附近产生光生电子和光生空穴对，称为光生载流子。
它们在PN结处的内电场作用下作定向运动，形成光电流。
光的照度越大，光电流越大。
如果在外电路上接上负载，负载上就获得了电信号。
因此光电二极管在不受光照射时处于截止状态，受光照射时处于导通状态随着光电子技术的发展，光信号在探测灵敏度、光谱响应范围及频率特性等方面的要求越来越高，为此，近年来出现了许多性能优良的光伏探测器，如硅、锗光电二极管、PIN 光电二极管、雪崩光电二极管（APD）等。
光电二极管目前多采用硅或锗制成，但锗器件暗电流温度系数远大于硅器件，工艺也不如硅器件成熟，虽然它的响应波长大于硅器件，但实际应用尚不及后者广泛。

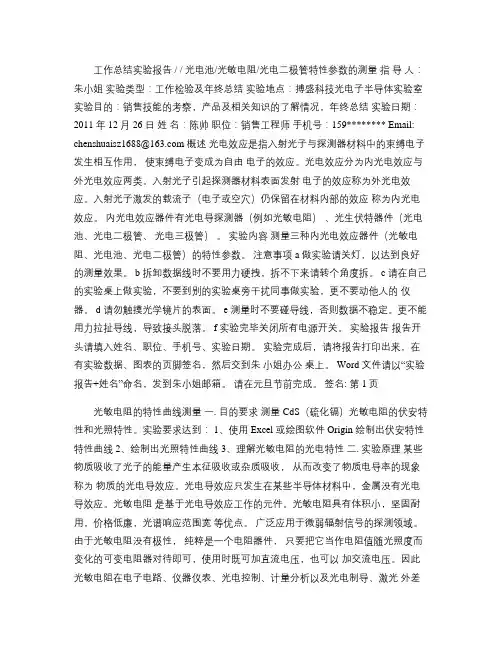

工作总结实验报告 / / 光电池/光敏电阻/光电二极管特性参数的测量指导人：朱小姐实验类型：工作检验及年终总结实验地点：搏盛科技光电子半导体实验室实验目的：销售技能的考察，产品及相关知识的了解情况，年终总结实验日期：2011 年 12 月 26 日姓名：陈帅职位：销售工程师手机号：159******** Email: chenshuaisz1688@ 概述光电效应是指入射光子与探测器材料中的束缚电子发生相互作用，使束缚电子变成为自由电子的效应。
光电效应分为内光电效应与外光电效应两类。
入射光子引起探测器材料表面发射电子的效应称为外光电效应。
入射光子激发的载流子（电子或空穴）仍保留在材料内部的效应称为内光电效应。
内光电效应器件有光电导探测器（例如光敏电阻）、光生伏特器件（光电池、光电二极管、光电三极管）。
实验内容测量三种内光电效应器件（光敏电阻、光电池、光电二极管）的特性参数。
注意事项 a 做实验请关灯，以达到良好的测量效果。
b 拆卸数据线时不要用力硬拽，拆不下来请转个角度拆。
c 请在自己的实验桌上做实验，不要到别的实验桌旁干扰同事做实验，更不要动他人的仪器。
d 请勿触摸光学镜片的表面。
e 测量时不要碰导线，否则数据不稳定。
更不能用力拉扯导线，导致接头脱落。
f 实验完毕关闭所有电源开关。
实验报告报告开头请填入姓名、职位、手机号、实验日期。
实验完成后，请将报告打印出来，在有实验数据、图表的页脚签名，然后交到朱小姐办公桌上。
Word 文件请以“实验报告+姓名”命名，发到朱小姐邮箱。
请在元旦节前完成。
签名: 第 1页光敏电阻的特性曲线测量一. 目的要求测量 CdS（硫化镉）光敏电阻的伏安特性和光照特性。
实验要求达到： 1、使用 Excel 或绘图软件 Origin 绘制出伏安特性特性曲线 2、绘制出光照特性曲线 3、理解光敏电阻的光电特性二. 实验原理某些物质吸收了光子的能量产生本征吸收或杂质吸收，从而改变了物质电导率的现象称为物质的光电导效应。
物理实验技术中的光电二极管特性测量与分析光电二极管是一种能够将光能转化为电能的器件，广泛应用在光电传感器、光通信、光电测量和光谱分析等领域。
在物理实验技术中，测量和分析光电二极管的特性对于研究光电效应、了解器件性能以及优化实验设计都具有重要意义。
一、光电二极管原理和基本特性光电二极管的原理是基于光电效应，利用光照射在PN结上产生电子-空穴对，使得PN结两端产生电压。
其关键特性包括响应频率、光电流、暗电流、光电流增益等。
测量这些特性需要合适的实验装置和方法来获取准确的结果。
二、光电二极管特性的测量方法1. 频响特性测量频响特性测量是评估光电二极管对光信号变化的响应速度的重要方法。
常用的实验装置包括函数发生器、光源和示波器。
通过改变函数发生器输入的正弦光信号频率，测量光电二极管输出的电流或电压的变化，从而得到频响特性曲线。
这些曲线反映了光电二极管的截止频率、带宽和相移等信息。
2. 光电流和暗电流测量光电流和暗电流是衡量光电二极管敏感度的重要指标。
光电流指的是光照射下二极管产生的输出电流，可以通过连接电流表或电流放大器进行测量。
而暗电流是指在没有光照射的情况下，二极管自身产生的微弱电流。
暗电流直接影响光电二极管的信噪比和稳定性，需要特殊的实验装置和方法进行测量。
三、光电二极管特性分析测量得到的光电二极管特性数据可以通过分析得到有关器件性能的重要信息。
以下是几个典型的分析方法：1. 截止频率和带宽分析利用频响特性曲线可以确定光电二极管的截止频率和带宽。
截止频率是指光电二极管对信号频率的响应达到3dB衰减的频率，可以通过对频响特性进行插值计算得到。
带宽是指光电二极管在特定条件下能够传输信号的频率范围，可以根据频响特性曲线的满足条件进行判断。
2. 光电流增益分析光电流增益是指光电二极管单位光功率入射时输出电流的增益。
可以通过将测得的光电流与已知的入射光功率相除得到。
光电流增益反映了光电二极管对光信号的放大效果，是评估器件性能的重要指标。
光电二极管特性参数的测量及原理应用1.光电二极管特性参数的测量方法（1）光电流和光敏面积的测量：光电二极管的光敏面积决定了其对光信号的接收能力，而光电流是光电二极管对光源产生的电流响应。
测量光电流可通过将光电二极管接入电路中，通过测量电流表的读数来获得。
光敏面积可通过显微镜测量方法来获得。
（2）响应时间的测量：光电二极管的响应时间是指其由光敏变化到电流输出的时间。
可以使用短脉冲光源和示波器来测量光电二极管的响应时间，记录光电流的变化曲线，从而得到响应时间。
（3）量子效率的测量：量子效率是指光束的能量能被光电二极管转换成电流的比例。
测量量子效率常采用比较法，即将待测光电二极管与一个标准光电二极管一起放入相同的光源中进行测量，通过比较两者输出的电流，计算出待测光电二极管的量子效率。
2.光电二极管特性参数的原理应用（1）光电二极管的灵敏度控制：测量光电流和光电二极管参数可以了解光电二极管的灵敏度，从而控制其在光电转换中的应用。
例如，在光电二极管应用于光通信中，可以通过测量光电流来确定光信号的强弱，进而控制光电二极管的灵敏度。
（2）光电二极管的功率测量：通过测量光电二极管的输出电流和光敏面积，可以计算出入射光的功率。
这在激光器功率测量和光学器件测试中非常常见。
（3）光电二极管的频率响应特性：通过测量光电二极管的响应时间，可以评估其对高频光信号的响应能力。
这在通信和雷达系统中具有重要应用，可以保证信号的准确传输和检测。

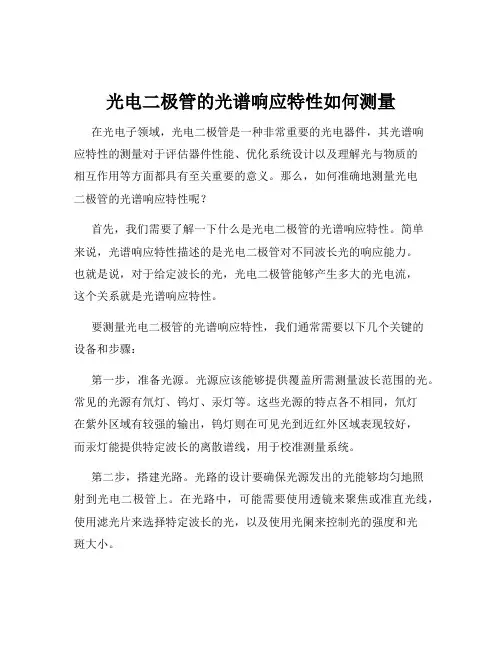

（4）光电二极管的光谱响应特性：测量光电二极管的光谱响应可以评估其对不同波长光的接收能力。
这在光学测量和光谱分析等领域都有广泛应用。
综上所述，光电二极管特性参数的测量及原理应用对于光电二极管的优化设计和应用具有重要意义。
通过测量光电流、光敏面积、响应时间、量子效率等参数，可以更好地了解光电二极管的特性，从而为光电转换和光信号检测提供基础支持。
同时，根据测量得到的参数，可以进一步控制光电二极管的灵敏度、测量光功率、评估频率响应和光谱响应等应用。
光电二极管检测电路的工作原理及设计方案目录一、内容描述 (2)二、光电二极管基本知识 (3)1. 光电二极管的工作原理 (4)2. 光电二极管的特性与参数 (4)三、光电二极管检测电路的工作原理 (6)1. 光电检测电路的基本概念 (7)2. 光电检测电路的工作原理详解 (7)四、设计方案 (9)1. 设计目标及要求 (10)2. 电路设计 (11)（1）电路拓扑结构 (12)（2）元器件选择与参数设计 (13)3. 信号处理与放大电路 (15)（1）信号输入与处理电路 (16)（2）信号放大电路 (17)4. 电源及辅助电路设计 (18)（1）电源电路设计 (20)（2）保护及指示电路设计 (21)五、实验验证与优化 (22)1. 实验设备与工具准备 (23)2. 实验操作流程及步骤说明 (24)3. 数据记录与分析处理 (25)4. 电路性能评估与优化建议 (26)六、实际应用场景及推广价值 (27)1. 实际应用场景分析 (28)2. 推广价值及市场前景展望 (29)七、总结与展望 (30)一、内容描述光电二极管检测电路是一种基于光电效应工作的电子检测电路，主要用于检测光信号的强度或光照度。
该电路通过光电二极管将光信号转换为电信号，进而实现对光信号的测量、监控和控制。
本文将详细介绍光电二极管检测电路的工作原理及设计方案。
在光电二极管检测电路中，光电二极管作为核心元件，其工作原理主要基于光电效应。
当光线照射到光电二极管时，光子能量被材料中的电子吸收，从而使电子从价带跃迁到导带，形成电子空穴对，产生光生电流。
通过测量光生电流的大小，可以反映光照度的强弱。
根据不同的应用场景和需求，光电二极管检测电路的设计方案也有所不同。
常见的设计方案包括：直接测量法：通过测量光电二极管产生的光生电流来直接反映光照度。
这种方法简单直观，但受限于光电二极管的响应速度和灵敏度，适用于低光照度测量。
信号放大法：通过对光电二极管产生的光生电流进行放大处理，可以提高测量灵敏度和精度。

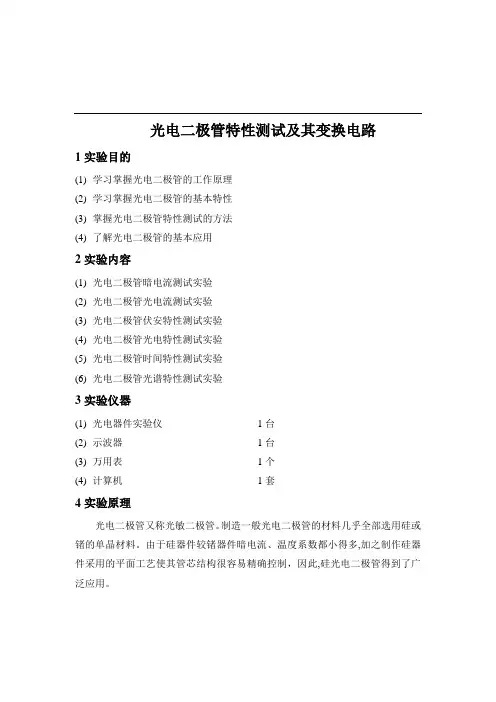

光电二极管特性测试及其变换电路1实验目的(1)学习掌握光电二极管的工作原理(2)学习掌握光电二极管的基本特性(3)掌握光电二极管特性测试的方法(4)了解光电二极管的基本应用2实验内容(1)光电二极管暗电流测试实验(2)光电二极管光电流测试实验(3)光电二极管伏安特性测试实验(4)光电二极管光电特性测试实验(5)光电二极管时间特性测试实验(6)光电二极管光谱特性测试实验3实验仪器(1)光电器件实验仪1台(2)示波器1台(3)万用表1个(4)计算机1套4实验原理光电二极管又称光敏二极管。
制造一般光电二极管的材料几乎全部选用硅或锗的单晶材料。
由于硅器件较锗器件暗电流、温度系数都小得多,加之制作硅器件采用的平面工艺使其管芯结构很容易精确控制，因此,硅光电二极管得到了广泛应用。
光电二极管的结构和普通二极管相似，只是它的PN结装在管壳顶部，光线通过透镜制成的窗口，可以集中照射在PN结上，图1（a）是其结构示意图。
光敏二极管在电路中通常处于反向偏置状态，如图1（b）所示。
（a）结构示意图（b）基本电路图1 光电二极管结构图PN结加反向电压时，反向电流的大小取决于P区和N区中少数载流子的浓度，无光照时P区中少数载流子(电子)和N区中的少数载流子(空穴)都很少，因此反向电流很小。
但是当光照射PN结时，只要光子能量hv大于材料的禁带宽度，就会在PN结及其附近产生光生电子—空穴对，从而使P区和N区少数载流子浓度大大增加。
这些载流子的数目，对于多数载流子影响不大，但对P区和N 区的少数载流子来说，则会使少数载流子的浓度大大提高，在反向电压（P区接负，N区接正）作用下，反向饱和漏电流大大增加，形成光电流，该光电流随入射光照度的变化而相应变化。
光电流通过负载R L时，在电阻两端将得到随人射光变化的电压信号如果入射光的照度改变，光生电子—空穴对的浓度将相应变动，通过外电路的光电流强度也会随之变动，光敏二极管就把光信号转换成了电信号。
一、实验目的1. 了解光电转换的基本原理及过程。
2. 掌握光电转换器件的基本特性。
3. 测量光电转换器件在不同光照条件下的电流输出，分析其光电转换特性。
4. 研究光电转换器件在不同频率、不同偏压下的响应特性。
二、实验原理光电转换是指将光能转换为电能的过程。
当光照射到半导体材料上时，光子与半导体中的电子发生相互作用，使电子获得足够的能量跃迁到导带，从而产生光生电子-空穴对。
这些光生电子-空穴对在外电场的作用下，发生漂移运动，产生光生电流。
本实验采用的光电转换器件为光电二极管，其工作原理如下：1. 光照射到光电二极管PN结上，产生光生电子-空穴对。
2. 外加正向偏压，光生电子-空穴对在电场作用下发生漂移运动，形成光生电流。
3. 通过测量光生电流，可以分析光电转换器件的光电转换特性。
三、实验仪器与材料1. 光电二极管2. 光源（如激光、LED等）3. 数字多用表（万用表）4. 可变电源5. 光电转换特性测试系统6. 光功率计7. 精密电阻箱8. 光电转换特性测试软件四、实验步骤1. 连接实验电路，将光电二极管、光源、数字多用表、可变电源等仪器设备连接好。
2. 设置实验参数，如光源强度、偏压等。
3. 测量不同光照条件下的光生电流，记录数据。
4. 改变光源频率，测量不同频率下的光生电流，记录数据。
5. 改变偏压，测量不同偏压下的光生电流，记录数据。
6. 利用光电转换特性测试软件分析实验数据，绘制光生电流与光照强度、频率、偏压的关系曲线。
五、实验结果与分析1. 光照强度与光生电流的关系：实验结果显示，光生电流与光照强度呈线性关系，即光照强度越大，光生电流越大。
2. 频率与光生电流的关系：实验结果显示，光生电流与光源频率呈非线性关系，当频率较高时，光生电流较大。
3. 偏压与光生电流的关系：实验结果显示，光生电流与偏压呈非线性关系，当偏压较大时，光生电流较大。
六、实验结论1. 光电转换器件的光电转换特性与光照强度、频率、偏压等因素有关。

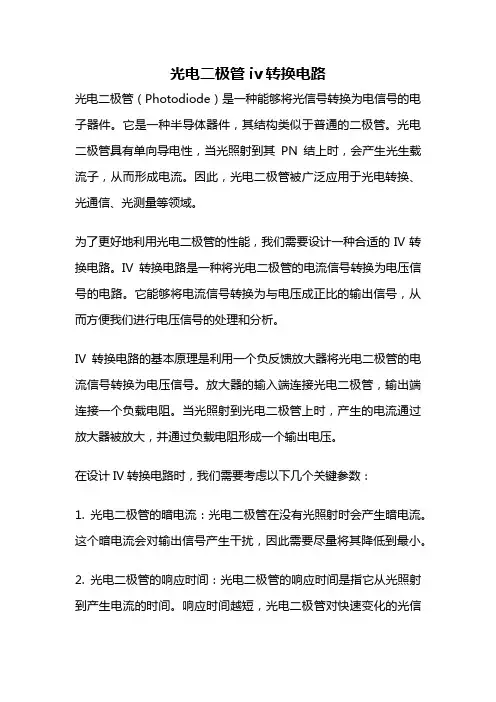

光电二极管iv转换电路光电二极管（Photodiode）是一种能够将光信号转换为电信号的电子器件。
它是一种半导体器件，其结构类似于普通的二极管。
光电二极管具有单向导电性，当光照射到其PN结上时，会产生光生载流子，从而形成电流。
因此，光电二极管被广泛应用于光电转换、光通信、光测量等领域。
为了更好地利用光电二极管的性能，我们需要设计一种合适的IV转换电路。
IV转换电路是一种将光电二极管的电流信号转换为电压信号的电路。
它能够将电流信号转换为与电压成正比的输出信号，从而方便我们进行电压信号的处理和分析。
IV转换电路的基本原理是利用一个负反馈放大器将光电二极管的电流信号转换为电压信号。
放大器的输入端连接光电二极管，输出端连接一个负载电阻。
当光照射到光电二极管上时，产生的电流通过放大器被放大，并通过负载电阻形成一个输出电压。
在设计IV转换电路时，我们需要考虑以下几个关键参数：1. 光电二极管的暗电流：光电二极管在没有光照射时会产生暗电流。
这个暗电流会对输出信号产生干扰，因此需要尽量将其降低到最小。
2. 光电二极管的响应时间：光电二极管的响应时间是指它从光照射到产生电流的时间。
响应时间越短，光电二极管对快速变化的光信号的响应能力就越强。
3. 放大器的增益：放大器的增益决定了输出电压的大小。
通常情况下，我们希望输出电压能够尽量与输入光信号的强度成正比。
为了满足以上要求，我们可以采用以下几种方法来设计IV转换电路：1. 选择合适的光电二极管：不同的光电二极管具有不同的特性，如暗电流、响应时间等。
我们可以根据具体的应用需求选择合适的光电二极管。
2. 降低暗电流：可以通过选择低暗电流的光电二极管或者采用温度补偿的方法来降低暗电流的影响。
3. 使用高速放大器：如果需要对快速变化的光信号进行转换，可以选择具有较高带宽的放大器。
4. 负反馈设计：通过在放大器的输入端加入负反馈电阻，可以提高放大器的稳定性和线性度。
除了以上的基本设计考虑因素，我们还可以根据具体的应用需求来进行一些定制化的设计。
光电二极管检测电路的工作原理及设计方案光电二极管检测电路是一种将光信号转换为电信号的装置，它广泛应用于各种光学测量和控制领域。
其工作原理是基于光电二极管的光电效应，通过将光信号照射到光电二极管上，使其产生电流输出，从而实现对光信号的检测。
设计一种光电二极管检测电路需要考虑以下几个方面：1.光电二极管的选择：要根据具体的应用需求选择合适的光电二极管。
通常，选择感光面积大、光谱响应范围广、响应速度快、噪声低的光电二极管。
2.光电二极管的放大电路：由于光电二极管输出的光电流较小，需要经过放大电路放大后才能得到可用的电信号。
常见的放大电路有共射放大电路和差动放大电路。
共射放大电路适用于单端输入，输出电压幅度大，但可能存在信号漂移和温漂的问题；差动放大电路适用于双端输入，具有较高的共模抑制比，但需要两个光电二极管。
3.滤波电路和信号处理：为了滤除噪声和杂散信号，可以在输出端串联一个滤波电路，如低通滤波器或带通滤波器。
如果需要对光信号进行进一步的处理，如放大、转换、逻辑判决等，可以根据具体需求添加相应的电路模块。
4.驱动电路：光电二极管通常需要外部电路来提供正向电流，以确保其正常工作。
驱动电路可以采用简单的电流源电路，或使用恒流源，以保持光电二极管工作在恒定的工作点。
5.反馈电路：为了提高光电二极管的线性度和动态范围，可以添加反馈电路。
常见的反馈电路有负反馈和光电二极管自反馈两种。
负反馈电路可以减小非线性失真，提高稳定性和抗干扰能力；光电二极管自反馈电路可以提高光电二极管的速度和线性度。
6.实际布局和封装：在设计光电二极管检测电路时，需要考虑电路的实际布局和封装，以保证信号的完整性和稳定性。
同时，要保持电路的抗干扰能力和可靠性。
总之，光电二极管检测电路的设计需要综合考虑光电二极管的特性、放大电路、滤波电路、信号处理电路、驱动电路、反馈电路等多个方面的因素。
根据具体应用需求和预算，选择合适的器件和电路方案，并进行合理的布局和封装，可以实现高性能、低噪声和稳定可靠的光电二极管检测电路。
