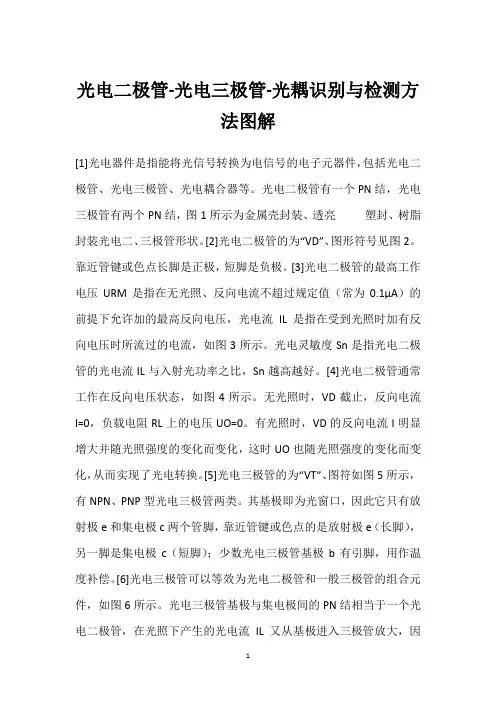

光电二极管-光电三极管-光耦识别与检测方法图解[1]光电器件是指能将光信号转换为电信号的电子元器件，包括光电二极管、光电三极管、光电耦合器等。
光电二极管有一个PN结，光电三极管有两个PN结，图1所示为金属壳封装、透亮塑封、树脂封装光电二、三极管形状。
[2]光电二极管的为“VD”、图形符号见图2。
靠近管键或色点长脚是正极，短脚是负极。
[3]光电二极管的最高工作电压URM是指在无光照、反向电流不超过规定值（常为0.1μA）的前提下允许加的最高反向电压，光电流IL是指在受到光照时加有反向电压时所流过的电流，如图3所示。
光电灵敏度Sn是指光电二极管的光电流IL与入射光功率之比，Sn越高越好。
[4]光电二极管通常工作在反向电压状态，如图4所示。
无光照时，VD截止，反向电流I=0，负载电阻RL上的电压UO=0。
有光照时，VD的反向电流I明显增大并随光照强度的变化而变化，这时UO也随光照强度的变化而变化，从而实现了光电转换。
[5]光电三极管的为“VT”、图符如图5所示，有NPN、PNP型光电三极管两类。
其基极即为光窗口，因此它只有放射极e和集电极c两个管脚，靠近管键或色点的是放射极e（长脚），另一脚是集电极c（短脚）；少数光电三极管基极b有引脚，用作温度补偿。
[6]光电三极管可以等效为光电二极管和一般三极管的组合元件，如图6所示。
光电三极管基极与集电极间的PN结相当于一个光电二极管，在光照下产生的光电流IL又从基极进入三极管放大，因此光电三极管输出的光电流可达光电二极管的β倍。
光电二极管和光电三极管各有特点，要求线性好、工作频率高的场合应选用光电二极管；要求灵敏度高时，应选用光电三极管。
[7]光电二极管和光电三极管可用万用表检测：万用表置“R×1k”挡，红表笔（表内电池负极）接光电二极管正极或光电三极管放射极e（NPN型，下同），黑表笔接光电二极管负极或光电三极管集电极c。
用一遮光物遮住透亮窗口，如图7所示，这时表针应指无穷大。
