FSE-ZSHW系列气动高性能蝶阀使用说明书上海费希尔阀门制造有限公司SHANGHAI FISHER VALVE MANUFACTURE CO.,LTD.销售地址：上海普善路128弄8号1003室邮编：200070 Sales Company Add:Room1003No.128-8Pushan Road Shanghai200070P.R.China 电话Tel:(8621)51822078QQ759109600传真Fax:(8621)51822077网址电子邮件E-mail:chfse@■概述气动高性能蝶阀采用中线金属密封结构，具有优良的调节性能，结构紧凑、体积小、重量轻、易于维护，广泛应用于介质温度≤120℃的二氧化碳（炉气或窑气）、浑浊气体等易结垢的特殊工艺管道。
阀座与蝶板密封面采用中线金属密封结构，具有良好的耐腐蚀性和密封性，使用寿命长。
气动高性能蝶阀技术性能指标符合国标GB/T13927-92《阀门压力试验》和GB/T4213-92《气动调节阀》标准。
■结构和工作原理1.结构气动高性能蝶阀由中线金属密封蝶阀、弹簧复位式气缸、手轮机构、电-气阀门定位器（或电磁阀）和其它气路附件组成。
气动高性能蝶阀采用中线金属密封结构，阀座与蝶板在启闭时几乎无磨檫，蝶板密封面在关闭的瞬间才和阀座密封面接触。
蝶板密封圈采用中线金属密封结构制作，在常温情况下，具有优良的密封性能，且具有耐腐蚀、使用寿命长等特点。
气动高性能蝶阀蝶板中线金属密封结构，阀门过流面积大，流阻小。
选用中线金属密封结构的气动高性能蝶阀，安装时可不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
气动执行机构可多工位（旋转90°或180°）安装，便于用户选用。
气动执行机构为双活塞齿轮-齿条弹簧复位式气缸，具有体积小、重量轻、输出力大、无需润滑和寿命长等特点，主要由气缸、气缸盖、活塞（齿条）、复位弹簧、“O”形密封圈、活塞轴瓦、导向环、齿轮（输出轴）、轴瓦和调整螺栓等零件组成。

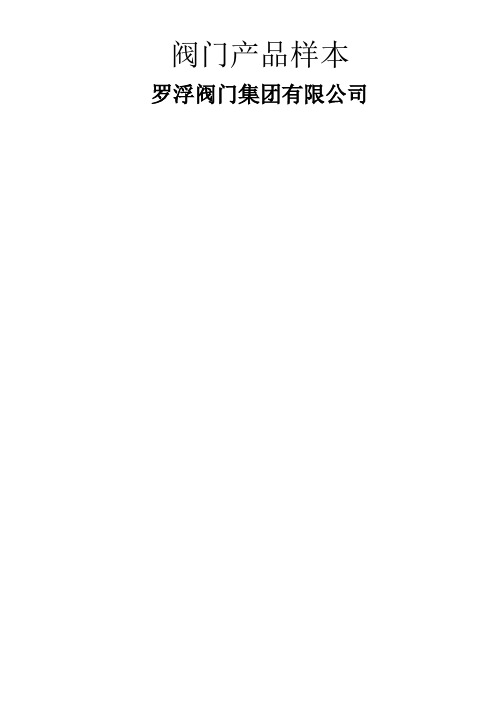

阀门产品样本罗浮阀门集团有限公司目录1、A21型PN16~40外螺纹连接弹簧封闭微启式安全阀 (1)2、A21型PN64~100外螺纹连接弹簧封闭微启式安全阀 (2)3、A21型PN160~320外螺纹连接弹簧封闭微启式安全阀 (3)4、A27H-10、A27H-16型外螺纹连接弹簧带扳手微启式安全阀 (4)5、A28H型PN16外螺纹连接弹簧带扳手全启式安全阀 (5)6、A37H、A43H型PN16~40双联弹簧带扳手微启式安全阀 (6)7、A38Y型PN16~40双联弹簧带扳手全启式安全阀 (8)8、A40Y型PN16~64带散热片弹簧封闭全启式安全阀 (10)9、A41H、A41Y型PN16~100弹簧封闭微启式安全阀 (12)10、A41Y型PN160~320弹簧封闭微启式安全阀 (15)11、A42F、A42Y、KA42Y（抗硫）型PN16~100弹簧封闭全启式安全阀 (17)12、42Y型PN160~320弹簧封闭全启式安全阀 (21)13、WA42Y型PN16~40波纹管弹簧全启式安全阀 (22)14、A44Y型PN16~100弹簧封闭带扳手全启式安全阀 (22)15、A44Y型PN160~320弹簧封闭带扳手全启式安全阀 (26)16、A47H型PN16~40弹簧带扳手微启式安全阀 (27)17、A48Y型PN16~100弹簧带扳手全启式安全阀 (29)18、A48SH型PN16~40弹簧带扳手全启式安全阀 (32)19、A48SH型PN64~160高温高压弹簧带扳手全启式安全阀 (34)20、A42Y-P5545V、A62Y-P55140V型气控碟形弹簧安全阀 (36)21、A68Y型对焊连接弹簧全启式安全阀 (37)22、A49H-40型主安全阀及配套GA49H-40型冲量安全阀 (38)23、A49Y-100、A49Y-100V型主安全阀及其配套冲量安全阀 (40)24、A69Y-P54140V型DN100主安全阀及其配套冲量安全阀 (42)25、A69Y-100、A69Y-100V型DN150主安全阀及其配套冲量安全阀 (43)26、GA41H型PN16~40杠杆式安全阀 (44)27、GA42H型PN16~100单杠杆式安全阀 (45)28、GA44H型PN16~64双杠杆式安全阀 (47)29、A411F-25、A412F-25、NA42F-25型内装式安全阀 (48)30、JA22H-2.5、JA22W-2.5P型外螺纹连接静重式安全阀 (50)31、FA72W型PN10真空负压安全阀 (51)32、AH42F型平衡式安全回流阀 (52)33、A61型弹簧微启式安全阀 (53)34、AY42HPN400型、LA802Y-600型安全溢流阀 (55)35、石化专用安全阀 (57)36、AQ-20型空压机安全阀 (58)37、LFA46F型先导式安全阀系列 (59)1、A21型PN16～40外螺纹连接弹簧封闭微启式安全阀使用范围：本产品可用于石油、化工行业。
