配光曲线测试的定义：它是指光源（或灯具）在空间各个方向的光强分布。
配光曲线测试的表示方法：配光曲线测试一般有三种表示方法：一是极坐标法，二是直角坐标法，三是等光强曲线。
A、极坐标配光曲线：在通过光源中心的测光平面上，测出灯具在不同角度的光强值。
从某一方向起，以角度为函数，将各角度的光强用矢量标注出来，连接矢量顶端的连接就是照明灯具极坐标配光曲线。
如果灯具是有旋转对称轴，则只需用通过轴线的一个测光面上的光强分布曲线就能说明其光强在空间的分布，如果灯具在空间的光分布是不对称的，则需要若干测光平面的光强分布曲线才能说明其光强的空间分布状况。
极坐标配光曲线B、直角坐标配光曲线：对于聚光型灯具，由于光束集中在十分狭小的空间立体角内，很难用极坐标来表达其光强度的空间分布状况，就采用直角从配光曲线表示法，以竖轴表示光强图I，以横轴表示光束的投角，如果是具有对称旋转轴的灯具则只需一条配光曲线来表示，如果是不对称灯具则需多条配光曲线表示。
直角坐标配光曲线C、光强曲线图：将光强相等的矢量顶端连接起来的曲线称为等光强曲线，将相邻等到光强曲线的值按一定比例排列，画出一系列的等光强曲线所组成的图称为等到光强图，常用的图有圆形网图，矩形网图与正弧网图。
由于矩形网图既能说明灯具的光强分布，又能说明光量的区域分布，所以目前投光灯具采用的等光强曲线图都是矩形网图。

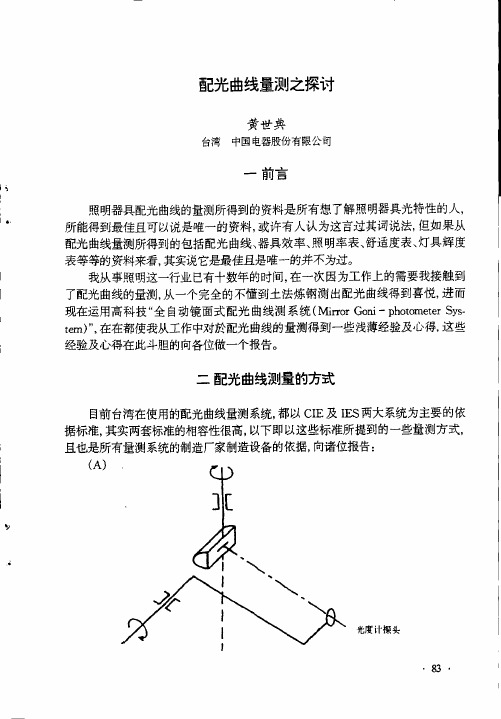

配光曲线仪（分布光度计）Type CGoniophotometry，用于对灯具的空间光强分布、光通量、灯具效率、照度分布、光度特性等数据进行评估。
由于配光曲线（分布光度）是影响灯具品质的重要因素，所以这项测试对于场地距离、温度、光线等均有严格要求，而我们的配光曲线（分布光度）实验室按照国际照明委员会（CIE）标准建立，可充分满足GB/T.7002-2008、GB/T 9468-2008、GB/T24824-2009、GB/T24907-2010、CIE 69、CIE 70、CIE84、IESNALM-75/79、EN13032-1、美国能源之星（半导体照明）、欧盟灯光源能效法规等标准列明的测试要求。

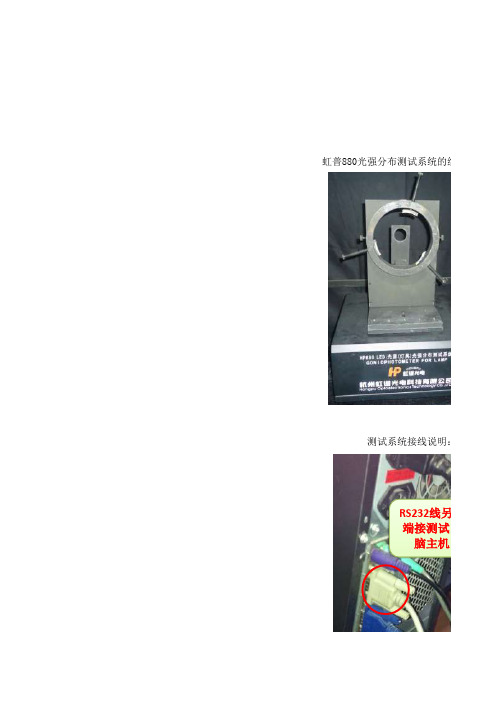

测试光通量的方法有三种1）积分光度法2）光谱光度法3）变角光度法第一种方法，积分光度法，最简单的测试方法，系统价位可控制在万元之内，需要设备如下：1.1 积分球，营造光通量的测试环境，大小由被测对象的指标而定，详见下述百科网址的光通积分球选型方案，/view/86c9b51bc5da50e2524d7fa0.html1.2 光度计，测试光通量的数显仪表，可以直接读出光通量的数值，详见下述网址的光度计说明，/Shop/ShowProduct.asp?ProductID=431.3 标准灯，在不同尺寸积分球内，校准光度计光通量读数第二种方法，光谱光度法，采用分光分色发，除了可以测量光通量外，还可以测量色温，显色指数等，系统价位在2万到6万之间，需要设备如下2.1 积分球，营造光通量的测试环境，大小由被测对象的指标而定，详见下述百科网址的光通积分球选型方案，/view/86c9b51bc5da50e2524d7fa0.html2.2 光谱仪，测试光通量及色温，显色指数等的分光分色仪器，测试过程由计算机自动完成，详见下述网址的光谱仪说明，/Shop/ShowProduct.asp?ProductID=232.3 标准灯，在不同尺寸积分球内，校准光谱仪光通量读数及光谱的分布第三种方法，变角光度法（又称配光曲线法），采用分布式光度计，除了可以测量光通量外，还可以测量光强，平面照度等，系统价位在3万到80万之间，需要设备如下3.1 变角控制转台，转动机构，被测对象可以通过其变换不同角度，资料请参考百科中/view/49179528ed630b1c58eeb507.html3.2 智能角度光强控制仪表，控制转动机构自动旋转，并采集相应角度的光强度信号，设备资料请参考/Shop/ShowProduct.asp?ProductID=13.3 测试软体，编程控制转动机构自动旋转，采集相应角度的光强信号，并计算分析计算结果，并出具测试报告。
室内灯具光度数据C角度范围: 0度 - 360度C角度间隔: 30.0度γ角度范围: 0度 - 180度γ角度间隔: 1.0度测试速度: 快速测试系统: 远方(EVERFINE)GO-2000B_V1系统 V2.0.270环境温度:24.6℃环境湿度:52.0%测试距离:9.475米 [K=1.0000]测试人员:RD001测试日期:2012-3-29备注:灯 具 等 光 强 曲 线-90-80-70-60-50-40-30-20-100102030405060708090水 平 角 度(DEG)垂 直 角 度(D E G )Imax:4626(H1.0,V0.0) (At:C=0.0,Gamma=1.0)单位: cd5% 231.310% 462.615% 693.820% 925.125% 115630% 138835% 161940% 185045% 208250% 231355% 254460% 277565% 300770% 323875% 346980% 370085% 393290% 416395% 4394C 角度范围: 0度 - 360度C 角度间隔: 30.0度γ角度范围: 0度 - 180度γ角度间隔: 1.0度测试速度: 快速测试系统: 远方(EVERFINE)GO-2000B_V1系统 V2.0.270环境温度:24.6℃环境湿度:52.0%测试距离:9.475米 [K=1.0000]测试人员:RD001测试日期:2012-3-29备注:灯 具 有 效 平 均 照 度 图1m 3.281ft53.11cm1.742ft 3162,4624lx 293.7,429.5fc 2m 6.562ft106.22cm3.485ft 790.4,1156lx 73.43,107.4fc 3m 9.843ft159.33cm5.227ft 351.3,513.7lx 32.64,47.73fc 4m 13.12ft212.44cm6.97ft 197.6,289.0lx 18.36,26.85fc 5m 16.4ft265.55cm8.712ft 126.5,184.9lx11.75,17.18fc 高度Eavg,Emax直径光束角:29.74度光通输出:713.1 lm注:曲线为灯具在不同投射距离下的照射区域及区域内平均照度.C 角度范围: 0度 - 360度C 角度间隔: 30.0度γ角度范围: 0度 - 180度γ角度间隔: 1.0度测试速度: 快速测试系统: 远方(EVERFINE)GO-2000B_V1系统 V2.0.270环境温度:24.6℃环境湿度:52.0%测试距离:9.475米 [K=1.0000]测试人员:RD001测试日期:2012-3-29备注:平 面 等 照 度 曲 线131.2'40.00m105.0'32.00m32.00m 105.0' 78.7'24.00m52.5'16.00m16.00m 52.5' 26.2' 8.00m0.0' 0.00m0.00m 0.0' 26.2' 8.00m52.5'16.00m16.00m 52.5' 78.7'24.00m105.0'32.00m32.00m105.0'131.2'40.00m安装高度: 33'(10.0m)3% 1.382lx 0.1284fc 5% 2.304lx 0.2141fc10% 4.608lx 0.4281fc30% 13.82lx 1.284fc50% 23.04lx 2.141fcC 角度范围: 0度 - 360度C 角度间隔: 30.0度γ角度范围: 0度 - 180度γ角度间隔: 1.0度测试速度: 快速测试系统: 远方(EVERFINE)GO-2000B_V1系统 V2.0.270环境温度:24.6℃环境湿度:52.0%测试距离:9.475米 [K=1.0000]测试人员:RD001测试日期:2012-3-29备注:平面照度曲线C角度范围: 0度 - 360度C角度间隔: 30.0度γ角度范围: 0度 - 180度γ角度间隔: 1.0度测试速度: 快速测试系统: 远方(EVERFINE)GO-2000B_V1系统 V2.0.270环境温度:24.6℃环境湿度:52.0%测试距离:9.475米 [K=1.0000]测试人员:RD001测试日期:2012-3-29备注:。
ies曲线测试标准
IES曲线测试标准是针对灯具（LED）照明产品的配光曲线测试，主要测试
项目包括实测功率、电压、电流、功率因子、全光通量、发光效率、光束角、照度、光强度、配光曲线图、光度分布、灯具效率、统一眩光指数等。
配光曲线测试是指光源（或灯具）在空间各个方向的光强分布，在坐标图上标出各方位的放光强度值所连成的曲线就是灯具的配光曲线。
一般有三种表示方法：一是坐标法，二是直角坐标法，三是等光强曲线。
IES测试结果是判断灯具能效和利用的重要数据，一般买家在进行灯具采购时，配光曲线要作为基本参数提供。
光导照明系统配光曲线的测试王善鑫;张竞辉;高英明;朱丹红;纪思美;曹冠英;邹念育【摘要】光导管照明系统是一种新型的照明装置,可以充分利用自然光为室内提供照明,从而体现照明的节能与舒适性.本文利用搭建的光导测试系统,对管径为330 mm的光导管照明系统的配光曲线进行了测试研究.测量出其照明效果,即照度值的分布情况,从照度分布推算出光导管的配光特性.结果表明,测试方法可行,得到的配光曲线形状合理,可广泛应用到照明设计与计算中.【期刊名称】《大连工业大学学报》【年(卷),期】2014(033)001【总页数】5页(P66-70)【关键词】光导管;配光曲线;照度;自然光【作者】王善鑫;张竞辉;高英明;朱丹红;纪思美;曹冠英;邹念育【作者单位】大连工业大学光子学研究所,辽宁大连 116034;大连工业大学光子学研究所,辽宁大连 116034;大连工业大学光子学研究所,辽宁大连 116034;大连工业大学光子学研究所,辽宁大连 116034;大连工业大学光子学研究所,辽宁大连116034;大连工业大学光子学研究所,辽宁大连 116034;大连工业大学光子学研究所,辽宁大连 116034【正文语种】中文【中图分类】TU133.50 引言自然光是全光谱辐射，在阳光的沐浴下能使人在心理和生理上感到舒适愉快，有益于身心健康，对于人的工作和学习，比人工光源具有更好的视觉效果。
光导照明系统是一种能有效利用自然光的照明，与传统照明方式相比，没有光电能量转换过程，而是直接把阳光导入到室内需要照明的地方。
光线柔和、均匀，光强可以根据需要进行调节，无闪烁、无眩光、无污染［1］。
由于制作光导管的新材料不断涌现，使得系统对光的传输效率也在不断提高，并出现了许多新的光导管系统装置，按导光方式可以把光导系统分为4类：透镜光导系统、有缝光导系统、棱镜光导系统、光导纤维系统［2－5］。
透镜光导系统光的传输效率仅为28%；有缝光导系统的照明计算相对来说比较复杂；棱镜光导系统发展很快，棱镜薄膜的生产工艺日趋成熟；光导纤维系统价格比较高［6］。
LED灯具配光曲线资料LED灯具光强配光性能知识（杭州）1.配光曲线的测试原理2.配光曲线的各项图表(光强分布图，光强矩阵图，光束角的分析，等照度曲线的分析）3.LED灯具角度分类4.室内照明直接眩光评价方法（亮度限制曲线）5.如何用IES做照明设计分析灯具配光性能知识LED优势w电压：LED使用低压电源，单颗电压在1.9-4V之间，比使用高压w电源更安全的电源。
w效能：光效高，目前实验室最高光效已达到161 lm/w（cree）,是w目前光效最高的照明产品。
w抗震性：LED是固态光源，由于它的特殊性，具有其他光源产品不能w比拟的抗震性。
w稳定性：10万小时，光衰为初始的70%w响应时间：LED灯的响应时间为纳秒级，是目前所有光源中响应时间w最快的产品。
w环保：无金属汞等对身体有害物质。
w颜色：LED的带快相当窄，所发光颜色纯，无杂色光，覆盖整过可w见光的全部波段，且可由R\G\B组合成任何想要可见光。
（一）配光曲线测试原理（二）配光曲线各项图表参数w1）基础参数w灯具光通量（luminaire lumens）w有效光通量（effective luminous flux）w灯具效率（luminaire efficiency）w中心光强（central intensity）w最大光强（maximum intensity）w最大光强角度（angle of maximum intensity）w光束宽度（beam angle）w光强分布数据（intensity data distribution）w光谱分布曲线（intensity distribution curve）w平面等照度曲线(iso illumiance)2)室内灯具参数w基础参数w上射光通比（up flux rate）w下射光通比（down flux rate）w最大允许距高比（maximum s/h）w亮度限制曲线（luminance limit curve）w室内灯具利用系数数据列表（utilization factor table of indoor）w灯具概算曲线（budgetary estimate table）w基础参数w半峰边角(half peak side angle)w Type B 光强分布数据（Type B intensity data）w区域光通分布数据（zonal flux distribution table）w空间灯光强曲线矩形网图（space iso intensity curve ）4)道路照明参数w基础参数w最大允许距高比（maximum s/h）w路边上射光通比（up flux rate of stree）w屋边上射光通比（up flux rate of house）w路边下射光通比（down flux rate of stree）w屋边下射光通比（down flux rate of house）w环带光通量（zonal flux）w灯光强圆形网图（iso candela diagram on circular web）w 利用系数（coefficien utilization curve）（三）LED灯具角度分类w配光曲线从它的对称性质来说可以分为：轴向对称、对称和非对称3种。
配光曲线测试的定义：
它是指光源（或灯具）在空间各个方向的光强分布。
配光曲线测试的表示方法：
配光曲线测试一般有三种表示方法：一是极坐标法，二是直角坐标法，三是等光强曲线。
A、极坐标配光曲线：
在通过光源中心的测光平面上，测出灯具在不同角度的光强值。
从某一方向起，以角度为函数，将各角度的光强用矢量标注出来，连接矢量顶端的连接就是照明灯具极坐标配光曲线。
如果灯具是有旋转对称轴，则只需用通过轴线的一个测光面上的光强分布曲线就能说明其光强在空间的分布，如果灯具在空间的光分布是不对称的，则需要若干测光平面的光强分布曲线才能说明其光强的空间分布状况。
B、直角坐标配光曲线：
对于聚光型灯具，由于光束集中在十分狭小的空间立体角内，很难用极坐标来表达其光强度的空间分布状况，就采用直角从配光曲线表示法，以竖轴表示光强图I，以横轴表示光束的投角，如果是具有对称旋转轴的灯具则只需一条配光曲线来表示，如果是不对称灯具则需多条配光曲线表示。
C、光强曲线图：
将光强相等的矢量顶端连接起来的曲线称为等光强曲线，将相邻等到光强曲线的值按一定比例排列，画出一系列的等光强曲线
所组成的图称为等到光强图，常用的图有圆形网图，矩形网图与正弧网图。
由于矩形网图既能说明灯具的光强分布，又能说明光量的区域分布，所以目前投光灯具采用的等光强曲线图都是矩形网图。
配光曲线仪（分布光度计）Type Cgoniophotometry：用于对灯具的空间光强分布、光通量、灯具效率、照度分布、光度特性等数据进行评估。
由于配光曲线（分布光度）是影响灯具品质的重要因素，所以这项测试对于场地距离、温度、光线等均有严格要求，而我们的配光曲线（分布光度）实验室按照国际照明委员会（CIE）标准建立，可充分满足GB/T.7002-2008、GB/T 9468-2008、GB/T24824-2009、GB/T24907-2010、CIE 69、CIE 70、CIE84、IESNALM-75/79、EN13032-1、美国能源之星（半导体照明）、欧盟灯光源能效法规等标准列明的测试要求。
灯具制造商只需联系我们，即可获得检测、认证、咨询、整改等一式服务，全面提升产品品质，应付市场需要我司一直致力为工商业界提供高质素的检测认证服务，并透过与国内外权威认证机构的合作扩大互认网络，我们现已取得中国合格评定国家认可委员会（CNAS）、德国认可委员会（DAkkS）、美国消费品安全委员会（CPSC）及美国通讯联邦委员会（FCC）等国际认可机构的认可资格。
配光曲线它是指光源（或灯具）在空间各个方向的光强分布。
其测试结果是判断灯具能效和利用的重要数据，一般国外专业卖
家在进行灯具采购时，配光曲线一般要作为基本参数提供。
积分球是：光度测量用的中空球体。
在球的内表面涂有无波长选择性的(均匀)漫反射性的白色涂料。
在球内任一方向上的照度均相等。
目前大部分大中型灯具制造企业均自配置有积分球设备，但主要用于产品设计的数据参考和简单报告。
如需被认可配光曲线报告，仍需要专业第三方检测机构，通过专业设备和计算软件形成正规的报告格式。
流明，光通量的单位:
发光强度为1坎德拉(cd)的点光源，在单位立体角（1球面度）内发出的光通量为“1流明”，英文缩写(lm)。
简单来说，就是指蜡烛一烛光在一公尺（1 公尺 = 1 米）以外的所显现出的亮度。
一个普通40瓦的白炽灯泡，其发光效率大约是每瓦10流明，因此可以发出400流明的光.。
常见光源的大致光效（流明/瓦）:
白炽灯:10-20 白色LED:80-200 日光灯:50 太阳灯:94
钠灯:120 ,节能灯:60-80 LED:80-130
近期越来越多的美国买家要求LED灯具出具LM-79的测试报告，这一块也慢慢越来越受各个LED生产厂家的关注。
因为一般厂家的积分球满足不了该标准的测试要求，有一部分的项目需要借助分布式光度计才能完成，而一份完整的LM-79测试报告这些测试项目也都有要
求，因此将此标准的简单介绍写下来，以供大家探讨。
IES LM-79-08标准内容简介：
IES LM-79-08《固态照明产品电气和光度测量》规定了测量固态照明产品(SSL)的总光通量、电功率、光通强度分布和色度时，所应遵守的程序和注意事项。
标准适用于基于LED的、集成了控制电路和散热槽、因此只需要交流或直流电源便可运行的SSL产品;不适用于需要外部运行电路或外部散热槽(如LED芯片、LED封装、LED模块等)的SSL 产品。
标准的第2到第8章介绍了产品在测量时的各种要求。
在测量时，环境温度和空气流动对于测量结果影响较大。
测量时的环境温度应保持在25℃±1℃，温度传感器应与SSL产品同高度，距离不超过1米，并避免受到SSL产品和其他光源的直接照射。
SSL产品的支撑装置应采用热传导性较差的材料(如聚四氟乙烯)。
测量装置内的空气流动应足够小，以免影响到装置所产生的正常的空气对流。
测量时还应当注意SSL产品的老化和稳定问题。
在对新的SSL产品进行分级时，应该直接进行测量，而不进行老化。
虽然有些LED光源在开始1000小时内亮度会有所增加，但由于一般只增加几个百分点，因此对测量结果影响不大。
在测量前，应该先在上述环境温度和空气流动的要求下运行一定时间以达到稳定状态，稳定时间一般为30分钟(小型集成式LED灯)到2小时以上(大型SSL照明设备)。
当产品在30分钟内的3次光输出和电功率的读数(15分钟读一次)变动不超过0.5%时，就认为产品已经达到了稳定状态。
此外，测量时SSL产品的朝向应根据制造商的建议或产品正常使用的状态来放置。
供电的交流或直流电源应采用产品正常操作时的数值，其电压波动不得超过0.2%。
IES LM-79-08标准的第9章介绍了总光通量的测试方法，是采用积分球系统或测角光度计来测量。
其中积分球系统适用于测量集成式LED灯和小尺寸LED照明设备的总光通量和色度，其优点是速度快、不需要暗室、空气流动小和温度波动小。
但是SSL产品产生的热量会积累从而导致产品测试环境温度的升高。
积分球系统包括两种，一种采用V(?)关联光度头，另一种采用分光辐射谱仪作为探头。
对于较大尺寸的SSL产品应该采用测角光度计来测量，当然测角光度计也可以用于测试小尺寸的SSL产品。
测角光度计一般用于测量流明强度分布，进而计算出总光通量。
测角光度计必须安装于温度恒定的暗室中，其优点是测试光源发出的热量不会积累。
但是，测角光度计测量的时间较长，容易产生光谱失谐。
标准第10章是流明强度分布的测量。
在用测角光度计测量流明强度分布时，光度计与SSL产品的距离应该在产品最大尺寸的5倍以上，窄射束光源的距离应该更长。
对于SSL产品，应该记录其绝对流通强度分布值(对应于传统照明设备的绝对光度测定法)，而不能采用传统照明设备的相对光度测定法。
对于流明强度分布测量的电子版数据，必要时应根据IES LM-63中的IES文件格式进行准备。
IES LM-79-08标准第11章是关于流明效率ηv的计算公式。
ηv=ΦTEST/PTEST，单位是lm/W。
其中
ΦTEST是所测得的总光通量，PTEST是所测得的输入功率。
注意这里的流明效率ηv不能与辐射流明效率
混淆，后者等于光通量除以辐射通量。
标准第12章是SSL产品颜色特征的测试方法，包括色度坐标、相关色温和颜色指数。
测量可以采用两种方法：采用分光辐射谱仪作为探头的积分球系统、采用分光辐射谱仪或色度计进行三维扫描。
分光辐射谱仪的波长范围至少要覆盖380 nm到780 nm。
在对测量时的不确定性进行说明时，标准第13章要求，置信度应采用95%，因此包含因子k应该为2。
IES LM-79-08标准第14章描述了SSL产品依据本标准进行测试后，产品测试报告所应当包含的内容，包括：
测试日期和测试机构;
制造商名称和所测试SSL产品的名称;
测试参数的数目(总光通量、流明效率等);
相关电量值(注明是直流(频率)或交流电)，所测试SSL产品的名义相关色温;
测试前的运行时间(新产品应该为0);
包括稳定时间在内的总运行时间;
环境温度;
SSL产品在测量时的朝向(点亮位置);
稳定时间;
所使用的光度方法或仪器(分光辐射谱仪、采用分光辐射谱仪作为
探头的积分球系统、测角光度计等);
所引用标准的名称和类型(功率、灯类型、强度分布类型-多向/单向)以及来源;
采用的校正系数(如光谱失谐、自我失谐、强度分布等);
光度测量条件(对分光辐射谱仪是指球直径、涂层反射系数、4π或2π结构;对测角光度计是指光度距离);
测量的总光通量(lm)和每个SSL产品的输入电压(V)、电流(A)和功率(W);。
