配光曲线培训资料
配光曲线是摄影和照明领域中常用的概念，用来描述灯光的分布和
强度变化。
以下是一些配光曲线培训资料的建议内容：
1. 了解基本概念：配光曲线是指描述灯光分布和强度变化的曲线图，通常呈现在灯具的光功率分布图上。
学习者应先了解基础的配光曲
线知识，如光斑大小、亮度分布等。
2. 掌握不同类型的配光曲线：不同类型的灯具会有不同的配光曲线，如聚光灯、泛光灯、洗墙灯等。
学习者应了解每种类型的灯具的光
线投射方式和特点，以及对应的配光曲线。
3. 学习配光曲线的分析方法：学习者可以通过观察配光曲线来判断
灯光分布和强度变化是否符合实际需求。
培训资料应包含配光曲线
的分析方法和技巧，如如何判断光斑均匀性、亮度分布是否平衡等。
1
4. 实践演练：培训资料可以提供一些实践演练的案例，让学习者根据实际需求设计灯光方案，并通过分析配光曲线来评估方案的合理性和效果。
5. 案例分享：培训资料可以分享一些成功的灯光设计案例，包括配光曲线的设计和分析过程。
这些案例可以帮助学习者加深对配光曲线的理解，并提供实际应用的参考。
6. 工具使用：培训资料可以介绍一些常用的工具和软件，如灯具选择软件、配光曲线绘制工具等。
学习者可以通过这些工具更方便地进行配光曲线的设计和分析。
7. 定期答疑和讨论：培训过程中应设立定期的答疑和讨论时间，让学习者可以提问和分享经验。
这样可以帮助学习者更好地理解和应用配光曲线的知识。
2
以上是一些关于配光曲线培训资料的建议内容，希望对你有所帮助。
如果有其他问题，请随时提问。
3。

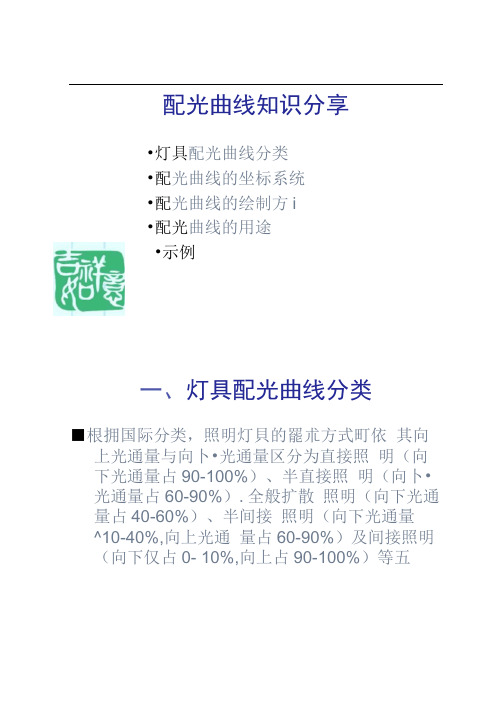

配光曲线知识分享•灯具配光曲线分类•配光曲线的坐标系统•配光曲线的绘制方i•配光曲线的用途•示例一、灯具配光曲线分类■根拥国际分类，照明灯貝的罷朮方式町依其向上光通量与向卜•光通量区分为直接照明（向下光通量占90-100%）、半直接照明（向卜•光通量占60-90%）.全般扩散照明（向下光通量占40-60%）、半间接照明（向下光通量^10-40%,向上光通量占60-90%）及间接照明（向下仅占0- 10%,向上占90-100%）等五种，如表：配光曲线分类表二、配光曲线的坐标系统■普通巖常廂的利I国际明萎员会推荐的(CIE, 1973b)是C-Y坐标系统，如下图。
C 代表经度平面角度，角Y代表倾斜角度，系统的轴穿过灯具的中心。
角Y从最低点开始计量。
.< I I < I I■対泛光灯貝•使丿I」最广泛的是V・H系统。
：坐标系统対丁旋转对称灯具的配光，一般用极坐标或直角坐标的配光曲线，如下图：血角坐标三、配光曲线的绘制方法・d义：用以衣示灯具在各方向的光度人小的曲线图。
■绘制方法：■以灯具申心点作址极坐标之玮点,垂直向下冲盲线作为极和，以原点为圆心，以极轴为半径向右转动90°,用以标示该灯貝下半部右边的配光曲线。
■因为灯具均为左右两边对称，故H-人边Z配允ll!l线「依对称原理绘制而成。
丨I ■自原点至曲线匕某一点之长度即你表灯具在该方向匕的光度。
通常〃极轴上所标示Z光度人小是指光通H141000 流明（Im）的烛光数（cd）,即cd/1000lmo■先以照度计在灯貝四周，离光源等距离之H处测得E值，再代入下列公式即可求得I值。
四、计算公式■法线血照度E = // 尸=/昇（〃 / COSOY = geos，/ H2・水平而照度E h= I^COSOf P2= l.COS^/H3■垂闫Ihi照度E v= IpSINOI P1= IpSINOCOS⑹ H2■我们股他川 .陳段，口打. 反/^=（H/COSe）2xE N■然后将不同角度所测衍的E值代入1工求得2再将各I值在极坐标中用曲线连接起拓即得到灯具的配光曲线“I五、配光曲线用途■・般照明设计时用來求某点的TT.射照度「 如： ；；；；；；；；■有一 100W 灯泡，光通量为F=1600lm,共 配光曲线如下图，试求在灯泡垂直下方1m 、 2m 处的照度为多少？•照明设计时光強分布的模拟.一般以IES 数据格式亍入■ ■照度 / = 100 X= 16()( 1000 卜丄•竽=160"以)160 £2 = ^f- = 4O(£(ZV)。
灯具配光曲线的认识基础知识一、基本概念定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
二、配光曲线的分类配光曲线按照其对称性质通常可分为：轴向对称、对称和非对称配光。
轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。
对称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光非对称：就是指C0°- 180°和C90°- 270°任意一个剖面配光不对称的情况。
配光曲线按照其光束角度通常可分为：窄配光(< 20°) 中配光(20°> 40°)宽配光(> 40°)其实也没有严格的定义，各个厂家的对宽、中、窄的定义也略有不同。
说了半天的定义和分类。
下面我们来看点实在的东西――支架的配光曲线图:图1就是我们最为常见的极坐标配光曲线图了，要想读懂它首先要知道T和A这2条曲线分别来自哪在图形下面有注释：T= C0°-180°A= C90°-270°这个C表示的是水平面的角度（立体角是由水平角度和垂直角度2个角度组成）。
z0°-180°组成了一个剖面，T就是表示光在这个剖面上的分布情况。
在支架中C0°-180°一般被定义为垂直与灯管方向的。
同理A就是表示光在C90°-270°剖面上的分布情况。
如图3：知道了T和A两条曲线表示的剖面后，我们继续看看这每条曲线是如何来的。
极坐标图的原点（同心圆圆心处）为灯具发光面的中心；每个同心圆表示一个光强值，越靠外圈光强越大；图中的各个角度值就是这个剖面上的垂直角度了，向下方向被定义为0°如图4：注意一点：图4有个 cd/1000 lm 的单位，这表示这是一个以千流明为标准的配光，实际的光强需要换算才能得到（如何换算不用说了吧，1000 lm下是50 cd，2000 lm就是100 cd咯！）。
LED灯配光曲线是指光源在空间各个方向上的强度分布。
配光曲线常用表示方法有三种：一是极坐标法，二是直角坐标法，三是等光强曲线。
A、LED灯极坐标配光曲线：在通过光源中心的测光平面上，测出灯具在不同角度的光强值。
从某一方向起，以角度为函数，将各角度的光强用矢量标注出来，连接矢量顶端的连接就是照明灯具极坐标配光曲线。
如果灯具是有旋转对称轴，则只需用通过轴线的一个测光面上的光强分布曲线就能说明其光强在空间的分布，如果灯具在空间的光分布是不对称的，则需要若干测光平面的光强分布曲线才能说明其光强的空间分布状况。
由于目前大多数LED灯都是轴对称旋转体，那么极坐标配光曲线成为最常用的方式。
B、LED灯直角坐标配光曲线：对于聚光型灯具，由于光束集中在十分狭小的空间立体角内，很难用极坐标来表达其光强度的空间分布状况，就采用直角从配光曲线表示法，以竖轴表示光强，以横轴表示光束的投角，如果是具有对称旋转轴的灯具则只需一条配光曲线来表示，如果是不对称灯具则需多条配光曲线表示。
C、LED灯光强曲线图：将光强相等的矢量顶端连接起来的曲线称为等光强曲线，将相邻等到光强曲线的值按一定比例排列，画出一系列的等光强曲线所组成类似于等高线地图的图，称为等光强曲线图。
常用的图有圆形曲线图，矩形曲线图与正弧曲线图，由于矩形曲线图既能说明灯具的光强分布，又能说明光量的区域分布，所以目前投光灯
具常常采用矩形曲线图。
LED灯具光强配光性能知识
（杭州）
1.配光曲线的测试原理
2.配光曲线的各项图表(光强分布图，光强矩阵图，光束角的分析，等照度曲线的分析）
3.LED灯具角度分类
4.室内照明直接眩光评价方法（亮度限制曲线）
5.如何用IES做照明设计分析灯具配光性能知识
LED优势
w电压：LED使用低压电源，单颗电压在1.9-4V之间，比使用高压
w电源更安全的电源。
w效能：光效高，目前实验室最高光效已达到161 lm/w（cree）,是w目前光效最高的照明产品。
w抗震性：LED是固态光源，由于它的特殊性，具有其他光源产品不能w比拟的抗震性。
w稳定性：10万小时，光衰为初始的70%
w响应时间：LED灯的响应时间为纳秒级，是目前所有光源中响应时间w最快的产品。
w环保：无金属汞等对身体有害物质。
w颜色：LED的带快相当窄，所发光颜色纯，无杂色光，覆盖整过可w见光的全部波段，且可由R\G\B组合成任何想要可见光。
（一）配光曲线测试原理
（二）配光曲线各项图表参数w1）基础参数
w灯具光通量（luminaire lumens）
w有效光通量（effective luminous flux）
w灯具效率（luminaire efficiency）
w中心光强（central intensity）
w最大光强（maximum intensity）
w最大光强角度（angle of maximum intensity）
w光束宽度（beam angle）
w光强分布数据（intensity data distribution）
w光谱分布曲线（intensity distribution curve）
w平面等照度曲线(iso illumiance)
2)室内灯具参数
w基础参数
w上射光通比（up flux rate）
w下射光通比（down flux rate）
w最大允许距高比（maximum s/h）
w亮度限制曲线（luminance limit curve）
w室内灯具利用系数数据列表（utilization factor table of indoor）w灯具概算曲线（budgetary estimate table）
3)投光灯具参数
w基础参数
w半峰边角(half peak side angle)
w Type B 光强分布数据（Type B intensity data）
w区域光通分布数据（zonal flux distribution table）
w空间灯光强曲线矩形网图（space iso intensity curve ）
4)道路照明参数
w基础参数
w最大允许距高比（maximum s/h）
w路边上射光通比（up flux rate of stree）
w屋边上射光通比（up flux rate of house）
w路边下射光通比（down flux rate of stree）
w屋边下射光通比（down flux rate of house）
w环带光通量（zonal flux）
w灯光强圆形网图（iso candela diagram on circular web）w利用系数（coefficien utilization curve）
（三）LED灯具角度分类
w配光曲线从它的对称性质来说可以分为：轴向对称、对称和非对称3种。
w投光类灯具还可以根据其光束的宽窄分为：窄光束；宽光束；
中等光束等。
一般来说：
窄光束：光束角<20°
中等光束：光束角：20°～40°
宽光束：光束角：>40°
例1：管形荧光灯的配光曲线(两剖面形成的曲线) T—（0°-180°）水平面配光
A—（90°-270°）水平面配光
相关图片如下：等照度线（lux/1000lm）
(极坐标图)
水平面0°-180°剖面和水平面90°-270°剖面，（常听此类说法：水平面配光和垂直面配光，容易让人误解。
）如下图：
“0-180”这种表示方法不是指“0到180度”，而是“0度和180度组成的这个面”
(四)、室内照明眩光评价
（灯具亮度限制曲线法）
室内眩光主要有两类：直接眩光和反射眩光。
直接眩光是由灯或灯具过高的亮度直接进入视野造成的。
反射眩光是指由视野中的光泽表面反射所产生的眩光。
预防直接眩光，
其实就是限制视野内灯或灯具的亮度。
1）室内直接眩光的产生
图中眩光角所示方向内的光线是引起直接眩光的主要原因。
所以控制直接眩光就是控制此方向内光线的强度，也就是限制灯具45°＜γ＜85°范围内的亮度。
1．要评价灯具的亮度是否合乎限制眩光的要求，首先要画出灯具的亮度曲线；然后把此曲线放在灯具亮度限制曲线表内进行
比较，看是否超出推荐的亮度。
2）灯具亮度曲线的绘制
2.下面是一个格栅灯（3x T514W）在DIALux中的亮度数据：
可以绘出C0和C90两个半平面亮度曲线，如下图：
3）《民用建筑照明设计标准》推荐的灯具亮度限制曲线
上
图是《民用建筑照明设计标准》根据CIE 推荐的灯具亮度限制曲线简化后的灯具亮度限制曲线表。
其中A-H 共八条限制曲线，我们要根据实际情况选择一条和灯具的亮度曲线比较。
直接眩光限制质量等级
质量等级眩光程度适用场所举例
Ⅰ无眩光感有特殊要求的高质量照明房间，如计算
机房、制图室等
Ⅱ有轻微眩光照明质量要求一般的房间，如办公室和
候车室等
Ⅲ
有眩光感照明质量要求不高的房间，如仓库、厨
房等到
4）应用实例
假设我们要做一室内照明设计，具体要求是：平均照度=1000LX，眩光质量要求为II级。
准备使用格栅灯（SITECO 5LF1177-3M3x T514W）。
我们可以通过灯具亮度限制曲线检验此格栅灯是否合乎要求。
1.由已知条件：平均照度=1000LX，眩光质量要求为II级。
可在附图
2.1中选择E曲线为限制曲线。
图中分1-2-3-4共四个步骤，找到E限制曲线。
2、把此格栅灯C0和C90两个平面亮度曲线绘制在附图2.1中，和E曲线进行比较。
如下图：
3. 灯具的亮度分布曲线全面落在限制曲线的左边，即在每个γ角内灯具的亮度都小于限制值，符合眩光限制的要求。
也就是说在1000 LX的使用照度下，使用此格栅灯能达到眩光II级的要求。
（五）如何用IES做照明设计分析灯
具配光性能
w照明设计软件德国DIALUX（推荐）1）分析单个灯具的配光性能参数
2）给定担搁灯具的IES格式文件，建设照明环境模型，模拟灯具配置后的照明效果。
3）软件使用免费（厂家灯具数据库加入该软件收费）
4）使用者最多的软件
w照明设计软件美国AGI32
1）类似DIALUX，收费软件
w灯具设计软件原美国PhotoPia。
