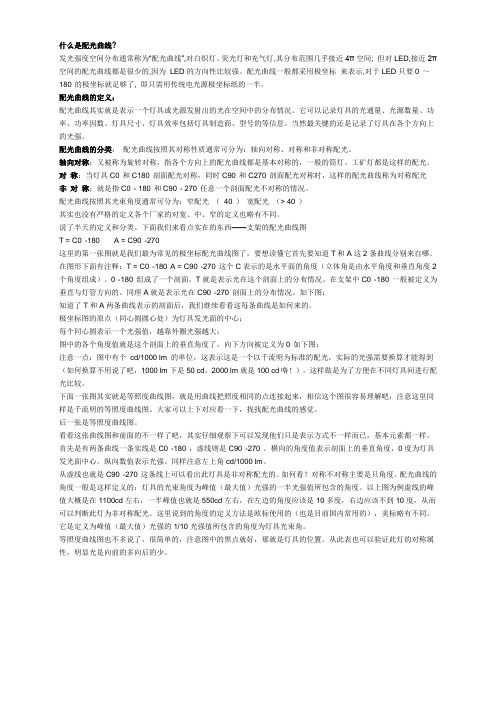

什么是配光曲线?发光强度空间分布通常称为“配光曲线”,对白炽灯、荧光灯和充气灯,其分布范围几乎接近4π空间; 但对LED,接近2π空间的配光曲线都是很少的,因为LED的方向性比较强。
配光曲线一般都采用极坐标来表示,对于LED只要0°～180°的极坐标就足够了, 即只需用传统电光源极坐标纸的一半。
配光曲线的定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
配光曲线的分类：配光曲线按照其对称性质通常可分为：轴向对称、对称和非对称配光。
轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。
对称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光非对称：就是指C0°- 180°和C90°- 270°任意一个剖面配光不对称的情况。
配光曲线按照其光束角度通常可分为：窄配光（40°）宽配光（> 40°）其实也没有严格的定义各个厂家的对宽、中、窄的定义也略有不同。
说了半天的定义和分类。
下面我们来看点实在的东西——支架的配光曲线图T = C0°-180° A = C90°-270°这里的第一张图就是我们最为常见的极坐标配光曲线图了，要想读懂它首先要知道T和A这2条曲线分别来自哪。
在图形下面有注释：T = C0°-180°A = C90°-270°这个C表示的是水平面的角度（立体角是由水平角度和垂直角度2个角度组成）。
0°-180°组成了一个剖面，T就是表示光在这个剖面上的分布情况。
如何看配光曲线图文解读配光曲线的定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
配光曲线的分类：配光曲线按照其对称性质通常可分为：轴向对称、对称和非对称配光。
轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。
对 称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光非 对 称：就是指C0°-180°和C90°- 270°任意一个剖面配光不对称的情况。
配光曲线按照其光束角度通常可分为：窄配光 (< 20°)中配光 (20°> 40°)宽配光 (> 40°)其实也没有严格的定义各个厂家的对宽、中、窄的定义也略有不同。
说了半天的定义和分类。
下面我们来看点实在的东西——支架的配光曲线图：T = C0°-180°A = C90°-270°这里的第一张图就是我们最为常见的极坐标配光曲线图了，要想读懂它首先要知道T和A这2条曲线分别来自哪。
在图形下面有注释：T = C0°-180°A = C90°-270°这个C表示的是水平面的角度(立体角是由水平角度和垂直角度2个角度组成)。
0°-180°组成了一个剖面，T就是表示光在这个剖面上的分布情况。
在支架中C0°-180°一般被定义为垂直与灯管方向的。
同理A就是表示光在C90°-270°剖面上的分布情况。
如下图：知道了T和A两条曲线表示的剖面后，我们继续看看这每条曲线是如何来的。
灯具的配光曲线
灯具配光曲线是一种简称，其全称为灯具光强分布曲线，是一种表述灯具出射光线在空间各个方向的光强分布特性的方法。
描述这种分布需要两方面的参数，第一是以灯具为中心的空间角度的定义和表示方法，第二就是各个角度上的光强。
两者结合起来后就是目前常用的灯具光强分布的极坐标图、直角坐标图和圆形或正弦形等光强图。
极坐标图和直角坐标图是取通过发光体/灯具光轴的一个或数个截面的配光曲线，灯具配光曲线通常选取的截面见下图。
可以以某个或多个截面上确定的角度与相关角度上光强数值的极坐标图或直角坐标图等表示灯具的空间配光特性。
若发光体/灯具具有关于光轴的旋转对称的光分布，那么一个截面的配光曲线就可以了；若光分布具有两面对称性，用两个相互垂直的特征截面表示；若光分布是不对称分布的，那么要用更多截面的配光曲线才能表示清楚。
灯具配光曲线通常选取的截面示意图
乳白罩吸顶安装灯盘
敞开式金属反射器工矿灯
旋转对称的光分布
工业用白漆反射器荧光灯灯具
两面对称的光分布
带镜面反射器荧光灯凹槽灯 一面对称的光分布。
