配光曲线培训资料
配光曲线是摄影和照明领域中常用的概念，用来描述灯光的分布和
强度变化。
以下是一些配光曲线培训资料的建议内容：
1. 了解基本概念：配光曲线是指描述灯光分布和强度变化的曲线图，通常呈现在灯具的光功率分布图上。
学习者应先了解基础的配光曲
线知识，如光斑大小、亮度分布等。
2. 掌握不同类型的配光曲线：不同类型的灯具会有不同的配光曲线，如聚光灯、泛光灯、洗墙灯等。
学习者应了解每种类型的灯具的光
线投射方式和特点，以及对应的配光曲线。
3. 学习配光曲线的分析方法：学习者可以通过观察配光曲线来判断
灯光分布和强度变化是否符合实际需求。
培训资料应包含配光曲线
的分析方法和技巧，如如何判断光斑均匀性、亮度分布是否平衡等。
1
4. 实践演练：培训资料可以提供一些实践演练的案例，让学习者根据实际需求设计灯光方案，并通过分析配光曲线来评估方案的合理性和效果。
5. 案例分享：培训资料可以分享一些成功的灯光设计案例，包括配光曲线的设计和分析过程。
这些案例可以帮助学习者加深对配光曲线的理解，并提供实际应用的参考。
6. 工具使用：培训资料可以介绍一些常用的工具和软件，如灯具选择软件、配光曲线绘制工具等。
学习者可以通过这些工具更方便地进行配光曲线的设计和分析。
7. 定期答疑和讨论：培训过程中应设立定期的答疑和讨论时间，让学习者可以提问和分享经验。
这样可以帮助学习者更好地理解和应用配光曲线的知识。
2
以上是一些关于配光曲线培训资料的建议内容，希望对你有所帮助。
如果有其他问题，请随时提问。
3。

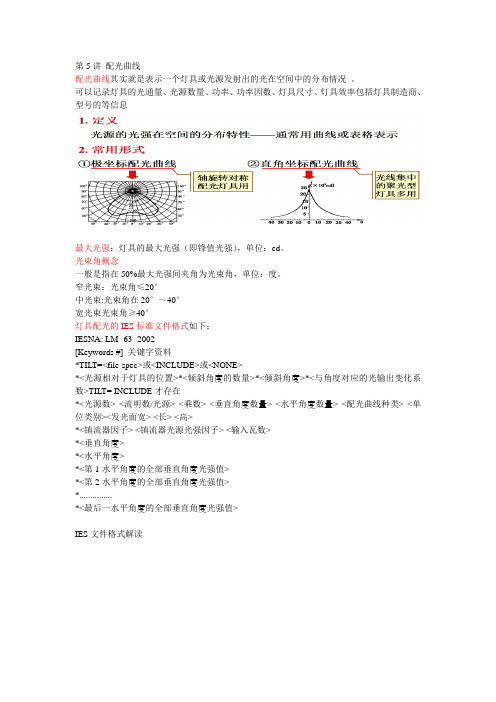

第5讲配光曲线
配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息
最大光强：灯具的最大光强（即锋值光强），单位：cd。
光束角概念
一般是指在50%最大光强间夹角为光束角，单位：度。
窄光束：光束角≤20°
中光束:光束角在20°～40°
宽光束光束角≥40°
灯具配光的IES标准文件格式如下：
IESNA: LM- 63- 2002
[Keywords #] 关键字资料
*TILT=<file-spec>或<INCLUDE>或<NONE>
*<光源相对于灯具的位置>*<倾斜角度的数量>*<倾斜角度>*<与角度对应的光输出变化系数>TILT= INCLUDE才存在
*<光源数> <流明数/光源> <乘数> <垂直角度数量> <水平角度数量> <配光曲线种类> <单位类别><发光面宽> <长> <高>
*<镇流器因子> <镇流器光源光强因子> <输入瓦数>
*<垂直角度>
*<水平角度>
*<第1水平角度的全部垂直角度光强值>
*<第2水平角度的全部垂直角度光强值>
*...............
*<最后一水平角度的全部垂直角度光强值>
IES文件格式解读
指上向量，C系统。
LED灯配光曲线是指光源在空间各个方向上的强度分布。
配光曲线常用表示方法有三种：一是极坐标法，二是直角坐标法，三是等光强曲线。
A、LED灯极坐标配光曲线：在通过光源中心的测光平面上，测出灯具在不同角度的光强值。
从某一方向起，以角度为函数，将各角度的光强用矢量标注出来，连接矢量顶端的连接就是照明灯具极坐标配光曲线。
如果灯具是有旋转对称轴，则只需用通过轴线的一个测光面上的光强分布曲线就能说明其光强在空间的分布，如果灯具在空间的光分布是不对称的，则需要若干测光平面的光强分布曲线才能说明其光强的空间分布状况。
由于目前大多数LED灯都是轴对称旋转体，那么极坐标配光曲线成为最常用的方式。
B、LED灯直角坐标配光曲线：对于聚光型灯具，由于光束集中在十分狭小的空间立体角内，很难用极坐标来表达其光强度的空间分布状况，就采用直角从配光曲线表示法，以竖轴表示光强，以横轴表示光束的投角，如果是具有对称旋转轴的灯具则只需一条配光曲线来表示，如果是不对称灯具则需多条配光曲线表示。
C、LED灯光强曲线图：将光强相等的矢量顶端连接起来的曲线称为等光强曲线，将相邻等到光强曲线的值按一定比例排列，画出一系列的等光强曲线所组成类似于等高线地图的图，称为等光强曲线图。
常用的图有圆形曲线图，矩形曲线图与正弧曲线图，由于矩形曲线图既能说明灯具的光强分布，又能说明光量的区域分布，所以目前投光灯
具常常采用矩形曲线图。

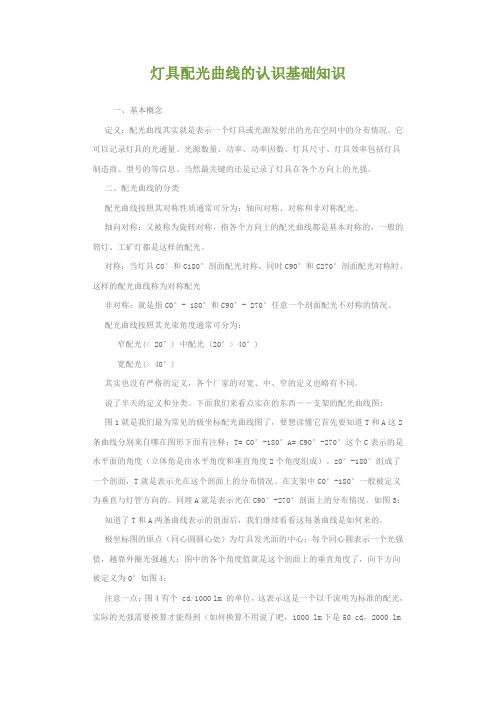

灯具配光曲线的认识基础知识一、基本概念定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
二、配光曲线的分类配光曲线按照其对称性质通常可分为：轴向对称、对称和非对称配光。
轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。
对称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光非对称：就是指C0°- 180°和C90°- 270°任意一个剖面配光不对称的情况。
配光曲线按照其光束角度通常可分为：窄配光(< 20°) 中配光(20°> 40°)宽配光(> 40°)其实也没有严格的定义，各个厂家的对宽、中、窄的定义也略有不同。
说了半天的定义和分类。
下面我们来看点实在的东西――支架的配光曲线图:图1就是我们最为常见的极坐标配光曲线图了，要想读懂它首先要知道T和A这2条曲线分别来自哪在图形下面有注释：T= C0°-180°A= C90°-270°这个C表示的是水平面的角度（立体角是由水平角度和垂直角度2个角度组成）。
z0°-180°组成了一个剖面，T就是表示光在这个剖面上的分布情况。
在支架中C0°-180°一般被定义为垂直与灯管方向的。
同理A就是表示光在C90°-270°剖面上的分布情况。
如图3：知道了T和A两条曲线表示的剖面后，我们继续看看这每条曲线是如何来的。
极坐标图的原点（同心圆圆心处）为灯具发光面的中心；每个同心圆表示一个光强值，越靠外圈光强越大；图中的各个角度值就是这个剖面上的垂直角度了，向下方向被定义为0°如图4：注意一点：图4有个 cd/1000 lm 的单位，这表示这是一个以千流明为标准的配光，实际的光强需要换算才能得到（如何换算不用说了吧，1000 lm下是50 cd，2000 lm就是100 cd咯！）。
光学应用之灯具配光曲线知识R&D---黄敏飞一、配光曲线的定义与表示方法•1、配光曲线的定义：灯具按光分布特性进行分类，基本上分为二大类。
一类是以欧洲CIE（国际照明委员会）灯具分类法为代表的光通分类法，以上下半球所含百分比光通量多少去划分配光；另一类是以美国IES（国际照明学会）为代表的灯具BZ分类法，也即光强分类法，它是指光源（或灯具）在空间各个方向的光强分布。
目前大多数灯具都是按光强分布来做配光曲线表述。
•2、配光曲线的表示方法：配光曲线一般有三种表示方法：一是极坐标法，二是直角坐标法，三是等光强曲线。
在通过光源中心的测光平面上，测出灯具在不同角度的光强值。
从某一方向起，以角度为函数，将各角度的光强用矢量标注出来，连接矢量顶端的连接就是照明灯具极坐标配光曲线。
如果灯具是有旋转对称轴，则只需用通过轴线的一个测光面上的光强分布曲线就能说明其光强在空间的分布，如果灯具在空间的光分布是不对称的，则需要若干测光平面的光强分布曲线才能说明其光强的空间分布状况。
A、极坐标配光曲线对于聚光型灯具，由于光束集中在十分狭小的空间立体角内，很难用极坐标来表达其光强度的空间分布状况，就采用直角从配光曲线表示法，以竖轴表示光强图I，以横轴表示光束的投角，如果是具有对称旋转轴的灯具则只需一条配光曲线来表示，如果是不对称灯具则需多条配光曲线表示。
B、直角坐标配光曲线将光强相等的矢量顶端连接起来的曲线称为等光强曲线，将相邻等到光强曲线的值按一定比例排列，画出一系列的等光强曲线所组成的图称为等到光强图，常用的图有圆形网图，矩形网图与正弧网图。
由于矩形网图既能说明灯具的光强分布，又能说明光量的区域分布，所以目前投光灯具采用的等光强曲线图都是矩形网图，这里将不作介绍。
C、光强曲线图二、灯具（CIE）配光曲线分类•根据国际分类，照明灯具的配光方式可依其向上光通量与向下光通量区分为直接照明（向下光通量占90-100%）、半直接照明（向下光通量占60-90%）、全般扩散照明（向下光通量占40-60%）、半间接照明（向下光通量占10-40%，向上光通量占60-90%）及间接照明（向下仅占0-10%，向上占90-100%）等五种，如表：配光曲线分类表效果图示也就是说从上面配光曲线表可把灯具分为以下几类（室内照明）：•1、直接照明类灯具•这种灯具的效率很高，可以使灯具光通量的绝大部分充分利用，光损失较少，一般情况下灯具的效率可达80%以上。
如何看配光曲线图文解读配光曲线的定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
配光曲线的分类：配光曲线按照其对称性质通常可分为：轴向对称、对称和非对称配光。
轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。
对 称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光非 对 称：就是指C0°-180°和C90°- 270°任意一个剖面配光不对称的情况。
配光曲线按照其光束角度通常可分为：窄配光 (< 20°)中配光 (20°> 40°)宽配光 (> 40°)其实也没有严格的定义各个厂家的对宽、中、窄的定义也略有不同。
说了半天的定义和分类。
下面我们来看点实在的东西——支架的配光曲线图：T = C0°-180°A = C90°-270°这里的第一张图就是我们最为常见的极坐标配光曲线图了，要想读懂它首先要知道T和A这2条曲线分别来自哪。
在图形下面有注释：T = C0°-180°A = C90°-270°这个C表示的是水平面的角度(立体角是由水平角度和垂直角度2个角度组成)。
0°-180°组成了一个剖面，T就是表示光在这个剖面上的分布情况。
在支架中C0°-180°一般被定义为垂直与灯管方向的。
同理A就是表示光在C90°-270°剖面上的分布情况。
如下图：知道了T和A两条曲线表示的剖面后，我们继续看看这每条曲线是如何来的。
配光曲线的定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
配光曲线的分类：配光曲线按照其对称性质通常可分为：轴向对称、对称和非对称配光。
轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。
对称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光非对称：就是指C0°- 180°和C90°- 270°任意一个剖面配光不对称的情况。
配光曲线按照其光束角度通常可分为：窄配光（ 40°）宽配光（> 40°）其实也没有严格的定义各个厂家的对宽、中、窄的定义也略有不同。
如何看配光曲线图任何灯具在空间各方向上的发光强度都不一样，我们可以用数据或图形把照明灯具发光强度在空间的分布状况记录下来，通常我们用纵坐标来表示照明灯具的光强分布，以坐标原点为中心，把各方向上的发光强度用矢量标注出来，连接矢量的端点，即形成光强分布曲线，也叫配光曲线。
因为大部份的灯具的形状是轴对称的旋转体，其发光强度在空间的分布也是轴对称的。
所以，通过灯具轴线取任一平面，以该平面内的光强分布曲线来表明照明灯具在整个空间的分布就够了。
如果照明灯具发光强度在空间的分布是不对称的，例如长条形的荧光灯具，则需要用若干测光平面的光强度分布曲线来说明空间光分布。
取同灯具长轴相垂直的通过灯具中心下垂线的平面为C0平面，与C0平面垂直且通过灯具中心的下垂线的平面为C90平面。
至少要用C0、C90两个平面的光强分布说明非对称灯具的空间配光。
为了便于对各种照明灯具的光分布特性进行比较，统一规定以光通量为1000流明（lm）的假想光源来提供光强分布数据。
