3.3电路的连接练习一、选择题1、在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。
用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。
下列有关分析正确的是（）A．两个模块相当于开关，彼此串联B．两个模块相当于开关，彼此并联C．两个模块相当于电源，彼此并联D．两个模块相当于电源，彼此串联2、下列电路图中，哪个是串联电路()3、如图所示的电路中，使两盏灯都有电流流过的操作是（）A. 只闭合开关S1B. 只闭合开关S2、S3C. 只闭合开关S2D. 开关S1、S2、S3都闭合4、关于如图电路的判断，正确的是（）A．只闭合开关S1时，灯泡L1、L3并联B．只闭合开关S2时，灯泡L2、L3并联C．只闭合开关S2、S3时，灯泡L2、L3串联D．闭合所有开关时，灯泡L1、L2并联，L3短路5、如图3－3－5所示，要使灯泡L1和L2组成并联电路，应()图3－3－5A．只闭合S2B．只闭合S3C．只闭合S1和S3D．只闭合S2和S36、如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（）7、如图所示为某宾馆的房卡，进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电。
关于房卡和房间内用电器的连接，下列说法中错误的是（ B ）A. 房卡相当于一个开关B. 房卡实际上是一个用电器C. 房卡插入槽内时一定是接在干路上D. 房间内的电灯和插座是并联的8、小华用如图所示电路进行如下操作，下列说法正确的是（B ）A. 直接将A、B连接，闭合开关后电路短路B. 测量电流时，应将电流表“+”接在A点，“－”接在B点C. 在A、B间接电压表，闭合开关后电压表无示数D. 在A 、B 间接另一灯泡，两灯泡是并联的9、某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S 甲、S 乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S 馆长表示馆长的钥匙）使灯亮就可以进入保密室。
第三章测试卷一、选择题（每题3分，共36分）1．（3分）如图是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，护士值班室的灯L1亮；2号床的病人按下开关S2，护士值班室的灯L2亮。
下列电路图符合要求的是（）A．B．C．D．【考点】HU：串、并联电路的设计．【分析】该电路为并联电路，且每盏灯与对应的开关串联，然后再并联接在电源上。
【解答】解：因为每盏灯与对应的开关串联，且并联接在电源上，故选项A正确，选项B C D错误；故选：A。
【点评】会设计串、并联电路，并且会根据要求分析出正确的电路。
2．（3分）如图所示的电路中，闭合开关后两盏灯都可能发光的是（）A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合【考点】HS：电路的基本连接方式．【分析】串联电路是指各用电器顺次连接的电路；并联电路是指各用电器并列连接的电路。
可以假设两个灯泡串联或并联进行分析开关的闭合情况。
【解答】解：如果两灯泡串联，电流从正极流出经过L2、S2和L1流回负极；因此只需闭合开关S2；如果两灯泡并联，电流从正极流出分别经过S3和L1以及L2和S1，并流回负极；因此需要闭合开关S1、S3。
故选：B。
【点评】解答本题需要掌握：串并联电路的特点，并会设计串并联电路。
3．（3分）一般家庭的卫生间都要安装照明灯和换气扇。
使用时，有时需要各自独立工作，有时需要它们同时工作。
如图所示的电路，你认为符合上述要求的是（）A．B．C．D．【考点】HU：串、并联电路的设计．【分析】并联电路的特点：在并联电路中，从电源正极流出的电流在分支处要分为两路，每一路都有电流流过，因此即使某一支路断开，但另一支路仍会与干路构成通路。
【解答】解：照明灯和换气扇，有时需要各自独立工作，所以它们必须是并联的，并且要各有开关控制，所以A、B、D不符合题意，只有C符合题意；故选：C。

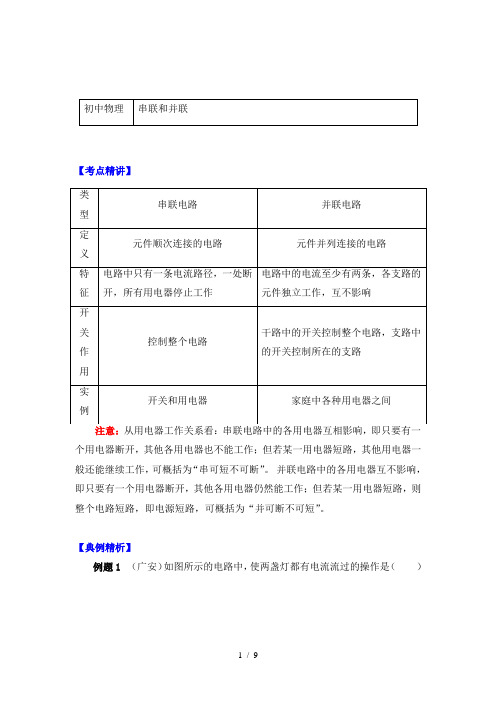

【考点精讲】个用电器断开，其他各用电器也不能工作；但若某一用电器短路，其他用电器一般还能继续工作，可概括为“串可短不可断”。
并联电路中的各用电器互不影响，即只要有一个用电器断开，其他各用电器仍然能工作；但若某一用电器短路，则整个电路短路，即电源短路，可概括为“并可断不可短”。
【典例精析】例题1（广安）如图所示的电路中，使两盏灯都有电流流过的操作是（）A. 只闭合开关S 1B. 只闭合开关S 2、S 3C. 只闭合开关S 2D. 开关S 1、S 2、S 3都闭合思路导航：只闭合开关S 1，只有灯L 2工作，A 项错误；只闭合开关S 2、S 3，L 1发光，L 2被短路，B 项错误；只闭合开关S 2，此时L 1和L 2串联，故两灯中都有电流通过，C 项正确；开关S 1、S 2、S 3都闭合时，整个电路发生短路，D 项错误。
答案：C例题2 某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S 甲、S 乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S 馆长表示馆长的钥匙）使灯亮就可以进入保密室。
下列电路中符合上述要求的是（ ）思路导航：由题意可知，甲、乙两资料员必须同时用各自的钥匙使灯亮才能进入保密室，说明两者不能独立工作、相互影响，也就是说S 甲、S 乙串联后接入电路；馆长只要用自己的钥匙使灯亮就可以进入保密室，说明S 馆长直接连入电路，且与S 甲、S 乙并联，显然，满足这两个条件的是C 图。
答案：C例题3 如图所示，通过改变S 1、S 2、S 3的通断可以改变电路的连接方式。
要使灯L1和灯L2串联，应 ；要使灯L1和灯L2并联，应 。
（以上两空填开关的闭合情况）思路导航：若要使两个灯泡组成串联电路，则它们中间应有导线连接，而它们的两端应分别与电源的正极和负极相连，与电源组成一个“圈”。
图中L2的右端已与电源正极相连，则L1的右端应与电源负极相连，故应闭合S2，此时不能再闭合S1和S3，否则闭合的S1、S2与L1构成一个“圈”，使L1短路；闭合的S2、S3与电源构成一个“圈”，使电源短路。
