广东诗莞市虎门捷胜中学2017届九年级物理上学期期末考试试题

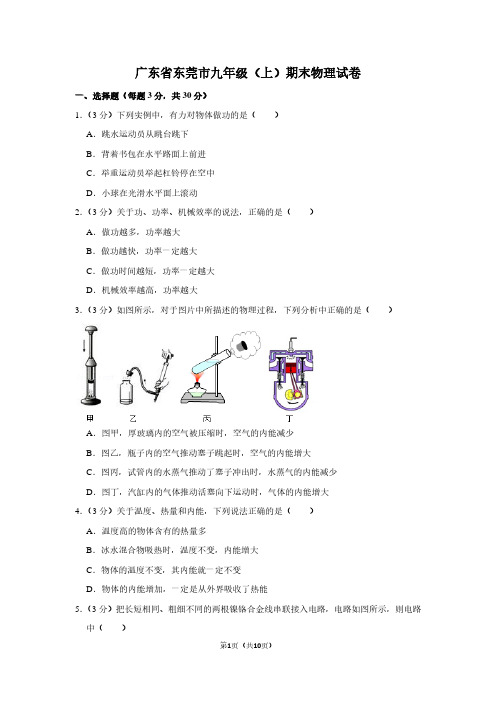

广东省东莞市九年级（上）期末物理试卷一、选择题（每题3分，共30分）1．（3分）下列实例中，有力对物体做功的是（）A．跳水运动员从跳台跳下B．背着书包在水平路面上前进C．举重运动员举起杠铃停在空中D．小球在光滑水平面上滚动2．（3分）关于功、功率、机械效率的说法，正确的是（）A．做功越多，功率越大B．做功越快，功率一定越大C．做功时间越短，功率一定越大D．机械效率越高，功率越大3．（3分）如图所示，对于图片中所描述的物理过程，下列分析中正确的是（）A．图甲，厚玻璃内的空气被压缩时，空气的内能减少B．图乙，瓶子内的空气推动塞子跳起时，空气的内能增大C．图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少D．图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大4．（3分）关于温度、热量和内能，下列说法正确的是（）A．温度高的物体含有的热量多B．冰水混合物吸热时，温度不变，内能增大C．物体的温度不变，其内能就一定不变D．物体的内能增加，一定是从外界吸收了热能5．（3分）把长短相同、粗细不同的两根镍铬合金线串联接入电路，电路如图所示，则电路中（）A．粗导体的电阻大于细导体的电阻B．粗导体的电阻等于细导体的电阻C．粗导体的电流大于细导体的电流D．粗导体的电流等于细导体的电流6．（3分）如图所示，闭合开关S，当滑片P向右端滑动的过程中，下列分析正确的是（）A．电流表的示数增大，电灯L变亮B．电压表的示数增大，电灯L变暗C．电流表的示数不变，电灯L变亮D．电压表的示数减小，电灯L变暗7．（3分）根据表中的数据，下列判断正确的是（）一些物质的比热容[J/（kg•℃）]水 4.2×103铝0.88×103煤油、冰 2.1×103干泥土0.84×103沙石0.92×103铜0.39×103 A．不同物质的比热容不可能相同B．在阳光照射下，干泥土比湿泥土升温慢C．因为水的比热容较大，所以沿海地区比内陆地昼夜温差大D．质量相等的铝块和铜块升高相同的温度，铝块吸收的热量多8．（3分）随着科技的发展，东莞生产的“誉新”牌LED灯上标有“220V 11W”的字样，其亮度与普通的60W白炽灯相当，下列说法正确的是（）A．该LED灯只能在220V电压下工作B．该LED灯的实际功率是11WC．该LED灯正常发光时的功率是11WD．该LED灯每秒消耗的电能是11W9．（3分）下列用电器工作时，能量转化的主要形式与电饭锅相同的是（）A．电热水壶B．空调C．电风扇D．洗衣机10．（3分）如图所示，为保证司乘人员的安全，轿车上没有安全带未系提示系统，当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的电路图是（）A．B．C．D．二、填空题（共7小题，每小题3分，满分21分）11．（3分）氢气球释放后，若它的运动可看成是匀速上升，则上升过程中氢气球的动能（选填“增大”、“不变”或“减小”），重力势能（选填“增大”、“不变”或“减小”），机械能（选填“增大”、“不变”或“减小”）。

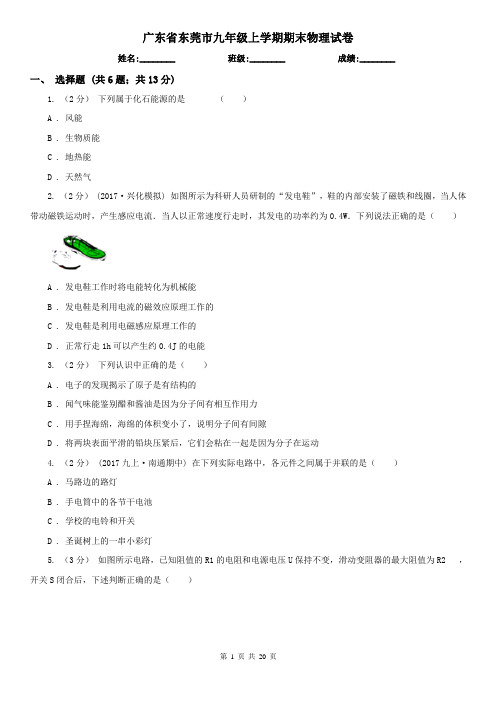

广东省东莞市九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共6题；共13分)1. （2分）下列属于化石能源的是（）A . 风能B . 生物质能C . 地热能D . 天然气2. （2分）(2017·兴化模拟) 如图所示为科研人员研制的“发电鞋”，鞋的内部安装了磁铁和线圈，当人体带动磁铁运动时，产生感应电流．当人以正常速度行走时，其发电的功率约为0.4W．下列说法正确的是（）A . 发电鞋工作时将电能转化为机械能B . 发电鞋是利用电流的磁效应原理工作的C . 发电鞋是利用电磁感应原理工作的D . 正常行走1h可以产生约0.4J的电能3. （2分）下列认识中正确的是（）A . 电子的发现揭示了原子是有结构的B . 闻气味能鉴别醋和酱油是因为分子间有相互作用力C . 用手捏海绵，海绵的体积变小了，说明分子间有间隙D . 将两块表面平滑的铅块压紧后，它们会粘在一起是因为分子在运动4. （2分） (2017九上·南通期中) 在下列实际电路中，各元件之间属于并联的是（）A . 马路边的路灯B . 手电筒中的各节干电池C . 学校的电铃和开关D . 圣诞树上的一串小彩灯5. （3分）如图所示电路，已知阻值的R1的电阻和电源电压U保持不变，滑动变阻器的最大阻值为R2 ，开关S闭合后，下述判断正确的是（）A . 滑片移至最左端时，电路中电流B . 滑片移至最右端时，R1两端的电压U1的求解思路是C . 滑片移至最左端时，电路的总功率是D . 滑片P右移电压表示数增大6. （2分） (2016九上·武平期中) 如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是（）A . 灯泡变亮，电流表的示数变大B . 灯泡变暗，电流表的示数变小C . 灯泡亮度不变，电流表的示数变大D . 灯泡亮度不变，电流表的示数变小二、填空题 (共8题；共20分)7. （2分） (2018九上·成都月考) 质量和初温相等的甲、乙两种金属块，先将甲放入低温的水中，水温升高了7℃。

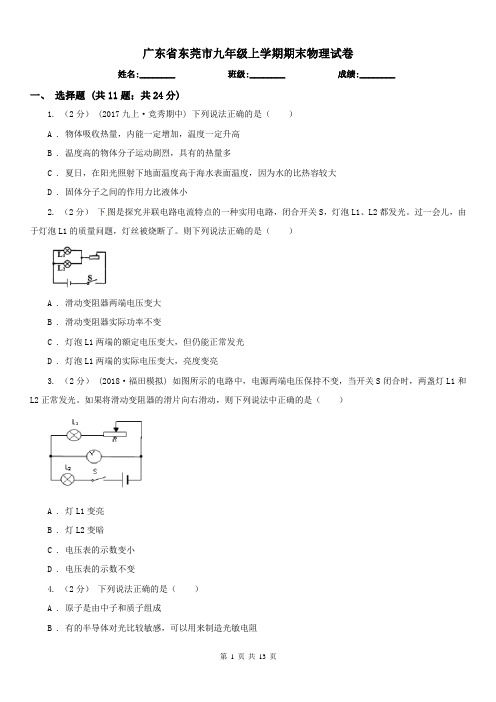

广东省东莞市九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共11题；共24分)1. （2分） (2017九上·竞秀期中) 下列说法正确的是（）A . 物体吸收热量，内能一定增加，温度一定升高B . 温度高的物体分子运动剧烈，具有的热量多C . 夏日，在阳光照射下地面温度高于海水表面温度，因为水的比热容较大D . 固体分子之间的作用力比液体小2. （2分）下图是探究并联电路电流特点的一种实用电路，闭合开关S，灯泡L1、L2都发光。

过一会儿，由于灯泡L1的质量问题，灯丝被烧断了。

则下列说法正确的是（）A . 滑动变阻器两端电压变大B . 滑动变阻器实际功率不变C . 灯泡L1两端的额定电压变大，但仍能正常发光D . 灯泡L1两端的实际电压变大，亮度变亮3. （2分）(2018·福田模拟) 如图所示的电路中，电源两端电压保持不变，当开关S闭合时，两盏灯L1和L2正常发光。

如果将滑动变阻器的滑片向右滑动，则下列说法中正确的是（）A . 灯L1变亮B . 灯L2变暗C . 电压表的示数变小D . 电压表的示数不变4. （2分）下列说法正确的是（）A . 原子是由中子和质子组成B . 有的半导体对光比较敏感，可以用来制造光敏电阻C . 铜的导电性较好，可以用来制造保险丝D . 超导材料在低于临界温度时电阻为零，将来可用于制造灯泡的灯丝5. （2分） (2017九上·深圳月考) 为了提高行车的安全性，有的汽车装有日间行车灯，如图所示。

当汽车启动时，S1闭合，日间行车灯L1 ，立即亮起，再闭合S2 ，车前大灯L2也亮起。

下列电路图中符合这一情况的是（）A .B .C .D .6. （2分） (2017九上·召陵期末) 张华同学在探究通过导体的电流与其两端的电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）A . 通过导体a的电流与其两端的电压成正比B . 导体a的电阻大于导体b的电阻C . 当在导体b的两端加上1V的电压时，通过导体b的电流为0.1AD . 将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A7. （2分） (2016九上·蔚县期中) 在如图所示的实物电路中，电源电压保持不变，闭合开关后，将滑动变阻器的滑片向右移动，小灯泡亮度变化的情况是（）A . 变亮B . 变暗C . 保持不变D . 无法确定8. （2分） (2016八上·莒县期中) 如图四个图是某同学在使用常见的物理仪器的细节，正确的是（）A .B .C .D .9. （2分）(2017·泰兴模拟) 为了探究“电流通过导体产生的热量跟什么因素有关”，某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中，并设计了如图所示的甲、乙两套装置，已知所用蓄电池电压相等且保持不变，R1＜R2 ，装入烧瓶的煤油质量相等，下列有关此探究活动的各种表述，错误的是（）A . 在此实验中，电流通过导体产生热量的多少是通过温度计示数变化的大小体现出来的B . 甲装置可探究电流通过导体产生的热量与电阻是否有关C . 比较相同通电时间内a，c两支温度计示数变化情况，可探究电流产生的热量与电流是否有关D . 在相同的通电时间内，d温度计所在烧瓶中的电阻丝产生的热量最多10. （3分）下列说法正确的是（）A . 当物体的温度降至0℃时，分子就停止运动B . 用水作为汽车发动机冷却剂，其重要的原因之一是水的比热容较大C . 拦河大坝的截面上窄下宽呈梯形，应用了连通器原理D . 原子中原子核带正电，电子带负电11. （3分）(2017·金牛模拟) 如图所示，电源的电压为12V，且保持不变，R0为“100Ω 0.5A”的滑动变阻器，R2=10Ω．cd和ef为两对接线柱，另有一只定值电阻R1和一根导线接在两对接线柱上．当闭合S、S1 ，断开S2 ，滑动变阻器的滑片P置于最左端a时，滑动变阻器消耗的功率为1W；当闭合S、S2 ，断开S1 ，滑片P 置于中点时，滑动变阻器消耗的功率为2W．下列说话正确的是（）A . R1接在cd之间，导线接在ef之间B . R1的电阻为20ΩC . 闭合S、S2 ，断开S1 ，使R2消耗的功率不小于0.9W，且保持电路安全工作，则滑动变阻器接入电路的阻值范围为14Ω﹣30ΩD . 闭合S、S2断开S1时电路消耗的最大总功率大于闭合S、S2断开S1电路消耗的最大功率二、填空题 (共5题；共12分)12. （2分）如图所示是水与酒精相混合的实验，当把50mL的水和带有颜色的50mL酒精混合后，发现过一会，量筒内液体的颜色变得均匀，并且混合后的液体总体积小于100mL，由此你提出的猜想是________．猜想的依据是________13. （4分）如图所示，工作中的四冲程汽油机正处于________ 冲程，该冲程将________ 转化为机械能，若该汽油机每秒完成40个冲程，则每秒它对外做功________ 次、飞轮转过________ 圈．14. （3分）(2017·奉贤模拟) 如图所示，电源电压保持不变，电阻R1＜R2＜R3 ，仅闭合电键S1时，电流表、电压表均有示数；接着断开S1并闭合S2后，电流表A的示数将________，电压表V的示数将________；若将S1、S2、S3均闭合，则电压表与电流表示数的比值将________（均填“变大”、“不变”或“变小”）．15. （1分） (2018九上·黄冈期中) 如图甲所示电路中，当闭合开关后，两个电压表的指针均如图乙所示，灯泡L1两端的电压________V.16. （2分）如图所示，电源电压恒定．小灯泡L标有“3V 0.6W”字样，R为定值电阻，闭合S，断开S1 ，小灯泡正常发光；若再闭合S1 ，发现电流表示数变化0.3A，则R的阻值为________ Ω，此时灯泡L和电阻R 消耗的功率之比是________ ．三、作图与实验题 (共5题；共21分)17. （5分） (2018九上·安庆月考) 根据下图所示实物电路图，请用笔画线代替导线画出等效的电路图.18. （5分） (2017九上·港南期中) 如图所示，要求用滑动变阻器调节小灯泡的亮度，电流表测量电路中的电流，电压表测量灯泡两端的电压，滑动变阻器向左滑动时灯变亮，画出电路图，并按电路图连接实物图．19. （4分） (2017九上·海拉尔期末) 在探究“比较不同物质吸热的情况”实验中，实验装置如图所示：（1）实验中应取________质量的甲、乙两种液体，分别倒入相同的烧杯中，用相同规格的电加热器加热甲、乙两种液体，使它们升高相同的温度，通过________来比较甲和乙两种液体吸收热量的多少；（2）某小组实验记录的数据如下表所示，分析实验数据可知：升温较快的是________物质，吸热能力较强的是________物质．（选填“甲”或“乙”）加热时间/min01234甲的温度/℃3034384246乙的温度/℃101826344220. （2分） (2018九上·北京期中) 实验桌上有满足实验要求的电源、电阻箱、滑动变阻器、开关各一个，已调零的电流表和电压表各一块，导线若干．小明利用上述实验器材“探究通过导体的电流跟导体电阻的关系”．小明的主要实验过程如下：①如图所示，连接实验电路．将电阻箱的阻值调为，记录阻值．②闭合开关，用电压表测量电阻箱两端的电压，用电流表测量通过电阻箱的电流，记录和的数值．③断开开关，将电阻箱的阻值调为．闭合开关，记录电压、电流和阻值的数值．④仿照步骤③再做四次实验，每次改变电阻箱阻值，记录各次相应的电压、电流和阻值的数值．请根据以上叙述回答下列问题：（1）小明的实验过程中，存在的问题是：________．（2）请你针对小明实验过程中存在的问题，写出改进措施：________．21. （5分）在“测定小灯泡的电功率”的实验中，小灯泡上标有“2.5V”字样．（1）如图甲所示的实验电路中，尚缺少一根导线，请用笔画线代替导线，将电路连接完整________（2）小科同学正确连接电路后进行实验，记录实验数据如表所示．当他断开开关整理器材时，才发现电表如图乙所示．小科同学应重新实验，实验前他应该进行的实验操作是________ ．小科补上了这一操作后，重新实验并正确操作，他测得小灯泡的额定功率将________ （填“大于”、“小于”或“等于”）0.65W．实验序号123U/V 2.0 2.5 3.0I/A0.220.260.30P/W小灯泡的亮度（3）在第二次测量时小可调节滑动变阻器，发现电压表示数为2.2V，要想测出小灯泡的额定功率，此时滑动变阻器需要向________ 调节（“左”、“不用调节”或“右”）．（4）此实验装置也可以用来探究“电流与电阻的关系”，电源电压保持3V，实验室刚好有“5Ω、10Ω和15Ω”三种规格的电阻，要想探究在电阻两端电压为 2.0V时电流与电阻的关系，则滑动变阻器最大电阻不能大于________ Ω．四、综合应用题 (共3题；共43分)22. （13分）电热水壶的加热电阻R两端电压为220V，加热功率1100W.（1）求通过R的电流是多少？R的阻值是多少？（2）体积为1×10﹣3m3的水的质量是多少？这些水从30℃加热到80℃要吸收多少热量？[ρ水=1×103kg/m3，c 水=4.2×103J/（kg•℃）]图1的电热水壶有两个开关S1、S2，水达到100℃时沸腾，沸腾了一会后，壶内积聚大量水蒸气使S1自动断开，停止加热；若某种原因使S1不能断开，水会烧干，直至壶的温度升高到125℃时S2自动断开，才停止加热（3）为实现上述功能，应采用图2中哪幅电路图？________（4）若壶盖未合上，水会一直沸腾，但壶不能自动断电．这是因为壶内水蒸气量不足导致哪个开关无法自动断开？________ ，水烧干前，为什么壶的温度不会达到125℃？________23. （15分） (2016九上·嘉定期末) 如图所示的电路中，电源电压恒为18V，电阻R1的阻值为10Ω，电流表A的0～3A量程损坏.闭合开关S，电压表示数为13伏，两电表的表盘如图所示.求：（1）通过电阻R1的电流I1；（2）电阻R2的阻值；（3）若用标有“100Ω 1A”字样的滑动变阻器R3替换电阻R2，在保证电路各元件安全的情况下，电压表示数的最大变化量.24. （15分）(2017·泰兴模拟) LED灯与普通白炽灯相比具有低能耗、高亮度的优点．下表为一种LED灯的相关数据．（1）这种LED灯正常工作的电流是多少？（2）这种LED灯正常工作100小时消耗的电能是多少？（3）与白炽灯相比，在达到相同亮度的条件下，假设这种LED灯可以节约89%的电能，则这种LED灯与多大功率的白炽灯亮度相当？参考答案一、选择题 (共11题；共24分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、8-1、9-1、10-1、11-1、二、填空题 (共5题；共12分)12-1、13-1、14-1、16-1、三、作图与实验题 (共5题；共21分) 17-1、18-1、19-1、19-2、20-1、20-2、21-1、21-2、21-4、四、综合应用题 (共3题；共43分)22-1、22-2、22-3、22-4、23-1、23-2、23-3、24-1、24-2、24-3、。

广东省2017-2018学年第一学期东莞市东莞初级中学初三期末教学质量自查物理试卷说明：1、全卷共6页，满分100分。

2、答题前，考生必须将自己的姓名、学号、座位号按要求填写在答题卡密封线空格内。

3、答题可用黑色钢笔和签字笔。

按各题要求答在答卷上，但不能使用计算器。

4、考试结束时，将答卷交回。

第一卷一、单项选择题（本大题7小题，每小题3分，共21分）1、下列关于声音的说法中,正确的是( )A.人耳听不见超声波,说明超声波不能在空气中传播B.用手机接打电话时,很容易听出熟悉人的声音,这是根据音色来判断的C.城市道路旁的隔声板是防止噪声的产生D.声音在不同的介质中的传播速度都是相同的2、如图所示实验，试管口木塞冲出过程（）。

A.试管口出现的白雾是水蒸气B:.试管口出现白雾说明水蒸气内能增加C:.能量转化情况与内燃机压缩冲程相同D:.水蒸气对木塞做功，水蒸气的内能减少3、如图2所示的四种现象中，属于光的折射现象的是（）A．日全食B ．小鸭在水中的倒影C ．放大镜看物体变大D ．林间树荫4、关于能量和信息，下列说法正确的是( )A ．化石能源、水能和风能均是可再生能源B ．太阳能是一次能源，太阳内部的核反应与目前核电站采用的核反应方式是一样的C ．光纤通信是利用激光通过光导纤维来传递信息D ．电磁波可以在真空中传播，不同频率的电磁波在真空中的传播速度不同5、在一次实验中，小宇连接了如图所示的电路，电磁铁的B 端有一个小磁针，闭合开关后，下列说法正确的是（）A.电磁铁的A 端为N 极B.小磁针静止时，S 极水平指向左C.当滑动变阻器的滑动片P 向左端移动，电磁铁磁性增强D.小磁针由B 端移至A 端时指向改变 6、如图所示是四冲程汽油机的一个工作循环示意图，其中属于做功冲程的是（ ）。

A:B: C: D: 7、小明观察了市场上的测重仪后，设计了如图所示的四个电路（R 是定值电阻，R 1是滑动变阻器），其中可以测量人体重的电路是（）图2 图3图4第二卷二、填空题（本大题共7小题，每小题3分，共21分）8. 清晨草叶上常挂有晶莹的露珠，这是由于夜间温度低，空气中的水蒸气_______形成的；在手臂上擦酒精一会儿就变干了,这是由于酒精发生了_______的缘故；同时感觉手臂凉凉的，说明这种发生物态变化需要_______热量。

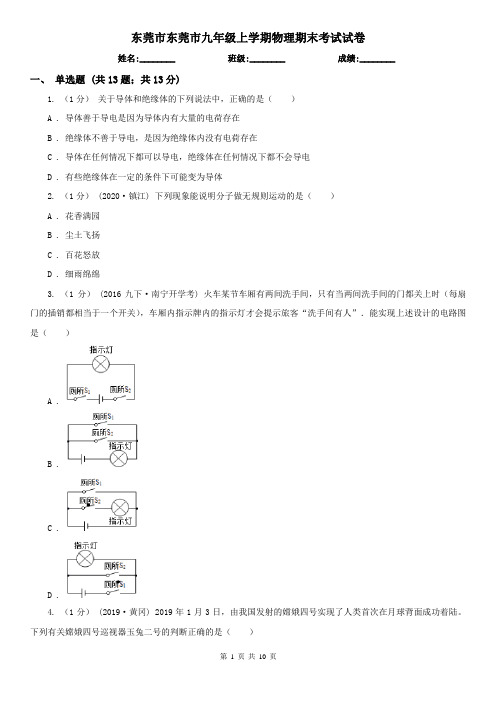

东莞市东莞市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共13题；共13分)1. （1分）关于导体和绝缘体的下列说法中，正确的是（）A . 导体善于导电是因为导体内有大量的电荷存在B . 绝缘体不善于导电，是因为绝缘体内没有电荷存在C . 导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电D . 有些绝缘体在一定的条件下可能变为导体2. （1分）(2020·镇江) 下列现象能说明分子做无规则运动的是（）A . 花香满园B . 尘土飞扬C . 百花怒放D . 细雨绵绵3. （1分） (2016九下·南宁开学考) 火车某节车厢有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢内指示牌内的指示灯才会提示旅客“洗手间有人”．能实现上述设计的电路图是（）A .B .C .D .4. （1分）(2019·黄冈) 2019年1月3日，由我国发射的嫦娥四号实现了人类首次在月球背面成功着陆。

下列有关嫦娥四号巡视器玉兔二号的判断正确的是（）A . 飞行控制中心利用声波控制玉兔二号B . 飞行控制中心利用电磁波控制玉兔二号C . 供给玉兔二号的电能是一次能源，D . 太阳能帆板接收的太阳能是不可再生能源5. （1分） (2017九上·夏津开学考) 双燃料汽车以天然气或汽油作为燃料，以下说法正确的是（）A . 燃料的热值越大，燃烧时放出的热量越多.B . 以天然气为燃料，汽车发动机的效率可以达到100%C . 在压缩冲程中，燃料混合物的温度升高，内能增大.D . 汽油与天然气相比，燃烧时汽油对环境的污染较小6. （1分）如图所示的电路中，电源两端电压不变，灯泡的电阻不随温度变化。

闭合开关S后，滑动变阻器的滑片P由图示位置向a端滑动的过程中，下列说法正确的是A . 电流表A1与电流表A2的示数相同B . 电压表V与电流表A1示数的比值变小C . 电流表A2的示数变小，电路消耗的总功率变小D . 电压表V的示数不变，电路消耗的总功率变大7. （1分）在家庭电路中，下列说法正确的是（）A . 灯与控制它的开关是并联的，与插座是串联的B . 使用测电笔时，不能用手接触到笔尾的金属体C . 增加大功率用电器时，只需换上足够粗的保险丝即可D . 电路中电流过大的原因之一是使用的电器总功率过大8. （1分）下列现象中，能够说明物质的分子在不停地做运动的是（）A . 打扫除时，教室里有灰尘飞扬B . 水从高处流向低处C . 放在空气中的铁器过一段时间生锈了D . 在一杯白开水中放入白糖，整杯水都有甜味了9. （1分）如图所示的电工带电操作中，不会发生触电事故的是（）A .B .C .D .10. （1分）(2018·南山模拟) 对图中甲、乙、丙、丁四幅图解释合理的是（）A . 甲：用磁场获得电流B . 乙：开关闭合，小磁针N极将向右偏转C . 丙：是电动机原理的装置D . 丁：开关闭合，将有电能转化为机械能11. （1分）用毛皮摩擦过的塑料尺能吸引纸屑，此现象说明（）A . 毛皮有黏性B . 摩擦后的物体一定带电C . 塑料尺遇热熔化D . 塑料尺带电12. （1分） (2016九·龙江月考) 标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为（）A . 24Ω 0.67WB . 20Ω 0.8WC . 24Ω 0.96WD . 20Ω 0.67W13. （1分）(2020·青山模拟) 定值电阻R1、R2和滑动变阻器R3接入如图电路中，电源电压不变。

2016-2017学年广东省东莞市东莞市虎门捷胜中学九年级（上）第三次月考物理试卷一、选择题（每题2分，共24分）1．图中的四个冲程不是按照热机正常工作的顺序排列的，你认为让汽车获得动力的冲程是（）A．B． C．D．2．在粗糙的水平面上，用100N的水平推力使一个重为500N的物体前进了10m，在此过程中（）A．推力做了5000J的功B．推力做了1000J的功C．重力做了5000J的功 D．重力做了1000J的功3．甲吊车比乙吊车的机械效率高，当它们分别把相同质量的物体匀速提升相同高度时，则（）A．乙吊车做的总功较多B．乙吊车做的有用功较多C．甲吊车做的有用功较多D．甲、乙两吊车做的总功相同4．关于温度、热量和内能的说法中不正确的是（）A．0的冰块也有内能B．同一物体温度升高，内能一定增加C．热量总是从内能大的物体向内能小的物体传递D．物体吸收热量，温度不一定升高5．下列所述生活中的物理现象，通过做功来改变物体内能的是（）A．饮料中放入一些冰块，饮料变凉B．冬天暖气使房间变暖C．柏油马路被阳光晒热D．划火柴，使火柴燃烧6．在下列四种情况中，没有发生动能与势能相互转化的是（）A．水平地面上匀速行驶的小车B．正在上升的滚摆C．上紧发条的玩具车正在加速跑动D．向近地点运动的卫星7．用毛皮摩擦过的橡胶棒去靠近一用细线悬挂起来的通草球时，发现橡胶棒能吸引通草球．这时通草球带电情况是（）A．带正电荷B．带负电荷C．不带电D．带正电荷或不带电8．学了电路后，小明注意观察生活中的一些电路，经过分析思考，做出以下判断，其中不正确的是（）A．厨房中的抽油烟机里有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们一定是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．节日里装饰用的小彩灯，任何一个灯泡坏了，其他的灯泡都不能正常工作，这些小彩灯是串联的D．一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联9．在下面所示的电路图中，用电压表测量L1灯两端的电压，其中正确的是（）A．B．C．D．10．如图所示的电蚊拍，具有灭蚊和照明等功能，当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电时起到灭蚊和照明作用．下列电路设计符合这种要求的是（）A．B．C．D．11．如图所示为电流与电压的关系图象由此可以判断（）A．R甲=R乙B．R甲＜R乙 C．R甲＞R乙 D．无法比较12．如图所示，A、B、C、D四种情况表示滑动变阻器的结构和连入电路情况的示意图，当滑片向右滑动时，连入电路的电阻变大的是（）A．B． C．D．二、填空（每空1分，共26分）13．验电器的作用是检验物体；验电器的工作原理是．一带电验电器，箔片已张开，用与毛皮摩擦过的橡胶棒去接触验电器，发现金属箔片的张角变大了，由此可知验电器最初带的是电．14．如图所示，开关闭合时，L1、L2是联的关系，电压表测的是两端的电压，若电源的电压是3V，电压表的示数是1V，则L2两端的电压是V．15．如图甲所示，当开关S闭合后，两电流表的指针偏转都如乙图所示，则电流表a测量的是通过（选填“电源”“L1”或“L2”）的电流，L1的电流为A，L2的电流为A．16．天然气由于它的高效、环保等优点，逐步取代传统燃料进入千家万户．天然气燃烧时可以将能转化为能．已知天然气的热值为4×107J/m3，如果完全燃烧4m3的天然气，能产生J的热量．17．冬天我们常用热水袋取暖，这是通过的方式来改变内能的，选用水这种液体的原因是，把质量为2kg，温度为90℃的热水装入热水袋中，当温度降到40℃的时侯，这些水放出了J的热103J/（kg•℃））量．（C水=4.2×18．汽油机正常工作须依次完成吸气、、、排气四个冲程，其中将机械能转化为内能的是冲程．汽油机的效率一般只能达到20%～30%，请你说出其中的一个原因：．19．小明在30s内用600N 的拉力F把900N的重物沿斜面向右上方匀速拉动3m后到达斜面顶部，已知斜面高1.5m，则小明所做的有用功是，拉力F做功的功率是W，此过程中斜面的机械效率是．20．如图所示，滑动变阻器连入电路的电阻丝是段（选填“aP”、“Pb”或“ab”），当滑片P向右端移动时，连入电路的电阻，电流，灯泡亮度．（填“变大”、“变小”或“不变”）三、作图21．根据电路图甲连接实物图乙．（A1选0﹣3A，A2选0﹣0.6A）22．小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电请在题图中用笔画线代替导线，使电路满足要求．四、实验探究题（共25分）23．在探究导体的电阻跟哪些因素有关的实验中（1）①小明的猜想是：电阻可能与导体的材料有关②小亮的猜想是：电阻可能与导体的温度有关③小敏的猜想是：电阻可能与导体的长度有关④根据你所学的知识，你认为电阻还与有关．（2）如图是三位同学为上述探究活动准备的实验器材，他们已经完成了部分连接．若电阻受温度的影响可以忽略，要探究猜想①，应该选导线和进行对比实验；要探究猜想③，应该选用导线和进行对比实验．（3）他们是通过观察来判断电阻的大小．这中研究问题的方法叫；请再列举一个例子．24．为了探究液体温度升高时吸收热量的多少与哪些因素有关，某同学做了如下实验：在四个相同的烧杯中分别盛有水和煤油，用同样的加热器加热．下表是他们的实验记录，根据实验记录回答下列问题：（1）在此实验中，用来反映液体吸收热量的多少．（2）分析比较（填烧杯号）烧杯的实验记录，可得出的初步结论是：在质量和升高的温度都相同时，不同物质吸收的热量不同．（3）分别分析比较1、2和3、4两烧杯的实验记录，结合（2）中的结论，然后综合归纳可得出：物体温度升高时吸收热量的多少与、、有关系．25．为了验证并联电路的电流特点．小薇设计了图丁所示的电路进行实验．（1）在连接电路时，开关应处于状态．电路连接好后，小薇闭合开关后发现电流表指针偏向零刻度线左方，造成这一现象的原因；（2）电路纠正后，小薇先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是．（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出I1=0.5A，I2=，I=．根据测量结果．在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：．（写出关系式即可）（4）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你认为还可以采用的方法是．26．在“探究电流跟电阻关系”的实验中，小刚设计的实验电路图如图所示：（1）请用笔划线代替导线，按电路图将实物连接起来．（2）连线的时候，开关要，滑动变阻器的作用是．（3）移动滑动变阻器的滑片，使电压表的示数为2V，读出并记下电流值；再将5Ω的电阻改接成10Ω的电阻，发现电压表示数大于2V，于是他下一步的操作是：将滑动变阻器的滑片向（填“左”或“右”）移动（以电路图来判断），使并记下电流值；再改接20Ω的电阻，重复上述实验．五、计算题（每题6分，共12分）27．如图所示，工人利用滑轮组将沙子从地面提升到距地面6m高的三楼，沙子重500N，装沙子的桶重80N，动滑轮重20N，工人匀速拉绳子的力为300N（忽略摩擦和绳重）．求：（1）工人做的总功；（2）工人做的额外功．（3）此装置的机械效率．28．如图所示的电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A，试求：（1）R1两端的电压是多少？（2）R2两端的电压是多少？（3）通过R2的电流是多少？六、综合能力题29．两盏完全相同的灯L1、L2接在电压为6V的电源上都能发光，现要判断L1、L2的连接方式．（请完成下表）30．图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l）要让电吹风工作时吹出热风，它的开关应置于图甲中（选填“1”、‘2”或“3“）位置，此时电风扇与电热丝的连接方式是．（2）使用几年后，发现电热丝变细，则其电阻变，它在工作时通过它的电流变．2016-2017学年广东省东莞市东莞市虎门捷胜中学九年级（上）第三次月考物理试卷参考答案与试题解析一、选择题（每题2分，共24分）1．图中的四个冲程不是按照热机正常工作的顺序排列的，你认为让汽车获得动力的冲程是（）A．B． C．D．【考点】内燃机的四个冲程．【分析】在汽油机的四个冲程中，①进气阀和排气阀均关闭的只有压缩冲程和做功冲程，而在压缩冲程中活塞向上运动，做功冲程中活塞向下运动；②一个气阀打开，另一个气阀关闭的是吸气冲程和排气冲程，而在吸气冲程中活塞向下运动，排气冲程中活塞向上运动；③两个冲程发生能量转化，一是压缩冲程中机械能转化为内能；二是做功冲程中内能转化为机械能，该冲程让汽车获得动力．【解答】解：在汽油机的四个冲程（吸气、压缩、做功、排气）中，内能转化为机械能的是做功冲程，该冲程让汽车获得动力：A图：气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，不符合题意；B图：排气门打开，活塞向上运行，气缸容积减小，是排气冲程，不符合题意．C图：气门都关闭，火花塞喷出电火花，活塞向下运行，气缸容积增大，是做功冲程，符合题意；D图：进气门打开，活塞向下运动，气缸容积增大，是吸气冲程，不符合题意；故选C．2．在粗糙的水平面上，用100N的水平推力使一个重为500N的物体前进了10m，在此过程中（）A．推力做了5000J的功B．推力做了1000J的功C．重力做了5000J的功 D．重力做了1000J的功【考点】功的计算．【分析】解此题要依据做功的两个条件，特别要注意距离S是受力物体在该力方向上移动的距离．【解答】解：推力做的功W1=FS1=100N×10m=1000J重力做的功W2=GS2=500N×0m=0J故选B．3．甲吊车比乙吊车的机械效率高，当它们分别把相同质量的物体匀速提升相同高度时，则（）A．乙吊车做的总功较多B．乙吊车做的有用功较多C．甲吊车做的有用功较多D．甲、乙两吊车做的总功相同【考点】有用功和额外功．【分析】把相同质量的物体提高相同的高度，根据公式W有用=Gh=mgh可知，两辆吊车所做的有用功相同；乙吊车的机械效率比甲吊车的机械效率低，根据η=，说明乙吊车所做的总功大于甲吊车做的总功；【解答】解：BC、根据公式W有用=Gh=mgh可知甲、乙吊车做的有用功相同，BC选项错误；AD、两辆吊车做的有用功相同，乙的效率较低，所以乙吊车做总功较多，A选项正确，D选项错误．故选A．4．关于温度、热量和内能的说法中不正确的是（）A．0的冰块也有内能B．同一物体温度升高，内能一定增加C．热量总是从内能大的物体向内能小的物体传递D．物体吸收热量，温度不一定升高【考点】温度、热量与内能的关系．【分析】（1）一切物体在任何温度下都具有内能．（2）物体的内能跟物体的质量、状态、温度有关．物体质量和状态一定时，温度越高，内能越大；物体状态和温度相同时，气态时内能最大，固态时内能最小；物体状态和温度相同时，质量越大，物体的内能越大．（3）热量总是从温度高的物体向温度低的物体传递．（4）物体吸收热量，可能是物体温度升高，也可能是物体的状态发生改变．【解答】解：A、因为一切物体在任何温度下都具有内能，所以0℃的冰块也有内能．故A正确．B、同一物体质量和状态一定，温度升高，内能一定增大．故B正确．C、热量总是从温度高的物体向温度低的物体传递，故C错误；D、物体吸收热量，状态不变，物体温度升高；物体的状态发生改变，例如晶体熔化吸热温度不变，故D正确．故选C．5．下列所述生活中的物理现象，通过做功来改变物体内能的是（）A．饮料中放入一些冰块，饮料变凉B．冬天暖气使房间变暖C．柏油马路被阳光晒热D．划火柴，使火柴燃烧【考点】做功改变物体内能．【分析】解决此类问题要知道改变物体内能的方式有两种：做功和热传递．做功可以改变物体的内能，当对物体做功时，机械能转化为内能，当物体对外做功时，内能转化为机械能．【解答】解：A、饮料中放入冰块后热量会从饮料传递给冰块，冰块融化吸收热量，导致饮料的内能降低，温度下降，所以饮料会感觉凉爽些，是通过热传递改变物体的内能，不符合题意；B、暖气可以通过热传递的方式改变屋内的内能，使其内能增大，温度升高，是通过热传递改变物体的内能，不符合题意；C、太阳通过热辐射的形式改变了柏油路的内能，使其内能增大温度升高，是通过热传递改变物体的内能，不符合题意；D、划火柴时机械能转化为内能，火柴的内能增大，温度升高，当达到火柴头的燃点时，火柴燃烧，是通过做功改变了物体的内能，符合题意；故选D．6．在下列四种情况中，没有发生动能与势能相互转化的是（）A．水平地面上匀速行驶的小车B．正在上升的滚摆C．上紧发条的玩具车正在加速跑动D．向近地点运动的卫星【考点】动能和势能的转化与守恒．【分析】机械能包括动能和势能，势能又包括重力势能和弹性势能；动能的大小与质量和速度有关；重力势能大小与质量和高度有关；弹性势能的大小与发生弹性形变的程度有关．动能和势能可以相互转化．在不考虑阻力的情况下，在动能和势能相互转化的过程中，机械能保持不变．【解答】解：A、在水平路面上匀速行驶的小车，速度不变，动能就不变，高度不变，重力势能就不变，没有发生动能与势能相互转化．故A符合题意．B、上升的滚摆，高度升高，重力势能增大，速度减慢，动能减小，动能转化为重力势能．故B不符合题意．C、上紧发条的玩具车，在跑动的过程中，发条变松弛，即弹性形变减小，玩具车由静止开始加速跑动，说明它的速度在增大，速度越大、动能越大．弹性势能转化为动能，故C不符合题意．D、向近地点运动的卫星，距地面的高度减小，重力势能减小，速度增加，动能增加，重力势能转化为动能．故D不符合题意．故选A7．用毛皮摩擦过的橡胶棒去靠近一用细线悬挂起来的通草球时，发现橡胶棒能吸引通草球．这时通草球带电情况是（）A．带正电荷B．带负电荷C．不带电D．带正电荷或不带电【考点】物体带电情况的判断．【分析】（1）同种电荷相互排斥，异种电荷相互吸引．（2）毛皮和橡胶棒摩擦后，橡胶棒带负电．带电体吸引不带电体．【解答】解：毛皮摩擦过的橡胶棒带负电．带负电的橡胶棒靠近带正电的通草球会出现相互吸引现象，靠近不带电的通草球也会出现相互吸引现象．所以通草球可能带电，可能不带电．故选D．8．学了电路后，小明注意观察生活中的一些电路，经过分析思考，做出以下判断，其中不正确的是（）A．厨房中的抽油烟机里有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们一定是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．节日里装饰用的小彩灯，任何一个灯泡坏了，其他的灯泡都不能正常工作，这些小彩灯是串联的D．一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联【考点】串联电路和并联电路的辨别．【分析】并联电路中各用电器既可以单独工作又互不影响；根据各用电器是否既可以单独工作又互不影响的特点分析不同电路的连接方式．【解答】解：A、厨房的抽油烟机中的照明灯和电动机既可以单独工作，又可以同时工作，且互不影响，因此它们的连接方式为并联．此选项正确；B、路灯是用来为行人照明的，并且当其中一个灯泡不亮时，其它灯泡仍可以正常工作，即灯泡工作时互不影响，因此路灯是并联的．此选项错误；C、节日里装饰用的小彩灯，任何一个灯泡坏了，其他的灯泡都不能正常工作，说明它们互相影响，所以是串联的．此选项正确；D、一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，彼此是并联的．此选项正确．故选B．9．在下面所示的电路图中，用电压表测量L1灯两端的电压，其中正确的是（）A．B．C．D．【考点】电压表的使用．【分析】在使用电压表时要注意：电压表要和被测用电器并联；要让电流从正接线柱流入，从负接线柱流出．【解答】解：A、图中电压表的正负接线柱接反了，故A错误；B、图中电压表与灯L2并联，测的是灯L2的电压，故B错误；C、图中电压表与灯L1并联，测的是灯L1的电压，故C正确；D、图中电压表与两只灯泡并联，测的是电源电压，故D错误．故选C．10．如图所示的电蚊拍，具有灭蚊和照明等功能，当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电时起到灭蚊和照明作用．下列电路设计符合这种要求的是（）A． B．C． D．【考点】串、并联电路的设计．【分析】串联电路的特点是各用电器之间相互影响，并联电路的特点是互不影响．再根据开关的作用来判断符合要求的电路图．【解答】解：AB、根据题意可以知道，灭蚊网和灯泡工作时互不影响，因此属于并联，AB选项中灭蚊网和灯串联，故A、B错误；C、C图中S1闭合，S2断开时，灯泡亮，灭蚊网不工作，不符合题意，故D错误．D、D中S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时工作，符合题意．故D正确．故选D．11．如图所示为电流与电压的关系图象由此可以判断（）A．R甲=R乙B．R甲＜R乙 C．R甲＞R乙 D．无法比较【考点】探究电流与电压、电阻的关系实验．【分析】图象呈现的是不同导体两端电压与通过的电流的关系．由图线知，甲乙两导体两端电压与通过的电流成正比，两段导体的电阻大小用R=分析．【解答】解：由图象知，在电压一定时，通过乙导体的电流大于甲导体．由R=知，乙的电阻较小．即R甲＞R乙．故选C．12．如图所示，A、B、C、D四种情况表示滑动变阻器的结构和连入电路情况的示意图，当滑片向右滑动时，连入电路的电阻变大的是（）A．B． C．D．【考点】滑动变阻器的使用．【分析】滑动变阻器的连接方法是连接一上一下两个接线柱，其使用原理是通过改变连入电路中的电阻线的长度来改变电阻的大小，哪一段电阻线被连入电路要看电阻线的哪一个接线柱被连入电路，有电流通过的那段电阻线在电阻线上被连入电路的接线头与滑片P之间．【解答】解：A、当滑片P右移时，连入电路的电阻线长度变短，电阻变小，故A错误．B、当滑片P右移时，连入电路的电阻线长度不变，不能改变电阻的大小，故B错误．C、当滑片P右移时，连入电路的电阻线长度变长，电阻变大，故C正确．D、当滑片P右移时，没有电阻线连入电路，不能改变电路中的电阻，故D错误．故选C．二、填空（每空1分，共26分）13．验电器的作用是检验物体是否带电；验电器的工作原理是同种电荷相互排斥．一带电验电器，箔片已张开，用与毛皮摩擦过的橡胶棒去接触验电器，发现金属箔片的张角变大了，由此可知验电器最初带的是负电．【考点】验电器的原理及使用．【分析】（1）验电器的作用是检验物体是否带电；（2）电荷之间相互作用规律：同种电荷斥，异种电荷相吸引．（3）带电体与带电的导体相互靠近时，会发生静电感应，使导体中的电荷生新分布，再根据电荷间的相互作用来判断验电器原来的带电情况．【解答】解：（1）我们用验电器来检验物体是否带电．（2）电荷间的相互作用关系是同种电荷相互排斥，异种电荷相吸引，验电器就是利用了同种电荷相互排斥的原理制成的．（3）用毛皮摩擦过的橡胶棒带负电荷，即有多余的电子，所以当它靠近验电器上端的金属球时，发生静电感应，正电荷会被吸引到金属球附近，而负电荷会被排斥到金属箔上．此时发现验电器的金属箔张角变大，说明所带电荷增多，因此，验电器原来带的是负电荷．故答案为：是否带电；同种电荷相互排斥；负．14．如图所示，开关闭合时，L1、L2是串联的关系，电压表测的是L1两端的电压，若电源的电压是3V，电压表的示数是1V，则L2两端的电压是2V．【考点】串联电路和并联电路的辨别；串联电路的电压规律．【分析】（1）串联电路是将各元件依次连接起来，并联电路是将各用电器并列连接，根据串并联电路的特点即可判断电路的连接；（2）串联电路两端的总电压等于各串联导体两端的电压之和．【解答】解：由电路图可知，电路依次经过两灯，则灯泡L1、L2串联，电压表并列在L1两端，即测L1两端的电压；根据串联电路两端的总电压等于各串联导体两端的电压之和可知：L2两端的电压是：U1=U﹣U2=3V﹣1V=2V．故答案为：串；L1；2．15．如图甲所示，当开关S闭合后，两电流表的指针偏转都如乙图所示，则电流表a测量的是通过L1（选填“电源”“L1”或“L2”）的电流，L1的电流为0.3A，L2的电流为 1.2A．【考点】并联电路的电流规律；电流表的使用．【分析】由电路图可知，两灯泡并联，电流表a测L1支路的电流，电流表b测干路电流，根据并联电路的电流特点和两电流表指针的位置相同可知两电流表的路程，根据电流表的分度值读出示数，进一步求出L2支路的电流．【解答】解：由电路图可知，两灯泡并联，电流表a测L1支路的电流，电流表b测干路电流，因并联电路中干路电流等于各支路电流之和，且两电流表的指针偏转相同，所以，b电流表的量程为0～3A，分度值为0.1A，干路电流I=1.5A；a电流表的量程为0～0.6A，分度值为0.02A，通过L1的电流I1=0.3A，则通过L2的电流应为I2=I﹣I1=1.5A﹣0.3A=1.2A．故答案为：L1；0.3；1.2．16．天然气由于它的高效、环保等优点，逐步取代传统燃料进入千家万户．天然气燃烧时可以将化学能转化为内能．已知天然气的热值为4×107J/m3，如果完全燃烧4m3的天然气，能产生 1.6×108J的热量．【考点】燃料的热值．【分析】（1）天然气是燃料，燃料燃烧时将化学能转化成内能；（2）气体燃料完全燃烧时放出的热量等于热值和体积的乘积，即Q=qV．【解答】解：天然气燃烧时将化学能转化成内能；4m3天然气完全燃烧后产生的热量为：Q=qV=4×107J/m3×4m3=1.6×108J．故答案为：化学；内；1.6×108．17．冬天我们常用热水袋取暖，这是通过热传递的方式来改变内能的，选用水这种液体的原因是比热容大，把质量为2kg，温度为90℃的热水装入热水袋中，当温度降到40℃的时侯，这些水放103J/（kg•℃））出了 4.2×105J的热量．（C水=4.2×【考点】热传递改变物体内能；水的比热容的特点及应用；热量的计算．【分析】（1）改变内能的方式有两种；做功和热传递；（2）与其它液体相比，水的比热最大，变化相同的温度，水吸收或放出的热量最多，同时水也是最环保和容易获得的；（3）知道水的质量、水的比热容和水的初温和末温，利用放热公式求水放出的热量．【解答】解：（1）用热水袋取暖是通过热传递的方式改变其内能的；（2）由公式Q=cm△t知，与其它液体比较，因为水的比热最大，降低相同的温度，水放出的热量最多，同时水水环保且易得到，故里面用水做放热剂；（3）水放出的热量：Q吸=c水m△t=4.2×103J/（kg•℃）×2kg×（90℃﹣40℃）。

初三上学期期末物理试卷一、选择题1．未煮过的汤圆沉在水底，煮熟后漂浮在水面上，则此时汤圆（ ）A ．受到的浮力等于重力，排开水的体积比未煮过的小B ．受到的浮力大于重力，排开水的体积比未煮过的小C ．受到的浮力大于重力，排开水的体积比未煮过的大D ．受到的浮力等于重力，排开水的体积比未煮过的大【答案】D【解析】根据浮沉条件知，沉底时浮力小于重力；煮熟后漂浮在水面上，漂浮时受到的浮力等于重力；所以漂浮时受到的浮力大于沉底时的浮力，根据阿基米德原理，即F gV ρ=浮液排知，漂浮时排开水的体积比未煮过的大．故D 正确，ABC 错误．点睛：重点是浮沉条件和阿基米德原理的应用，当质量相等时，根据浮沉条件可直接判断浮力的大小，再根据阿基米德原理可判断排开液体的体积大小，注意解题中灵活运用．2．下列四个等式中，符合并联电路特点的是（ ）A ．12R R R =+B ．12U U U =+C ．12I I I =+D ．1212::I I R R =【答案】C【分析】在并联电路中：总电阻的倒数等于各并联电阻倒数之和；各支路两端的电压都相等且等于电源电压；干路上的电流等于各支路电流之和；导体中的电流与导体两端的电压成正比，与导体的电阻成反比。

【详解】A ．在并联电路中，总电阻的倒数等于各并联电阻倒数之和，即 12111R R R =+ 则A 不符合并联电路的特点；B ．在并联电路中，各支路两端的电压都相等且等于电源电压，即12U U U ==则B 不符合并联电路的特点；C ．在并联电路中，干路上的电流等于各支路电流之和，即12I I I =+则C 符合并联电路的特点；D ．在并联电路电压相等，由欧姆定律可知122112:::U U I I R R R R == 则D 不符合并联电路的特点。

故选C 。

3．如图所示的各种做法中，符合安全用电原则的是A ．用铜棒挑开通电的裸导线B ．用湿布擦拭电灯C ．在高压线附近放风筝D ．保持电器外壳良好接地【答案】D【解析】当有人触电时，应尽快切断电源或用绝缘干木棍挑开电线，让触电者尽快脱离开电源，故A 不符合安全用电原则；湿布属于导体，通电电灯的灯头属于带电体，用湿布擦拭时，有可能使电流通过水传到人体上，使人体触电，故B 不符合安全用电原则；安全用电的原则是：不接触低压带电体，不靠近高压带电体，故在高压线下放风筝是有触电的危险的，故C 不符合安全用电原则；金属外壳的电冰箱的外壳接地，可以避免金属外壳用电器漏电时发生触电事故，故D 符合安全用电的原则，故选D ．4．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L 1、L 2和L 3各自正常工作时流过的电流均为0.5A,下列说法正确的是（ ）A ．开关S 1和S 2断开,电压表的示数为6V,再闭合S 2,电压表示数变小B ．开关S 1和S 2断开,电流表A 1测L 2的电流,再闭合S 2,A 1仍测L 2的电流C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A【答案】B【详解】A．从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测的是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测的是电源电压，示数不变；A错误；B．开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2的电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2的电流，B正确；C．先闭合开关S2，电流表A1只测L2的电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2的总电流，即电流表A1示数变大，A2测L2的电流，示数变大；C错误；D．开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们的电流都是0.5A，电流表A1测的是总电流，大小为1.0A，D错误。

2016-2017学年第一学期期末考试试卷九年级物理注意事项:1.本试卷分选择题(共24分)和非选择题(76分)两部分，满分100分，考试时间100分钟，考生答题全部答在答题卡上，答在本试卷上无效.2.答题前，请务必将自己的姓名、学校名称、考试号等用书写黑色字迹的0.5毫米黑色签字笔填写在答题卡上，并用2B铅笔将对应的数字标号涂黑.3.答选择题必须用2B铅笔把答题卡上时应题目的答案标号涂黑，如需改动，请用橡皮擦干净后，再选涂其它答案.答非选择题必须用书写黑色字迹的0.5毫米黑色签字笔写在答题卡上的指定位置，在其它位置答题一律无效.4.如有作图需要，可用2B铅笔作答，并请加黑加粗画清楚一、选择题(每小题2分，共24分，每小题只有一个选项是正确的.1.通常情况下，下列学习用品属于导体的是A.铅笔芯B.橡皮擦C.塑料直尺D.硬纸板2.如图所示器具中，属于省力杠杆的是A.笤帚B.筷子C.独轮车D.钓鱼杆3.一名普通中学生从地上拿起一个鸡蛋，并把它缓缓举过头顶，在此过程中他对鸡蛋做的功约为A. 0.1JB. 1JC. 10JD.100J4.如图所示，小朋友沿着滑梯匀速下滑的过程中，下列说法中正确的是(忽略空气阻力)A.他只受重力和支持力的作用B.他只受重力和摩擦力的作用C.他的势能转化为动能，机械能不变D.他的重力势能减小，动能不变，机械能减少5.下列关于能量的说法中正确的是A.在北方很多地区充分利用风力来发电，风能属于可再生能源B.物体内能增加，一定要从外界吸收热量C.“神舟”飞船在加速升空过程中，它的动能增加，机械能不变D.汽油机做功冲程中，将机械能转化为内能6. 工人用如图所示的滑轮组将重为500N 的物体在4s 内匀速提升了2m,若每个滑轮重40N ，不计绳重和摩擦，则在此过程中，下列说法正确的是A.绳端的拉力F 为270NB.拉力F 的功率为270WC.额外功为160JD.有用功为1080J7. 随着生活水平的不断提高，用电设备的使用越来越多，消除用电安全隐患，人人有责.关于安全用电，下列做法中正确的是A B C DA.在电线上晾衣服B.同时使用多个大功率用电器C.电冰箱的外壳接地D.导线破损仍继续使用8. 新交通法规定驾驶员不系安全带记3分，罚100元.汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带.当安全带系好时，相当于闭合开关，指示灯不亮;安全带未系时，相当于断开开关，指示灯发光，图中符合上述要求的电路图是9. 把两段阻值相等的电热丝串联后接在电源上，在时间t 内电流做功W 1，若把这两段电热丝并联后接在同一电源上，在时间t 内电流做功W 2，则W 1与W 2之比是A. 4:1B. 2:1C. 1:4D. 1:2 10.如图所示电路，下列有关说法正确的是A.断开S ，通过L 1的电流比L 2大B.断开S ，通过L 1与L 2的电流一样大C.闭合S ，L 1和L 2都会亮D.闭合S ，L 2会更亮11. 如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R 1和R 2两端的电压分别为A. 6V 1.5VB. 7.5V 1.5VC. 1.5V 7.5VD. 1.5V 6V12. 如图，电源电压18V 保持不变，电流表量程是0～0.6A ，电压表量程是0～15V ，小灯泡上标有“6V 3W ”字样.要求:开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压(幻一丝电阻不变).则下列说法正确的是A.滑动变阻器的滑片向左移动时，电流表和电压表示数都变大B.当电流表示数为0.4A 时，电压表示数为12VC.滑动变阻器允许调节的范围是18Ω～60ΩD.该电路的最大功率为9W二、填空题(每空1分，共28分)13. 如图所示，用手托起重物时，肱二头肌收缩带动前臂向上弯曲，前臂可以看作是 杠杆(选填“省力”、“费力”或“等臂”)，此杠杆的支点是图中的 点，假如托起6N 的重物，请你根据图中所示，估算出手臂要用的动力大约是 N.14. 如图是一个弹簧门的示意图，相当于一个杠杆，弹簧的作用是当人进门后，它的拉力自动将门关闭，在开门时它起到阻力的作用.已知将门推到如图所示的位置时，推力F 与门面垂直，它的力臂是0.8m ，弹簧产生的阻力是120N ，力臂是0.2m ，此时推力F 为 N.弹簧拉力在门关闭的过程中，弹簧的 能转化为门的 能. 15. 2016年11月18日13时59分，搭载着航天员景海鹏、陈冬的神舟十一号返回舱在内蒙古四子王旗主着陆场安全着陆.返回舱进入大气层后降落越来越快，原因是 转化为 .返回舱外层为非常耐高温的材料，原因是进入大气层后返回舱的 转化为 (选填“动能”、“重力势能”、“机械能”或“内能”)16. 在内燃机的“吸气”、“压缩”、“做功”、“排气”四个冲程中，做功冲程是将 转化为 .常用水来给内燃机降温，是因为水的 大.17. 为响应国家节能减排的号召，我国某汽车自助研发了油电混合动力汽车.当给汽车蓄电池充电时，蓄电池相当于 ，(选填“用电器”或“电源”);汽车各转向灯能独立工作，因此转向灯是 联的.18. 水的比热容是4.2 ×103J/(kg ·℃ )，用两个相同的电热器给质量同为2kg 的物质A 和水加热，它们的温度随时间的变化关系如图所示.则物质A 的比热容 水的比热容(选填“<”、“>”或“=”).加热2.5min 物质A 吸收的热量约为 J.如果将物质A 倒去1/4后，剩余的比热容将 (填“增大”、“不变”或“减小”) .19. 如图所示电路，电源电压恒定，当开关S 闭合后，电流表A 1的示数 ，电流表A 2的示数 (填“变大”、“变小”或“不变”).若R 1 : R 2=2:1，则由于开关S 的闭合，电流表A 2的示数变为原来的 倍.20. 太阳能路灯的灯杆顶端有太阳能电池板，它能将太阳能转化为电能.并向灯杆下方的蓄电池充电，供夜晚LED 路灯照明.若在一段时间内，太阳光辐射到该太阳能电池板的能量为2.7×107J.这与完全燃烧 kg 的煤放出的热量相当;这些能量经转化后，可供一只“24V 60W ”的LED 灯止常工作30h ，那么路灯正常工作时的电流为 A ，该太阳能路灯的能量转化率是 %. (煤的热值为3.0× 107J/kg)21. 如图所示为某一型号电能表的参数，其线路中允许同时工作的用电器的功率之和最大为 kW.某电水壶工作2min ，使此电能表的转盘转过150r ，则电水壶消耗的电能为 kW ·h ，电功率为W ，这些电能可供10只“220 10W ”的竹能灯正常工作 h.三、解答题(本题共8小题，共48分，其中27、28、29题需有解题过程.)22. (8分)按题目要求作图.(1)在图中作出物体A 所受重力的示意图和拉力F 的力臂l .(2)请根据实物电路，在方框内画出电路图.(3)一位同学站在地面上，要利用如图所示的滑轮组将重物提升到10m 高的楼上，请你帮他在图中画出符合要求且省力的绳子绕法.(4)如图所示，插座和开关是组成家庭电路的常用器件，请你用笔画线代替导线将插座、开关、灯泡正确连入电路中，要求开关控制灯泡.23.(5分)如图所示是“探究物体动能的大小与哪些因素有关”的实验装置.(1)该实验利用了转换法，通过观察来判断 (选填“小球”或“木块”)动能的大小;(2)让同一小球从斜面的不同高度由静止上滚下，推动木块做功，目的是为了探究动能的大小与的关系;(3)换用质量不同的小球，使它们从斜面的 (选填“相同”或“不同”)高度由静止滚下，推动木块做功，目的是为了探究动能的大小与的关系.24.(8分)在研究“导体电流与电阻关系”的实验中，同学们利用了阻值分别为5Ω、10Ω、15Ω的定值电阻和变阻器进行了探究，变阻器规格是“10Ω 1A”，电源电压4.5 V并保持不变.(1)用笔画线代替导线，将图甲中电路连接完整(请用2B铅笔在答题卡上连线).(2)闭合开关前，电流表指针如图乙所示，对电流表的操作应该是 .正确操作后，闭合开关，发现电流表指针仍然如图乙所示，原因是 .(3)先接入15Ω的电阻，调节滑片时电压表示数为3V，观察到电流表示数如图丙所示，则电流表示数为 A;用10Ω电阻代替15Ω电阻接入电路，应将滑片向端(选填“左”或“右”)移动，才能使电压表示数保持3V，并记录下电流表示数为0.3A;用5Ω电阻代替10Ω电阻接入电路，正确操作，电流表示数为0.6A .(4)分析三次的实验数据，可得出电流与电阻的关系是 .(5)王强同学继续探究:他用了30Ω的定值电阻代替原来的电阻实验，发现无论怎样移动滑片都不能满足电压表示数为3V，原因是 ;要使电压表示数保持3V，要求变阻器的最大阻值最少为Ω.R阻值的实验电路，器材可以满足实验要求.25.(6分)如图甲所示是测量定值电阻xR两端的电压进行了三次测量，(1)同学们按照电路图正确连接电路后，闭合开关，改变电阻x其中第二次实验中电流表的示数如图乙所示，请将表格中的实验数据补充完整.(2)同学们又设计了两种测量方案，方案中定值电阻的阻值为0R .①方案一:闭合开关S ，如果电压表V 1和V 2的读数分别为U 1和U 2，则电阻x R 的阻值表达式为x R = .②方案二: 电路中0x R R ≠，将S 接到a ，读出电流表的示数1I ;再将S 接到b ，读出电流表的2I ;由102x I R I R =可得102x I R R I =，请判断结果是否正确并简要说明理由:26. (5分)在“测量小灯泡的功率”的实验中.(1)按如图甲正确连接好电路，闭合开关后发现:小灯泡不亮，电流表示数为零，而电压表示数接近电源电压，经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是 .排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需 ;(2)观察小灯泡在不同电压下的亮度，读出电压表，电流表示数，实验记录见表:当小灯泡两端电压为3V 时，小明观察到电流表指针的位置如图丙所示，则小灯泡的实际功率为 W.(3)本实验电路除了能测出小灯泡的功率，小明认为还能测出小灯泡灯丝的阻值，小华认为还能探究电流与电压的关系，你认为同学的观点是错误的，理中是27.(4分)当今太阳能热水器己经非常普遍了，如图所示.己知某太阳能热水器在冬季有效日照时段里，能将8℃、100kg水加热到38℃.求:(水的L匕热容为4.2 × 103 J/(kg·℃)(1)在此过程中，水吸收了多少热量?(2)若此期间太阳辐射到热水器的热量为4.2×107J，则该热水器的效率是多少?第27题图28.(6分)图甲所示的地面清洁机器人，机器人在水平地面运动时，所受推力与速度关系如图乙所示，表中是其部分工作参数，求:额定工作电压12V 额定功率30W电池容量2500mAh 工作噪声<50dB(1)该机器人正常工作时的电流为 A;当机器人的电池容量只剩10%时，将自动寻找充电器而停止工作，则该机器人充满电后至下一次自动充电前能够连续正常工作的最长时间为min.(2)该机器人所提供的水平推力为300N且匀速直线运动2s的过程中，水平推力做了多少功?(3)该机器人在水平地面上以0.5m/s速度匀速直线运动时，水平推力的功率是多大?29.(6分)如图甲所示，电源电压保持不变，R1为定值电阻.当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙线段AB表示.求:(1)电源电压和R1的阻值;(2)滑片P滑到ab中点时电压表的示数.。

2017-2018学年广东省东莞市九年级上期末考试物理试卷解析版一、单项选择题（请把正确选项的字母填写在下面的表格中，每小题3分，共30分）1．（3分）下列四种情境中，人对物体做功的是（）
A ．背着书包站立
B ．举着杠铃原地不动
C ．将地上物体往上叠放
D ．用力推车，但没有推动
【解答】解：A、背着书包站立，有力但没有距离，所以不做功，故不做功，不合题意；
B、举着杠铃原地不动，有力但没有距离，所以不做功，故不做功，不合题意；
C、将地上物体往上叠放，有力也有距离，具备做功的两个必要因素，做了功，符合题意；
D、用力推车，但没有推动，有力但没有距离，所以不做功，故不做功，不合题意。

故选：C。

2．（3分）如图所示，用相同的滑轮组成甲、乙两个滑轮组，分别将同一物体在相同时间内匀速提升相同高度，若不计绳重和摩擦，比较甲、乙两滑轮组，下列说法正确的是（）
A．甲的拉力小B．乙的额外功少
C．甲的有用功大D．甲乙的有用功一样大
【解答】解：
A、不计绳重及摩擦，拉力F ＝（G物+G轮），
由图知，n甲＝2，n乙＝3，
第1 页共19 页。

初三上学期期末物理试卷一、选择题1．将轻质丝绸小球甲和玻璃摩擦后，靠近乙、丙轻质带电小球，若甲与乙相互排斥，甲与丙相互吸引，则A．乙带负电，丙一定带正电B．乙带负电，丙可能带负电C．乙带正电，丙一定带负电D．乙带正电，丙可能不带电【答案】A【解析】电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。

【详解】由题知，乙、丙是轻质带电小球；将轻质丝绸小球甲和玻璃摩擦后，玻璃带正电，而小球甲带负电；若甲与乙相互排斥，则乙带负电；甲与丙相互吸引，则丙带正电，故A正确。

故选：A。

【点睛】本题是基础题，要求知道自然界中只有哪两种电荷，以及它们之间的作用规律；电荷规律：同种电荷相互排斥，异种电荷相互吸引。

2．如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2的亮度不变【答案】D【解析】根据题中“当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化是”可知，本题考查了电路的动态分析，涉及到滑动变阻器和欧姆定律、串并联电路特点的应用，关键是知道灯泡的亮暗取决于实际功率的大小。

【详解】左图中灯泡L1与滑动变阻器串联，当滑动变阻器的滑片P向右滑动时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，因灯泡的亮暗取决于实际功率的大小，所以，由可知灯泡的实际功率变小，灯泡变暗；右图中灯泡L2与滑动变阻器并联，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，灯泡L2的实际功率不变，亮暗不变；故D正确。

3．大韭菜坪是世界上最大面积的野生韭菜花带、全国唯一的野生韭菜花保护区，走进韭菜花就闻到扑鼻的花香，这是因为( )A．分子之间存在引力B．分子之间存在斥力C．分子在不停地做无规则运动D．分子之间没有间隙【答案】C【详解】走进韭菜花就闻到扑鼻的花香，这是由于分子在不停的做无规则运动引起的，故C符合题意，ABD 不符合题意。
