金属氧化物避雷器常见故障及处理

氧化锌避雷器测试仪常见故障及解决方案避雷器是电力系统中用于保护电力设备不受雷击的一种装置，氧化锌避雷器是目前使用最广泛的一种避雷器。

氧化锌避雷器测试仪是对氧化锌避雷器进行测试和维护的必备设备。

但是，在使用过程中，氧化锌避雷器测试仪也会出现一些常见故障，本文将介绍这些故障及其解决方案。

故障1：无法开机氧化锌避雷器测试仪无法开机，原因可能是电池电量不足或者电池寿命已到。

解决方案是更换电池，确保电池能够正常供电。

故障2：LCD屏幕故障氧化锌避雷器测试仪的LCD屏幕可能会出现故障，此时屏幕上可能出现花屏、黑屏等异常情况。

这种故障一般是由于LCD屏幕的使用寿命到了或者存在硬件损坏引起的。

解决方案是更换LCD屏幕或者修复硬件故障。

故障3：无法测量电压在使用氧化锌避雷器测试仪测量电压时，可能会出现测量结果不准确或者不显示的情况。

这种故障一般是由于氧化锌避雷器测试仪中的电压传感器损坏或者电路部件故障引起的。

解决方案是更换电压传感器或者修复损坏的电路部件。

故障4：通讯故障在连接电脑或者其他设备时，可能会出现氧化锌避雷器测试仪与其他设备无法通讯的情况。

这种故障一般是由于连接线路故障、设备设置不正确或者氧化锌避雷器测试仪软件出现异常引起的。

解决方案是检查连接线路、正确设置设备，并重新安装氧化锌避雷器测试仪软件。

故障5：设备自检失败氧化锌避雷器测试仪在开机时会进行自检，如果自检失败，设备将无法正常工作。

这种故障一般是由于软件故障、硬件故障或者传感器损坏引起的。

解决方案是重新安装软件或者修复硬件故障，更换损坏的传感器。

总结氧化锌避雷器测试仪是对氧化锌避雷器进行测试和维护的必备设备，但是我们在使用过程中也要注意设备的保养和维护，及时修复设备出现的故障。

本文介绍了氧化锌避雷器测试仪常见的故障及其解决方案，希望能够对大家在使用氧化锌避雷器测试仪时提供帮助。

氧化锌避雷器损坏的原因及预防措施氧化锌避雷器是一种非常有效的电网系统防御雷电过电压保护装置，它的特性可以保证其长期稳定运行。

本文对氧化锌避雷器的损坏原因进行了分析，并提出具体的预防措施，为电力系统氧化锌避雷器的可靠运行提供了技术参考。

标签：氧化锌避雷器接地电阻过电压阀片预防措施氧化锌避雷器具有无间隙、无续流、残压低等优点，是一种具有良好保护性能的避雷器。

装设氧化锌避雷器是保护电气设备免遭大气过电压损坏的主要手段，也是防护某些内部过电压的重要措施，因此在电网配电系统中广泛使用。

氧化锌避雷器在正常运行情况下，避雷器是不导通的，当配网线路遭受雷击过电压或系统过电压，作用在避雷器上的电压达到避雷器的动作电压时，避雷器就会导通，通过大电流，释放过电压能量并将过电压抑制在一定水平，减少了对电力设备的冲击，保护了电力设备的绝缘。

广东电网清远阳山供电局地处粤北山区，春夏两季雷电多发，电网设备易受雷击过电压冲击，所以配网线路、台变都基本上安装了氧化锌避雷器。

从这几年的运行经验来看，因氧化锌避雷器损坏造成线路跳闸、接地事故的情况时有发生，对我局的供电可靠性提高带来了比较大的影响。

现结合我局这些年氧化锌避雷器的运行情况，探讨氧化锌避雷器损坏的原因及预防措施。

1 氧化锌避雷器损坏的主要原因1.1 接地装置的接地电阻过大，造成对氧化锌避雷器反击反击现象是指接地导体由于地电位升高可以反过来向带电体放电。

当雷电击到氧化锌避雷器时，雷电流经过避雷器的接地体泄放到大地。

如果接地装置的接地电阻过大，它通过雷电流时电位将升得很高，不能放电，部分雷电流向避雷器或配变等设备反向冲击，造成反击使避雷器损坏，有时甚至击毁配电变压器。

粤北山区属于石灰岩地区，土壤的电阻率较大，要将接地装置的接地电阻做到很小在技术经济上不合算，因此接地电阻允许值相对较大。

而且我局一些地区的配电网由于运行时间久，缺乏资金整改，接地体存在腐蚀、损伤等情况。

从发生氧化锌避雷器的损坏的情况来分析，这些地区发生的事故数要比其他地区多得多。

金属氧化物避雷器常见故障及处理避雷器是电力系统所有电力设备绝缘配合的基础设备。

合理的绝缘配合是电力系统安全、可靠运行的基本保证，是高电压技术的核心内容。

而所有电力设备的绝缘水平，是由雷电过电压下避雷器的保护特性确定的（在某些环境中，由操作过电压下避雷器的保护特性确定）。

金属氧化物避雷器，简称氧化锌避雷器，以其良好的非线性，快速的陡波响应和大通流能力，成为新一代避雷器的首选产品。

由于避雷器是全密封元件，一般不可以拆卸。

同时使用中一旦出现损坏，基本上没有修复的可能。

所以其常见故障和处理与普通的电力设备不同，主要是预防为主。

选则原则。

避雷器是过电压保护产品，其额定电压选择比较严格，且与普通电力设备完全不同，容易出现因选型失误造成的事故。

对于这类事故，只要明确了正确的选择方法，就可以有效避免。

正确的金属氧化物避雷器额定电压的选择，应遵循以下原则。

1、对于有间隙避雷器，额定电压依据系统最高电压来选择。

10kV及以下的避雷器，额定电压按系统最高电压的1.1倍选取。

35kV至66kV避雷器，额定电压按系统最高电压选取。

110kV及以上避雷器，额定电压按系统最高电压的0.8倍选取。

例如：35kV有间隙避雷器，额定电压应选择42kV。

2、对于无间隙避雷器，额定电压同样依据系统最高电压来选择。

10kV及以下的避雷器，额定电压按系统最高电压的1.38倍选取。

35kV至66kV避雷器，额定电压按系统最高电压的1.25倍选取。

110kV及以上避雷器，额定电压按系统最高电压的0.8倍选取。

例如：10kV无间隙避雷器，额定电压应选择17kV。

但对于电机保护用的无间隙避雷器，不按额定电压选择，而按持续运行电压选择。

一般应选择持续运行电压与电机额定电压一致的避雷器。

例如：13.8kV电机，应选用13.8kV持续运行电压的避雷器，即：选用17.5/40的避雷器。

具体的型号选择，可参考GB11032-2000标准，或我公司的避雷器产品选型手册。

110kV金属氧化物避雷器故障的判断及分析文章介绍了一起110kV金属氧化物避雷器泄漏电流表读数三相不平衡的故障情况。

通过对该避雷器进行带电测量、红外测温及停电试验，对故障的原因进行了逐步的排查，判断该避雷器故障是由受潮或阀片老化引起。

后经对故障避雷器解体检查确认故障原因为上封板密封不良，引起避雷器进水受潮。

针对此现象，提出了及早发现故障、防止电网事故发生的相应建议。

标签：避雷器；带电测量；红外测温引言：避雷器是电力系统中广泛应用的过电压保护设备。

当电力系统中出现由于雷电引起的雷电过电压，避雷器立即動作并放电，将雷电流泄入大地，限制被保护设备上的过电压幅值。

及早发现避雷器可能出现的缺陷，保证避雷器处于良好的工作状态，对保障电网安全可靠运行具有重要意义。

1 故障现象2 故障判断1）由避雷器带电测量发现：C相避雷器全电流和阻性电流与A、B相比较有明显增大，与上次检测结果比较也有明显增长，泄漏电流带电测量检测数据与泄漏电流表数据基本一致。

正常情况下影响避雷器试验结果的原因有：高压连接导线的影响，湿度的影响，仪器仪表之间误差的影响。

对避雷器在各种条件下进行多次试验，采取了如下措施：增加导线对地距离，采用带屏蔽的连接导线，对试品外表面进行擦拭，用标准表进行仪器比对试验。

通过试验发现试验结果没有较大的变化，可以排除上述原因的影响。

初步判断为避雷器阀片劣化或避雷器内部受潮，导致阻性电流及全电流增大。

2）通过对该组避雷器进行红外测温发现：C相上下温差为1.47K。

超过DL /T 664-2008《带电设备红外诊断应用规范》中0.5-1K的标准要求。

3）通过停电试验对该组避雷器进行交直流参数的试验发现：C相的直流1mA 参考电压比交接时下降2%，75%参考电压下的泄漏电流较交接时增长165%，较上次试验时的泄漏电流增长105%。

持续运行电压下的阻性电流较交接时增长27.3%和全电流较交接时增大24.9%，且两者的比值为25.9%，超过规程规定的25%。

金属氧化物避雷器故障类型分析与处理何玄蛟发布时间：2021-10-25T07:52:22.086Z 来源：《中国电业》（发电）》2021年第12期作者：何玄蛟[导读] 在电网系统中金属氧化物避雷器因为构造简单、性能稳定、功能多元，因此得到了广泛运用。

其中直流高压试验是判断金属氧化物避雷器性能的比较灵敏、有效的方法，但是在直流高压试验中会受一些因素的影响导致误判金属氧化物避雷器运行故障，因此进一步探讨金属氧化物避雷器直流高压试验的常见故障问题，进一步明确其有效的故障处理举措具有积极意义。

本文主要围绕直流高压试验情形下金属氧化物避雷器故障进行分析，希望为金属氧化物避雷器直流高压试验故障处理提供一定的指导与参考。

何玄蛟广东电网有限责任公司梅州供电局 514000摘要：在电网系统中金属氧化物避雷器因为构造简单、性能稳定、功能多元，因此得到了广泛运用。

其中直流高压试验是判断金属氧化物避雷器性能的比较灵敏、有效的方法，但是在直流高压试验中会受一些因素的影响导致误判金属氧化物避雷器运行故障，因此进一步探讨金属氧化物避雷器直流高压试验的常见故障问题，进一步明确其有效的故障处理举措具有积极意义。

本文主要围绕直流高压试验情形下金属氧化物避雷器故障进行分析，希望为金属氧化物避雷器直流高压试验故障处理提供一定的指导与参考。

关键词：高压电气试验；避雷器；故障；判断；处理变电站内的金属氧化物避雷器在运行中受老化、潮湿及污秽等因素的影响可能会出现电阻片劣化的情况，其阻性电流和有功功率会明显增长，影响金属氧化物避雷器的绝缘特性，金属氧化物避雷器进行带电试验，对通过电阻片的全电流和阻性分量进行测量，结合初始值进行电阻片劣化程度的判断，以了解其现有绝缘性能。

但在特高压的环境下，带电测试数据存在误差，影响试验结果，从而需要结合避雷器直流高压试验判断。

且避雷器不具备带电测试条件的避雷器如变压器中性点避雷器等应结合变压器停电周期安排停电测试。

试析金属氧化物避雷器故障及防范摘要：金属氧化物避雷器简称氧化锌避雷器是电力系统应用最广泛避雷装置，其具有较好的非线性、大流通、陡波响应迅速等特点。

避雷器是一个封闭设备一般不可拆卸，一旦出现故障就很难进行维修这能更换处理，这样就会影响电力输送并且造成经济的损失，因此避雷器设备维护都以日常防护为基本原则。

因为避雷器本身属于电压保护设备，所以在选择过程中对额定电压要求非常严格，如果没有严格按照额定电压选择很可能造成故障甚至引发事故。

对于这些故障只有明确避雷器的选择方法才能有效的避免。

关键词：金属氧化物避雷器；故障；处理方法1 氧化物避雷器维护性实验的方法输电线路中加强避雷设备的维护，进行有效的维护性试验可以及时发现设备中存在的故障隐患，防止隐患进一步演变为故障或者重大事故，因此维护性试验是预防避雷器故障的重要技术手段。

输电线路中避雷器的预防及维护试验，一般情况下2年~4年至少维护一次，如果条件允许的情况下最好每年雷雨季节前测试一次，这样可以最大限度的早发现故障隐患。

维护试验测试的结果可以很好的发现设备的劣化倾向及时进行更换，测试实验结果表明两个性能指标：①泄露电流值，可以体现避雷器的安全特性有无明显变化；②转变电压值，可以体现避雷器的工作特性有无明显变化。

1.1 有间隙金属氧化物避雷器维护实验测试方法a.通过测试工频放电电压值来考察避雷器的工作特性。

测试的具体操作方法以及合格标准可以参照避雷器说明书或者JB/T9672-2005，绝大多数设备合格标准是偏差小于等于出厂参数的10%。

b.通过测试输电系统内最高电压情况下的电导电流值来考察避雷器的安全特性。

测试的具体操作方法以及合格标准可以参照避雷器说明书或者JB/T9672-2005，绝大多数设备合格标准是小于等于20μA。

1.2 无间隙金属氧化物避雷器维护试验测试方法a.通过测试1mA电压和0.75倍直流电流条件下的泄露电流值来考察避雷器的安全特性。

测试的具体操作方法以及合格标准可以参照避雷器说明书或者GB11032-2000，绝大多数设备的合格标准是小于等于50μA。

金属氧化物避雷器损坏原因与防备措施有关金属氧化物避雷器的损坏原因，包括受潮、额定电压和持续运行电压取值偏低、电网电压波动、接地电阻不合格造成反击等，并介绍了防止金属氧化物避雷器损坏的措施，供大家参考。

金属氧化物避雷器损坏为保护电力设施免受雷电过电压和系统过电压的冲击，普遍安装使用了金属氧化物避雷器。

特别是在10kV配电网中普遍采纳了无间隙金属氧化物避雷器，随着运行时间的推移，在10kV配电网中因金属氧化物避雷器损坏引起的线路跳闸、接地事故常常发生，严重影响了10kV配电网的安全运行。

一、金属氧化物避雷器的损坏原因综合无间隙金属氧化物避雷器的损坏情况看，质量好的损坏较少，而质量差的损坏较多；在晴天损坏较少，在雷雨天损坏较多；在无操作时损坏较少，在有操作时损坏较多；在正常运行中损坏较少，在异常运行时损坏较多。

1.1受潮金属氧化物避雷器是由硅橡胶作为避雷器的封壳，硅橡胶套封壳质量低劣，重要是小厂假冒伪劣产品，生产厂采纳的技术不完善，或采纳的密封材料抗老化性能不稳定，在温差变化较大或运行时间接近产品寿命后期，造成其密封不良。

避雷器的两端加工粗糙、使潮气或水分浸入，造成内部绝缘损坏，加速了电阻片的劣化而引起损坏。

从事故后避雷器残骸可以看出，阀片没有通流痕迹，阀片两端喷铝面没有发觉大电流通过后的放电斑痕。

而在硅橡胶套内壁或阀片侧面却有明显的闪络痕迹，在金属附件上有锈斑或锌白，这就是金属氧化物避雷器受潮的影响。

1.2额定电压和持续运行电压取值偏低金属氧化物避雷器的额定电压是表明其运行特性的一个紧要参数，也是一种耐受工频电压的本领指标。

金属氧化物避雷器的阀片耐受工频电压的本领是与运行电压的持续时间紧密相关。

（电工天下.）持续运行电压也是金属氧化物避雷器的紧要特性参数，该参数的选择，对金属氧化物避雷器的牢靠性有很大影响。

在运行中允许长期地施加在避雷器端子上的工频电压有效值，它覆盖电力系统运行中可能持续地施加在金属氧化物避雷器上的工频电压最高值。

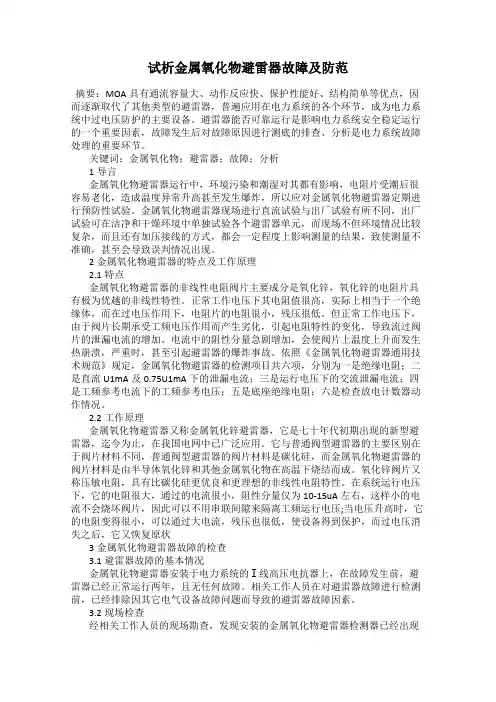

试析金属氧化物避雷器故障及防范摘要：MOA具有通流容量大、动作反应快、保护性能好、结构简单等优点，因而逐渐取代了其他类型的避雷器，普遍应用在电力系统的各个环节，成为电力系统中过电压防护的主要设备。

避雷器能否可靠运行是影响电力系统安全稳定运行的一个重要因素，故障发生后对故障原因进行测底的排查、分析是电力系统故障处理的重要环节。

关键词：金属氧化物；避雷器；故障；分析1导言金属氧化物避雷器运行中，环境污染和潮湿对其都有影响，电阻片受潮后很容易老化，造成温度异常升高甚至发生爆炸，所以应对金属氧化物避雷器定期进行预防性试验。

金属氧化物避雷器现场进行直流试验与出厂试验有所不同，出厂试验可在洁净和干燥环境中单独试验各个避雷器单元，而现场不但环境情况比较复杂，而且还有加压接线的方式，都会一定程度上影响测量的结果，致使测量不准确，甚至会导致误判情况出现。

2金属氧化物避雷器的特点及工作原理2.1特点金属氧化物避雷器的非线性电阻阀片主要成分是氧化锌，氧化锌的电阻片具有极为优越的非线性特性。

正常工作电压下其电阻值很高，实际上相当于一个绝缘体，而在过电压作用下，电阻片的电阻很小，残压很低。

但正常工作电压下，由于阀片长期承受工频电压作用而产生劣化，引起电阻特性的变化，导致流过阀片的泄漏电流的增加。

电流中的阻性分量急剧增加，会使阀片上温度上升而发生热崩溃，严重时，甚至引起避雷器的爆炸事故。

依照《金属氧化物避雷器通用技术规范》规定，金属氧化物避雷器的检测项目共六项，分别为一是绝缘电阻；二是直流U1mA及0.75U1mA下的泄漏电流；三是运行电压下的交流泄漏电流；四是工频参考电流下的工频参考电压；五是底座绝缘电阻；六是检查放电计数器动作情况。

2.2工作原理金属氧化物避雷器又称金属氧化锌避雷器，它是七十年代初期出现的新型避雷器，迄今为止，在我国电网中已广泛应用。

它与普通阀型避雷器的主要区别在于阀片材料不同，普通阀型避雷器的阀片材料是碳化硅，而金属氧化物避雷器的阀片材料是由半导体氧化锌和其他金属氧化物在高温下烧结而成。
