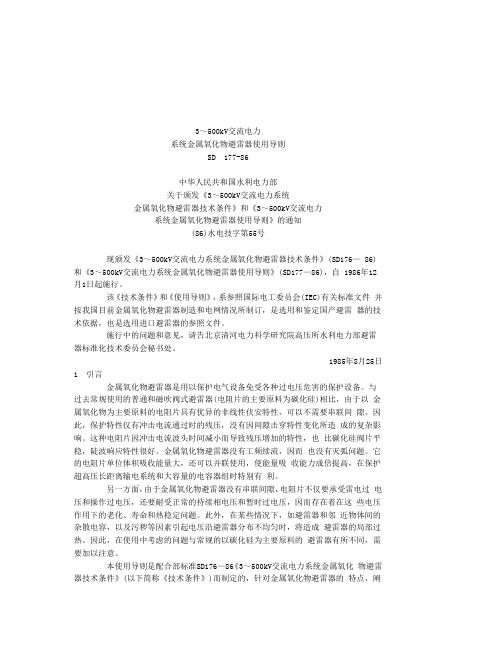

3～500kV交流电力系统金属氧化物避雷器使用导则SD 177-86中华人民共和国水利电力部关于颁发《3～500kV交流电力系统金属氧化物避雷器技术条件》和《3～500kV交流电力系统金属氧化物避雷器使用导则》的通知(86)水电技字第55号现颁发《3～500kV交流电力系统金属氧化物避雷器技术条件》(SD176— 86)和《3～500kV交流电力系统金属氧化物避雷器使用导则》(SD177—86)，自 1986年12月1日起施行。
该《技术条件》和《使用导则》，系参照国际电工委员会(IEC)有关标准文件并按我国目前金属氧化物避雷器制造和电网情况所制订，是选用和鉴定国产避雷器的技术依据，也是选用进口避雷器的参照文件。
施行中的问题和意见，请告北京清河电力科学研究院高压所水利电力部避雷器标准化技术委员会秘书处。
1985年8月25日1 引言金属氧化物避雷器是用以保护电气设备免受各种过电压危害的保护设备。
与过去常规使用的普通和磁吹阀式避雷器(电阻片的主要原料为碳化硅)相比，由于以金属氧化物为主要原料的电阻片具有优异的非线性伏安特性，可以不需要串联间隙。
因此，保护特性仅有冲击电流通过时的残压，没有因间隙击穿特性变化所造成的复杂影响。
这种电阻片因冲击电流波头时间减小而导致残压增加的特性，也比碳化硅阀片平稳，陡波响应特性很好。
金属氧化物避雷器没有工频续流，因而也没有灭弧问题。
它的电阻片单位体积吸收能量大，还可以并联使用，使能量吸收能力成倍提高，在保护超高压长距离输电系统和大容量的电容器组时特别有利。
另一方面，由于金属氧化物避雷器没有串联间隙，电阻片不仅要承受雷电过电压和操作过电压，还要耐受正常的持续相电压和暂时过电压，因而存在着在这些电压作用下的老化、寿命和热稳定问题。
此外，在某些情况下，如避雷器和邻近物体间的杂散电容，以及污秽等因素引起电压沿避雷器分布不均匀时，将造成避雷器的局部过热。
因此，在使用中考虑的问题与常规的以碳化硅为主要原料的避雷器有所不同，需要加以注意。
一、用途交流系统用瓷（复合）外套无间隙金属氧化物避雷器是用来保护相应等级的交流电气设备免受雷电过电压和操作过电压损害的保护电器。
产品执行标准：GB11032/IEC60099-4 （交流系统用无间隙金属氧化物避雷器）二、使用条件1.适用户内、户外2.环境温度（-40℃～+48℃）3.太阳光最大辐射强度1.1kW/㎡4.海拔高度不超过2000m5.电源频率（48-62）Hz6.地震强度8度及以下地区7.最大风速不超过35m/s8.长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压三、结构和特性该类避雷器由非线性金属氧化物电阻片叠加组装，密封于绝缘瓷外套内，无任何放电间隙。
在正常运行电压下，避雷器呈高阻绝缘状态；当受到过电压冲击时，避雷器呈低阻状态，迅速泄放冲击电流入地，使与其并联的电气设备上的电压限制在规定值，以保证电气设备的安全运行。
该避雷器设有压力释放装置，当其在超负载动作或发生意外损坏时，内部压力剧增，使其压力释放装置动作，排除气体，避免瓷外套爆炸。
本避雷器具有陡波响应特性好，冲击电流耐受能力大，残压低、动作可靠、耐污秽能力强、维护简便等特点。
四、型号说明1.1、型号含义HY□W □□—□/□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容，X线路型）││└───────无间隙│└─────────标称放电电流（kA）└──────────复合绝缘金属氧化物避雷器Y □W □□—□/□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容）││└───────无间隙│└─────────标称放电电流（kA）└──────────金属氧化物避雷器1.2、0.22～0.38kV低压避雷器1.3、3kV配电型/电站型1.4、6kV配电型/电站型1.5、10kV配电型/电站型1.6、3～10kV并联补偿电容器型1.7、20kV配电型/电站型1.8、35kV电站型/ 35kV并联补偿电容器型1.9、发电机型/电动机型1.10、电机中性点型五、安装安装时参照相应避雷器的安装示意图。
氧化锌避雷器的特点民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用②电气试验： 1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化； 2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时；新装和大修后的避雷器为9～11kV、16～19kV、27～30kV；运行中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器一般可不做工频放电试验，但要做避雷器泄漏电流测量。
民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型七大特性：一、氧化锌避雷器的通流能力大这主要体现在避雷器具有吸收各种雷电过电压、工频暂态过电压、操作过电压的能力。
川泰生产的氧化锌避雷器的通流能力完全符合甚至高于国家标准的要求。
线路放电等级、能量吸收能力、4/10纳秒大电流冲击耐受、2ms方波通流能力等指标达到了国内领先水平。
二、氧化锌避雷器的保护特性优异氧化锌避雷器是用来保护电力系统中各种电器设备免受过电压损坏的电器产品，具有良好保护性能。
无间隙金属氧化物避雷器说明书一、产品概述无间隙金属氧化物避雷器是一种用于保护电力系统设备免受雷击影响的重要装置。
它采用金属氧化物电阻材料制成，具有快速响应、高能力吸收和长寿命等优点。
二、产品结构无间隙金属氧化物避雷器由外壳、中心引线、金属氧化物电阻体和压盖等主要部件组成。
外壳采用高强度绝缘材料制成，能够有效地隔离外界环境。
中心引线连接避雷器与电力系统设备，起到引导雷电电流的作用。
金属氧化物电阻体是避雷器的核心部分，能够在雷电冲击下迅速吸收电能，并将其导向地面。
压盖用于固定金属氧化物电阻体和保护避雷器内部结构。
三、产品特点1. 快速响应：无间隙金属氧化物避雷器能够在微秒级别内响应雷电冲击，快速导向雷电电流，避免电力系统设备受到损害。
2. 高能力吸收：金属氧化物电阻体具有高能量吸收能力，能够有效地吸收雷电冲击产生的能量，保护电力系统设备免受损害。
3. 长寿命：无间隙金属氧化物避雷器采用优质材料制成，具有良好的耐久性和稳定性，能够长时间稳定工作。
4. 安全可靠：避雷器内部采用多重保护措施，能够有效地防止火灾和爆炸等安全事故发生。
四、产品安装与使用1. 安装位置：无间隙金属氧化物避雷器应安装在电力系统设备的进线侧，以确保能够及时吸收雷电冲击。
2. 安装要求：安装时应保持避雷器与设备之间的连接导线短而粗，以减小电流通过的电阻，提高避雷器的响应能力。
3. 使用注意事项：使用过程中应定期检查避雷器的运行状态，如发现异常应及时更换。
同时，避雷器应避免受到过大的机械冲击，以免影响其正常工作。
五、产品维护与检修1. 维护要求：无间隙金属氧化物避雷器无需常规维护，但应定期进行检查，确保其外壳完好无损，内部结构正常。
2. 检修方法：如遇到避雷器损坏或失效，应及时更换。
更换时应按照相关规定进行操作，并确保新避雷器符合要求。
3. 检修周期：无间隙金属氧化物避雷器一般建议每年进行一次检修，以确保其正常工作状态。
六、产品注意事项1. 请勿在避雷器表面涂抹任何物质，以免影响其正常工作。
金属氧化物避雷器的正确使用当雷击现象发生时，对于电力设备和建筑物来说，如果没有有效的保护措施，就会造成严重的危害。
金属氧化物避雷器(Metal oxide surge arrester)是一种保护电力设备和建筑物的电气性能的重要设备，它利用金属氧化物等材料的高电导率和非线性电阻特性，对雷电高电压进行损耗，并将其导向大地，从而有效地保护电力设备和建筑物免受雷击伤害。
在本文中，我们将介绍金属氧化物避雷器的正确使用方法，以及几个需要注意的问题。
金属氧化物避雷器的正确使用方法1. 选型金属氧化物避雷器的选型要根据电力设备或建筑物的额定电压和额定电流来选择。
一般来说，避雷器的直流击穿电压应该比设备的额定电压要高一些，不能低于设备额定电压的1.2倍，同时还要考虑设备的运行电压和运行电流。
2. 安装1.避雷器的选用应与保护接地体相匹配，以便建立可靠的雷电保护系统。
2.避雷器的安装应尽量在设备的终端电缆或设备箱内部。
3.避雷器应安装在保护接地线路或接地体与设备间电缆末端，并应采取必要的防护措施，如罩盖或隔离装置等。
4.避雷器应水平放置，以避免过大倾斜造成局部放电，特别是铸造避雷器的情况更为严重。
3. 检查1.避雷器应由技术人员按一定周期进行定期的检查。
2.检查避雷器绝缘状态，应用500V兆欧表测量两端之间绝缘电阻值，超出规定值应及时更换。
3.如检查到避雷器或连接线条有损坏不能继续使用，应及时更换。
4. 注意事项1.由于避雷器是工作在高电压、大电流状态下，因此其使用寿命一般为5~10年，应定期检查、维护和更换。
2.避雷器不能进行修理，如遇到避雷器发生瞬间过电压和高电流冲击时，应及时更换避雷器。
3.在安装和维护过程中，必须切断与避雷器同在回路内其他电缆的电源或信号引线，确保安全可靠。
4.避雷器所处的回路不可开路或动态操作，否则避雷器将变为普通的电容器或电感器，产生错觉和误解，虚大其实。
结论金属氧化物避雷器作为一种重要的雷电保护设备，其正确使用能够有效地避免雷电对电力设备和建筑物带来的危害。
35kV无间隙金属氧化物避雷器技术规范书工程项目：广西电网公司年月目录1．总则2．使用环境条件3．技术参数和性能要求4．供货范围5．卖方在投标时应提供的资料6．技术资料和图纸交付进度7．包装、贮存和运输8．技术服务与设计与联络1．总则1.1本规范书适用于10－35kV氧化锌避雷器（以下简称避雷器），它提出该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB 311.1-1997 高压输变电设备的绝缘配合GB 7354-1987 局部放电测量GB 11032-2000 交流无间隙金属氧化物避雷器GB50150－1991电气装置安装工程电气设备交接试验标准GB11604－1989高压电器设备无线电干扰测试方法DL/T804-2002 交流电力系统金属氧化物避雷器使用导则JB/T 8952-1999 35kV及以下交流系统用复合外套无间隙金属氧化物避雷器JB/Z336－1989 避雷器用橡胶密封件及材料规范1.6本设备技术规范书未尽事宜，由需供双方协商确定。
金属氧化物避雷器的特点和试验方法范本金属氧化物避雷器是一种常用的电力设备，它可以在电力系统中对过电压进行保护。
它的特点和试验方法是电力工程师和技术人员关注的重要内容。
本文将介绍金属氧化物避雷器的特点和试验方法，以帮助读者更好地了解和使用这种电力设备。
金属氧化物避雷器的特点：1. 高电气性能：金属氧化物避雷器具有良好的电气性能，可以有效地限制和消除过电压，保护电力系统设备不被过高的电压损害。
2. 高击穿电压：金属氧化物避雷器的击穿电压较高，在正常运行状态下，其击穿电压远大于系统的工作电压，可以提供可靠的过电压保护。
3. 快速响应：金属氧化物避雷器的响应速度非常快，可以在过电压出现时迅速稳定电压，避免电力设备受到损害。
4. 高能量吸收能力：金属氧化物避雷器可以吸收大量的过电压能量，将其分散和释放，避免能量导致设备的烧毁或其他损坏。
5. 耐久性强：金属氧化物避雷器可以在不同的环境条件下正常运行，具有较长的使用寿命。
金属氧化物避雷器的试验方法范本：1. 绝缘电阻试验：根据国家标准，应使用交流电源和万用表对金属氧化物避雷器的绝缘电阻进行试验。
首先，将试验电源连接到避雷器的电极上，然后测量其绝缘电阻值。
设备的绝缘电阻应满足国家标准的要求。
2. 放电电压试验：放电电压试验是对金属氧化物避雷器的击穿电压进行测试。
测试时，将试验电压逐渐增加，直至击穿，记录下此时的电压值。
击穿电压应与国家标准规定的要求相符。
3. 充电特性试验：充电特性试验是对金属氧化物避雷器的充电过程进行测试。
试验时，将恒定电流通过避雷器进行充电，然后记录下充电过程中的电压和时间数据，根据数据绘制充电曲线。
充电特性应符合国家标准的要求。
4. 放电特性试验：放电特性试验是对金属氧化物避雷器的放电过程进行测试。
试验时，将预充电的避雷器与高压脉冲电源连接，记录下放电过程中的电压和时间数据，根据数据绘制放电曲线。
放电特性应符合国家标准的要求。
5. 温度特性试验：温度特性试验是对金属氧化物避雷器在不同温度条件下的工作情况进行测试。
交流电力系统金属氧化物避雷器使用导则-----------------------作者：-----------------------日期：3～500kV交流电力系统金属氧化物避雷器使用导则SD 177-86中华人民共和国水利电力部关于颁发《3～500kV交流电力系统金属氧化物避雷器技术条件》和《3～500kV交流电力系统金属氧化物避雷器使用导则》的通知(86)水电技字第55号现颁发《3～500kV交流电力系统金属氧化物避雷器技术条件》(SD176—86)和《3～500kV交流电力系统金属氧化物避雷器使用导则》(SD177—86)，自1986年12月1日起施行。
该《技术条件》和《使用导则》，系参照国际电工委员会(IEC)有关标准文件并按我国目前金属氧化物避雷器制造和电网情况所制订，是选用和鉴定国产避雷器的技术依据，也是选用进口避雷器的参照文件。
施行中的问题和意见，请告北京清河电力科学研究院高压所水利电力部避雷器标准化技术委员会秘书处。
1985年8月25日1 引言金属氧化物避雷器是用以保护电气设备免受各种过电压危害的保护设备。
与过去常规使用的普通和磁吹阀式避雷器(电阻片的主要原料为碳化硅)相比，由于以金属氧化物为主要原料的电阻片具有优异的非线性伏安特性，可以不需要串联间隙。
因此，保护特性仅有冲击电流通过时的残压，没有因间隙击穿特性变化所造成的复杂影响。
这种电阻片因冲击电流波头时间减小而导致残压增加的特性，也比碳化硅阀片平稳，陡波响应特性很好。
金属氧化物避雷器没有工频续流，因而也没有灭弧问题。
它的电阻片单位体积吸收能量大，还可以并联使用，使能量吸收能力成倍提高，在保护超高压长距离输电系统和大容量的电容器组时特别有利。
另一方面，由于金属氧化物避雷器没有串联间隙，电阻片不仅要承受雷电过电压和操作过电压，还要耐受正常的持续相电压和暂时过电压，因而存在着在这些电压作用下的老化、寿命和热稳定问题。
此外，在某些情况下，如避雷器和邻近物体间的杂散电容，以及污秽等因素引起电压沿避雷器分布不均匀时，将造成避雷器的局部过热。
500kV交流无间隙金属氧化物避雷器安装使用说明书明电舍(郑州)电气工程有限公司1. 用途500kV电力系统用金属氧化物避雷器是用于保护500kV电力系统中电气设备免受大气过电压和操作过电压损害的电器。
产品执行标准：GB11032-2000《交流无间隙金属氧化物避雷器》。
2、使用条件1）适用于户内、户外;2）环境温度不高于+40℃，不低于-40℃;3）太阳光最大辐射强度为1.1kW/m2;4）海拔高度不超过2000m;5）交流电源的频率不小于48 Hz，不高于62 Hz;6）长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压;7）地震烈度8度及以下地区;8）最大风速不超过35m/s。
3. 型号说明Y 20 W 444 / 1063 W1W—防污型（III级污秽）W1—重防污型（IV级污秽）标称放电电流下的最大雷电残压峰值（kV）避雷器的额定电压有效值（kV）结构特性: W—无间隙C—串联间隙B—并联间隙标称放电电流(kA)产品型式代号：Y表示瓷绝缘外套金属氧化物避雷器4. 结构和优点500kV电力系统用金属氧化物避雷器由元件、绝缘底座及附件均压环构成，元件由芯体、瓷外套、端部密封结构及绝缘部件构成，芯体由非线性金属氧化物电阻片叠加组成。
避雷器具有良好的密封结构和可靠的压力释放装置。
金属氧化物避雷器电气、机械性能稳定，运行可靠。
具有保护特性好、无工频续流、陡波响应特性好、耐污性强、通流容量大、结构简单、便于维护等优点。
5. 工作原理避雷器的核心元件是金属氧化物电阻片，它具有优异的非线性电阻特性，在电力系统正常运行电压下呈现为高电阻，流过的电流很小，可视为绝缘体，而在过电压作用下，电阻片呈低电阻，使有害的过电压能量迅速通过避雷器泄放入大地，把过电压限制在与之并联的电气设备绝缘耐受水平以下，从而实现对电气设备的保护。
6. 主要性能注：防污型在型号后加注W、重防污型加注W1。
其他主要特性①持续电压下漏电流全电流(有效值) 2000μA以下阻性电流(峰值) 500μA以下②工频4mA参考电压不小于避雷器额定电压③ O.75倍直流参考电压下漏电流 50μA以下④ 1.O5倍持续运行电压下局部放电量 10pC以下无线电干扰电压 300μV以下⑤2ms方波通流容量 2000A 20次7. 验收、安装(1) 验收①安装产品前，打开包装箱，检查随机文件(安装使用说明书、装箱单、产品合格证)是否齐全、正确。
交流电力系统金属氧化物避雷器使用导则交流电力系统金属氧化物避雷器使用导则随着电力系统的不断发展，安全问题已经成为电力系统建设和运营中的一大难题。
其中，雷电对输电线路和电站设备的安全造成威胁，为此，金属氧化物避雷器出现了，顺应了市场的要求和技术的进步，解决了电能质量问题，减轻了雷电对设备的损害以及人员伤亡和设备损坏的风险。
本文将从以下几个方面来介绍交流电力系统金属氧化物避雷器的使用导则：一、金属氧化物避雷器的定义金属氧化物避雷器，是一种高压电力设备，用于保护输电线路及相关设备避免受到雷电冲击产生的过电压影响。
它由多个金属氧化物元件组成，可实现骑线和地之间的短路，使电路上的过电压得到短路和消解。
二、金属氧化物避雷器的分类主要有三种类型的金属氧化物避雷器：1.顶置避雷器：安装在电力系统中所遭受的雷暴环境下，以利于直接地连接到上方的重要设备或电缆。
2.侧置避雷器：适用于悬垂在空中的输电线路和鼠害室内的设备。
3.底部避雷器：安装在电力系统中所遭受的雷暴环境下，以利于直接地连接到地下电缆。
三、金属氧化物避雷器的使用1.在设备劳动过程中，应按照正常的运行指标来运行避雷器，提高其安全性和可靠性；2.在遇到雷暴时，避雷器的启动应该及时进行，并根据不同的运作条件和要求进行观察和分析，避免出现误判和误发3.在避雷器的日常维护中，应注意其检查频率和保养方式，如果检修不及时和不到位也会导致不必要的问题；4.在设备出现故障时，要及时进行维修和更新，及时更换不良的材料，以便保证设备的正常运行。
四、金属氧化物避雷器常见问题及处理方法1. 避雷器爆炸避雷器爆炸的原因主要是因为氧化锌元件老化导致避雷器失效，这种情况下，必须更换新的元件。
2. 避雷器的过压值超过额定值如果因为电力系统中出现了其他故障使得避雷器中的元件过载，则应更换新的避雷器。
3.避雷器烧毁如果是避雷器内部过载而导致烧毁，这种情况下应更换新的避雷器，并尽快排除内部故障。
27.5kV电气化铁路用交流无间隙金属氧化物避雷器使用说明书一、用途27.5kV交流无间隙金属氧化物避雷器（以下简称避雷器），用于牵引变电所、分区所、AT所、接触网等，使相关电气设备免受雷电过电压和操作过电压损害的保护电器。
产品执行标准：GB 11032-2010《交流无间隙金属氧化物避雷器》。
二、使用条件1. 适用于户内或户外；2. 环境温度（－40～＋40）o C ；3. 太阳光最大辐射强度为1.1kW/m2;4. 海拔高度不超过2000m ；5. 电源频率(48～62) Hz ；6. 地震烈度8度及以下地区；7. 最大风速不超过35m/s；8. 长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压。
三、结构和特性该类避雷器由非线性金属氧化物电阻片叠加组装，密封于高压绝缘瓷套内，无任何放电间隙。
该避雷器设有压力释放装置，当其在超负载动作或发生意外损坏时，内部压力剧增，使其压力释放装置动作，排出气体。
避雷器由1个元件、1个底座组成。
在正常运行电压下，避雷器呈高阻绝缘状态；当受到过电压冲击时，避雷器呈低阻状态，迅速泄放冲击电流入地，使与其并联的电气-1-图1设备上的电压限制在规定值，以保证电气设备的安全运行。
本避雷器具有陡波响应特性好，冲击电流耐受能力大、残压低、动作可靠、无工频续流、防爆性好、维护简便等特点。
四、型号说明例Y5W T—42/120标称放电电流下的最大残压值(kV)避雷器的额定电压(kV)电气化铁路用无间隙标称放电电流(kA)金属氧化物避雷器您所购型号产品的性能参数见产品合格证。
五、验收、安装1、验收：(1) 产品到达用户现场或库房后，先检查包装箱唛头上产品型号、数量是否正确；安装产品前，打开包装箱、配件箱，检查随机文件(使用说明书、装箱单、合格证)是否齐全。
(2) 按装箱单逐项检查配件是否齐全，配件、紧固件收集后集中放置。
(3) 检查产品外表面是否有运输造成的裂纹或其他缺陷。
2286336866金属氧化物避雷器HY10WZ-102/266一、概述避雷器HY10WZ-102/266是一种过电压保护器，主要用于保护电力系统、铁道电气化系统、通讯系统中的各种电气设备（变压器、开关、电容器、阻波器、互感器、发电机、电动力、电力电缆等）免遭大气过电压、操作过电压和工频暂态过电压等损坏，是电力系统绝缘配合的基础。
二、技术标准三、产品型号说HY10WZ-102/266□氧化锌避雷器HY----复合外套金属氧化物避雷器（YH为新型号）Y为瓷外套金属氧化物避雷器5----标称放电电流KaW----结构特征 W：无间隙 C：串联间隙 R：并联间隙Z----使用场所 S：配电 Z：电站 R：电容器组 X：线路T：铁道 D：电机型 O：用于油中 L：直流102----避雷器额定电压kV（有效值）266----标称放电电流下最大残压kV（峰值）□----附加特征W：防污 G：高原 K：抗震四、结构与原理本产品由良好的非线性氧化锌电阻片及新型的硅橡胶复合外套组装而成。
由于氧化锌电阻片具有优异的非线性伏安特性，当系统出现危害电气绝缘的过电压时，电阻片呈现低电阻，使加于被保护设备上的电压限制在允许范围内，从而保护输变电设备绝缘免受过电压破坏。
在正常运行电压下，电阻片呈现极高的电阻，在避雷器上仅流过微小电流，使系统与地绝缘。
氧化锌电阻片被密封在复合外套内，两端装有连接金具，内部用压缩弹簧压紧，整体灌封。
硅橡胶复合外套避雷器具有体积小、重量轻的优点，便于运输及安装；它的防爆能力强，不易破碎；防污能力强，适用于特重污秽地区。
五、使用条件：常规产品正常使用条件如下：1.环境温度：不高于+40℃，不低于-40℃；2.海拔高度：不超过2000m；3.电源频率：50±2Hz；60±2Hz；4.地震强度：7度以下；5.最大风速：35m/s；6.免清扫条件：中等污秽及以下地区；7.对无间隙产品，长期施加的工频电压不得超过避雷器持续运行电压；对有间隙产品，安装点短时工频电压升高不得超过避雷器额定电压。
附件六110（66）kV～750kV避雷器运行规范国家电网公司二○○五年三月目录第一章总则 (1)第二章引用标准 (1)第三章设备的验收 (2)第四章避雷器设备的运行、巡视、检查、维护项目及要求 (3)第五章避雷器的校核 (6)第六章缺陷管理 (6)第七章事故及故障处理预案 (8)第八章培训要求 (10)第九章设备技术管理 (10)第十章避雷器设备更新改造和报废 (11)第一章总则第一条为了规范避雷器设备的运行管理，使其达到标准化、制度化，保证设备安全、可靠和经济运行，特制定本规范。
第二条本规范是依据国家有关标准、规程、制度及《国家电网公司变电站管理规范》，并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。
第三条本规范对金属氧化物避雷器、碳化硅阀式避雷器的安装验收、运行维护、缺陷及异常管理、事故处理、运行人员培训、设备技术管理等工作提出了具体要求。
第四条本规范适用于国家电网公司系统的交流标称电压66kV～750kV金属氧化物避雷器以及系统标称电压66kV～500kV碳化硅阀式避雷器。
第五条各网省公司可根据本规范，结合本地区实际情况制定相应的实施细则。
第二章引用标准第六条以下为本规范引用的标准、规程和导则，但不限于此。
GB 311.1-1997 高压输变电设备的绝缘配合GB 2900.12-1989 电工名词术语避雷器GB 2900.19-1989 电工名词术语高电压试验技术和绝缘配合GB 7327-1987 交流系统用碳化硅阀式避雷器GB 11032-2000 交流无间隙金属氧化物避雷器GB/T 16927.1-1997 高电压试验技术第一部分：一般试验方法GB 50150 -1991 电气装置安装工程电气设备交接试验标准GBJ 147-1990 电气装置安装工程高压电器施工及验收规范DL/T 596-1996 电力设备预防性试验规程DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则DL/T 815-2002 交流输电线路用复合外套金属氧化物避雷器JB 2440-1991 避雷器用放电计数器Q/GDW 109-2003 750kV系统用金属氧化物避雷器技术规范国家电网公司《变电站管理规范》（试行）国家电网公司《电力生产设备评估管理办法》国家电网公司《110(66)kV～750kV避雷器技术标准》国家电网公司《110(66)kV～750kV避雷器检修规范》国家电网公司《110(66)kV～750kV避雷器技术监督规定》国家电网公司《预防110(66)kV～750kV避雷器事故措施》第三章设备的验收第七条避雷器到货后的验收所有避雷器到货后必须检查包装箱是否破损，制造厂家、产品名称及型号是否与所订购产品一致。
仅供参考[整理] 安全管理文书
金属氧化物避雷器的正确使用
日期：__________________
单位：__________________
第1 页共4 页
金属氧化物避雷器的正确使用
1.应安装在靠近配电变压器侧
金属氧化物避雷器(MOA)在正常工作时与配变并联，上端接线路，下端接地。
当线路出现过电压时，此时的配变将承受过电压通过避雷器、引线和接地装置时产生的三部分压降，称作残压。
在这三部分过电压中，避雷器上的残压与其自身性能有关，其残压值是一定的。
接地装置上的残压可以通过使接地引下线接至配变外壳，然后再和接地装置相连的方式加以消除。
对与如何减小引线上的残压就成为保护配变的关键所在。
引线的阻抗与通过的电流频率有关，频率越高，导线的电感越强，阻抗越大。
从U=IR可知，要减小引线上的残压，就得缩小引线阻抗，而减小引线阻抗的可行方法是缩短MOA距配变的距离，以减小引线阻抗，降低引线压降，所以避雷器应安装在距离配电变压器近点更合适。
2.配变低压侧也应安装
如果配变低压侧没有安装MOA，当高压侧避雷器向大地泄放雷电流时，在接地装置上就产生压降，该压降通过配变外壳同时作用在低压侧绕组的中性点处。
因此低压侧绕组中流过的雷电流将使高压侧绕组按变比感应出很高的电势（可达1000kV），该电势将与高压侧绕组的雷电压叠加，造成高压侧绕组中性点电位升高，击穿中性点附近的绝缘。
如果低压侧安装了MOA，当高压侧MOA放电使接地装置的电位升高到一定值时，低压侧MOA开始放电，使低压侧绕组出线端与其中性点及外壳的电位差减小，这样就能消除或减小“反变换”电势的影响。
3.MOA接地线应接至配变外壳
MOA的接地线应直接与配电变压器外壳连接，然后外壳再与大地连接。
那种将避雷器的接地线直接与大地连接，然后再从接地桩子上另引
第 2 页共 4 页
一根接地线至变压器外壳的作法是错误的。
另外，避雷器的接地线要尽可能缩短，以降低残压。
4.严格按照规程要求定期检修试验
定期对MOA进行绝缘电阻测量和泄露电流测试，一旦发现MOA绝缘电阻明显降低或被击穿，应立即更换以保证配变安全健康运行。
第 3 页共 4 页
仅供参考[整理] 安全管理文书
整理范文，仅供参考！
日期：__________________
单位：__________________
第4 页共4 页。
