光缆线序色谱

目前，光缆内的光纤和光纤套管的颜色一般采用全色谱识别，在不影响识别的情况下允许使用本色。

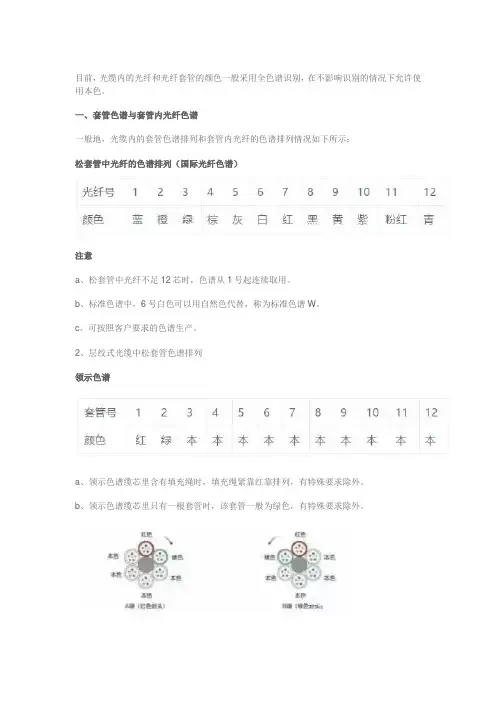

一、套管色谱与套管内光纤色谱一般地，光缆内的套管色谱排列和套管内光纤的色谱排列情况如下所示：松套管中光纤的色谱排列（国际光纤色谱）注意a、松套管中光纤不足12芯时，色谱从1号起连续取用。

b、标准色谱中，6号白色可以用自然色代替，称为标准色谱W。

c、可按照客户要求的色谱生产。

2、层绞式光缆中松套管色谱排列领示色谱a、领示色谱缆芯里含有填充绳时，填充绳紧靠红靠排列，有特殊要求除外。

b、领示色谱缆芯里只有一根套管时，该套管一般为绿色，有特殊要求除外。

全色谱二、光纤带色谱标识BELLCORE的国标纤芯顺序为:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青；（橙也称为桔）色标要符合孟塞尔色标，这也是全球最全面执行的色标排列.国标全色谱：蓝、橙、绿、棕、白、红、黑、黄、紫、粉红、青。

松套管序和这一样。

三、光缆线序色谱排列光纤色谱光缆线序色谱排列光纤色谱1# -12#一般是蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、浅绿。

如果光缆小于12D，用一根束管就可装下，也叫中心束管式；如果光缆需要光纤大于12D，就必须用到二根以上的束管，起始束管一般为红色，其次是绿色，接下来按顺序是白1、白2、白3...，如果是144D就用12根束管，每根束管12D，这种光缆由于是多根束管绞在一起做成的，也叫层绞式光缆。

当然有的厂家还用带状光纤，12根光纤并成一排作为一组，色谱排列一样。

应该是红头绿尾，先内后外，先熔大芯数，后熔小芯数........目前国内的光纤束状光纤只能做到288芯，一般生产厂家的排列顺序是从能层向外层数。

再大芯数只能是带状的了。

国标纤芯顺序为：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青、本色；松套管序为：红起白止。

四、例子线序为蓝、桔(橙) 、绿、棕、灰、白、红、黑、黄、紫、粉红、青（天蓝）每盘光缆两端分别有端别识别标志；面向光缆看，在松套管序号顺时针排列为A端，反之为B端；A端标志为红色，B端标志为绿色。

50对通信电缆色谱线序：
说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰”标识线缠着的！！后25对是用“白桔”标识线缠着的！！
（注意：这25对用“白兰”标识线缠着）
1对—白兰
2对—白桔
3对—白绿
4对—白棕
5对—白灰
6对—红兰
7对—红桔
8对—红绿
9对—红棕
10对—红灰
11对—黑兰
12对—黑桔
13对—黑绿
14对—黑棕 15对—黑灰
16对—黄兰
17对—黄桔
18对—黄绿
19对—黄棕 20对—黄灰
21对—紫兰
22对—紫桔
23对—紫绿
24对—紫棕 25对—紫灰
（用“白桔”标识线缠着）
26对—白兰
27对—白桔
28对—白绿
29对—白棕 30对—白灰
31对—红兰
32对—红桔
33对—红绿
34对—红棕 35对—红灰
36对—黑兰
37对—黑桔
38对—黑绿
39对—黑棕 40对—黑灰
41对—黄兰
42对—黄桔
43对—黄绿
44对—黄棕 45对—黄灰
46对—紫兰
47对—紫桔
48对—紫绿
49对—紫棕 50对—紫灰
:(其实我想问一边按照这样的排序打那另外一边白桔的能够快速的找到正确的白兰这一对因为白色有5条兰色也有五条怎么样才能够快速找到。

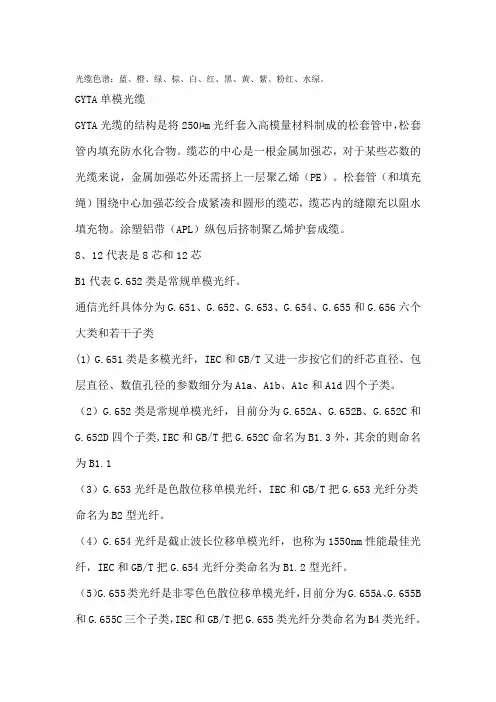

光缆色谱：蓝、橙、绿、棕、白、红、黑、黄、紫、粉红、水绿。

GYTA单模光缆GYTA光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。

松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。

涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。

8、12代表是8芯和12芯B1代表G.652类是常规单模光纤。

通信光纤具体分为G.651、G.652、G.653、G.654、G.655和G.656六个大类和若干子类(1) G.651类是多模光纤，IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d四个子类。

（2）G.652类是常规单模光纤，目前分为G.652A、G.652B、G.652C和G.652D四个子类,IEC和GB/T把G.652C命名为B1.3外，其余的则命名为B1.1（3）G.653光纤是色散位移单模光纤，IEC和GB/T把G.653光纤分类命名为B2型光纤。

（4）G.654光纤是截止波长位移单模光纤，也称为1550nm性能最佳光纤，IEC和GB/T把G.654光纤分类命名为B1.2型光纤。

（5）G.655类光纤是非零色色散位移单模光纤，目前分为G.655A、G.655B 和G.655C三个子类，IEC和GB/T把G.655类光纤分类命名为B4类光纤。

型式由5个部分构成，各部分均用代号表示 S是指光纤松套被覆结构；GYSTA有松套结构，而GYTA没有这种结构；光缆型号组成代号含义一分类 GY 通信用室外（野外）光缆 GM 通信用移动光缆 GJ 通信用室（局）内光缆 GS 通信用设备用光缆 GH 通信用海底光缆 GT 通信用特殊光缆二加强构件无金属加强构件 F 非金属加强构件 G 金属重型加强构件三 S 光纤松套被覆结构 J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构 G 骨架槽结构X 缆中心管（被覆）结构 T 填充式结构 B 扁平结构 Z 阻燃 C 自承式四护套 Y 聚乙烯 V 聚氯乙烯 F 氟塑料 U 聚氨酯 E 聚酯弹性体A 铝带－－聚乙烯粘结护层 S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层 L 铝 G 钢 Q 铅五外护层铠装层 0 无铠装 2 双钢带 3 细圆钢丝 4 粗圆钢丝 5 皱纹钢带 6 双层圆钢丝外被层或护套 1 纤维外护套 2 聚氯乙烯护套 3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别 A 多模光纤 B单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆，后面12表示12芯，B表示单模,B1代表G.652类是常规单模光纤。

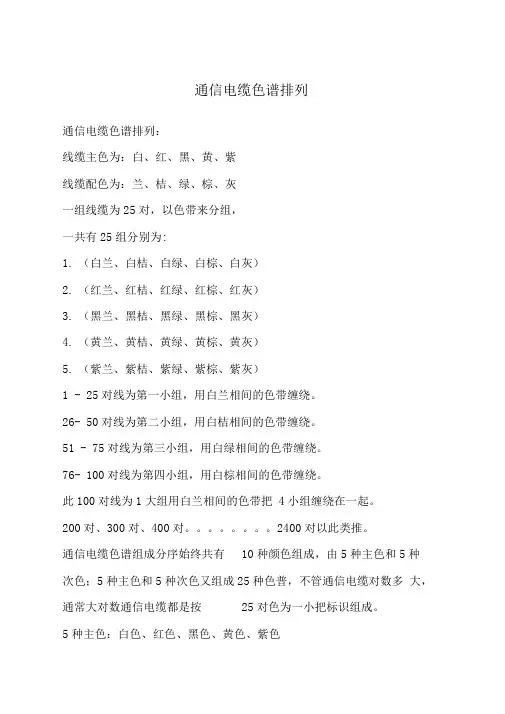

通信电缆色谱排列通信电缆色谱排列: 线缆主色为：白、红、黑、黄、紫 线缆配色为：兰、桔、绿、棕、灰 一组线缆为25对，以色带来分组， 一共有25组分别为:红桔、1 - 25对线为第一小组，用白兰相间的色带缠绕。

26- 50对线为第二小组，用白桔相间的色带缠绕。

51 - 75对线为第三小组，用白绿相间的色带缠绕。

76- 100对线为第四小组，用白棕相间的色带缠绕。

此100对线为1大组用白兰相间的色带把 4小组缠绕在一起。

200对、300对、400对。

2400对以此类推。

通信电缆色谱组成分序始终共有 10种颜色组成，由5种主色和5种 次色；5种主色和5种次色又组成25种色普，不管通信电缆对数多 大，通常大对数通信电缆都是按 25对色为一小把标识组成。

5种主色：白色、红色、黑色、黄色、紫色1. （白兰、2.3. （黑兰、 黑桔、4. （黄兰、黄桔、 5. （紫兰、 紫桔、 紫绿、紫棕、紫灰）5种次色：兰色、桔色、绿色、棕色、灰色比如20对通信电缆色谱线序表1对一白兰2对一白桔3对一白绿4对一白棕5对一白灰6对一红兰7对一红桔8对一红绿9对一红棕10对一红11对一黑兰12对一黑桔13对一黑绿14对一黑棕15对一黑16对一黄兰17对一黄桔18对一黄绿19对一黄棕20对一黄30对通信电缆色谱线序说明：30对的通信电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用白兰"标识线缠着的，另有5对线用白桔"标识缠着!（注意：这25对用白兰"色环标识线缠着）200对通信电缆色谱线序表（大对数电缆）说明：100对的通信电缆里有4种标识线，第一的25对是用白兰" 标识线缠着的！！第二的25对是用白桔"标识线缠着的！第三的25对是用白绿"标识线缠着的！第四的25对是用白棕"标识线缠着的!第五的25对是用白灰"标识线缠着的！第六的25对是用红兰"标识线缠着的！第七的25对是用红桔"标识线缠着的！第八的25对是用红绿"标识线缠着的!电缆色谱的详细介绍国际布线标准电缆色谱:主色：白--红--黑--黄--紫副色：蓝--橙--绿--棕--灰主副色按顺序两两搭配既可，如白蓝白橙白绿白棕白灰红蓝OOOOOOO以此类推25对色标排列:全塑市话电缆缆芯采用全色谱线对。

通信电缆色谱排列通信电缆色谱排列：线缆主色为：白、红、黑、黄、紫线缆配色为：兰、桔、绿、棕、灰一组线缆为25对，以色带来分组，一共有25组分别为:1.（白兰、白桔、白绿、白棕、白灰）2.（红兰、红桔、红绿、红棕、红灰）3.（黑兰、黑桔、黑绿、黑棕、黑灰）4.（黄兰、黄桔、黄绿、黄棕、黄灰）5.（紫兰、紫桔、紫绿、紫棕、紫灰）1 - 25对线为第一小组，用白兰相间的色带缠绕。

26 - 50对线为第二小组，用白桔相间的色带缠绕。

51 - 75对线为第三小组，用白绿相间的色带缠绕。

76 - 100对线为第四小组，用白棕相间的色带缠绕。

此100对线为1大组用白兰相间的色带把4小组缠绕在一起。

200对、300对、400对。

2400对以此类推。

通信电缆色谱组成分序始终共有10种颜色组成，由5种主色和5种次色；5种主色和5种次色又组成25种色普，不管通信电缆对数多大，通常大对数通信电缆都是按25对色为一小把标识组成。

5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色比如20对通信电缆色谱线序表1对一白兰2对一白桔3对一白绿4对一白棕5对一白灰6对一红兰7对一红桔8对一红绿9对一红棕10对一红灰11对一黑兰12对一黑桔13对一黑绿14对一黑棕15对一黑灰16对一黄兰17对一黄桔18对一黄绿19对一黄棕20对一黄灰30对通信电缆色谱线序说明：30对的通信电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用白兰"标识线缠着的，另有5对线用白桔"标识缠着！（注意：这25对用白兰"色环标识线缠着）200对通信电缆色谱线序表（大对数电缆）说明：100对的通信电缆里有4种标识线，第一的25对是用白兰" 标识线缠着的！！第二的25对是用白桔"标识线缠着的！第三的25 对是用白绿"标识线缠着的！第四的25对是用白棕"标识线缠着的！第五的25对是用白灰"标识线缠着的！第六的25对是用红兰"标识线缠着的！第七的25对是用红桔"标识线缠着的！第八的25对是用红绿"标识线缠着的！电缆色谱的详细介绍国际布线标准电缆色谱：主色：白--红--黑--黄--紫副色：蓝--橙--绿--棕--灰主副色按顺序两两搭配既可，如白蓝白橙白绿白棕白灰红蓝ooooooo以此类推25对色标排列：白兰、白橙、白绿、白棕、白灰、红兰、红橙、红绿、红棕、红灰、黑兰、黑橙、黑绿、黑棕、黑灰、黄兰、黄橙、黄绿、黄棕、黄灰、紫兰、紫橙、紫绿、紫棕、紫灰全塑市话电缆缆芯采用全色谱线对。

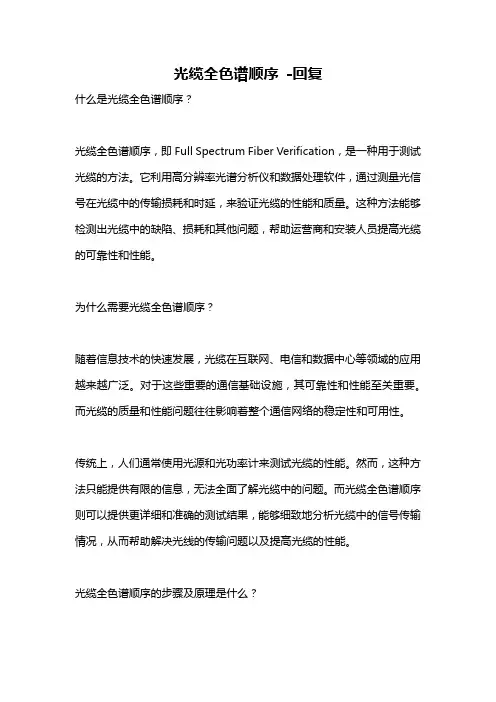

光缆全色谱顺序-回复什么是光缆全色谱顺序？光缆全色谱顺序，即Full Spectrum Fiber Verification，是一种用于测试光缆的方法。

它利用高分辨率光谱分析仪和数据处理软件，通过测量光信号在光缆中的传输损耗和时延，来验证光缆的性能和质量。

这种方法能够检测出光缆中的缺陷、损耗和其他问题，帮助运营商和安装人员提高光缆的可靠性和性能。

为什么需要光缆全色谱顺序？随着信息技术的快速发展，光缆在互联网、电信和数据中心等领域的应用越来越广泛。

对于这些重要的通信基础设施，其可靠性和性能至关重要。

而光缆的质量和性能问题往往影响着整个通信网络的稳定性和可用性。

传统上，人们通常使用光源和光功率计来测试光缆的性能。

然而，这种方法只能提供有限的信息，无法全面了解光缆中的问题。

而光缆全色谱顺序则可以提供更详细和准确的测试结果，能够细致地分析光缆中的信号传输情况，从而帮助解决光线的传输问题以及提高光缆的性能。

光缆全色谱顺序的步骤及原理是什么？光缆全色谱顺序测试主要包括以下步骤：1. 样品准备：首先需要准备测试样本，即所要测量的光缆。

确保光缆的两端暴露出几米的光纤，以便连接光谱分析仪。

2. 连接仪器：将光缆的一端连接到光谱分析仪上，将另一端连接到光源，以便向光缆中注入光信号。

3. 启动测试：在连接完仪器后，启动光谱分析仪和测试软件。

调整光谱分析仪的设置，选择适当的测试模式和参数。

4. 开始扫描：点击“开始扫描”按钮，光谱分析仪开始扫描光缆中的信号传输情况。

扫描过程中，光谱分析仪将不断检测光信号的强度和频率，并通过软件将检测结果显示在屏幕上。

5. 分析结果：扫描结束后，软件会自动生成测试结果报告。

该报告包括光缆中信号的传输损耗、时延等信息，以及针对发现的问题的建议和解决方案。

根据报告，运营商或安装人员可以快速定位光缆中的问题，并采取相应的措施进行修复或优化。

光缆全色谱顺序测试的原理基于光纤的多模和单模传输特性以及光谱分析仪的高分辨率光学分析能力。

30对通信电缆色谱线序
说明：30对的通信电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰”标识线缠着的，另有5对线用“白桔”标识缠着！
（注意：这25对用“白兰”色环标识线缠着）
1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰
6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰
11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰
16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰
21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰
（注意：这5对有”白桔”标识缠着）
21对—白兰 22对—白桔 23对—白绿 24对—白棕 25对—白灰
电缆色谱的详细介绍
国际布线标准电缆色谱：
主色：白--红--黑--黄--紫副色：蓝--橙--绿--棕--灰
主副色按顺序两两搭配既可，如白蓝白橙白绿白棕白灰红蓝。

以此类推
25对色标排列：
白兰、白橙、白绿、白棕、白灰、红兰、红橙、红绿、红棕、红灰、黑兰、黑橙、黑绿、黑棕、黑灰、黄兰、黄橙、黄绿、黄棕、黄灰、紫兰、紫橙、紫绿、紫棕、紫灰
全塑市话电缆缆芯采用全色谱线对。

其线对的绝缘色谱及序号分别是以白、红、黑、黄、紫(a线)五种颜色作为领示色，蓝、桔、绿、棕、灰(b线)五种颜色作为循环色循环而成。

缆心结构是将25个全色谱线对先绞合成10或25对基本单位，再将若干个基本单位(或子单位)绞合成50对或100对的超单位，然后由若干个超单位总绞合成缆心，构成大对数电缆。

大对数电缆接续采用的模块为25对，也是基于以上原则。

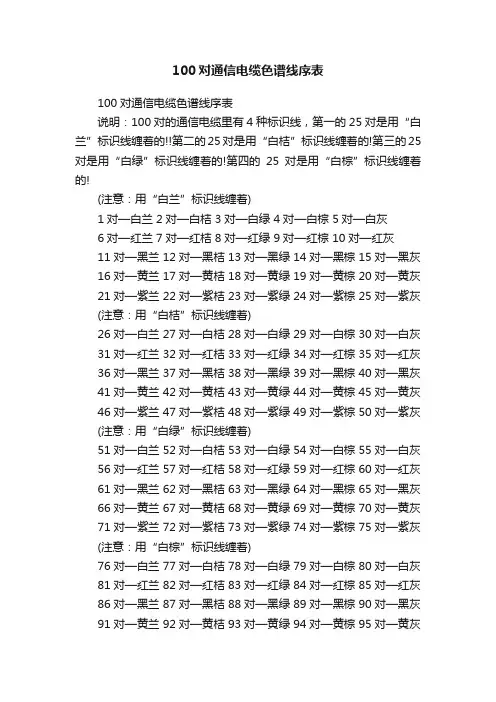

100对通信电缆色谱线序表100对通信电缆色谱线序表说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的!!第二的25对是用“白桔”标识线缠着的!第三的25对是用“白绿”标识线缠着的!第四的25对是用“白棕”标识线缠着的!(注意：用“白兰”标识线缠着)1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰(注意：用“白桔”标识线缠着)26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰(注意：用“白绿”标识线缠着)51对—白兰 52对—白桔 53对—白绿 54对—白棕 55对—白灰56对—红兰 57对—红桔 58对—红绿 59对—红棕 60对—红灰61对—黑兰 62对—黑桔 63对—黑绿 64对—黑棕 65对—黑灰66对—黄兰 67对—黄桔 68对—黄绿 69对—黄棕 70对—黄灰71对—紫兰 72对—紫桔 73对—紫绿 74对—紫棕 75对—紫灰(注意：用“白棕”标识线缠着)76对—白兰 77对—白桔 78对—白绿 79对—白棕 80对—白灰81对—红兰 82对—红桔 83对—红绿 84对—红棕 85对—红灰86对—黑兰 87对—黑桔 88对—黑绿 89对—黑棕 90对—黑灰91对—黄兰 92对—黄桔 93对—黄绿 94对—黄棕 95对—黄灰96对—紫兰 97对—紫桔 98对—紫绿 99对—紫棕 100对—紫灰。
