电气一次系统图介绍(课堂PPT)

  • 格式：ppt
  • 大小：315.00 KB
  • 文档页数：21

下载文档原格式

  / 21

合集下载

电气一次主接线图课件

电气一次主接线图课件
电气一次主接线图课 件
目录
• 电气一次主接线图基础知识 • 电气一次主接线图实例解析 • 电气一次主接线图在工程中的应用 • 电气一次主接线图常见问题与解决
方案 • 未来电气一次主接线图的发展趋势
01
电气一次主接线图基础知识
定义与作用
定义
电气一次主接线图是表示电力系统中的高压电气设备（ 如发电机、变压器、断路器、隔离开关等）及其连接方 式的一种图形表示。
根据工程实际情况，制定多个接线方案，通过技 术经济比较，选择最优方案。
施工与安装
01 安装前的准备
确保施工现场安全，准备所需的工具、材料和设 备。
02 设备安装
按照设计图纸和规范要求，安装电气设备、母线 和导体等。
03 接线与调试
完成电气设备的接线工作，并进行调试，确保设 备正常运行。
运行与维护
统的安全、稳定运行具有重要意义。
电气一次主接线图在工程中
03
的应用
设计与规划
01 确定电源和负荷位置
根据工程需求，确定发电厂、变电站的位置和容 量，以及负荷的分布和需求。
02 选择设备与导体
根据电压等级、电流大小和设备的功能，选择合 适的电气设备（如变压器、断路器、隔离开关等 ）和导体材料。
03 优化接线方案
日常巡检
定期对电气设备进行巡检 ，检查设备的运行状态和 接线情况。
预防性维护
根据设备的运行状况和维 修周期，制定预防性维护 计划并实施。
故障处理
发现设备故障或异常时， 及时进行处理，确保系统 安全稳定运行。
电气一次主接线图常见问题
04
与解决方案
图纸错误与缺陷
图纸错误 图纸缺陷
图纸中可能存在文字、符号、线条、颜色等方面的错误 ，导致无法正确理解电气设备的连接关系和功能。

电气一次系统图介绍

电气一次系统图介绍

多线图
总结词
复杂精细，易于扩展
详细描述
多线图是用多根线表示电路的连接关系的图，通常用于表示非常复杂的电路或设备。它以复杂精细的 方式展示电路中的元件和连接关系，使得读者能够深入了解电路的细节和工作原理，同时便于对电路 进行扩展和改进。
03 电气一次系统图绘制方法
手绘方法
传统绘图工具
使用铅笔、橡皮、尺子等传统绘 图工具，在纸上绘制电气一次系 统图。这种方法需要较高的绘画 技巧和经验，且绘图效率较低。
设备布局与连接
通过电气一次系统图，设计者可以明 确设备的布局和连接方式，确保电力 系统的稳定运行和安全。
电力系统运行与维护
实时监控
在电力系统运行过程中，电气一次系 统图可以实时反映设备的运行状态， 帮助运维人员及时发现和处理问题。
预防性维护
通过电气一次系统图，运维人员可以 预测设备可能出现的故障，提前进行 维护，降低故障率。
双线图
总结词
清晰明了，易于分析
详细描述
双线图是用双线表示电路的连接关系的图，通常用于表示较复杂的电路或设备。 它以清晰明了的方式展示电路中的元件和连接关系，使得读者能够深入分析电路 的工作原理和性能。
三线图
总结词
详细全面，易于维护
详细描述
三线图是用三根线表示电路的连接关系的图，通常用于表示大型的、复杂的电路或设备。它以详细全面的方式展 示电路中的元件和连接关系，使得读者能够全面了解电路的结构和功能，同时便于对电路进行维护和检修。
THANKS FOR WATCHING
感谢您的观看
VS
电气设计软件
使用专门针对电气设计领域的软件如 EPLAN、AutoCAD Electrical等，直接 绘制电气一次系统图。这些软件提供了丰 富的电气符号和元件库，方便设计人员进 行绘制。

电气一次专业资料课件

电气一次专业资料课件

夜间巡视
在夜间负荷低谷时段进行 巡视，观察设备有无异常 发热、电晕等现象。
电气一次设备的维护与检修
日常维护
定期对电气一次设备进行 清洁、润滑、紧固等日常 维护工作，保持设备良好 的运行状态。
定期检修
按照规定的时间间隔对设 备进行全面的检修，包括 解体检查、更换磨损件、 调整和试验等。
故障处理
及时发现并处理设备故障 ，采取有效措施恢复设备 正常运行，并分析故障原 因，制定预防措施。
电气一次专业资料课 件
目录
• 电气一次系统概述 • 电气一次设备 • 电气一次系统的设计与优化 • 电气一次系统的运行与维护
CHAPTER 01
电气一次系统概述
电气一次系统的定义与组成
总结词
电气一次系统是电力系统中的核心组成部分，主要由发电机、变压器、开关柜 、母线、电缆等设备组成。
详细描述
电气一次系统是电力系统中的核心部分，负责电能的产生、传输和分配。它主 要由发电机、变压器、开关柜、母线、电缆等设备组成。这些设备通过一定的 连接方式组合在一起，形成一个完整的电气一次系统。
电线电缆
电线电缆是传输电能和信号的导体， 用于连接电气设备。
电线电缆由导体、绝缘层和保护层组 成，根据用途可分为电力电缆、控制 电缆、通信电缆等。电线电缆需满足 一定的电气性能要求，如导电性能、 绝缘性能、耐热性能等。
成套配电装置
成套配电装置是由多个一次设备组合 而成的配电系统，用于电能分配和控 制。
VS
成套配电装置包括高低压开关柜、母 线桥、电缆桥架等，能够实现电能的 分配、控制和保护等功能。成套配电 装置需满足一定的电气性能要求，如 短路容量、操作性能、防护等级等。
CHAPTER 03

电气接线图之一次系统识图 ppt课件

电气接线图之一次系统识图 ppt课件

PPT课件
22
电压互感器的注意事项
• 电压互感器在工作时其二次侧不允许短路
• 电压互感器的二次侧有一端必须接地
• 电压互感器若在连接时，要注意其端子的 极性
PPT课件
23
6－220KV高压配电装置的基本 接线及使用范围
PPT课件
24
• 有汇流母线接线 • 无汇流母线接线
PPT课件
25
有汇流母线接线
• 电流互感器的10％误差曲线在保证电流互 感器的变比误差不超过－10％条件下，一 次电流倍数m与电流互感器允许最大二次 负载阻抗ZL的关系曲线
• 指实际流过电流互感器的一次电流I1与一 次绕组额定电流I1N之比，即
电流互感器10％误差曲线
PPT课件
11
电流互感器的准确度级
• 准确度级
指在规定的二次负荷范围内，一次电流为额 定值时的最大误差。
பைடு நூலகம்(0.85~1.15) U1N
1.0
40
3.0
不规定
cosφ 2=0.8
二次负荷变化范围 (0.25~1)S2N
• 电压互感器的误差与二次负荷及其功率因数和一次电压等 运行参数有关
PPT课件
18
电压互感器的接线方式
• 一个单相电压互感器接线
测量一个线电压
PPT课件
19
• 两个单相接成V/V接线
能测量线电压，但不能测量相电压。
PPT课件
20
• 三个单相接成Y/Y0接线
能测量线电压、相电压，但不能用来测量相对 地电压。
PPT课件
21
• 一个三相五柱式电压互感器或三个单相三绕组电压 互感器接成Y0/Y0/
一次绕组中性点接地，为YN，yn，d接线，辅助二次绕 组接成开口三角形。可以测量线电压、相电压、相对地电 压，还可以用于中性点非直接接地系统的对地绝缘监测。

电气一次系统及设备电气主接线和厂用电接线课件

电气一次系统及设备电气主接线和厂用电接线课件

某大型企业的电气设备选择与校验案例
总结词
设备选择合理、校验严格
详细描述
该大型企业根据实际需要，选择了合适的电气设备，如 电动机、变压器、电缆等。在设备选择过程中，充分考 虑了设备的性能参数、工作环境、维护成本等因素。同 时，对所选设备进行了严格的校验和测试，确保设备能 够满足实际需求，保证供电系统的正常运行。
详细描述：单母线接线扩建方便，只需在母线上增加设备即可，无需改变原有接 线方式。
单母线接线
总结词：操作简单
详细描述：单母线接线的操作相对简单，易于维护和管理。
双母线接线
总结词
高可靠性、灵活性好
详细描述
双母线接线采用两路母线，具有高可 靠性和良好的灵活性，适用于大型发 电厂和重要变电所。
双母线接线
热备用
厂用电系统处于带电状态，部分 设备已连接，需启动其他设备时
需手动操作。
事故备用
在设备故障或异常情况下，厂用 电系统自动或手动切换到备用电 源，确保设备正常运行和供电不
中断。
01
电气设备选择与校 验
电气设备选择的原则与条件
1. 适应性原则
选择的电气设备应适应所处系统的运行 方式和运行条件，满足系统的各项技术 要求。
定义
电气一次系统是指直接用于产生 、传输和分配电能的电气设备及 其所属电路组成的系统。
组成
主要包括发电机、变压器、电动 机、断路器、隔离开关、母线等 设备和相应电路。
电气一次系统的重要性
保障电力系统的安全稳定运行
电气一次系统是电力系统的基础，其正常运行对于保障整个电力系统的安全稳 定运行至关重要。
详细描述：单元接线适用范围有限，只适用于具有一台 发电机组的发电厂。

一次系统识图培训完整版本

一次系统识图培训完整版本
• 主要功能是，不仅能通断正常负荷电流， 而且能接通和承受一定时间的短路电流， 并能在保护装置(过电流继电器或微机综保) 作用下自动跳闸，切除短路故障。
• 因其不具有低压断路器过流保护及短路保 护功能，所以必须与过电流继电器或微机 综保进行配合，靠过电流继电器或微机综 保检测故障，从而使高压真空断路器跳闸， 从而断开故障回路。
低压交流配电柜snggd低压开关柜分为固定分隔柜及抽屉柜sngcs高压环网柜xgn1512hxgn12型户内金属铠装抽出式开关柜通常称高压开关柜kyn2812型开关照明箱snpz10配电箱snxm11动力配电箱snxl12双电源切换装置snxsd13电缆分支箱sndf14空气附加绝缘母线槽cckx815预装式箱式变电站yxwb116高压电缆分支箱感谢亲观看此幻灯片此课件部分内容来源于网络如有侵权请及时联系我们删除谢谢配合
空气绝缘母线槽 密集型母线槽
二、高、低压一次系统方案
我司生产10KV及以下配电设备
输入电压等级在35KV及以上， 供出电压为10KV（或者6kv）的， 有主变压器，有电压改变的叫变电所；
10kv及以下电压等级输入的，叫配电房。
电压不变，没有变压器，只有同一电压 等级输入输出的，10kv电压等级的，就 是开闭所。
GCS低压抽出式开关柜
• 类型：抽出式和固定分隔式（抽屉，指将馈电回路集中于一个可以抽 离柜体的抽屉。它可以内置断路器、互感器、指示仪表、信号灯，甚 至接触器、热继电器，以及其它辅助控制元件及其回路。通过一次二 次插件与柜体连接。固定插拔，是指断路器配置一个插拔式底座，底 座固定安装于柜体上，断路器本体可插拔于底座。互感器等不能与断 路器一起插拔。较之抽屉，固定插拔的电接触更为可靠，常用于大电 流塑壳断路器馈电回路，但也有专门的固定插拔式开关柜。）

电气一次系统图介绍(课堂PPT)


四、经济上合理
主接线在保证安全可靠，操作灵活方便的基础上，还应使投资和年运行费用最小，占地面积最少，使发 电厂尽快地发挥经济效益。
五、应具有扩建的可能性
由于我国工农业的高速发展，电力负荷增加很快。因此，在选择主接线时，还要考虑到扩建的可能性。
（6/从22我/2们02现0 在Байду номын сангаас握的二期电气主接线图上可以看到已经在二条母线上分别留出了扩建端）。
在正常运行时，分段断路器可以接通也可以断开运行。当分段断路器接通运行时，任一段母线发 生短路故障时，在断电保护作用下，分段断路器和接在故障段上的电源回路断路器便自动分闸。 这时非故障段母线可以继续运行。当分段断路器断开运行时，分段断路器除装有继电保护装置外， 还应装有备用电源自动投入装置。当任一电源故障时，电源回路断路器自动断开，分段断路器断 开运行时，还可以起到限制短路电流的作用。
衡量主接线的可靠性可以从以下几个方面去分析： 1、断路器检修时是否影响供电； 2、设备或线路故障或检修时，停电线路数目的多少和停电时间的长短，以及能否保证对重要用 户的供电； 3、有没有使发电厂全部停止工作的可能性等； 目前，对主接线可靠性的衡量不仅可以定性分析，而且可以进行定量的可靠性计算。
6/22/2020
6
电气主接线的概念与基本要求
二、具有一定的灵活性
主接线不但在正常运行情况下，能根据调度的要求，灵活地改变运行方式，达到调度的目的；而且在各 种事故或设备检修时，能尽快地退出设备、切除故障，使停电时间最短、影响范围最小，并且在检修设 备时能保证检修人员的安全。
三、操作应尽可能简单、方便
主接线应简单清晰、操作方便，尽可能使操作步骤简单，便于运行人员掌握。复杂的接线不仅不便于操 作，还往往会造成人员误操作而发生事故。但接线过于简单，不但不能满足运行方式的需要，而且也会 给运行造成不便，或造成不必要的停电。

《电气一次系统》课件


电气设备
发电机
介绍发电机的原理和类型，以及其在一次系 统中的角色。

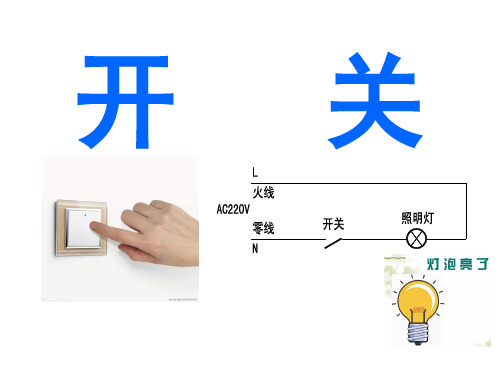

开关设备
介绍开关设备的功能以及在一次系统中的重 要作用。
变压器
探讨变压器的工作原理和不同的变压器类型， 在一次系统中的应用。
保护装置
了解保护装置的类型和原理，以及在一次系 统中起到的关键作用。
一次系统的组成
母线
解释母线在一次系统中的作用和组成方式。
《电气一次系统》PPT课 件
本课程将介绍电气一次系统的关键概念和原理，并深入探讨一次系统的组成、 工作原理、安全性以及错误检测和保护机制。
课程简介
通过本课程，您将了解电气一次系统在电力站中起到的重要作用，以及其与其他电气设备的关系。
一次系统概述
了解一次系统的基本概念、作用和特点，以及其在电力系统中的位置和功能。
3
设备协调
讨论不同电气设备之间的协调工作，以确保一次系统的可靠性和安全性。
一次系统的安全性
1 电气隔离
探索一次系统中的电气 隔离措施，以防止意外 触电和其他安全问题。
2 过载保护
讲解过载保护装置的作 用和工作原理，以确保 电气设备的正常运行。
3 接地系统
介绍接地系统在一次系 统中的作用和重要性， 以保护人员和设备。
断路器
讲解断路器的原理和种类，以及在一次系统中 的用途。
继电器
介绍继电器的工作原理，以及其在一次系统中 的功能。
开关柜
探讨开关柜的作用和结构，以及在一次系统中 的应用。
一次系统的工作原理
1
能量传输
解释电气能量在一次系统中的传输路径和流程。
2
信号传递
介绍信号在一次统中的传递，包括保护信号和控制信号。

电气一次识图基础PPT课件

电气一次回路识图简介 朗目山
电气一次回路：由电气一次设备相互连接，构 成发电、输电、配电或进行其他生产过程的电气回 路称为一次回路或一次接线系统。
一、电气一次符号 二、电气主接线图 三、电气设备编号原则
第1页/共27页
电气一次回路识图简介
一、电气一次符号
朗目山
避雷器 电流互感器 架空线 接地刀闸 隔离开关
(3)母线电压互感器隔离开关： 由“电压等级代码+‘90’+母线号”四位数字组成 如3901。
(4)母联隔离开关编号由： 母线隔离开关编号由：所属断路器号+母线号四位数字组成。 如3121、3122
第20页/共27页
电气一次回路识图简介
三、电气设备编号原则
朗目山
6接地隔离开关编号原则
接地开关编号一般由：所属隔离开关编号+7五位数字组成。 (1)隔离开关上只装设有一组接地开关的： 则无论该接地开关装设位置在何处，其第五位编号均只使用7 如：33167
电气一次回路识图简介
三、电气设备编号原则
朗目山
3.风机编号编制原则
风机编号以Ⅰ回集电线路上所接的距离升压杆塔数最少的一座风 机为A01号风机，距离升压杆塔数第二少的风机编为A02号风机，以此 类推；
Ⅱ、Ⅲ回集电线路上所接的距离升压站最近的一座风机为上一回 集电线路上最后一座风机编号加1，
如1号集电线路末端所接风机为A12号，那么2号集电线路距离升压 站最近的风机编号为A13，以此类推。
隔离开关
符号 设备名称 符号 设备名称 符号
G 电压互感器 PT
避雷器
F
T
电流互感器 CT 过电压保护器 TBP
M 高压熔断器 Fu
QF

电气一次主接线图课件

作用
电气一次主接线图是电力系统的重要 组成部分，用于描述电力系统的整体 结构和运行方式，是电力系统设计、 建设和运行的重要依据。
分类与特点
分类
电气一次主接线图可以根据不同的分类标准进行分类，如按照电压等级、接线 方式、设备类型等。
特点
电气一次主接线图具有直观、简明、易懂的特点，能够清晰地展示电力系统的 整体结构和运行方式，便于电力系统的规划、设计、建设和运行管理。
电缆
用于传输电能，通常埋 设在地下或天花板中。
接线端子
用于连接导线，确保导 线的可靠连接。
连接金具
用于固定和连接导线， 确保导线的稳定性和安
全性。
标注与符号
标注
标注是电气一次主接线图的重要 组成部分，用于标识电气设备和 导线的名称、规格和参数等信息 。
符号
符号是电气一次主接线图的另一 种表达方式，用于表示电气设备 和导线的类型、功能和连接方式 等信息。
根据实际需求和运行工况，优化设备选型 ，提高设备的利用率和寿命。
冗余设计
智能化监控
考虑引入适当的冗余设计，提高系统的容 错能力和可用性。
建议引入智能化监控系统，实时监测电气 一次主接线图的运行状态，提高故障响应 速度和系统维护效率。
06
电气一次主接线图的发展趋势与展望
新技术与新设备的应用
数字化技术
制定统一的电气一次主接线图标准，规范设 计、生产和维护流程，提高互换性和兼容性 。
模块化
将电气一次主接线图划分为若干个模块，便 于组装、拆卸和维护，提高工作效率和灵活
性。
智能化与自动化的趋势
智能化
利用人工智能技术对电气一次主接线图进行智能监控、诊断和维护，提高运行效率和安全性。
