经编针织物CAD系统 PPT

  • 格式：ppt
  • 大小：13.15 MB
  • 文档页数：47

下载文档原格式

  / 47

合集下载

经编多梳针织物CAD设计系统【P...

经编多梳针织物CAD设计系统【P...

经编多梳针织物CAD设计系统【P...软件名称：经编针织物CAD设计系统 WKCAD 4.0.WKCAD3.0.Design Scopevictor4.04.EATProCAD1.17功能模块：ProCAD5+MRCAD3.61经编多梳织物系统 + WKCAD3.0+WKCAD4.0经编多梳栉电脑系统免加密狗版+Design Scope victor4.04.EAT1.17运⾏环境：win2003、Vista、XP、win7联系⽅式：QQ:135******** TEL：135******** 软件截图：软件简介：WKCAD4.0经编针织物CAD体系，是由江南⼤学开发的⼀套经编针织物CAD系统。

该系统⾃开发研制以来，屡次取得海内科技结果鉴定及各种嘉奖；2001年通过江苏省科技成果鉴定；2005年通过省级成果鉴定，并失掉中国纺织⼯业协会科技提⾼三等奖；2006年获得中国纺织产业协会科技先进⼆等奖；同年获得⾹港桑⿇纺织科技⼆等奖。

该系统⽬前是国内外第⼀套合适于各类经编针织物的CAD系统。

因为该系统适⽤⾯⼴，⽤户界⾯友爱，拥有功能壮⼤的菜单、⼯具按钮等设计⼯具，并具备⾼品质的仿真功能，因⽽，该系统得到国内经编企业的认可，已普遍利⽤于⼴东、福建、江苏、浙江、⼭东、台湾等100多家经编企业，是⽬前同⾏业中应⽤最多的经编针织物CAD系统。

⼆、系统重要功能◆强⼤的花型设计功能该系统的花型设计功能模块包含垫纱设计和贾卡意匠设计两个⼦功能模块，可以对少梳栉经编织物、双针床经编织物、多梳花型跟贾卡意匠图进⾏设计，每个⼦功效模块都有多种编纂操作功能，并且在主设计界⾯⽀撑右键菜单，⼯具栏中显⽰常⽤的设计⼯具，⽅便操作。

此外，还能够对织物的原料、穿经、送经量等各项⼯艺参数进⾏设定，满意企业出产需要。

应⽤这些强盛的设计功能可便利、快捷地对任何经编针织物进⾏设计。

多梳贾卡复合显⽰图◆新鲜的花型显⽰功能多梳花型多循环显⽰图该系统的花型显⽰功能模块可供设计职员任意抉择显⽰模式。

纺织CADppt课件

纺织CADppt课件
2）机织物组织设计,包括绝大部分织物组织的计算机设 计,如基础组织、变化组织、联合组织、复杂组织；
2
纺织品CAD/CAM的主要功能
3）针织物组织及花型设计包括提花花型设计与结构 花型设计；
4）纺织品印花图案设计,素织物在设计好组织后,有 的要通过印染配上花样图案,花样图案的设计也可通 计算机完成；
5
纺织品CAD的主要类型
经纬织纹cad系统
点击播放 视屏
6
纺织品CAD的主要类型
2) 用于大提花的纹织CAD。
纹织CAD系统是用于提花织物设计的专用系统，它 利用计算机强大的计算功能和高效率的图形处理功 能,改造传统的纹织工艺,实现纹织工艺自动化。
点击播放 视屏1
点击播放 视屏2
7
纺织品CAD的主要类型
对绣花花样进行计算机辅助设计,并将设计的花样格式 转换为绣花机的针法,生成绣花机能够识别的纸带或磁 碟,用于单头、多头电脑绣花机生产。
7) 测配色CAD。 测配色CAD 改变了传统的繁杂的人工打样配色,配色精 度高、省工省时,而且可以降低染化料消耗,减少环境污 染。
11
纺织品CAD的主要类型 8) 用于纺纱工艺设计的纺纱CAD。
服装CAD系统
9
纺织品CAD的主要类型
5) 分别用于经编和纬编的针织CAD。
针织圆纬CAD 将针织线圈抽象成一个个方格,用规定的 符号画在格内,以示织物线圈组织规律,然后在计算机屏 幕上进行花型设计,经软件处理,转换为电脑提花针织机 通用的数据格式进行生产。
10
纺织品CAD的主要类型
6) 用于机器绣花的绣花CAD。
纺织
CAD/CAM
1
纺织品CAD/CAM的主要功能
现有的纺织品CAD 系统主要按设计过程对环节进行模块 化功能实现,这些功能模块主要有:

经编针织物CAD系统 PPT

经编针织物CAD系统 PPT
系统特点
➢ 人机界面友好，操作方便。 ➢ 具有单机和网络两种版本。 ➢ 运行于Windows XP或Vista系统下。 ➢ 国内外唯一适用于各类织物设计。 ➢ 广泛应用于广东、福建、江苏、浙
江、山东、台湾等100多家经编企业。 ➢ 英文版已推广至西班牙、意大利等
国家。
一、WKCAD4.0基本功能
1.2 系统功能
目录
一、WKCAD4.0基本功能 二、 WKCAD4.0系统界面 三、 WKCAD4.0垫纱设计 四、 WKCAD4.0 五、 WKCAD4.0工艺设计 六、 WKCAD4.0参数设置 七、 WKCAD4.0
八、WKCAD4.0典型设计实例
经编技术教育部工程研究中心
一、WKCAD4.0基本功能
1.1 系统特点
➢在新建花型时会弹出“花型参数”对 话框。 ➢新建方式：点击文件→新建菜单；标 准工具栏按钮 ；使用快捷方式
Ctrl+N。 ➢模板：在做多梳贾卡花型时使用，模
板是某一机型在某一宽度花型时，梳栉 特性，原料参数，穿经等基本花型参数 的保存。设计新花型时若花宽与模板中 花型相同，则可采用模板，节省参数输 入与设定的时间和精力。
五、WKCAD4.0工艺设计
5.4 垫纱数码菜单
导
入
少
梳
垫
少梳垫纱数码表
纱
数
码
导入少梳垫纱数码
导
入
多梳垫纱数码表
多
梳
垫
纱
数
码
导入多梳垫纱 数码
五、WKCAD4.0工艺设计
5.5 穿经菜单
➢点击工艺→穿经菜单，弹“穿经”窗 体。 ➢设计少梳或多梳织物时将进入不同的 穿经窗体。 ➢多梳织物，穿经窗体用于对花梳穿经 进行设计。 ➢多梳织物，地梳和贾卡梳的组织和穿 经在“地组织设计”窗体进行设计。

针织CAD演示文稿5

针织CAD演示文稿5

12、文字 、
用前景色输出任意字体、方向和大小的文字。 用前景色输出任意字体、方向和大小的文字。 输出文字 文字角度 所要输出的文字。 所要输出的文字。 文字串的角度。 文字串的角度。
自定义大小 若选中该检查框，用户可以在 若选中该检查框， “经线”和“纬线”对话框中输入自定义文字 经线” 纬线” 的宽度和高度。 的宽度和高度。 字体 设置字体的有关属性

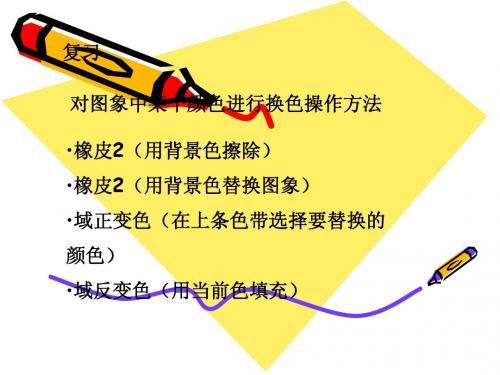

复习 对图象中某个颜色进行换色操作方法 橡皮 （用背景色擦除） 橡皮2（用背景色擦除） 橡皮 橡皮 （用背景色替换图象） 橡皮2（用背景色替换图象） 橡皮 域正变色（在上条色带选择要替换的 域正变色（ 域正变色 颜色） 颜色） 域反变色（用当前色填充） 域反变色（用当前色填充） 域反变色
10、区域填色 、 域内填色 键）。 域界填色 键）。 将与某一种子点相连通的以所选边界 色为边界的区域填成当前色（左键） 背景色 背景色（ 色为边界的区域填成当前色（左键）/背景色（右 的区域内的图象复制到另外的地方。 将所选中的区域内的图象复制到另外的地方。 将所选中的颜色拷贝到别处， 彩色 将所选中的颜色拷贝到别处，并以原颜色复 制。 单色 将所选中的颜色拷贝到别处，并以当前色复 将所选中的颜色拷贝到别处， 制。 彩色1 将上条色带中选择的颜色拷贝到别处， 彩色 将上条色带中选择的颜色拷贝到别处，并以 原颜色复制。 原颜色复制。
13、开刀定位线 、 选择开刀定位线。该功能用于接回头时的移动操作。 选择开刀定位线。该功能用于接回头时的移动操作。 操作步骤： 操作步骤： 选中此功能后，系统会自动在图象的四周 选中此功能后， 加上虚拟的边界，以便于选择边界上连续曲线图 加上虚拟的边界， 象。如同“连续曲线”的操作一样，设置一条封 如同“连续曲线”的操作一样， 闭的曲线，按右键结束选择并自动首尾相连， 闭的曲线，按右键结束选择并自动首尾相连，以 确定一个区域。 确定一个区域。

第一章经编针织物基本组织

第一章经编针织物基本组织

组织纪录：开口线圈：0-1/4-3// 半开半闭：0-1 /3-4//
闭口线圈：1-0/3-4//
1-0/4-3//
01 234 0123 45 01 234 0123 45
第四节 单面经编织物的基本组织和变化组织
二、经平组织和变化经平组织
2、变化经平组织
经斜织物特点： 横向稳定； 织物厚实。
第四节 单面经编织物的基本组织和变化组织
一、编链组织pillar stitch
1、定义：在编织时，每
根纱线始终在同一枚针
上垫纱成圈形成的经编
组织。
01
01
（1）开口编链： 组织纪录：0-1/1-0//
（2）闭口编链： 组织纪录：０-１// 0 1 0 1 0 1 0 1
第四节 单面经编织物的基本组织和变化组织 一、编链组织pillar stitch
4、重经特性
1. 单梳栉1穿1空即可形成织物； 2. 织物有较多的开口线圈，性质介
于经、纬编织物之间，脱散性小、 弹性好； 3. 编织张力大，生产工艺要求较高。
练习
• 1、经编基本组织有哪些，各有何特点？画出其垫纱 运动图并写出对应的垫纱数码。
• 2、试画出五针经平组织的垫纱运动图，并写出对应 的垫纱数码。
单面经编织物
双面经编织物
第二节 经编针织物的基本结构、特性和分类
二、按形成方法、结构与性能特点分
少梳栉经编织物 多梳栉经编织物 贾卡经编织物 弹性经编织物 定向经编织物 毛圈经编织物 双针床毛绒经编织物等
第二节 经编针织物的基本结构、特性和分类
三、按用途分
衣着用经编织物： 内外衣、围巾、袜子、手套、蚊帐、 毛巾等 。
线圈结构图垫纱运动图垫纱数码第三节经编针织物组织的表示方法一线圈结构图直观形象繁琐费时二垫纱运动图在点纹纸上根据导纱针的垫纱运动自下而上逐个横列做出垫纱轨迹需画出构成织物组织的每一把梳栉的垫纱运动图点针头投影上方针钩前下方针背后点列横向线圈横列纵向线圈纵行二垫纱运动图点间编号012012该组织的垫纱数码表示为

针织CAD演示文稿6-7

针织CAD演示文稿6-7

2 在图像窗口中形成毛毛虫。 在图像窗口中形成毛毛虫。 ①基线宽为当前笔宽，基线颜色为当前颜色。 基线宽为当前笔宽，基线颜色为当前颜色。 ②画一条曲线，图案单元则按照前面的参数设置， 画一条曲线，图案单元则按照前面的参数设置， 均匀地沿曲线分布。若在对话框中选择了“ 均匀地沿曲线分布。若在对话框中选择了“保留 基线”，则用当前笔宽和当前色绘制该曲线。基 基线” 则用当前笔宽和当前色绘制该曲线。 线宽为当前笔宽，基线颜色为当前颜色。 线宽为当前笔宽，基线颜色为当前颜色。
21、剪刀 、
截取或添加图象的边界部分。 截取或添加图象的边界部分。 操作步骤： 操作步骤： 选中此功能，此时图象画面上会出现一根长直 选中此功能， 线和多个方向的剪刀（意为剪去）或箭头（意为添 线和多个方向的剪刀（意为剪去）或箭头（ 加）图案。移动鼠标，定下边界，单击左键则开始 图案。移动鼠标，定下边界， 操作。单击右键可改变剪刀的方向， 操作。单击右键可改变剪刀的方向，按Ctrl+右键 右键 改变剪刀的模式（ 中间） 改变剪刀的模式（正/反/中间） 反 中间
23、手指涂抹 、
用手指涂抹来修改真彩色云纹）图象， 用手指涂抹来修改真彩色云纹）图象，以改善 不自然的层次过渡。 不自然的层次过渡。
24、印章 、
以所选的位置为源区域， 以所选的位置为源区域，印章的相对位置为目 标位置，进行局部复制修改。 标位置，进行局部复制修改。
19、毛毛虫 、
画一连串的带有规则图案的曲线 操作步骤： 操作步骤： 1 在“毛毛虫”对话框中设计图案单元。 毛毛虫”对话框中设计图案单元。 曲线、 菱形等)，确定矢量／ ①选择某种图形(曲线、圆、菱形等 ，确定矢量／ 选择某种图形 曲线 色块。 色块。 ②选择当前色、笔宽等其他参数。 选择当前色、笔宽等其他参数。 ③在绿色矩形框单击左键，开始编辑图案单元。 在绿色矩形框单击左键，开始编辑图案单元。 ④结束编辑时，单击鼠标右键。 结束编辑时，单击鼠标右键。

经编氨纶织物的分析与工艺设计课件(PPT 30页).ppt


弹力网眼
16
c:滑面拉架 GB1:0-1/1-0/2-1/1-2// GB2:0-0/2-2/1-1/2-2//(氨纶)
d: GB1:1-0/1-1/2-3/2-2//（缺垫） GB2:1-1/1-0/1-1/1-2// GB3：0-0/2-2/1-1/2-2//(氨纶)
17
4.2 组织分析
通常用绷布圈将氨纶织物绷紧，在显微镜下用挑 针挑起织物工艺反面的延展线，观察其跨过的针距和 走向。如果氨纶丝包缠过紧，影响观察，可将氨纶丝 先剪断，以方便分析其他梳栉的延展线走向。
氨纶平布
13
b:弹性网眼织物 用途： 女性用外衣面料、家居服面料、睡衣面料、运动服辅料
• 2梳，氨纶梳与前梳采用对称垫纱，网眼不对称。 • 3梳，前2把梳对称垫纱，氨纶梳与前一把梳走相同组织。 • 2梳的假六角网
基本组织： GB1:1-0/0-1/1-0/1-2/2-1/1-2// GB2:0-0/1-1/0-0/2-2/1-1/2-2//(氨纶梳)
5
低弹织物
又称一般弹力织物。通常为低比例氨 纶弹力纱织物,其拉伸率小于 20%。适 用于一般衣着 ,如男女衬衫、外套、工 作服等。
6
单向弹力织物
双向弹力织物
7
3.原料
3.1氨纶丝规格
氨纶最细为 4. 4～11dtex（ 4～10D ） 美国杜邦氨纶丝规格：
细旦 22～117dtex（ 20～105D ）有 8种规格;
29
谢谢！
30
26
6.经编弹力织物的染整
经编弹力织物的染整一般采用：
松弛－热定型－煮练－漂白－染色/印花－复定形
1.松弛处理 氨纶经编织物松弛处理主要是消除织造期间氨纶纱线

针织CAD演示文稿13

备份。 、新建窗口：将当前窗口做一个备份。 2、级联窗口：将打开的所有图象依次有重叠地排列显 、级联窗口： 示。 3、平铺窗口：将打开的所有图象依次并行排列显示。 、平铺窗口：将打开的所有图象依次并行排列显示。 4、全部关闭窗口：将打开的所有图象全部关闭。 、全部关闭窗口：将打开的所有图象全部关闭。 5、放大：将当前窗口图象放大显示。 5、放大：将当前窗口图象放大显示。等效的快捷键是 小键盘上的“ 小键盘上的“＋”。 6、缩小：将当前窗口图象缩小显示。等效的快捷键是 、缩小：将当前窗口图象缩小显示。 小键盘上的“ 小键盘上的“－”。 7、整幅显示：将当前图象按比例压缩至当前窗口大小， 、整幅显示：将当前图象按比例压缩至当前窗口大小， 并显示。 并显示。 8、实际大小：将当前图象按原来大小 显示。 、实际大小：将当前图象按原来大小1:1显示。 显示
9、图象信息（F8）：显示当前图象的有关信息 。 、图象信息（ ）： ）：显示当前图象的有关信息 10、整体效果：将整幅图象压缩显示在一个小窗口之 、整体效果： 可从中选择当前显示区域。 内，可从中选择当前显示区域。 11、全调色板：显示或隐藏当前图象的全调色板。 、全调色板：显示或隐藏当前图象的全调色板。 12、调色板：显示或隐藏在窗口的左下方显示的图象 、调色板： 工作色（色带）。 工作色（色带）。 13、工具条：显示或隐藏快捷操作工具条。 、工具条：显示或隐藏快捷操作工具条。 14、工具信息：显示或隐藏工具信息对话框（单位、 、工具信息：显示或隐藏工具信息对话框（单位、 笔宽、笔形）。 笔宽、笔形）。 15、状态条：显示或隐藏状态条。 、状态条：显示或隐藏状态条。 16、工具：显示或隐藏工具。 、工具：显示或隐藏工具。 17、层管理：显示或隐藏层管理工具栏。 、层管理：显示或隐藏层管理工具栏。

经编针织物CAD系统ppt课件

.
五、WKCAD4.0工艺设计
5.2 工艺数据菜单
➢用户可根据需要选择部分工艺参数进行填写。 ➢点击“重新排列”按钮，用户可以自定义该工艺数据窗体 。
➢在新建花型时会弹出“花型参数”对 话框。 ➢新建方式：点击文件→新建菜单；标 准工具栏按钮 ；使用快捷方式
Ctrl+N。 ➢模板：在做多梳贾卡花型时使用，模
板是某一机型在某一宽度花型时，梳栉 特性，原料参数，穿经等基本花型参数 的保存。设计新花型时若花宽与模板中 花型相同，则可采用模板，节省参数输 入与设定的时间和精力。
➢点击垫纱→梳栉选取菜单，快 捷键为Ctrl+M
➢点击垫纱工具栏上 按钮 ➢点击梳栉标志 ➢在英文输入状态使用快捷键Z ➢按住Ctrl键连续选取多把梳栉 ➢按Ctrl+A键选取所有梳栉
➢选择垫纱→梳栉添加，或使用
快捷键Ctrl+Shift+N
➢点击垫纱工具栏上 按钮 ➢右键选择梳栉添加菜单 ➢在穿经视图，手动输入穿经或 导入穿经，梳栉自动更新为使
经编针织物CAD系统
WKCAD4.0
江南大学经编技术教育部工程研究中心
Engineering Research Center of Warp Knitting Technology , Ministry of Education
.
目录
一、WKCAD4.0基本功能 二、 WKCAD4.0系统界面 三、 WKCAD4.0垫纱设计 四、 WKCAD4.0贾卡设计 五、 WKCAD4.0工艺设计 六、 WKCAD4.0参数设置 七、 WKCAD4.0文件输出
用并显示
.
➢梳栉添加
三、WKCAD4.0垫纱设计
➢普通衬纬 ➢双列衬纬 ➢成圈压纱 ➢缺垫浮线 ➢重经组织

针织CAD演示文稿2

第二章 系统介绍
一、系统启动： 系统启动： 1）鼠标左键双击桌面控制图标 ） 2）鼠标右键单击桌面控制图标，选择打 ）鼠标右键单击桌面控制图标， 开命令
二、系统界面组成: 系统界面组成
菜单
笔画粗细 工具
Hale Waihona Puke 滚动条 工作区色带
前景/背景色 状态条
标题栏:显示当前系统信息、软件控制图标。 标题栏 显示当前系统信息、软件控制图标。 显示当前系统信息 菜单栏:菜单是本子系统提供给使用者完成某项任务所需的 菜单栏 菜单是本子系统提供给使用者完成某项任务所需的 功能界面。 功能界面。 辅助工具栏:常用菜单工具的功能转换快捷按钮。 辅助工具栏 常用菜单工具的功能转换快捷按钮。 常用菜单工具的功能转换快捷按钮 工具栏:是子系统提供给使用者来编辑修改图象的工具。 工具栏:是子系统提供给使用者来编辑修改图象的工具。 是子系统提供给使用者来编辑修改图象的工具 图形工作区:显示图象及进行编辑修改等操作的窗口区。 图形工作区 显示图象及进行编辑修改等操作的窗口区。 显示图象及进行编辑修改等操作的窗口区 调色板:对图象进行编辑修改所用到的工作色， 调色板 对图象进行编辑修改所用到的工作色，分上下两条 对图象进行编辑修改所用到的工作色 色带。 色带。 信息栏:显示当前操作的一些状态信息及必要的帮助信息。 信息栏 显示当前操作的一些状态信息及必要的帮助信息。 显示当前操作的一些状态信息及必要的帮助信息
也称为“ 三、色带:(也称为“调色板”) 色带 也称为 调色板” 色带是本子系统中对图象进行编辑修改所用 到的工作色，分上下两条。 到的工作色，分上下两条。 上条色带：操作色（前景色）、透明色 上条色带：操作色（前景色）、透明色 ）、 下条色带：保护色、 下条色带：保护色、背景色
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一、WKCAD4.0基本功能
3．独特的文件兼容功能
可与国外花型系统的*.mc、*.kmo、*.sjq、*.col、*.pat文件以及国内系 统的*.WB、*.XY、*.FAT和*.QAT文件进行数据交换。
4．高质量的仿真功能
仿真功能可对花型进行逼真模拟，使您预先看到织物的设计效果，或对 照样布对织物花型进行检查；系统还可对织物进行三维立体仿真模拟。
➢贾卡绘制
➢贾卡移动
（1）整体移动 ：可控制整个贾卡意匠图沿 相应方向移动。按键盘上的方向键↑、↓、←、 →(上下左右)移动整个意匠图，每按一次只移 动一个意匠格。 （2）局部移动：功能相当于贾卡意匠图的局 部复制。
(a)
(b)
局部移动对比图
四、WKCAD4.0贾卡设计
➢垫纱区域：将当前多梳垫纱区域中的贾卡意匠格用新选取的颜色进行填 充。 ➢垫纱轮廓：可将所有多梳垫纱区域周围的贾卡意匠格填充成白色。
主菜单界面
亮度调节滚动控制项
二、WKCAD4.0界面
➢工具栏包括：
上方的“标准工具条”和左侧的“垫纱和贾卡工具条”。 垫
纱
工
➢选中菜单项的方法有两种：
具
（1）将光标箭头移至该菜单项上，按下左键。
条
（2）按与该菜单项对应的快捷键。
垫纱设计 贾卡设计
贾
卡
标准工具条
工 具
条
大家有疑问的，可以询问和交流
3.2 基本功能
梳栉选取方式
➢梳栉选取 梳栉添加方式
➢点击垫纱→梳栉选取菜单，快 捷键为Ctrl+M
➢点击垫纱工具栏上 按钮 ➢点击梳栉标志 ➢在英文输入状态使用快捷键Z ➢按住Ctrl键连续选取多把梳栉 ➢按Ctrl+A键选取所有梳栉
➢选择垫纱→梳栉添加，或使用
快捷键Ctrl+Shift+N ➢点击垫纱工具栏上 按钮 ➢右键选择梳栉添加菜单 ➢在穿经视图，手动输入穿经或 导入穿经，梳栉自动更新为使
系统特点
➢ 人机界面友好，操作方便。 ➢ 具有单机和网络两种版本。 ➢ 运行于Windows XP或Vista系统下。 ➢ 国内外唯一适用于各类织物设计。 ➢ 广泛应用于广东、福建、江苏、浙
江、山东、台湾等100多家经编企业。 ➢ 英文版已推广至西班牙、意大利等
国家。
一、WKCAD4.0基本功能
1.2 系统功能
替换复制
叠加复制
四、WKCAD4.0贾卡设计
4.1 贾卡菜单
➢在经编CAD系统主窗体中，单击标准工具栏中的“贾卡设计”按钮 ， 即进入贾卡图案设计窗体，“贾卡菜单”和“贾卡设计工具栏”可用。
点击“标准工具条” 上的“贾卡设计”按 钮
四、WKCAD4.0贾卡设计
四、WKCAD4.0贾卡设计
4.2 基本功能
5．灵活的数据输出功能
可根据客户要求量身订做工艺单(包括工艺单、链块表、穿经图、链块 统计表等)，对于SU电脑式和钢丝花梳电脑多梳经编机，系统还能生成 机器盘，直接控制机器的生产。
二、WKCAD4.0界面
➢ 在Windows XP或Vista简体中文版平台下，双击桌面上的WKCAD4.0 图 标，就可以运行软件WKCAD4.0的主程序，进入花型设计界面。
五、WKCAD4.0工艺设计
5.2 工艺数据菜单
➢用户可根据需要选择部分工艺参数进行填写。 ➢点击“重新排列”按钮，用户可以自定义该工艺数据窗体 。
工艺数据自定义配置
五、WKCAD4.0工艺设计
5.3 原料菜单
原料特性窗体
设置原料信息
➢点击工艺→原料菜单，或标准工具栏按钮 ，弹出“原料特性”窗体。 ➢用户可在设置→原料信息菜单，自定义添加新原料到数据库。
1、强大的花型设计功能
三维场景模拟功能模块
高速经编针织物 设计模块
CAD系统 功能模块
多梳经编针织物 设计模块
贾卡经编针织物 设计模块
三维仿真功能模块
双针床经编针织物 设计模块
一、WKCAD4.0基本功能
2．新颖的花型显示功能
可供选择显示模式，可单独显示梳栉垫纱效应或贾卡花型，也可选择垫 纱贾卡复合显示；且可模拟机上状态显示整个机宽的多循环花纹。
➢在新建花型时会弹出“花型参数”对 话框。 ➢新建方式：点击文件→新建菜单；标 准工具栏按钮 ；使用快捷方式
Ctrl+N。 ➢模板：在做多梳贾卡花型时使用，模
板是某一机型在某一宽度花型时，梳栉 特性，原料参数，穿经等基本花型参数 的保存。设计新花型时若花宽与模板中 花型相同，则可采用模板，节省参数输 入与设定的时间和精力。
多梳花型
垫纱区域 垫 纱 轮 廓
四、WKCAD4.0贾卡设计
垫纱效应
(a)
(b)
(c)
贾卡包边
贾卡单线
四、WKCAD4.0贾卡设计
➢用于设定贾卡意匠图中基本颜色 的偏移信息，织
➢可迅速在大片的相同颜色区域 中覆盖上贾卡变化组织 。
五、WKCAD4.0工艺设计
5.1 花型参数菜单
目录
一、WKCAD4.0基本功能 二、 WKCAD4.0系统界面 三、 WKCAD4.0垫纱设计 四、 WKCAD4.0 五、 WKCAD4.0工艺设计 六、 WKCAD4.0参数设置 七、 WKCAD4.0
八、WKCAD4.0典型设计实例
经编技术教育部工程研究中心
一、WKCAD4.0基本功能
1.1 系统特点
工具栏
标题栏
主菜单
工具栏
花型设计区 花型存储区 穿纱区域视图
亮度调节 贾卡选色区
状态栏
组织绑定框
系统主窗口界面
二、WKCAD4.0界面
➢主菜单包括：文件、工艺、垫纱、贾卡、分析、显示、设置、输出和帮 助。 ➢亮度调节区域：设有三个滑动控制项，可分别对多梳，贾卡和底图的亮 度进行调节，从左至右亮度逐渐增加。
用并显示
➢梳栉添加
三、WKCAD4.0垫纱设计
➢普通衬纬 ➢双列衬纬 ➢成圈压纱 ➢缺垫浮线 ➢重经组织
➢梳栉移动 ➢零位移动 ➢梳栉零位移动
➢梳栉改号 ➢梳栉对调 ➢梳栉复制
三、WKCAD4.0垫纱设计
➢局部选取&替换复制&叠加复制
局部选取
原花型
➢用于选取当前选中梳栉的局 部垫纱轨迹，以移动或复制局 部花型 。选择复制后可选择 不同的镜像方式。
可以互相讨论下，但要小声点
三、WKCAD4.0垫纱设计
3.1 垫纱菜单
➢在经编CAD系统主窗体中，单击标准工具栏中的“垫纱设计”按钮 ， 即进入垫纱组织设计窗体，“垫纱菜单”和“垫纱设计工具栏”可用。
点击“标准工具条” 上的“垫纱设计”按 钮
三、WKCAD4.0垫纱设计
三、WKCAD4.0垫纱设计
