CAD中绘制建筑剖面图的方法CAD是一种广泛应用于建筑设计和制图领域的计算机辅助设计软件。
在建筑设计中，绘制建筑剖面图是非常重要的一步，它能够展示建筑物的内部结构和空间分布。
本文将介绍一种使用CAD软件来绘制建筑剖面图的方法。
首先，打开CAD软件并创建一个新的文件。
选择适当的图纸尺寸和比例，以便能够清晰地展示建筑剖面的细节。
其次，根据建筑物的平面图，在CAD中绘制出建筑物的外轮廓。
这可以通过绘制直线、圆弧和曲线来完成。
确保准确地绘制出建筑物的尺寸和形状。
接下来，根据建筑物的平面图和设计图纸，确定建筑剖面的位置和方向。
通常，剖面图是在建筑物的主立面或主要结构上绘制的。
选择适当的位置和方向，并在CAD中绘制出剖面线。
然后，根据建筑物的设计，确定剖面线上的测量点。
这些测量点可以是建筑物的关键尺寸、墙体厚度、楼层高度等。
在CAD中，使用测量工具来测量并标记这些点，以便在绘制剖面图时能够准确地确定尺寸。
接着，根据剖面线上的测量点，开始绘制建筑剖面图的细节。
使用CAD中的绘图工具，绘制墙体、楼板、窗户、门等建筑元素。
根据需要，可以使用不同的线型、线宽和填充来表示不同的材料和构造。
确保绘制出准确而清晰的建筑细节。
绘制完建筑剖面的主体部分后，可以添加更多的细节和注释。
例如，可以标记出窗户和门的尺寸、标注墙体的材料、标识出几何形状和房间用途等。
这些注释和标记能够使剖面图更具可读性和信息含量。
最后，检查和修正建筑剖面图的细节。
确保所有的尺寸和比例都是准确的，所有的图形和注释都是清晰可辨的。
如果有必要，可以使用CAD中的编辑工具来修改和调整图形和注释。
绘制建筑剖面图是一项需要耐心和技巧的工作。
通过使用CAD软件，我们能够更快速、准确地完成这项任务。
希望本文介绍的方法能够对那些在CAD中绘制建筑剖面图的人员有所帮助。
通过不断练习和探索，我们将能够成为一名优秀的建筑设计师或制图员。
让我们充分利用CAD软件的功能，创造出更精美和详细的建筑剖面图！。

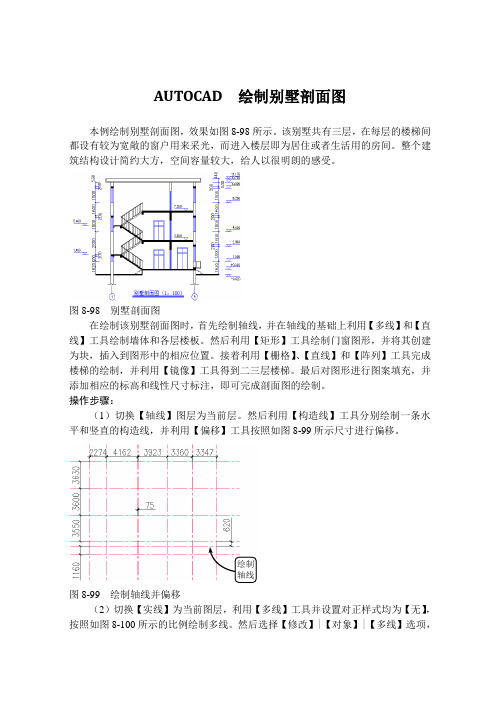

AUTOCAD 绘制别墅剖面图本例绘制别墅剖面图，效果如图8-98所示。
该别墅共有三层，在每层的楼梯间都设有较为宽敞的窗户用来采光，而进入楼层即为居住或者生活用的房间。
整个建筑结构设计简约大方，空间容量较大，给人以很明朗的感受。
图8-98 别墅剖面图在绘制该别墅剖面图时，首先绘制轴线，并在轴线的基础上利用【多线】和【直线】工具绘制墙体和各层楼板。
然后利用【矩形】工具绘制门窗图形，并将其创建为块，插入到图形中的相应位置。
接着利用【栅格】、【直线】和【阵列】工具完成楼梯的绘制，并利用【镜像】工具得到二三层楼梯。
最后对图形进行图案填充，并添加相应的标高和线性尺寸标注，即可完成剖面图的绘制。
操作步骤：（1）切换【轴线】图层为当前层。
然后利用【构造线】工具分别绘制一条水平和竖直的构造线，并利用【偏移】工具按照如图8-99所示尺寸进行偏移。
图8-99 绘制轴线并偏移（2）切换【实线】为当前图层，利用【多线】工具并设置对正样式均为【无】，按照如图8-100所示的比例绘制多线。
然后选择【修改】|【对象】|【多线】选项，利用【十字闭合】工具对多线进行整理，并利用【直线】工具进行封口。
图8-100 绘制多线并整理（3）将【轴线】图层隐藏，利用【矩形】工具以端点A 为基点，输入相对坐标（@-700，0）确定起点，绘制尺寸为13280×440的矩形。
继续利用【矩形】工具以点A 为基点，输入相对坐标（@-600，440）确定起点，绘制尺寸为13080×340的矩形，效果如图8-101所示。
图8-101 绘制房顶（4）利用【多段线】工具以多线端点B 为基点，输入相对坐标（@-418，0）确定起点，并依次输入相对坐标（@512，0）、（@73，77）、（@56，-153）、（@65，77）和（@462，0），绘制折断线。
然后利用【复制】工具将折断线向右复制移动11520，效果如图8-102所示。
图8-102 绘制折断线并复制2.整理墙线 3.直线封口移动复制 B绘制折断线 A绘制矩形（5）切换【总门窗】为当前图层，利用【矩形】和【直线】工具绘制两种不同尺寸的门。
cad剖面图的画法教程详解很多剖面图一般都是将物体剖开的，所以使用cad画的话是比较简单的。
下面就让小编告诉你怎么用cad画剖面图的方法，一起学习吧。
用cad画剖面图的方法一1.先画好建筑平面图2.打开天正软件，选择【文件布图】下的【工程管理】。
3.点【工程管理】下新建工程，建立名为“三层框架”的工程名4.用鼠标分两步点击图中所示按钮，然后根据命令行提示一步步选取5.根据命令行提示操作，对齐点均选三层楼左下角柱的同一点，以此类推，加载二三层楼6.输入三层楼信息后，注意修改层高，然后点剖面命令，根据命令行提示一步步做。
7.命令行提示执行完毕之后，右击鼠标确定，生成{剖面}。
同理立面生成亦是如此用cad画剖面图的方法二双击auto CAD 的图标，进而打开该软件左击操作窗口中的最左上角的图标，会下拉出一个菜单栏，在此菜单中点击“打开”按钮，进而打开自己要操作的图形鼠标左键单击左面“绘图工具栏”中的“图案填充”图标，进而弹出如下“图案填充和渐变色”窗口在“图案填充和渐变色”窗口中点击“图案(P)：”后的窗口，在下拉菜单中选取要填充的图案的基本形状在“图案填充和渐变色”窗口中点击“角度(G)：”和“比例(S)：”下的窗口，在下拉菜单中选取要填充的图案的基本形状的角度和显示比例左击“图案填充和渐变色”窗口中左上方的“添加：拾取点”前的加号图标，然后就会返回原图形窗口在原图形窗口中将鼠标的光标依次移动到要填充图案的区域并以此单击鼠标左键，此时选中区域的边界线会变成虚线，进而选中所要填充的区域然后，右击鼠标在弹出的菜单栏中点击“确定”按钮就会重新弹出“图案填充和渐变色”窗口，然后单击下方确定按钮就会看到选中的区域中填充了剖面线。
CAD剖面图制作步骤与技巧CAD（计算机辅助设计）软件是一种常用的工具，用于制作各种图形和设计。
其中一项常见的应用就是制作剖面图。
剖面图是指通过穿过物体并将其切割成两半来显示其内部结构的图形。
在工程、建筑设计等领域，剖面图被广泛用于展示和分析不同物体的内部结构和组成。
本文将介绍CAD剖面图制作的步骤与一些技巧。
第一步是准备工作。
在开始绘制剖面图之前，我们需要收集和准备一些相关资料和数据。
这些资料可能包括建筑平面图、房屋结构图、土壤剖面图等。
收集足够的资料可以更好地帮助我们理解和绘制剖面图。
第二步是导入相关图纸。
打开CAD软件后，我们需要将相关图纸导入到软件中。
这可以通过选择“导入”选项来完成。
根据你手头的图纸格式，选择正确的文件类型并将其导入到CAD软件中。
第三步是创建剖面图轮廓。
在CAD软件中，我们可以使用线条和曲线工具来创建剖面图的轮廓。
根据图纸上的尺寸和比例，绘制出物体的外形轮廓。
可以使用直线工具、弧线工具、圆工具等来绘制不同形状的线条。
第四步是添加物体的内部结构。
在剖面图中，我们通常需要显示物体的内部结构和组成。
在CAD软件中，我们可以使用不同的工具和命令来添加这些细节。
例如，可以使用填充工具来填充物体的不同部分，使用图案工具来表示不同材质，使用文本工具添加文字标注等。
此外，一些CAD软件还提供3D建模功能，可以更加准确地显示物体的内部结构。
第五步是调整绘图样式和比例。
在CAD软件中，我们可以根据需要对绘图样式和比例进行调整。
可以更改线条的颜色、粗细、样式，调整填充的颜色和透明度等。
此外，可以使用放大和缩小工具来调整绘图的比例，以满足具体的要求。
第六步是添加标注和注释。
剖面图通常需要添加一些标注和注释，以帮助观察者更好地理解图纸。
在CAD软件中，我们可以使用文本工具来添加文字标注，调整文字的字体、大小和位置。
另外，一些CAD 软件还提供自动标注的功能，可以根据物体的尺寸和位置自动生成标注。
cad剖面图教程CAD（计算机辅助设计）是一种广泛应用于工程设计和图形设计领域的技术工具。
CAD软件可以帮助设计师创建、修改和优化各种设计，并以图形形式呈现出来。
其中一个重要的应用是创建CAD剖面图。
在本教程中，我将向你介绍如何使用CAD软件创建剖面图，并提供一些实用的技巧和建议。
第一步是选择合适的CAD软件。
市场上有许多种CAD软件可供选择，如AutoCAD、SolidWorks等。
你可以根据自己的需求和预算选择最适合自己的软件。
一旦你选择了合适的CAD软件，你就可以开始创建剖面图了。
首先，你需要了解你要绘制的物体的外观和结构。
这可能需要你仔细观察物体或查阅相关资料。
根据你所观察到的外观和结构，你可以在CAD软件中创建一个三维模型。
第二步是选择一个适当的视图，以便从正确的角度观察物体。
你可以选择正视图、侧视图或俯视图等视图之一。
一旦你选择了一个视图，你可以开始绘制剖面图了。
第三步是使用CAD软件的工具和功能来绘制剖面图。
首先，你需要使用线条工具或绘图工具来绘制物体的外轮廓。
然后，你可以使用填充工具或着色工具来给物体上色，以更清晰地显示剖面图。
此外，你还可以使用标注工具来添加尺寸和注释，以便更好地理解和解读剖面图。
在绘制剖面图时，你需要注意以下几个方面。
首先，你需要保持图形的准确性和比例。
尽量使用CAD软件的辅助绘图工具和功能，如吸附、捕捉等，来确保图形的准确性。
此外，你还需要选择适当的比例尺，以确保绘制出的剖面图能够准确地体现物体的尺寸和比例关系。
其次，你需要保持剖面图的清晰和易读。
你可以使用不同的线型、线宽和线颜色来区分不同的元素和部分，以便更清晰地表示出剖面图的结构和组成。
此外，你还可以使用符号或图标来表示一些特定的元素或功能。
最后，你需要经常保存你的工作。
CAD软件通常具有自动保存功能，但你仍然需要定期保存你的设计，以防止意外数据损失。
总结一下，创建CAD剖面图是一项需要技巧和经验的工作。
CAD快速绘制平面剖面图的技巧在工程设计和建筑行业中，CAD（计算机辅助设计）软件已经成为必不可少的工具。
CAD软件可以帮助设计师准确地绘制平面图和剖面图，以便更好地理解和展示设计方案。
本文将介绍如何利用CAD软件快速绘制平面剖面图的技巧。
第一步：准备工作在开始绘制平面剖面图之前，我们需要先收集所需的数据和图纸。
这包括建筑平面图、地形图、基坑图等。
同时，确保你掌握了使用CAD软件的基本操作方法和工具，比如画线工具、画圆工具、剖切工具等。
第二步：导入图纸打开CAD软件，并导入你所需的图纸文件。
通常情况下，你可以通过“导入”或“打开”选项来完成这一步骤。
确保你选择了正确的图纸文件，并将其放置在合适的位置上。
第三步：绘制平面图使用CAD软件的绘图工具，根据建筑平面图绘制出建筑物的相关要素，比如墙体、门窗、楼梯等。
确保你按照比例进行绘制，并使用准确的尺寸和距离。
第四步：校准坐标系校准坐标系非常重要，因为它将帮助你准确地定位和测量平面图中各个要素的位置。
在CAD软件中，你可以使用“校准坐标系”工具来完成这一步骤。
具体操作方法可以参考CAD软件的使用手册或在线教程。
第五步：添加图层为了更好地组织和管理平面图中的各种要素，我们可以使用CAD软件的图层功能。
通过创建不同的图层，并将不同的元素分别放置在不同的图层中，可以方便地进行编辑和修改。
比如，你可以将墙体放置在一个图层中，将门窗放置在另一个图层中。
第六步：绘制剖面图当平面图绘制完毕后，我们可以开始绘制剖面图了。
选择你想要进行剖面分析的位置，并使用CAD软件的剖切工具进行剖面线的绘制。
在绘制剖面线时，你可以按照需要选择水平剖面线或垂直剖面线。
第七步：标注尺寸和高度在剖面图中，标注尺寸和高度非常重要，因为它们可以帮助读者更好地理解设计方案。
使用CAD软件的标注工具，添加尺寸和高度标注。
确保标注的准确性，并将其放置在合适的位置上。
第八步：完善细节根据需要，你可以添加更多的细节和注释，比如材料标记、建筑说明等。
CAD建筑立面和剖面图的制作CAD（Computer-Aided Design，计算机辅助设计）软件是现代建筑设计师不可或缺的工具。
在建筑设计中，立面和剖面图起着至关重要的作用，通过它们可以展示建筑的外观和内部结构。
下面将介绍一些使用CAD软件制作建筑立面和剖面图的技巧和步骤。
首先，打开CAD软件并创建一个新的文件。
选择适当的单位（如毫米、厘米或英尺）作为绘图单位，并设置好纸张大小和比例，通常使用建筑业标准的1:100或1:50比例。
接下来，绘制建筑的外观形状。
使用CAD软件提供的绘图工具，如直线、弧线、多段线等，根据建筑设计的图纸或草图，绘制建筑的外墙和窗户等元素。
可以使用精确的尺寸和比例来绘制，也可以使用CAD软件的辅助功能如吸附、对齐、偏移等来保证绘图的准确性和一致性。
绘制建筑的立面图时，要注意保持水平线的正确性。
可以使用CAD软件的参考线或对齐工具来辅助绘制。
同时，建筑立面图通常需要多个层次的细节，包括外墙的纹理、窗户的玻璃、檐口的装饰等。
可以使用CAD软件提供的填充、图案和渐变等功能来展示这些细节。
当绘制建筑的剖面图时，需要在建筑外墙上选择一个合适的剖面位置。
可以通过绘制一条剖面线来表示剖面位置，并确保它与建筑的水平线或垂直线对齐。
然后，使用CAD软件的剖面工具，沿着剖面线绘制建筑的内部结构，如楼层、墙体、楼梯、天花板和地板等。
可以使用CAD软件的截面修剪、拉伸、复制等命令来绘制和编辑剖面图的各个部分。
在绘制建筑的立面和剖面图时，还可以使用CAD软件的阵列、镜像和偏移等功能来快速复制和修改元素。
同时，可以通过输入精确的尺寸和位置来确保绘图准确无误。
此外，还可以根据需要添加文字标签、符号和注释等，以增加图纸的信息和可读性。
完成建筑的立面和剖面图后，可以使用CAD软件的打印和输出功能将图纸导出为各种格式，如PDF、图像文件或打印纸质副本。
同时，建议保存CAD文件的原始版本，以便在需要时进行修改和更新。

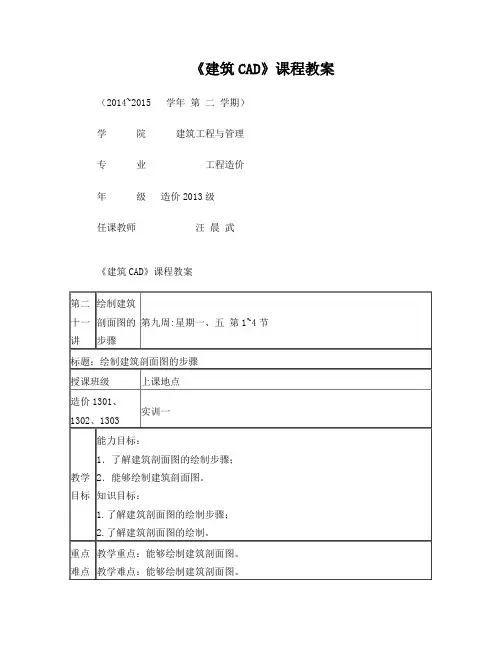

《建筑CAD》课程教案（2014~2015 学年第二学期）
学院建筑工程与管理
专业工程造价
年级造价2013级
任课教师汪晨武
《建筑CAD》课程教案
（7）绘制梁、柱和外轮廓线
为每一楼层添加梁柱，在完成所有建筑构件的绘制后，用粗实线为建筑剖面图添加外轮廓线。
（8）添加尺寸标注、标高、轴线编号和图名
添加建筑剖面图尺寸标注，调用标高图块添加标高符号，添加轴线编号等。
步骤二：绘制建筑剖面图
（1）绘制辅助轴线
（2）绘制剖面墙线
（3）绘制楼板、梁
（4）绘制楼梯、栏杆、扶手
（5）扣出门窗洞口
（6）绘制门窗
（7）填充楼板、楼梯
（8）绘制梁、柱和外轮廓线
（9）添加尺寸标注等
步骤三：任务训练
小结：简述本次课的主要内容，布置作业。
