实验一、(仿真)组合逻辑电路的设计与测试--振宇

文章标题：深度探析：组合逻辑电路的设计与测试实验1. 前言组合逻辑电路是数字电路中的重要组成部分，它在计算机领域、通信领域、工业控制等领域都有着广泛的应用。

在本文中，我们将深入探讨组合逻辑电路的设计与测试实验，旨在帮助读者更深入地理解这一主题。

2. 组合逻辑电路的基本原理组合逻辑电路由多个逻辑门按照一定的逻辑功能组成，并且没有存储功能。

其输入变量的取值和逻辑门的连接方式确定了输出变量的取值。

在组合逻辑电路中，常见的逻辑门包括与门、或门、非门等。

通过这些逻辑门的组合，可以实现各种复杂的逻辑功能。

3. 组合逻辑电路的设计方法（1）真值表法：通过列出输入变量的所有可能取值，计算输出的取值，得到真值表。

然后根据真值表来设计逻辑门的连接方式。

（2）卡诺图法：将真值表中的1和0用图形方式表示出来，然后通过化简操作，得到最简的逻辑表达式。

（3）逻辑代数法：利用逻辑代数的基本定理，将逻辑函数化简到最简形式。

4. 组合逻辑电路的测试实验组合逻辑电路的测试实验是为了验证设计的电路是否符合设计要求和功能。

常用的测试方法包括输入端给定法、输出端测量法、故障诊断法等。

在进行测试实验时，需要注意测试的充分性和有效性，避免遗漏潜在的故障。

5. 个人观点和理解组合逻辑电路的设计与测试实验是数字电路课程中非常重要的一部分，它不仅需要对逻辑门的基本原理有深入的理解，还需要具备灵活运用逻辑门的能力。

测试实验则是验证设计是否符合要求，是课程中的一次实际应用练习。

6. 总结与回顾通过本文的探讨，我们更深入地了解了组合逻辑电路的设计与测试实验。

通过对其基本原理和设计方法的分析，我们可以更好地掌握其设计和实验的要点。

在参与实验的过程中，我们也能够理解数字电路理论知识的实际应用。

结语组合逻辑电路的设计与测试实验是一门充满挑战的学科，通过不断地学习和实践，我们可以逐步掌握其中的精髓，为将来的应用打下坚实的基础。

在此，我希望读者能够在实践中不断提升自己，探索数字电路领域更多的精彩，期待你也能在这片领域中取得更多的成就。

数电仿真Multisim实验报告班级：学号：姓名：学院：实验一组合逻辑电路设计与分析一、实验目的1、掌握组合逻辑电路的特点2、利用逻辑转换仪对组合逻辑电路进行分析与设计二、实验原理组合逻辑电路是一种重要的数字逻辑电路：特点是任何时候的输出仅仅取决于同一时刻的输入信号的取值组合。

根据电路确定功能，是分析组合逻辑电路的过程，其步骤如下：组合逻辑电路→推导→逻辑表达式→化简→最简表达式→列表→真值表→分析→确定电路功能。

根据要求求解电路，是设计组合逻辑电路的过程，其步骤如下：问题提出→分析→真值表→归纳→逻辑表达式→化简变换→逻辑图。

逻辑转换仪是Multisim中常用的数字逻辑电路分析和设计仪器。

三、仿真例题1、利用逻辑转换仪对已知逻辑电路进行分析电路图如下：图1.1 待分析逻辑电路分析结果如下：图1.2 逻辑分析仪输出结果2、根据要求利用逻辑转换仪进行逻辑电路设计问题：有一火灾报警系统，设有烟感、温感和紫外线三种类型的火灾探测器。

为了防止误报警，只有当其中的两种或两种以上的探测器发出火灾探测信号时，报警系统才产生报警控制信号，试设计报警控制信号的电路。

利用逻辑分析仪分析：图1.3 经分析得到的真值表和表达式则可以得到如下电路图：A B C141310912118图1.4 最终得到的逻辑电路图四、思考题1、设计一个四人表决电路，即如果3人或3人以上同意，则通过；否则被否决。

用与非门实现。

解：用ABCD 分别表示四人的表决结果，1表示同意，0表示不同意。

则利用逻辑分析仪可以输入如下真值表，并得到如下表达式：L=ACD+ABD+ABC+BCD图1.5 逻辑分析仪得到的真值表和表达式得到如下电路图：A B C1411131123210968754图1.6 利用逻辑分析仪得到的与非门设计的表决电路2、利用逻辑转换仪对下图所示电路进行分析。

XLC1A BU1A74LS04DU1B 74LS04DU1C 74LS04DU2A 74LS00DU2B74LS00D2U3A74LS10DU3B74LS10D1436578910图1.7 待分析的逻辑电路解：通过逻辑分析仪可以得到如下结果：图1.8 逻辑分析仪输出结果=++得到逻辑表达式为：L AC BC ABC实验二 编码器、译码器电路仿真实验一、实验目的1、掌握编码器、译码器的工作原理2、常见编码器、译码器的应用 二、实验原理数字信号既可以表示数，也可以用来表示指令和信息。

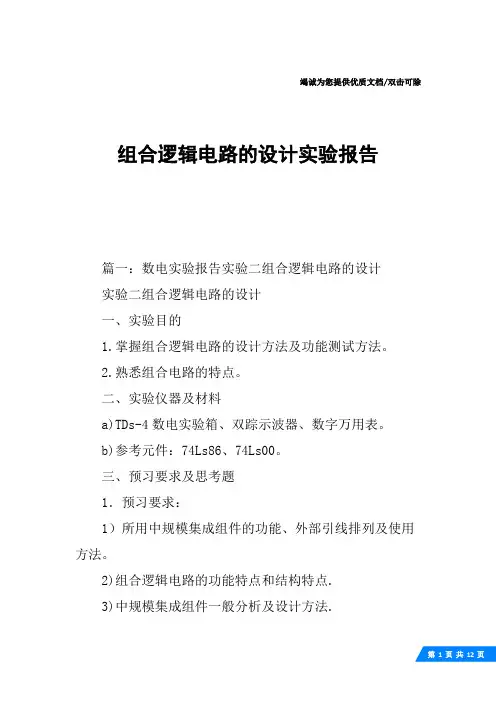

竭诚为您提供优质文档/双击可除组合逻辑电路的设计实验报告篇一：数电实验报告实验二组合逻辑电路的设计实验二组合逻辑电路的设计一、实验目的1.掌握组合逻辑电路的设计方法及功能测试方法。

2.熟悉组合电路的特点。

二、实验仪器及材料a)TDs-4数电实验箱、双踪示波器、数字万用表。

b)参考元件：74Ls86、74Ls00。

三、预习要求及思考题1．预习要求：1）所用中规模集成组件的功能、外部引线排列及使用方法。

2)组合逻辑电路的功能特点和结构特点.3)中规模集成组件一般分析及设计方法.4）用multisim软件对实验进行仿真并分析实验是否成功。

2.思考题在进行组合逻辑电路设计时，什么是最佳设计方案？四、实验原理1．本实验所用到的集成电路的引脚功能图见附录2.用集成电路进行组合逻辑电路设计的一般步骤是：1）根据设计要求，定义输入逻辑变量和输出逻辑变量，然后列出真值表；2）利用卡络图或公式法得出最简逻辑表达式，并根据设计要求所指定的门电路或选定的门电路，将最简逻辑表达式变换为与所指定门电路相应的形式；3）画出逻辑图；4）用逻辑门或组件构成实际电路，最后测试验证其逻辑功能。

五、实验内容1．用四2输入异或门（74Ls86）和四2输入与非门（74Ls00）设计一个一位全加器。

1）列出真值表,如下表2-1。

其中Ai、bi、ci分别为一个加数、另一个加数、低位向本位的进位；si、ci+1分别为本位和、本位向高位的进位。

2）由表2-1全加器真值表写出函数表达式。

3）将上面两逻辑表达式转换为能用四2输入异或门（74Ls86）和四2输入与非门（74Ls00）实现的表达式。

4）画出逻辑电路图如图2-1，并在图中标明芯片引脚号。

按图选择需要的集成块及门电路连线，将Ai、bi、ci接逻辑开关，输出si、ci+1接发光二极管。

改变输入信号的状态验证真值表。

2.在一个射击游戏中，每人可打三枪，一枪打鸟(A)，一枪打鸡（b），一枪打兔子（c）。

组合逻辑电路的设计与测试实验原理和内容大家好，今天我们来聊聊组合逻辑电路的设计与测试实验原理和内容。

组合逻辑电路是由基本的逻辑门组成的电路，它可以实现各种逻辑功能。

那么，我们该如何设计一个组合逻辑电路呢？我们需要了解逻辑门的基本原理。

接下来，我将为大家详细介绍组合逻辑电路的设计与测试实验原理和内容。

1. 组合逻辑电路的设计组合逻辑电路的设计主要包括以下几个步骤：(1)确定电路的功能需求。

在设计组合逻辑电路之前，我们需要明确电路的功能需求，这将有助于我们选择合适的逻辑门和元器件。

(2)选择合适的逻辑门。

组合逻辑电路常用的逻辑门有与门、或门、非门等。

我们需要根据功能需求选择合适的逻辑门。

(3)连接逻辑门。

将选择好的逻辑门按照一定的顺序和方式连接起来，形成一个完整的组合逻辑电路。

(4)进行仿真和验证。

在实际搭建组合逻辑电路之前，我们可以使用仿真软件对其进行模拟，以检查电路设计的正确性。

如果仿真结果符合预期，那么我们就可以开始实际搭建组合逻辑电路了。

2. 组合逻辑电路的测试实验组合逻辑电路的测试实验主要包括以下几个步骤：(1)搭建组合逻辑电路。

在测试实验之前，我们需要根据设计图纸搭建出组合逻辑电路。

(2)输入信号。

为组合逻辑电路提供输入信号，观察输出结果是否符合预期。

(3)分析结果。

分析组合逻辑电路的实际输出结果，判断其是否满足功能需求。

如果输出结果不符合预期，那么我们需要进一步分析原因，找出问题所在。

(4)调整优化。

根据分析结果，对组合逻辑电路进行调整优化，使其性能更加优越。

通过以上步骤，我们可以完成组合逻辑电路的设计与测试实验。

实际操作过程中可能会遇到各种问题，但只要我们勇于尝试、不断学习，就一定能够克服困难，取得成功。

组合逻辑电路的设计与测试实验是一个充满挑战和乐趣的过程。

希望大家在学习过程中，能够充分发挥自己的想象力和创造力，设计出更多有趣的组合逻辑电路，为科技发展做出贡献。

谢谢大家！。
