关于网络变压器的四项频率特性简介

网络变压器简介网络变压器具体有T1/E1隔离变压器；ISDN/ADSL接口变压器；VDSL 高通/低通滤波器模块、接口变压器；T3/E3、SDH、64KBPS接口变压器；10/100BASE、1000BASE-TX网络滤波器；RJ45集成变压器；还可根据客户需要设计专用变压器。

产品主要应用于：高性能数字交换机；SDH/ATM传输设备；ISDN、ADSL、VDSL、POE受电设备综合业务数字设备；FILT光纤环路设备；以太网交换机等等,如裕泰电子的YL18-2050S，YL18-3002S等比较常见!数据泵是消费级PCI网卡上都具备的设备，数据泵也被叫做网络变压器或可称为网络隔离变压器。

它在一块网卡上所起的作用主要有两个，一是传输数据，它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接网线的另外一端;一是隔离网线连接的不同网络设备间的不同电平，以防止不同电压通过网线传输损坏设备。

除此而外，数据汞还能对设备起到一定的防雷保护作用。

编辑本段网络变压器在以太网中的作用在以太网设备中，通过PHY接RJ45时，中间都会加一个网络变压器。

有的变压器中心抽头接到地。

而且接电源时，电源值又可以不一样，3.3V，2.5V，1.8V都有。

这个变压器的作用分析如下：1、中间抽头为什么有些接电源？有些接地？这个主要是与使用的PHY 芯片UTP口驱动类型决定的，这种驱动类型有两种，电压驱动和电流驱动。

电压驱动的就要接电源；电流驱动的就直接接个电容到地即可！所以对于不同的芯片，中心抽头的接法，与PHY是有密切关系的，具体还要参看芯片的datasheet和参考设计了。

2、为什么接电源时，又接不同的电压呢？这个也是所使用的PHY芯片资料里规定的UTP端口电平决定的。

决定的什么电平，就得接相应的电压了。

即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。

3.这个变压器到底是什么作用呢，可不可以不接呢。

变压器技术参数与指标变压器技术参数是了解变压器的一项重要指标，你要使用该变压器就必须要了解到它的参数，这样才能用对它，而不会发生事故。

因此对从事变压器的新手们了解分析变压器的参数非常关键，以下是我对变压器参数的一些认识。

对不同类型的变压器都有相应的技述要求，可用相应的技述参数表示.如电源变压器的主要技述参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能，对于一般低频变压器的主要技述参数是：变压比、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等.A.电压比：变压器两组线圈圈数分别为N1和N2，N1为初级，N2为次级.在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势.当N2>N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2 式中n称为电压比(圈数比).当nN2，V1>V2，该变压器为降压变压器.反之则为升压变压器.B.变压器的效率：在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即η= x100%式中η为变压器的效率;P1为输入功率，P2为输出功率.当变压器的输出功率P2等于输入功率P1时，效率η等于100%，变压器将不产生任何损耗.但实际上这种变压器是没有的.变压器传输电能时总要产生损耗，这种损耗主要有铜损和铁损.铜损是指变压器线圈电阻所引起的损耗.当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗.由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损.变压器的铁损包括两个方面.一是磁滞损耗，当交流电流通过变压器时，通过变压器硅钢片的磁力线其方向和大小随之变化，使得硅钢片内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗.另一是涡流损耗，当变压器工作时.铁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流.涡流的存在使铁芯发热，消耗能量，这种损耗称为涡流损耗.变压器的效率与变压器的功率等级有密切关系，通常功率越大，损耗与输出功率就越小，效率也就越高.反之，功率越小，效率也就越低.怎样判别电源变压器参数电源变压器标称功率、电压、电流等参数的标记，日久会脱落或消失。

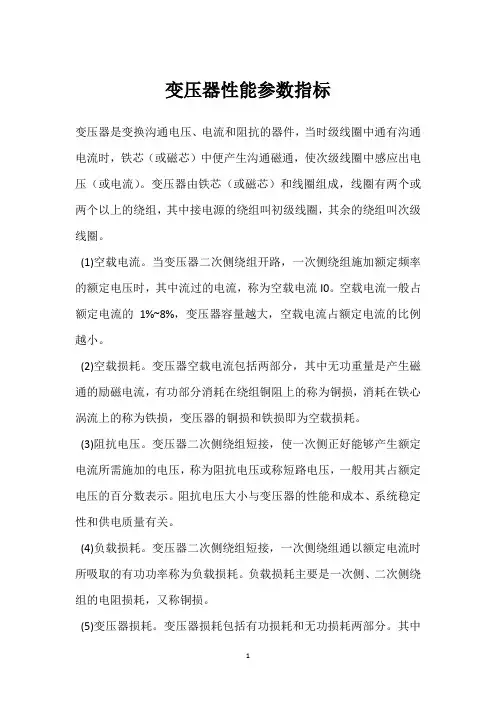

变压器性能参数指标变压器是变换沟通电压、电流和阻抗的器件，当时级线圈中通有沟通电流时，铁芯（或磁芯）中便产生沟通磁通，使次级线圈中感应出电压（或电流）。

变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

(1)空载电流。

当变压器二次侧绕组开路，一次侧绕组施加额定频率的额定电压时，其中流过的电流，称为空载电流I0。

空载电流一般占额定电流的1%~8%，变压器容量越大，空载电流占额定电流的比例越小。

(2)空载损耗。

变压器空载电流包括两部分，其中无功重量是产生磁通的励磁电流，有功部分消耗在绕组铜阻上的称为铜损，消耗在铁心涡流上的称为铁损，变压器的铜损和铁损即为空载损耗。

(3)阻抗电压。

变压器二次侧绕组短接，使一次侧正好能够产生额定电流所需施加的电压，称为阻抗电压或称短路电压，一般用其占额定电压的百分数表示。

阻抗电压大小与变压器的性能和成本、系统稳定性和供电质量有关。

(4)负载损耗。

变压器二次侧绕组短接，一次侧绕组通以额定电流时所吸取的有功功率称为负载损耗。

负载损耗主要是一次侧、二次侧绕组的电阻损耗，又称铜损。

(5)变压器损耗。

变压器损耗包括有功损耗和无功损耗两部分。

其中有功损耗主要由绕组电阻（铜损）和涡流损耗（铁损）构成；无功损耗包含了产生主磁通的空载电流及消耗在一次侧、二次侧绕组的漏磁电抗上的损耗。

(6)变压器效率。

又称变压器的电能利用率。

它是变压器输出有功功率与输入有功功率之比，常用百分数表示，即η=P2/P1×100%。

式中：P2为输出有功功率；P1为输入有功功率。

电源变压器的特性参数1 工作频率变压器铁芯损耗与频率关系很大，故应依据使用频率来设计和使用，这种频率称工作频率。

2 额定功率在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。

3 额定电压指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。

4 电压比指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区分。

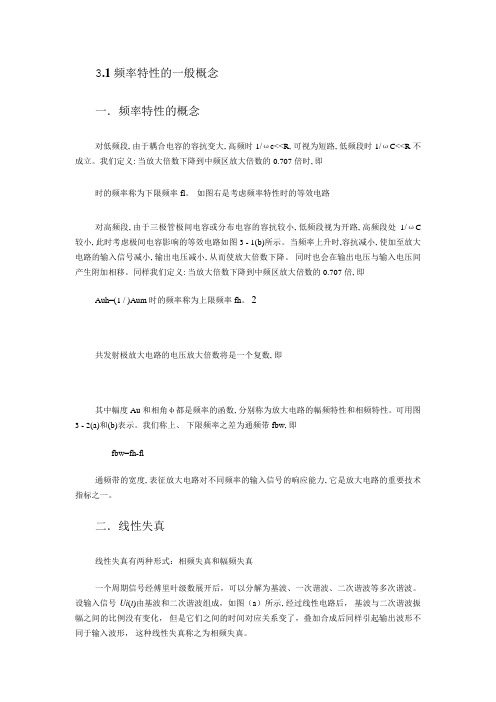

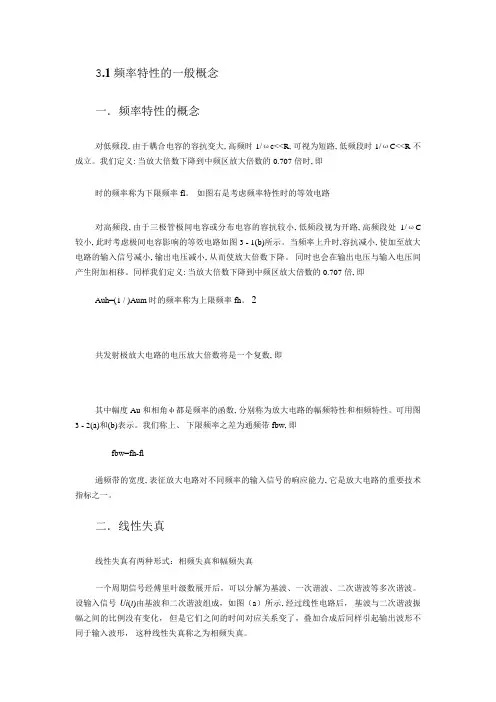

3.1 频率特性的一般概念一．频率特性的概念对低频段, 由于耦合电容的容抗变大, 高频时1/ωc<<R, 可视为短路, 低频段时1/ωC<<R不成立。

我们定义: 当放大倍数下降到中频区放大倍数的0.707倍时, 即时的频率称为下限频率fl。

如图右是考虑频率特性时的等效电路对高频段, 由于三极管极间电容或分布电容的容抗较小, 低频段视为开路, 高频段处1/ωC 较小, 此时考虑极间电容影响的等效电路如图3 - 1(b)所示。

当频率上升时,容抗减小, 使加至放大电路的输入信号减小, 输出电压减小, 从而使放大倍数下降。

同时也会在输出电压与输入电压间产生附加相移。

同样我们定义: 当放大倍数下降到中频区放大倍数的0.707倍, 即Auh=(1 / )Aum时的频率称为上限频率fh。

2共发射极放大电路的电压放大倍数将是一个复数, 即其中幅度Au和相角φ都是频率的函数, 分别称为放大电路的幅频特性和相频特性。

可用图3 - 2(a)和(b)表示。

我们称上、下限频率之差为通频带fbw, 即fbw=fh-fl通频带的宽度, 表征放大电路对不同频率的输入信号的响应能力, 它是放大电路的重要技术指标之一。

二．线性失真线性失真有两种形式：相频失真和幅频失真一个周期信号经傅里叶级数展开后，可以分解为基波、一次谐波、二次谐波等多次谐波。

设输入信号Ui(t)由基波和二次谐波组成，如图（a）所示, 经过线性电路后，基波与二次谐波振幅之间的比例没有变化，但是它们之间的时间对应关系变了，叠加合成后同样引起输出波形不同于输入波形，这种线性失真称之为相频失真。

线性失真的第一种形式如图（b）所示。

假设输入波形Ui(t)仅由基波、二次谐波构成，它们之间的振幅比例为10∶6，如图（b）上所示。

该输入波形经过线性放大电路后，由于放大电路对不同频率信号的不同放大倍数，使得这些信号之间的比例发生了变化，变成了10∶3，这二者累加后所得的输出信号Uo(t)如图(b)下所示。

高频变压器参数1. 引言高频变压器通常用于交流电变换和能量传递。

它们在各种电子设备中被广泛使用，如无线电、电视和计算机等。

了解高频变压器的参数对于设计和选择适合特定应用的变压器至关重要。

本文将介绍高频变压器的一些主要参数，包括额定电压、频率、效率、损耗等。

2. 额定电压额定电压是指高频变压器设计用于的最高电压值。

变压器的绝缘系统必须能够承受额定电压，以确保安全和可靠的运行。

额定电压通常以伏特（V）为单位，并以二次侧（输出端）为参考。

3. 频率在高频变压器中，频率是电源输入的基本参数之一。

它以赫兹（Hz）为单位，并表示电源中交流电的周期数。

高频变压器通常用于工业或通信设备中，其频率可以在几十至数百千赫兹之间变化。

4. 磁芯材料磁芯是高频变压器中的重要组成部分，用于集中磁场并增加变压器的效率。

常见的磁芯材料包括铁氧体、铁氧体合金和硅钢片。

选择合适的磁芯材料取决于变压器的应用需求、成本和性能等因素。

5. 空载损耗和短路损耗空载损耗是指在没有负载时，变压器吸收的电功率。

它主要由磁芯中的涡流损耗和铜线电阻导致的电流产生的焦耳热损耗组成。

短路损耗是指在额定电流下，变压器输出端短路时产生的电功率损耗。

这两种损耗通常以瓦特（W）为单位，并影响变压器的热量和效率。

6. 效率效率是衡量高频变压器传输能量效率的指标。

它表示变压器的输出功率与输入功率之间的比率。

高效的变压器能够最大限度地减少能量损耗，并通过最小化热量产生来提高效率。

7. 温升温升是指在额定负载下，高频变压器达到稳定工作温度时，其温度增加的程度。

保持变压器的正常工作温度是非常重要的，过高的温度可能导致设备损坏或降低寿命。

8. 封装和排热高频变压器通常需要适当的封装和散热设计来确保其正常运行。

封装可以防止灰尘、湿气和其他外部环境因素对变压器的影响，而排热系统则有助于散热并维持适当的工作温度。

9. 结论高频变压器的参数对于设计和选择适合特定应用的变压器至关重要。

变压器、电感器、线圈等磁性元件各项测量参数说明1．圈数比TR：初次级绕线的比例，检测变压器绕线匝数比及耦合系数。

2．相位PH：绕线方向。

检测变压器主次级的绕线方向。

3．电感量Lx：电压与电流时间变化率的比例系数（e=L）。

检测铁芯的导磁系数µ、机械尺寸、完整性以及绝对绕线圈数。

4．电感量Lx重叠DC Bais：检测铁芯的磁饱和特性。

5．漏电感LK：漏磁束切割形成的等效电感量。

检测铁芯的导磁系数µ以及绕线形成的耦合系数。

6．品质因素Q：电感的感抗（2πfL）与电阻（ACR）之比。

7．线圈间分布电容量Cp：线圈间杂散静电容。

检测线圈间的距离、绝缘材料及隔离设计。

8．直流电阻DCR：铜线电阻。

检测PIN焊点、铜线材料、设计线长、断短路等。

9．交流电阻ACR：铜线电阻加上磁滞损失及涡流损失造成的等效电阻。

除了检测铜线外，还检测铁芯材料的磁化及绝缘。

10．阻抗Zx：变压器的交流绝对阻抗。

11．平衡BL：变压器绕组中某两组之间的平衡测试。

检测电感平衡、漏感平衡、电阻平衡。

12．出脚短路PS：不导通出脚之间的短路。

检测线圈间的漆包或焊锡造成的短路。

变压器测量常见问题处理1. 变压器电感测量值与验收厂商之测量值相差较大，造成退货。

当生产商使用仪器与验收厂商所使用仪器系统不同时，若产品本身呈非线性特性或设定测试范围超出线性范围（生产或验收厂商），有可能因测试电流（磁场强度）大小不同而得到不同的测量结果。

处理方法为供求双方应使用相同测试电流模式。

2. 电感、直流电阻（DCR）或圈数比测量误差。

一般测量误差均来自接触不良或测试频率超过线圈之谐振频率。

造成这种接触不良大概有以下几种情形： ①变压器出脚变形、弯曲。

处理方法为加强整脚作业或调整治具推力。

②变压器出脚上附着绝缘漆。

处理方法为测试前先进行去除油漆作业，保证出脚洁净。

③治具气压不足，推柄松动或调整不妥。

处理方法为定期检查气压，合理调整推柄距离。

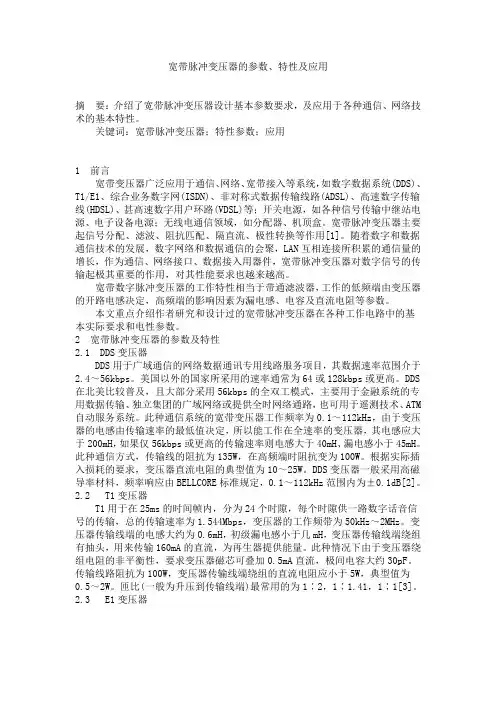

宽带脉冲变压器的参数、特性及应用摘要：介绍了宽带脉冲变压器设计基本参数要求，及应用于各种通信、网络技术的基本特性。

关键词：宽带脉冲变压器；特性参数；应用1 前言宽带变压器广泛应用于通信、网络、宽带接入等系统，如数字数据系统(DDS)、T1/E1、综合业务数字网(ISDN)、非对称式数据传输线路(ADSL)、高速数字传输线(HDSL)、甚高速数字用户环路(VDSL)等；开关电源，如各种信号传输中继站电源、电子设备电源；无线电通信领域，如分配器、机顶盒。

宽带脉冲变压器主要起信号分配、滤波、阻抗匹配、隔直流、极性转换等作用[1]。

随着数字和数据通信技术的发展，数字网络和数据通信的会聚，LAN互相连接所积累的通信量的增长，作为通信、网络接口、数据接入用器件，宽带脉冲变压器对数字信号的传输起极其重要的作用，对其性能要求也越来越高。

宽带数字脉冲变压器的工作特性相当于带通滤波器，工作的低频端由变压器的开路电感决定，高频端的影响因素为漏电感、电容及直流电阻等参数。

本文重点介绍作者研究和设计过的宽带脉冲变压器在各种工作电路中的基本实际要求和电性参数。

2 宽带脉冲变压器的参数及特性2.1 DDS变压器DDS用于广域通信的网络数据通讯专用线路服务项目，其数据速率范围介于2.4～56kbps。

美国以外的国家所采用的速率通常为64或128kbps或更高。

DDS 在北美比较普及，且大部分采用56kbps的全双工模式，主要用于金融系统的专用数据传输、独立集团的广域网络或提供全时网络通路，也可用于遥测技术、ATM 自动服务系统。

此种通信系统的宽带变压器工作频率为0.1～112kHz，由于变压器的电感由传输速率的最低值决定，所以能工作在全速率的变压器，其电感应大于200mH，如果仅56kbps或更高的传输速率则电感大于40mH、漏电感小于45mH。

此种通信方式，传输线的阻抗为135W，在高频端时阻抗变为100W。

根据实际插入损耗的要求，变压器直流电阻的典型值为10～25W。

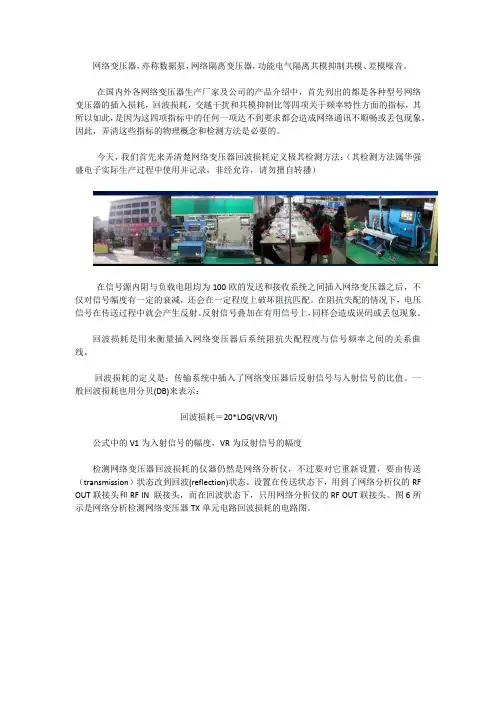

网络变压器，亦称数据泵，网络隔离变压器，功能电气隔离共模抑制共模、差模噪音。

在国内外各网络变压器生产厂家及公司的产品介绍中，首先列出的都是各种型号网络变压器的插入损耗，回波损耗，交越干扰和共模抑制比等四项关于频率特性方面的指标，其所以如此，是因为这四项指标中的任何一项达不到要求都会造成网络通讯不顺畅或丢包现象，因此，弄清这些指标的物理概念和检测方法是必要的。

今天，我们首先来弄清楚网络变压器回波损耗定义极其检测方法：（其检测方法属华强盛电子实际生产过程中使用并记录，非经允许，请勿擅自转播）在信号源内阻与负载电阻均为100欧的发送和接收系统之间插入网络变压器之后，不仅对信号幅度有一定的衰减，还会在一定程度上破坏阻抗匹配。

在阻抗失配的情况下，电压信号在传送过程中就会产生反射。

反射信号叠加在有用信号上，同样会造成误码或丢包现象。

回波损耗是用来衡量插入网络变压器后系统阻抗失配程度与信号频率之间的关系曲线。

回波损耗的定义是：传输系统中插入了网络变压器后反射信号与入射信号的比值。

一般回波损耗也用分贝(DB)来表示：回波损耗＝20*LOG(VR/VI)公式中的V1为入射信号的幅度，VR为反射信号的幅度检测网络变压器回波损耗的仪器仍然是网络分析仪，不过要对它重新设置，要由传送（transmission）状态改到回波(reflection)状态。

设置在传送状态下，用到了网络分析仪的RF OUT联接头和RF IN 联接头，而在回波状态下，只用网络分析仪的RF OUT联接头。

图6所示是网络分析检测网络变压器TX单元电路回波损耗的电路图。

在检测之前要对检测系统进行校正，在回波状态下校正有3个步骤：第一步开路（OPEN）校正：校正方法是取走图6中的待测网络变压器和100欧电阻，合平衡－－非平衡50欧/100欧阻抗转换器右端处于开路状态第二步短路(SHORT)校正。

校正方法是在第一步的基础上，用短导线将平衡——非平衡50欧/100欧阻抗转换器右端的两联接头短路第三步标准负载（LOAD）校正。
