电气回路二次识图

3、各导线、端子都有统一规定的回路编号和标号，便于分类查线、施工和维修。展开图是安装、调试和检修的重要技术图纸，也是绘制安装接线图的主要依据。
基本看图方法
看二次图的方法
二次接线的最大特点是其设备、元件的动作严格按照设计的先后顺序进行，其逻辑性很强，所以读图时只需要按一定的规律进行，便会显得条理清楚，易读易记。
1、二次接线和一次接线的相关部分画在一起，且电气元件以整体的形式表示（线圈与触点画在一起），能表明各二次设备的构成、数量及电气连接情况，图形直观形象，便于设计构思和记忆。
2、用统一的图形和文字符号表示，按动作顺序画出，便于分析整套装置的动作原理，是绘制展开接线图等其它工程图的原始依据。
3、其缺点是不能表明元件的内部接线、端子标号及导线连接方法等，因此不能作为施工图纸。
N491~N499
L491~L499
TA10
A501~A509
B501~B509
C501~C509
N501~N509
L501~L509
TA19
A591~A599
B591~B599
C591~C599
N591~N599
L591~L599
保护装置及测量表计的电压回路
TV
A691~A609
B691~B609
C401~C409
N401~N409
L401~L409
TA1
A411~A419
B411~B419
C411~C419
N411~N419
L411~L419
TA2
A421~A429
B421~B429
C421~C429
N421~N429
L421~L429
TA9
A491~A499

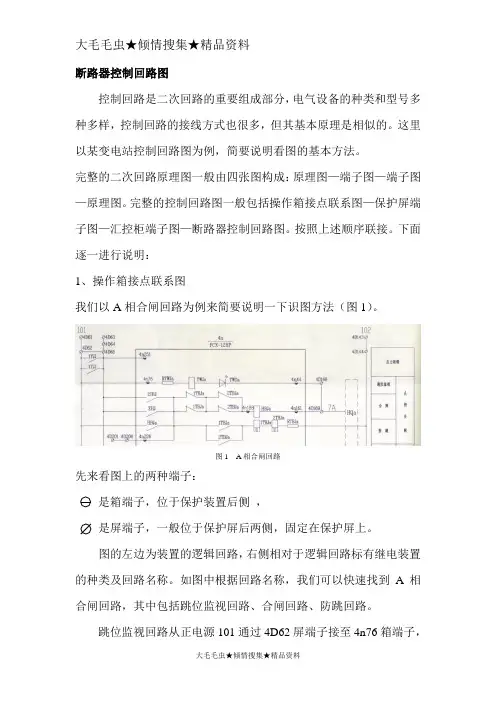

二次回路识图之断路器控制

ቤተ መጻሕፍቲ ባይዱ
• 图中所示控制回路采取了电气“防跳”接线。其KL为跳跃闭锁继电器，它有两个线圈，一个电流启动线圈，串于跳闸回路中；另一个电压保护线圈，经过自身常开触点KL1与合闸接触器线圈并联。此外在合闸回路中还串有常闭触点KL2，其工作原理如下： • 当利用控制开关（SA）或自动装置（KM1）进行合闸时，若合在故障线上，保护将动作，KOM触点闭合，使断路器跳闸。跳闸回路接通的同时，KL电流线圈带电，KL动作，其常闭触点KL2断开合闸回路，常开触点KL1接通KL的电压自保持线圈。此时，若合闸脉冲未解除（如SA未复归或KM1卡住等），则 KL电压自保持线圈通过触点SA5-8或KM1的触点实现自保持，使KL2长期打开，可靠地断开合闸回路，使断路器不能再次合闸。只有当合闸脉冲解除（即KM1断开或SA5-8切断），KL 的电压自保持线圈断电后，回路才能恢复至正常状态。

《二次回路识图》课件
