断路器控制回路的基本要求

1、控制回路的基本要求开始学习控制回路之前，我们先了解一下控制回路需要具备哪些基本的功能：（1）能进行手动跳合闸和由保护和自动装置的跳合闸；（2）具有防止断路器多次重复动作的防跳回路；（3）能反映断路器位置状态；（4）能监视下次操作时对应跳合闸回路的完好性；（5）有完善的跳、合闸闭锁回路；2、典型的控制回路根据控制回路的几点基本要求，我们以10kV的PSL641保护装置为例，分为五个步骤，一步步搭建基本的控制回路，并了解每个部分的作用。

（1）跳闸与合闸回路首先，能够完成保护装置的跳合闸是控制回路最基本的功能。

这个功能的实现很简单，回路如下图所示。

假定断路器在合闸状态，断路器辅助接点DL常开接点闭合。

当保护装置发跳闸命令，TJ闭合时，正电源-> TJ-> LP1-> DL-> TQ-> 负电源构成回路。

跳闸线圈TQ得电，断路器跳闸。

合闸过程同理。

分闸到位后，DL常开接点断开跳闸回路。

DL常闭接点闭合，为下一次操作对应的合闸回路做好准备。

利用DL常开接点断开跳闸电流，一是为了防止TJ粘连造成TQ烧坏（因为TQ的热容量是按短时通电来设计的）；二是因为如果由TJ来断开合闸电流，由于TJ接点的断弧容量不够，容易造成TJ接点烧坏（HJ也是一样的道理），这就为下一次保护跳闸（或合闸）埋下了隐患且不易被发现。

（2）跳闸/合闸保持回路为了防止TJ先于DL辅助接点断开（如开关拒动等情况），我们增加了“跳闸自保持回路”。

该回路可以起到保护出口接点TJ以及可靠跳闸的作用。

增加的部分用红色标记，R 在Ω左右。

当分闸电流流过TBJ时，TBJ动作，TBJ1闭合自保持，直到DL断开分闸电流。

这时无论TJ是否先于DL断开，都不会影响断路器分闸，也不会烧坏TJ。

（3）防跳回路TBJ我们有时也叫它“防跳继电器”。

这是因为它有另一个非常重要的功能：防跳。

防跳的概念：所谓的防跳，并不是“防止跳闸”，而是“防止跳跃”。

第八章变电所二次回路和自动装置8-1 变电所二次回路按功能分为哪几部分各部分的作用是什么答：变电所二次回路按功能分为断路器控制回路、信号回路、保护回路、监测回路、自动控制回路及操作电源回路等。

①断路器控制回路的主要功能是对断路器进行通、断操作，当线路发生短路故障时，相应继电保护动作，接通断路器控制回路中的跳闸回路，使断路器跳闸，起动信号回路发出声响和灯光信号。

②信号回路是用来指示一次电路设备运行状态的二次回路。

信号按用途分，有断路器位置信号、事故信号和预告信号。

③保护回路是用来对变电所设备进行保护。

④监视和测量回路是用来对变电所各线路进行监视和测量，以满足电气设备安全运行的需要。

⑤自动控制回路是用来实现自动重合闸和备用电源自动投入。

⑥操作电源回路是用来提供断路器控制回路、信号回路、保护回路、监测回路、自动控制回路等所需的电源。

8-2 二次回路图主要有哪些内容各有何特点答：二次回路图主要有二次回路原理图、二次回路展开图、二次回路安装接线图。

①二次回路原理图主要是用来表示继电保护、断路器控制、信号等回路的工作原理，在该图中一、二次回路画在一起，继电器线圈和其触点画在一起，有利于叙述工作原理，但由于导线交叉太多，它的应用受到一定的限制。

②二次回路展开图将二次回路中的交流回路与直流回路分开来画。

交流回路又分为电流回路和电压回路，直流回路又有直流操作回路与信号回路，在展开图中继电器线圈和触点分别画在相应的回路，用规定的图形和文字符号表示。

③二次回路安装接线图画出了二次回路中各设备的安装位置及控制电缆和二次回路的连接方式，是现场施工安装、维护必不可少的图纸。

8-3 操作电源有哪几种，直流操作电源又有哪几种各有何特点答：二次回路的操作电源主要有直流操作电源和交流操作电源两类，直流操作电源有蓄电池和硅整流直流电源两种。

蓄电池主要有铅酸蓄电池和镉镍蓄电池两种。

①铅酸蓄电池具有一定危险性和污染性，需要专门的蓄电池室放置，投资大。

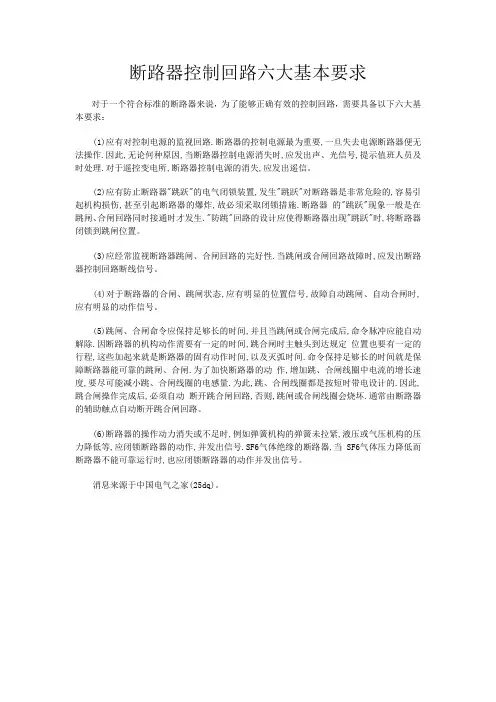

断路器控制回路六大基本要求对于一个符合标准的断路器来说，为了能够正确有效的控制回路，需要具备以下六大基本要求：(1)应有对控制电源的监视回路.断路器的控制电源最为重要,一旦失去电源断路器便无法操作.因此,无论何种原因,当断路器控制电源消失时,应发出声、光信号,提示值班人员及时处理.对于遥控变电所,断路器控制电源的消失,应发出遥信。

(2)应有防止断路器"跳跃"的电气闭锁装置,发生"跳跃"对断路器是非常危险的,容易引起机构损伤,甚至引起断路器的爆炸,故必须采取闭锁措施.断路器的"跳跃"现象一般是在跳闸、合闸回路同时接通时才发生."防跳"回路的设计应使得断路器出现"跳跃"时,将断路器闭锁到跳闸位置。

(3)应经常监视断路器跳闸、合闸回路的完好性.当跳闸或合闸回路故障时,应发出断路器控制回路断线信号。

(4)对于断路器的合闸、跳闸状态,应有明显的位置信号,故障自动跳闸、自动合闸时,应有明显的动作信号。

(5)跳闸、合闸命令应保持足够长的时间,并且当跳闸或合闸完成后,命令脉冲应能自动解除.因断路器的机构动作需要有一定的时间,跳合闸时主触头到达规定位置也要有一定的行程,这些加起来就是断路器的固有动作时间,以及灭弧时间.命令保持足够长的时间就是保障断路器能可靠的跳闸、合闸.为了加快断路器的动作,增加跳、合闸线圈中电流的增长速度,要尽可能减小跳、合闸线圈的电感量.为此,跳、合闸线圈都是按短时带电设计的.因此,跳合闸操作完成后,必须自动断开跳合闸回路,否则,跳闸或合闸线圈会烧坏.通常由断路器的辅助触点自动断开跳合闸回路。

(6)断路器的操作动力消失或不足时,例如弹簧机构的弹簧未拉紧,液压或气压机构的压力降低等,应闭锁断路器的动作,并发出信号.SF6气体绝缘的断路器,当SF6气体压力降低而断路器不能可靠运行时,也应闭锁断路器的动作并发出信号。

关于进一步规范断路器远方就地切换控制回路设计及运行要求的通知Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】中国南方电网有限责任公司文件南方电网调〔2010〕8号关于进一步规范断路器“远方/就地”切换控制回路设计及运行要求的通知超高压公司、调峰调频公司，各省公司：为进一步规范断路器“远方/就地”切换控制回路的设计，加强断路器“远方/就地”控制回路的运行管理，保障运行、检修人员的人身安全，防止就地操作断路器时保护控制回路断开引起的保护拒动，现对断路器“远方/就地”控制回路的设计及运行提出以下要求：一、断路器“远方/就地”切换控制回路设计要求1、保护和监控系统分、合断路器，应经“远方/就地”切换开关控制，并能对保护分、合闸回路完好性进行有效监视。

当“远方/就地”切换开关置于“远方”位置时，保护和监控系统才可对断路器进行分、合闸操作；当断路器检修，“远方/就地”切换开关置于“就地”位置时，断开保护和监控系统分、合断路器的控制回路，断路器由现地操作，有效保障检修人员的人身安全。

2、断路器就地合闸操作，宜经断路器两侧刀闸位置闭锁。

在就地手合回路中，宜串接断路器两侧刀闸辅助接点，仅当断路器两侧的刀闸同时拉开时，才允许就地手合操作。

断路器“远方/就地”切换控制回路接线示意图及就地手合回路刀闸辅助接点闭锁关系分别见附件1、附件2。

二、相关运行要求1、除冷备用及检修状态外，严禁在就地进行分、合闸操作。

2、保护和监控系统分、合闸回路经“远方/就地”切换开关控制的断路器，在正常运行及热备用状态时，严禁将断路器控制模式切换至“就地”。

3、保护和监控系统分、合闸回路部分或全部未经“远方/就地”切换开关控制的断路器，在断路器检修且本体有人工作时，严禁进行保护带断路器传动试验和远方分、合闸操作。

4、运行人员应高度重视告警信号，出现断路器控制回路断线等告警时，应立即处理。

运行设备出现断路器控制回路断线告警时，经确认且异常短时无法处理，应尽快停运断路器；待投运设备出现断路器控制回路断线告警时，若异常未处理，严禁操作断路器合闸。

断路器控制回路的基本要求一、引言断路器控制回路是现代电力系统中的重要组成部分，它负责在电力系统中控制和保护电路的正常运行。

断路器控制回路的设计和要求直接关系到电力系统的安全可靠运行。

本文将从多个方面探讨断路器控制回路的基本要求。

二、断路器控制回路的作用和组成断路器控制回路主要用于控制电力系统中的断路器，以实现对电路的开关和保护功能。

它由多个组成部分组成，包括信号输入模块、处理逻辑单元、驱动电路和断路器等。

2.1 信号输入模块信号输入模块用于接收来自电力系统的信号，并将其转换为数字信号或模拟信号输入给处理逻辑单元。

这些信号主要包括开关信号、保护信号和故障信号等。

2.2 处理逻辑单元处理逻辑单元是断路器控制回路的核心部分，主要负责逻辑运算、判断和决策。

它根据接收到的信号进行处理，并根据设定的逻辑关系来控制断路器的操作。

2.3 驱动电路驱动电路用于将处理逻辑单元输出的控制信号转换为断路器操作所需的电信号。

它可以将低电平信号转换为高电平信号，以满足断路器的控制要求。

2.4 断路器断路器是控制回路的最终执行部分，它根据驱动电路提供的控制信号，对电路进行断开或闭合操作。

断路器具有快速、可靠地进行开关操作的能力，以及对电路故障进行保护的功能。

三、断路器控制回路的基本要求断路器控制回路的设计应满足以下基本要求，以确保电力系统的安全可靠运行。

3.1 功能可靠性断路器控制回路应能够准确、可靠地控制和保护电路。

在接收到开关信号、保护信号或故障信号后，处理逻辑单元应能够进行相应的逻辑判断，并产生正确的控制信号。

驱动电路应能够准确地将控制信号转换为断路器操作所需的电信号。

断路器应能够快速地进行开关操作，并正常地执行保护功能。

3.2 灵活性和可扩展性断路器控制回路的设计应具有一定的灵活性和可扩展性。

它应能够适应不同类型的断路器和电力系统，并能够满足不同的控制要求。

同时，它应具备良好的兼容性，以便与其他系统进行联动控制。

3.3 安全性和稳定性断路器控制回路应具备高度的安全性和稳定性。

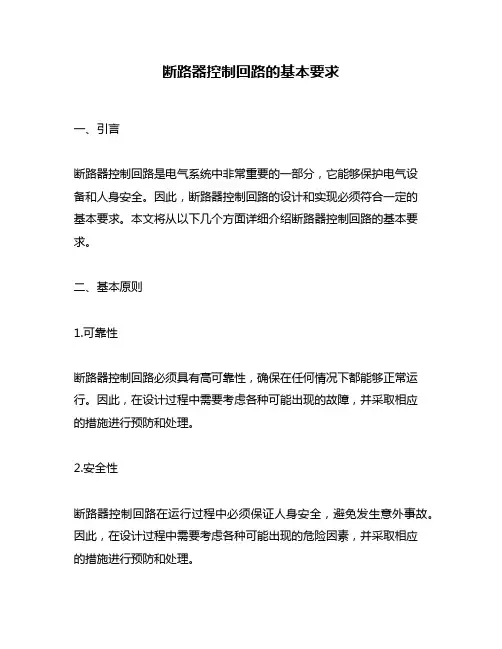

断路器控制回路的基本要求一、引言断路器控制回路是电气系统中非常重要的一部分，它能够保护电气设备和人身安全。

因此，断路器控制回路的设计和实现必须符合一定的基本要求。

本文将从以下几个方面详细介绍断路器控制回路的基本要求。

二、基本原则1.可靠性断路器控制回路必须具有高可靠性，确保在任何情况下都能够正常运行。

因此，在设计过程中需要考虑各种可能出现的故障，并采取相应的措施进行预防和处理。

2.安全性断路器控制回路在运行过程中必须保证人身安全，避免发生意外事故。

因此，在设计过程中需要考虑各种可能出现的危险因素，并采取相应的措施进行预防和处理。

3.经济性断路器控制回路在设计和实现过程中必须考虑经济效益，尽可能降低成本，并确保功能完备。

三、基本要求1.选择合适的断路器选择合适的断路器是断路器控制回路设计中非常重要的一步。

需要根据电气设备的额定电压、额定电流和负载类型等因素来选择合适的断路器。

同时，还需要考虑断路器的故障保护能力和操作特性等因素。

2.设计合理的控制回路设计合理的控制回路是断路器控制回路实现中非常重要的一步。

需要根据具体情况选择适当的控制方式，并确保控制信号稳定可靠。

同时，还需要考虑控制回路中可能出现的干扰和噪声等因素，并采取相应的措施进行预防和处理。

3.合理设置保护装置合理设置保护装置是断路器控制回路实现中非常重要的一步。

需要根据电气设备的特点和使用环境等因素来选择适当的保护装置，并确保保护装置能够及时有效地对故障进行检测和处理。

4.严格执行安全操作规程严格执行安全操作规程是断路器控制回路运行中非常重要的一步。

需要对操作人员进行培训，确保其了解相关安全知识，并严格按照操作规程进行操作。

同时，还需要对设备进行定期检查和维护，确保其处于良好状态。

四、结论断路器控制回路是电气系统中非常重要的一部分，其设计和实现必须符合一定的基本要求。

只有在满足可靠性、安全性和经济性等基本原则的基础上，才能够实现断路器控制回路的有效运行。

发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。

3. 导体热量的耗散有对流辐射导热、三种形式。

4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。

5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。

7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。

9．厂用供电电源包括工作电源启动和备用电源事故保安电源。

二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。

因此,母线起到汇集和分配电能的作用。

2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。

3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。

4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。

7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。

断路器控制回路的基本要求(1)应有对控制电源的监视回路。

断路器的控制电源最为重要，一旦失去电源断路器便无法操作。

因此，无论何种原因，当断路器控制电源消失时，应发出声、光信号，提示值班人员及时处理。

对于遥控变电所，断路器控制电源的消失，应发出遥信。

(2)应经常监视断路器跳闸、合闸回路的完好性。

当跳闸或合闸回路故障时，应发出断路器控制回路断线信号。

(3)应有防止断路器“跳跃”的电气闭锁装置，发生“跳跃”对断路器是非常危险的，容易引起机构损伤，甚至引起断路器的爆炸，故必须采取闭锁措施。

断路器的“跳跃”现象一般是在跳闸、合闸回路同时接通时才发生。

“防跳”回路的设计应使得断路器出现“跳跃”时，将断路器闭锁到跳闸位置。

(4)跳闸、合闸命令应保持足够长的时间，并且当跳闸或合闸完成后，命令脉冲应能自动解除。

因断路器的机构动作需要有一定的时间，跳合闸时主触头到达规定位置也要有一定的行程，这些加起来就是断路器的固有动作时间，以及灭弧时间。

命令保持足够长的时间就是保障断路器能可靠的跳闸、合闸。

为了加快断路器的动作，增加跳、合闸线圈中电流的增长速度，要尽可能减小跳、合闸线圈的电感量。

为此，跳、合闸线圈都是按短时带电设计的。

因此，跳合闸操作完成后，必须自动断开跳合闸回路，否则，跳闸或合闸线圈会烧坏。

通常由断路器的辅助触点自动断开跳合闸回路。

(5)对于断路器的合闸、跳闸状态，应有明显的位置信号，故障自动跳闸、自动合闸时，应有明显的动作信号。

(6)断路器的操作动力消失或不足时，例如弹簧机构的弹簧未拉紧，液压或气压机构的压力降低等，应闭锁断路器的动作，并发出信号。

SF6气体绝缘的断路器，当SF6气体压力降低而断路器不能可靠运行时，也应闭锁断路器的动作并发出信号。

三、断路器、隔离开关的控制及操作回路设计目前断路器、隔离开关与二次系统的控制操作命令的实现主要通过操作箱或操作继电器屏实现，国内比较普遍采用操作箱实现跳闸回路自保持、发出断路器、隔离开关跳合闸命令、完成对断路器、隔离开关电气防跳功能，及手动操作断路器、隔离开关的控制功能。

3.1 断路器、隔离开关的配置原则与规范3.1.1 断路器控制回路的设计原则在变电站内，断路器的控制类型按控制方式对断路器控制可分为一对一控制盒一对N控制的选线方式。

一对一般使用于重要且操作机会少的设备，如调相机。

变压器等。

一对N的选线控制是利用一个控制开关，通过控制多台断路器，一般适用于馈线较多，接线和要求基本相同的高压和厂用馈线。

按其操作电源的不同，断路器的控制又可分为强电控制和弱电控制。

强电控制电压为110V或220V，弱电控制电压为48V及以下。

对于强电控制，按其控制地点可分为远方控制和就地控制。

就地控制一般适用于不重要设备。

远方控制是在几十米至几百米的主控制室的主控制屏（台）上，装设能发出跳、合闸命令的控制开关或按钮，一般适用于重要设备。

根据DL/T5136-2001《火力发电厂、变电所二次接线设计技术规定》，断路器在控制回路时应满足一下要求：（1) 应有对控制电源的监视回路；（2) 应经常监视断路器跳闸、合闸回路的完好性；（3) 应有防止断路器“跳跃”的电气闭锁装置；（4) 跳闸、合闸命令应保持足够长的时间，并且当跳闸或合闸完成后，命令脉冲应能自动解除；（5) 对断路器的合闸、跳闸状态，应有明显的位置信号，故障自动跳闸、自动合闸时，应有明显的动作信号；（6) 断路器的操作动力消失或不足时，应闭锁断路器的动作并发信号。

3.1.2 隔离开关控制回路的设计原则隔离开关的控制分就地控制和远方控制两种。

110KV及以下的隔离开关一般采用就地控制；220KV及以上的隔离开关既可以采用就地控制，也可采用远方控制。

根据DL/T5136-2011 《火力发电厂、变电所二次接线设计技术规定》隔离开关控制回路应满足一下要求：（1）由于隔离开关没有灭弧机构，不允许用来切断和接通负载电流，因此控制回路必须受相应断路器的闭锁，以保证断路器在合闸状态下，不能操作隔离开关，闭锁装置应实现“五防”功能。

断路器控制回路基本原理1、控制回路的基本要求开始学习控制回路之前，我们先了解一下控制回路需要具备哪些基本的功能：（1）能进行手动跳合闸和由保护和自动装置的跳合闸；（2）具有防止断路器多次重复动作的防跳回路；（3）能反映断路器位置状态；（4）能监视下次操作时对应跳合闸回路的完好性；（5）有完善的跳、合闸闭锁回路；2、典型的控制回路根据控制回路的几点基本要求，我们以10kV的PSL641保护装置为例，分为五个步骤，一步步搭建基本的控制回路，并了解每个部分的作用。

（1）跳闸与合闸回路首先，能够完成保护装置的跳合闸是控制回路最基本的功能。

这个功能的实现很简单，回路如下图所示。

假定断路器在合闸状态，断路器辅助接点DL常开接点闭合。

当保护装置发跳闸命令，TJ闭合时，正电源-> TJ-> LP1-> DL-> TQ-> 负电源构成回路。

跳闸线圈TQ得电，断路器跳闸。

合闸过程同理。

分闸到位后，DL常开接点断开跳闸回路。

DL常闭接点闭合，为下一次操作对应的合闸回路做好准备。

利用DL常开接点断开跳闸电流，一是为了防止TJ粘连造成TQ烧坏（因为TQ的热容量是按短时通电来设计的）；二是因为如果由TJ来断开合闸电流，由于TJ接点的断弧容量不够，容易造成TJ接点烧坏（HJ也是一样的道理），这就为下一次保护跳闸（或合闸）埋下了隐患且不易被发现。

（2）跳闸/合闸保持回路为了防止TJ先于DL辅助接点断开（如开关拒动等情况），我们增加了“跳闸自保持回路”。

该回路可以起到保护出口接点TJ以及可靠跳闸的作用。

增加的部分用红色标记，R在Ω左右。

当分闸电流流过TBJ时，TBJ动作，TBJ1闭合自保持，直到DL断开分闸电流。

这时无论TJ是否先于DL断开，都不会影响断路器分闸，也不会烧坏TJ。

（3）防跳回路TBJ我们有时也叫它“防跳继电器”。

这是因为它有另一个非常重要的功能：防跳。

防跳的概念：所谓的防跳，并不是“防止跳闸”，而是“防止跳跃”。

断路器控制回路基本原理1、控制回路的基本要求开始学习控制回路之前，我们先了解一下控制回路需要具备哪些基本的功能：（1）能进行手动跳合闸和由保护和自动装置的跳合闸；（2）具有防止断路器多次重复动作的防跳回路；（3）能反映断路器位置状态；（4）能监视下次操作时对应跳合闸回路的完好性；（5）有完善的跳、合闸闭锁回路；2、典型的控制回路根据控制回路的几点基本要求，我们以10kV的PSL641保护装置为例，分为五个步骤，一步步搭建基本的控制回路，并了解每个部分的作用。

（1）跳闸与合闸回路首先，能够完成保护装置的跳合闸是控制回路最基本的功能。

这个功能的实现很简单，回路如下图所示。

假定断路器在合闸状态，断路器辅助接点DL常开接点闭合。

当保护装置发跳闸命令，TJ闭合时，正电源-> TJ-> LP1-> DL-> TQ-> 负电源构成回路。

跳闸线圈TQ得电，断路器跳闸。

合闸过程同理。

分闸到位后，DL常开接点断开跳闸回路。

DL常闭接点闭合，为下一次操作对应的合闸回路做好准备。

利用DL常开接点断开跳闸电流，一是为了防止TJ粘连造成TQ烧坏（因为TQ的热容量是按短时通电来设计的）；二是因为如果由TJ来断开合闸电流，由于TJ接点的断弧容量不够，容易造成TJ接点烧坏（HJ也是一样的道理），这就为下一次保护跳闸（或合闸）埋下了隐患且不易被发现。

（2）跳闸/合闸保持回路为了防止TJ先于DL辅助接点断开（如开关拒动等情况），我们增加了“跳闸自保持回路”。

该回路可以起到保护出口接点TJ以及可靠跳闸的作用。

增加的部分用红色标记，R 在0.1Ω左右。

当分闸电流流过TBJ时，TBJ动作，TBJ1闭合自保持，直到DL断开分闸电流。

这时无论TJ是否先于DL断开，都不会影响断路器分闸，也不会烧坏TJ。

（3）防跳回路TBJ我们有时也叫它“防跳继电器”。

这是因为它有另一个非常重要的功能：防跳。

防跳的概念：所谓的防跳，并不是“防止跳闸”，而是“防止跳跃”。
