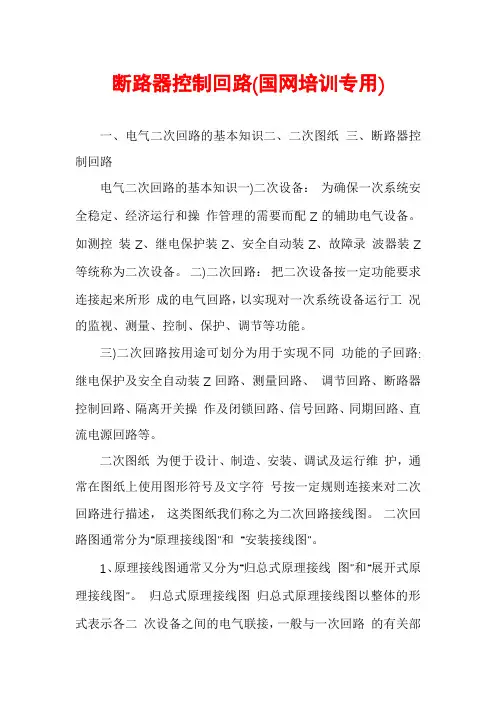

断路器控制回路(国网培训专用)一、电气二次回路的基本知识二、二次图纸三、断路器控制回路电气二次回路的基本知识一)二次设备：为确保一次系统安全稳定、经济运行和操作管理的需要而配Z的辅助电气设备。

如测控装Z、继电保护装Z、安全自动装Z、故障录波器装Z 等统称为二次设备。

二)二次回路：把二次设备按一定功能要求连接起来所形成的电气回路，以实现对一次系统设备运行工况的监视、测量、控制、保护、调节等功能。

三)二次回路按用途可划分为用于实现不同功能的子回路: 继电保护及安全自动装Z回路、测量回路、调节回路、断路器控制回路、隔离开关操作及闭锁回路、信号回路、同期回路、直流电源回路等。

二次图纸为便于设计、制造、安装、调试及运行维护，通常在图纸上使用图形符号及文字符号按一定规则连接来对二次回路进行描述，这类图纸我们称之为二次回路接线图。

二次回路图通常分为“原理接线图”和“安装接线图”。

1、原理接线图通常又分为“归总式原理接线图”和“展开式原理接线图”。

归总式原理接线图归总式原理接线图以整体的形式表示各二次设备之间的电气联接，一般与一次回路的有关部分画在一起。

在这种图中，设备的触点和绕组是集中地表示出来，综合地表示出交流电压、电流回路和直流回路之间的联系。

展开式原理接线图：以分散的形式表示二次设备之间的连接。

展开图中二次设备的接点与线圈分散布Z，交流电压、交流电流、直流回路分别绘制。

这种绘制方式容易跟踪回路的动作顺序，便于二次回路的设计，也容易在读图时发现回路中的错误。

2、安装接线图：安装图是二次回路设计的最后阶段，用来作为设备制造、现场安装的实用二次接线图，也是运行、调试、检修等的主要参考图纸。

在这种图上设备和器具均按实际情况布Z，设备、器具的端子和导线、电缆的走向均用符号、标号加以标志，表示屏内的设备、器具之间和与屏外设备之间的电气连接。

安装图包括屏面布Z图、屏后接线图、端子排图等。

3、二次回路的读图技巧1)先一次，后二次；2)先交流、后直流；3)交流看电源、直流找线圈；4)先找线圈、再找接点，每个接点都查清；5)先上后下、先左后右，屏外设备不能掉；6)安装图纸要结合展开图。

二次回路的基本控制原理断路器频繁跳闸解决方法非常值得收藏！想要电动机启动，可不是合上闸这么简单。

想要实现远程控制和多点控制，需要做的还有很多。

本文列举几个最基本的电动机控制回路，除了在生产中的机械控制需要用到外，在设计PLC电路时，这些也是必备单元。

本文将由易到难逐一讲解。

电动机控制回路常用元件按钮▼按钮分为启动按钮、停止按钮和机械互锁按钮。

前两者共4个接线柱，后者有6个接线柱。

启动按钮多为绿色，平时内部为断开状态，按下按钮后内部闭合，松开后恢复断开；停止按钮多为红色，平时内部为闭合状态，按下按钮后内部断开，松开后恢复闭合；机械互锁按钮可以看作是一个双投开关，共6个接线柱，平时左侧接线柱接通，按下后右侧接线柱接通，松开后恢复左侧接线柱接通，可任意作为启动按钮或停止按钮。

按钮一般用SB表示，如果有多个按钮同时存在，会在SB后面加数字，如SB1,SB2。

接触器/继电器▼上图是接触器，继电器与之相比较小，但原理相同。

共有两排共12个接线柱（2个接线柱，一进一出算1组）。

最上面一排接线柱中，有2组常闭触点，和1组线圈触点，下面一排有3组常开触点。

工作特点：线圈不通电时，常闭触点闭合，常开触点断开；线圈通电后，常闭触点断开，常开触点闭合。

接触器，不论哪个触点或者线圈，均用KM表示。

如果有多个接触器，则会在KM后加数字，如KM1,KM2。

同一个接触器的所有触点和线圈，均用一组标号，如接触器KM1的常开触点、常闭触点和线圈，在电路图中的标志均为KM1。

点动与连动点动：即按下按钮时电动机启动，松开后电动机停止。

连动：即按下按钮时电动机启动，松开后电动机继续运转。

电路▼上图中，左侧为主回路，右侧的a,b,c三个图分别为三个不同的控制回路。

在图a中，按下按钮SB，电动机启动，松开后电动机停止。

是典型的点动控制。

在图b中，断路器SA断开时，按下按钮SB2，接触器线圈KM通电，常开触点KM闭合，但是常开触点KM下方有断路器将它断开，因此虽然此时电动机启动，但是松开后还是会停止。

典型电气二次回路识图————————————————————————————————作者：————————————————————————————————日期：断路器控制回路图控制回路是二次回路的重要组成部分，电气设备的种类和型号多种多样，控制回路的接线方式也很多，但其基本原理是相似的。

这里以某变电站控制回路图为例，简要说明看图的基本方法。

完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图。

完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图。

按照上述顺序联接。

下面逐一进行说明：1、操作箱接点联系图我们以A相合闸回路为例来简要说明一下识图方法（图1）。

图1 A相合闸回路先来看图上的两种端子：是箱端子，位于保护装置后侧，是屏端子，一般位于保护屏后两侧，固定在保护屏上。

图的左边为装置的逻辑回路，右侧相对于逻辑回路标有继电装置的种类及回路名称。

如图中根据回路名称，我们可以快速找到A相合闸回路，其中包括跳位监视回路、合闸回路、防跳回路。

跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子，通过跳闸位置继电器TWJa接至4n44，并引至屏端子4D168，从屏端子通过电缆连接至断路器操作机构箱。

图中的7A为回路编号（功能相同的回路在不同型号的设备中都有统一编号，比如合闸回路的编号一般为7，跳闸回路编号一般为37）。

合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ，手合命令发出后启动SHJ，重合闸命令发出后启动ZHJ，然而合闸命令只是一个脉冲，保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa。

SHJ或ZHJ发出合闸脉冲后，HBJa线圈励磁，启动合闸回路的HBJa长开接点，这时合闸回路靠HBJa接点继续导通，直至A 相合闸成功，机构箱内的合闸回路断开，HBJa线圈失磁，HBJa长开触点才断开，切断合闸回路。

图中1TBJa为跳跃闭锁继电器，它有两个线圈，一个是电流启动线圈，串联在跳闸回路中，以便当继电保护装置动作于跳闸时，使1TBJa可靠的启动。

电气系统断路器控制回路详解电气回路是靠二次回路构成的,了解二次回路知识,看懂二次回路图纸也是二次从业者一项必备的技能,本文详细阐述了断路器的控制回路原理图和其控制回路出现的一些常见问题及处理方法以便大家对二次回路有更深刻的理解与认识。

下图所示是一张典型的6kV断路器控制回路原理图。

首先我们先学习一下图纸上有关元器件的名称及功能：+WC控制电源正极小母线-WC控制电源负极小母线这两条母线是用来提供控制回路正、负电源的。

+WCL动力电源正极小母线—WCL动力电源负极小母线这两条母线是用来给合圈单独提供电源的。

(+)WTW闪光小母线这条母线提供闪光电源。

WSA事故跳闸小母线提供事故音响回路正电源。

FU1、FU2、FU3、FU4熔丝（有点地方熔丝换成小开关) 保护直流母线不受影响，在负载支路短路时跳开支路。

SA控制开关(SA把手)就地控制时回路操作命令的发出。

一共6个位置：KL中间继电器这里作为防跳继电器，U代表电压线圈、I代表电流线圈。

KMC合闸接触器合闸接触器动作其接点接通合圈线圈。

YT跳闸线圈跳圈得电，带动机械部分断路器分闸。

YC合闸线圈合圈得电，带动机械部分断路器合闸。

R附加电阻根据回路需要选择合适电阻使电路合理。

HG绿色灯具开关分闸时绿灯亮HR红色灯具开关合闸时红灯亮KL继电器接点（常开接点）KL继电器接点（常闭接点）断路器辅助接点（常闭接点）断路器辅助接点（常开接点）KMC接触器接点（常开接点）保护出口继电器接点（常开接点）远方合闸命令或自动合闸装置合闸命令（常开接点）对于接点的说明，所谓常开接点常闭接点，就是指断路器分闸时或者继电器在没有得电没有动作的情况下，接点的状态，如，是说断路器在分的时候，这个接点是闭合的，一旦断路器合闸，这个接点动作常闭接点就要翻转变为打开。

把手SA接点通断情况请查阅触点表图，如现在把手转至分位，查表得SA6-7、SA10-11、SA14-15、SA18-20、SA22-24都通，其余接点形式都不通。

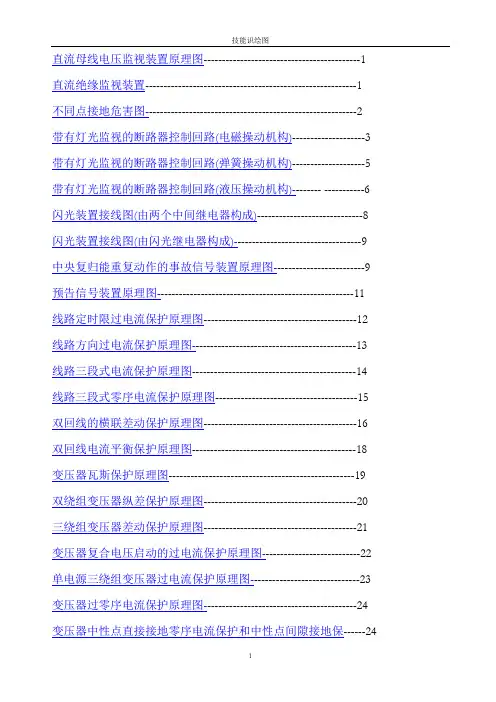

直流母线电压监视装置原理图-------------------------------------------1 直流绝缘监视装置----------------------------------------------------------1不同点接地危害图----------------------------------------------------------2带有灯光监视的断路器控制回路(电磁操动机构)--------------------3 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------5 带有灯光监视的断路器控制回路(液压操动机构)-------- -----------6 闪光装置接线图(由两个中间继电器构成)-----------------------------8 闪光装置接线图(由闪光继电器构成)-----------------------------------9 中央复归能重复动作的事故信号装置原理图-------------------------9 预告信号装置原理图------------------------------------------------------11 线路定时限过电流保护原理图------------------------------------------12 线路方向过电流保护原理图---------------------------------------------13 线路三段式电流保护原理图---------------------------------------------14 线路三段式零序电流保护原理图---------------------------------------15 双回线的横联差动保护原理图------------------------------------------16 双回线电流平衡保护原理图---------------------------------------------18 变压器瓦斯保护原理图---------------------------------------------------19 双绕组变压器纵差保护原理图------------------------------------------20 三绕组变压器差动保护原理图------------------------------------------21 变压器复合电压启动的过电流保护原理图---------------------------22 单电源三绕组变压器过电流保护原理图------------------------------23 变压器过零序电流保护原理图------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------24线路三相一次重合闸装置原理图---------------------------------------26自动按频率减负荷装置(LALF)原理图--------------------------------29储能电容器组接线图------------------------------------------------------29小电流接地系统交流绝缘监视原理接线图---------------------------29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图---------------------------------------------31开关事故跳闸音响回路原理接线图------------------------------------31二次回路展开图说明(10KV线路保护原理图)-----------------------32直流回路展开图说明------------------------------------------------------331、图E-103为直流母线电压监视装置电路图，请说明其作用。
