箱式变压器基础工程量计算
- 格式:doc
- 大小:21.00 KB
- 文档页数:1
箱变基础定额摘要:1.箱变基础定额的概述2.箱变基础定额的计算方法3.箱变基础定额的应用实例4.箱变基础定额的注意事项正文:一、箱变基础定额的概述箱变基础定额是指在电力系统中,用于计算箱变基础工程量的一种定额方法。
箱变是指将高压开关设备、变压器、低压配电设备按照一定接线方式组合成一体的箱式配电设备。
箱变基础定额主要包括以下几个方面:设备基础、设备安装、设备调试、设备维护等。
二、箱变基础定额的计算方法1.设备基础的计算方法:设备基础的计算主要包括设备尺寸、设备重量、土壤承载能力等因素。
计算公式为:基础尺寸= (设备长×设备宽×设备高) + (设备重量/土壤承载能力)。
2.设备安装的计算方法:设备安装的计算主要包括设备的安装高度、安装角度、安装位置等因素。
计算公式为:安装工日= (设备重量/安装高度) × 安装系数。
3.设备调试的计算方法:设备调试的计算主要包括设备的试验项目、试验方法、试验时间等因素。
计算公式为:调试工日= 试验项目数× 试验工日/项目。
4.设备维护的计算方法:设备维护的计算主要包括设备的维护周期、维护内容、维护难度等因素。
计算公式为:维护工日= 维护周期× 维护内容/维护难度。
三、箱变基础定额的应用实例以一个10kV 箱变为例,其设备基础尺寸为2.5m×1.5m×1.2m,设备重量为5t,土壤承载能力为200kN/m。
则设备基础的计算结果为:基础尺寸= (2.5×1.5×1.2) + (5/200) = 3.75m。
四、箱变基础定额的注意事项1.在计算箱变基础定额时,需要充分考虑设备的实际情况,如设备尺寸、设备重量等。
2.计算箱变基础定额时,需要参考相关设计规范和施工标准,以保证计算结果的准确性。
220kV变电站工程报价根据您的要求,以下是一份220kV变电站工程的工程量清单和报价。
一、土建工程量清单及报价:1.基础工程:-地基处理:包括基坑挖掘、地基处理、填土、夯实等工作。
报价:XXX元。
-地面平整:包括挖掘、回填、夯实、平整地面等工作。
报价:XXX元。
-建筑结构:包括变电站主体建筑的施工,如混凝土构件、砌体墙体、钢结构等。
报价:XXX元。
-室外道路:包括变电站周边道路的修建,包括路基、路面、排水等工程。
报价:XXX元。
2.电气工程:-主变压器:包括安装、接线、试验等工程。
报价:XXX元。
-箱式变电站:包括箱式变电站的安装、接线、试验等工程。
报价:XXX元。
-电缆敷设:包括进出线电缆的敷设、接头制作、试验等工程。
报价:XXX元。
-设备接地:包括设备接地装置的布设、连接等工程。
报价:XXX元。
3.暖通工程:-变电站内部温度控制:包括空调系统、通风系统的安装、调试等工程。
报价:XXX元。
-室外温度控制:包括变电站外部的温度控制设施的安装、调试等工程。
报价:XXX元。
4.给排水工程:-变电站内部排水:包括雨水和污水的收集、排放设施的安装、试运行等工程。
报价:XXX元。
-变电站外部排水:包括雨水和污水的收集、排放设施的安装、试运行等工程。
报价:XXX元。
5.防雷工程:-室内防雷:包括室内防雷设施的安装、接地等工程。
报价:XXX元。
-室外防雷:包括室外防雷设施的安装、接地等工程。
报价:XXX元。
以上工程量清单仅为参考,具体清单和报价还需根据实际情况进行深入分析和计算。
同时,价格会受到市场行情、材料价格、人工成本等因素的影响,具体报价建议在进行工程勘察和设计后由专业的工程承包商进行提供。

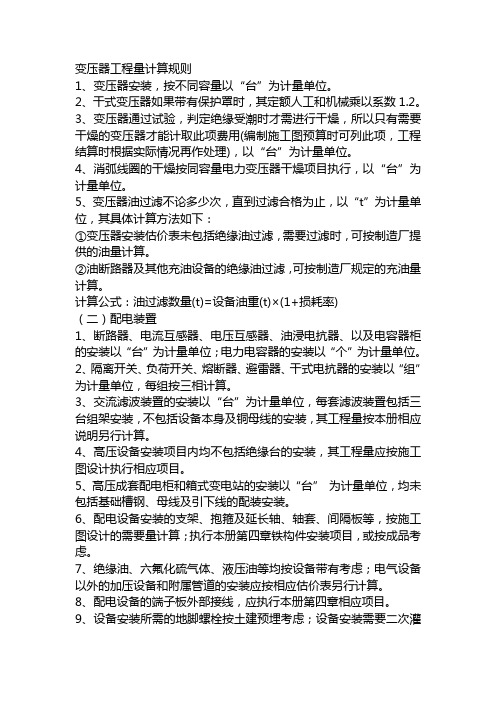

变压器工程量计算规则1、变压器安装,按不同容量以“台”为计量单位。
2、干式变压器如果带有保护罩时,其定额人工和机械乘以系数1.2。
3、变压器通过试验,判定绝缘受潮时才需进行干燥,所以只有需要干燥的变压器才能计取此项费用(编制施工图预算时可列此项,工程结算时根据实际情况再作处理),以“台”为计量单位。
4、消弧线圈的干燥按同容量电力变压器干燥项目执行,以“台”为计量单位。
5、变压器油过滤不论多少次,直到过滤合格为止,以“t”为计量单位,其具体计算方法如下:①变压器安装估价表未包括绝缘油过滤,需要过滤时,可按制造厂提供的油量计算。
②油断路器及其他充油设备的绝缘油过滤,可按制造厂规定的充油量计算。
计算公式:油过滤数量(t)=设备油重(t)×(1+损耗率)(二)配电装置1、断路器、电流互感器、电压互感器、油浸电抗器、以及电容器柜的安装以“台”为计量单位;电力电容器的安装以“个”为计量单位。
2、隔离开关、负荷开关、熔断器、避雷器、干式电抗器的安装以“组”为计量单位,每组按三相计算。
3、交流滤波装置的安装以“台”为计量单位,每套滤波装置包括三台组架安装,不包括设备本身及铜母线的安装,其工程量按本册相应说明另行计算。
4、高压设备安装项目内均不包括绝缘台的安装,其工程量应按施工图设计执行相应项目。
5、高压成套配电柜和箱式变电站的安装以“台”为计量单位,均未包括基础槽钢、母线及引下线的配装安装。
6、配电设备安装的支架、抱箍及延长轴、轴套、间隔板等,按施工图设计的需要量计算;执行本册第四章铁构件安装项目,或按成品考虑。
7、绝缘油、六氟化硫气体、液压油等均按设备带有考虑;电气设备以外的加压设备和附属管道的安装应按相应估价表另行计算。
8、配电设备的端子板外部接线,应执行本册第四章相应项目。
9、设备安装所需的地脚螺栓按土建预埋考虑;设备安装需要二次灌浆时,执行第一册相关子目。
(三)母线及绝缘子1、悬垂绝缘子串安装,指垂直或V型安装的提挂导线、跳线、引下线、设备连接线或设备等所有用的绝缘子串安装,按单、双串分别以“串”为计量单位,耐张绝缘子串的安装,已包括在软母线安装项目内。
XXXXxxxxx--125kVA箱式变压器安装子单位工程施工方案编制:审核:批准:施工单位:xxxxx日期:2020年4月30日目录1. 编制依据..................................................................................................................................... - 3 - 1.1. 适用范围 .............................................................................................................................. - 3 -1.2. 编制依据 .............................................................................................................................. - 3 -2. 工程概况..................................................................................................................................... - 4 - 2.1. 拟定本子单位工程主要设备及子分部分项工程工程量 .................................................. - 4 -2.1.1. 10kV水满乡线新民分支线#01高压分流处 ................................................................ - 4 -2.1.2. 高压架空线路输电........................................................................................................ - 5 -2.1.3. 高压电引入新建125KVA箱式变压器导线 ................................................................. - 5 -2.1.4. 新建125KVA箱式变压器 ............................................................................................. - 6 -2.1.5. 主要施工机具等其他分项工程.................................................................................... - 6 -2.1.6. 后附125KVA变压器安装线路示意图、箱式变压器基础图、箱式变压器栏杆图 . - 6 -3. 施工部署及施工方案............................................................................................................... - 11 - 3.1. 施工现场组织机构 ............................................................................................................ - 11 -3.1.1. 人员职责...................................................................................................................... - 12 - 3.2. 施工准备 ............................................................................................................................ - 13 - 3.3. 作业任务及工作安排 ........................................................................................................ - 13 - 3.4. 施工阶段划分 .................................................................................................................... - 13 - 3.5. 10KV架空线安装施工方案................................................................................................ - 14 -3.5.1. 施工准备...................................................................................................................... - 14 -3.5.2. 安装施工工艺流程...................................................................................................... - 14 -3.5.3. 质量要求...................................................................................................................... - 16 - 3.6. 箱式变压器基础施工方案 ................................................................................................ - 16 -3.6.1. 箱变基础(开挖土方).............................................................................................. - 16 -3.6.2. 箱式变压器基础砌筑.................................................................................................. - 17 -3.6.3. 埋管.............................................................................................................................. - 19 - 3.7. 箱式变压器安装施工方案 ................................................................................................ - 20 -3.7.1. 作业工作前准备.......................................................................................................... - 20 -3.7.2. 箱变安装作业程序...................................................................................................... - 21 -3.7.3. 变压器安装就位.......................................................................................................... - 21 -3.7.4. 电缆敷设安装.............................................................................................................. - 22 -3.8. 电气交接试验 .................................................................................................................... - 24 -4. 质量保证措施........................................................................................................................... - 25 - 4.1. 质量目标 ............................................................................................................................ - 25 - 4.2. 质量保证技术措施 ............................................................................................................ - 25 -4.3. 常见的质量通病及预防措施 ............................................................................................ - 28 -5. 安全、环境保护及职业健康措施........................................................................................... - 29 - 5.1. 安全JSA分析..................................................................................................................... - 29 - 5.2. 安全保障措施 .................................................................................................................... - 31 - 5.3. 环境保护及职业健康措施 ................................................................................................ - 32 -5.3.1. 施工作业前.................................................................................................................. - 32 -5.3.2. 施工作业中.................................................................................................................. - 32 - 5.4. 应急处理措施 .................................................................................................................... - 33 -5.4.1. 触电.............................................................................................................................. - 33 -5.4.2. 高空坠落...................................................................................................................... - 33 -5.4.3. 机械伤害...................................................................................................................... - 33 -6. 工期进度计划管理................................................................................................................... - 34 - 6.1. 工期目标 ............................................................................................................................ - 34 - 6.2. 进度安排 ............................................................................................................................ - 34 - xxxxx---新建125kVA箱式变压器安装子单位工程施工进度横道表...................................... - 35 -1.编制依据1.1.适用范围本施工方案仅适用于xxxx-----新建125kV A箱式变压器安装子单位工程,为满足xxx项目市政电供电需求。
大唐三塘湖风电场一期工程箱变基础施工方案新疆电力建设公司二零一二年四月箱变基础施工方案1.工程概况及施工范围工程概况大唐三塘湖风电场一期工程位于新疆维吾尔自治区哈密地区巴里坤县东北部,距离巴里坤县城约70公里,风电场距三塘湖乡直线距离约20km;与哈密市直线距离约152km,风电场区域的海拔高度约在1330~1420m,场地开阔,地形较平坦,地势南部高、北部低。
本工程采用33台单机容量的风力发电机组,总装机容量为,每台风机基础旁边设一台箱式变压器,地基标高超挖50cm换填砂砾石,素混凝土基础,箱式变压器基础接地与风机基础接地相连。
包括箱变基础土方开挖、回填、基础混凝土和钢筋配置安装、基础防腐、基础接地等工程施工。
各风机之间的交通联系采用施工完成的场内道路相连。
施工范围33座箱变基础及箱变接地。
施工节点工期开工时间:2012年4月1日;基础浇筑完成2012年6月24日;2.施工总体组织根据本工程特点和总体进度要求,结合当地自然条件和风机基础相隔距离选型,加上基础施工工期较短,为加快施工进度,采用全线流水施工作业法。
分析本工程施工难点主要是基础多、平面位置分散、工序较多, 33座箱变基础每基工程量10m3。
为保证总体施工工期要求,箱变基础施工组织1个钢筋、混凝土和2个模板专业施工组,其它施工各设1个专业施工组,均采用流水施工作业法。
3.总体施工方案主要施工机械及施工人员配置本工程基础混凝土工程量小但工序多较复杂,施工工期短,为保证工程各工序施工进度,我公司在工程施工中配备主要施工机械如下:3.1.1主要机械配置3.1.1.1运输机械:采用五十铃双排车一辆运输模板;三轮车一辆运输集中拌合混凝土至施工现场;20m3双桥车一辆运输沙砾料到施工现场及混凝土粗细骨料;水车一辆运输施工用水。
3.1.1.2施工机械:混凝土采用集中拌合,1台50型搅拌机,2台20KW发电机(拌合场及施工现场各1台),施工现场设一台溜槽将混凝土入仓施工,平板打夯机1台,混凝土振捣器具1套。
箱变基础改造方案1#住宅楼等四项工程设计有二台室外箱式变压器,分布在1#到2#楼、2#到3#楼之间。
分别为2#箱变和1#箱变根据施工设计图,结合现场实际,制定科学合理的施工方案,保证工程的正常施工和开通使用。
(一)、室外箱式变电站的安装1、按照设计图的要求和使用要求,定购相应的材料和设备,在箱式变内的变压器定货前向供电部门提供设备型号,报理审批。
2、经过现场勘察与甲方洽商,确定10kv电源进线合理的进线点,编制相应的受电施工方案报甲方。
3、确定室外箱式变电站的生产厂家后,根据厂家提供的基础图,进行基础的施工。
4、进行箱式变电站的基础施工,预埋相应的构件和电缆保护钢管。
基础到达设计强度的____%以上后,箱式变电装置到达现场先进行检查,附件齐全、设备完好、无锈蚀或机械损伤后,方可设备的安装。
在这个过程中仍要注意基础的养护。
5、箱变施工完毕后,施工单位先进行设备自调、自检合格,报建设单位委托具有试验资质的试验部门进场试验箱式变电站。
(二)、接地装置的施工1、箱式变电站周围打接地网,接地网与周围建筑接地网相连。
2、接地装置的埋设深度和焊接要求要符合设计的要求和相关规范规定。
3、接地装置安装完毕后,要在晴朗的天气,地面的湿度达到规范规定的时候,方可进行接地电阻的测试。
如果有接地电阻值不符合规定的接地装置,就要按规定增加相应的接地极和接地母线,直到接地电阻值符合设计要求。
4、接地装置与设备的联接要可靠、美观。
(三)、工程的开通1、工程施工完毕后,要编制科学合理的开通方案,上报建设单位和监理部门、供电局审批。
2、工程竣工验收合格后,按照开通方案进行开通调试合格。
3、配合使用单位验收,交付使用单位使用。
(四)、质量保证措施本工程严格按照《质量保证措施》进行规范作业,施工期间相关职能部门应对《质量保证措施》执行情况进行监督检查。
以确保质量方针的实施。
施工程序:1、施工前认真做好测量、放线编制重点部位,编制重点部位的作业指导书和质量控制措施。
箱式变电站及配电室土建基础施工中的问题及对策本页仅作为文档页封面,使用时可以删除This document is for reference only-rar21year.March箱式变电站及配电室土建基础施工中的问题及对策1随着科学技术的进步和经济的发展,以及城市用地的日趋紧张,仅靠建配电室和搭变台(柱上变压器)等传统的供电方式已经远远不能满足社会的需要,于是一种新的极具生命力的箱式变供电方式应运而生。
箱式变的安装,一般不能直接安装于地坪上,均是在地下埋人一个水泥结构体,在水泥基础表面埋设基础型钢做箱式变的底座,基础型钢要与接地干线进行可靠的焊接,箱式变用螺栓或焊接安装固定在土建基础型钢上。
与建配电室相比,箱式变土建基础施工具有施工简单、施工周期短、占地面积小和节省投资等优点。
但是,笔者在日常的施工管理中发现,箱式变和配电室土建基础施工都存在一个巫待解决的小问题。
箱式变和配电室土建基础施工中存在的问题箱式变土建基础施工相对来讲很简单,也正因为简单,所以一些小的技术问题往往被人们忽视。
尽管,我国对箱式变从技术方面已颁布了ZBK40001-89《组合式变电所》和SD320-89《箱式变电所技术条件》等技术规范,但箱式变这种供电方式毕竟推广应用的时间较短,在使用中难免出现这样那样的一些问题,比如:箱式变土建基础施工及日后的检修的接地间题。
目前,某些单位施工的箱式变土建基础,在接地装置敷设完毕、箱式变安装就位前,除了光秃秃的基础型钢外,找不到一个接地网的引出接地点,更找不到一个专供检修时连接临时接地线使用的接线板或接地螺栓。
与箱式变土建基础施工一样,在有些用户配电室安装电气设备时,也经常出现因配电室接地装置的明敷接地线部分无法处理而滞后施工,接地网又未预留专供连接临时接地线使用的接地点,配电室没有设立专用的接线板或接地螺栓,现场(如地下配电室)又无法使用接线棒,而使施工现场使用的电焊机、母线连接时需要的打孔机等电气设备外壳无处接地。
说明及工程量计算规则目录第一章变压器 (4)说明 (4)工程量计算规则 (5)第二章配电装置 (6)说明 (6)工程量计算规则 (7)第三章母线、绝缘子 (8)说明 (8)工程量计算规则 (9)第四章控制设备及低压电器 (11)说明 (11)工程量计算规则 (12)第五章蓄电池 (13)说明 (13)工程量计算规则 (13)第六章电机 (14)说明 (14)工程量计算规则 (15)第七章滑触线装置 (16)说明 (16)工程量计算规则 (16)第八章电缆 (18)说明 (18)工程量计算规则 (19)第九章防雷及接地装置 (22)说明 (22)工程量计算规则 (24)第十章送电线路安装工程 (25)说明 (25)工程量计算规则 (26)第十一章电气调整试验 (29)说明 (29)工程量计算规则 (31)第十二章配管、配线 (35)说明 (35)工程量计算规则 (35)第十三章照明器具 (37)说明 (37)工程量计算规则 (37)第十四章电梯电气装置安装 (38)说明 (38)工程量计算规则 (39)第一章变压器说明一、本章包括电力变压器、消弧线圈的安装,变压器的干燥与油过滤。
适用于电力变压器的安装工程。
二、油浸变压器安装子目同样适用于自耦变压器、带负荷调压变压器的安装。
电炉变压器按同容量电力变压器子目乘以系数 2.0、整流变压器执行同容量电力变压器额乘以系数 1.6。
三、变压器器身检查:4000KVA以下按吊芯检查考虑,4000KVA以上按吊钟罩检查考虑,如果4000KVA以上的变压器需吊芯检查时,子目机械台班乘以系数2.0。
四、干式变压器如果带有保护外罩时,人工和机械乘以系数 1.2。
五、变压器水冷却系统以冷却器为界,冷却器至变压器的管道安装已包括在综合单价中,冷却器及外部管道安装按《工业管道》相应子目计算。
六、变压器通过试验,判定绝缘受潮时才需进行干燥,并计取相应费用。
七、整流变压器、消弧线圈、并联电抗器的干燥,执行同容量电力变压器额乘以系数1.5。
