混凝土独立基础的计算

基础计算书C 轴交3轴DJ P 01计算一、计算修正后的地基承载力特征值选择第一层粉土为持力层，地基承载力特征值fak=120 kPa ，ηd=2.0，rm=17.7kN/m 3,d=1.05m ，初步确定埋深d=1.5m ，室内外高差0.45m 。

根据《建筑地基基础设计规范》(GB 50007-2011) 式5.2.4 计算修正后的抗震地基承载力特征值 = 139(kPa)；二、初步选择基底尺寸A ≧Fk fa −γGA ≧949139−20×1.5=8.7㎡ 取独立基础基础地面a=b=3000mm 。

采用坡型独立基础，初选基础高度600mm ，第一阶h 1=350mm ，第二阶h 2=250mm 。

三、作用在基础顶部荷载标准值结构重要性系数: γo=1.0基础混凝土等级:C30 ft_b=1.43N/mm 2 fc_b=14.3N/mm 2柱混凝土等级: C30 ft_c=1.43N/mm 2 fc_c=14.3N/mm 2钢筋级别: HRB400 fy=360N/mm2 矩形柱宽 bc=500mm 矩形柱高 hc=500mm纵筋合力点至近边距离: as=40mm 最小配筋率: ρmin=0.150% Fgk=949.000kN Fqk=0.000kN Mgxk=14.000kN*m Mqxk=0.000kN*m Mgyk=25.000kN*m Mqyk=0.000kN*m Vgxk=45.000kN Vqxk=0.000kN Vgyk=17.000kN Vqyk=0.000kN永久荷载分项系数rg=1.20 可变荷载分项系数rq=1.40Fk=Fgk+Fqk=949.000+(0.000)=949.000kNMxk=Mgxk+Fgk*(B2-B1)/2+Mqxk+Fqk*(B2-B1)/2=14.000+949.000*(1.500-1.500)/2+(0.000)+0.000*(1.500-1.500)/2=14.000kN*mMyk=Mgyk+Fgk*(A2-A1)/2+Mqyk+Fqk*(A2-A1)/2=25.000+949.000*(1.500-1.500)/2+(0.000)+0.000*(1.500-1.500)/2=25.000kN*mVxk=Vgxk+Vqxk=45.000+(0.000)=45.000kNVyk=Vgyk+Vqyk=17.000+(0.000)=17.000kNF1=rg*Fgk+rq*Fqk=1.20*(949.000)+1.40*(0.000)=1138.800kNMx1=rg*(Mgxk+Fgk*(B2-B1)/2)+rq*(Mqxk+Fqk*(B2-B1)/2)=1.20*(14.000+949.000*(1.500-1.500)/2)+1.40*(0.000+0.000*(1.500-1.500)/2) =16.800kN*mMy1=rg*(Mgyk+Fgk*(A2-A1)/2)+rq*(Mqyk+Fqk*(A2-A1)/2)++=f a f ak b ()-b 3d m ( )-d 0.5=1.20*(25.000+949.000*(1.500-1.500)/2)+1.40*(0.000+0.000*(1.500-1.500)/2) =30.000kN*mVx1=rg*Vgxk+rq*Vqxk=1.20*(45.000)+1.40*(0.000)=54.000kNVy1=rg*Vgyk+rq*Vqyk=1.20*(17.000)+1.40*(0.000)=20.400kNF2=1.35*Fk=1.35*949.000=1281.150kNMx2=1.35*Mxk=1.35*14.000=18.900kN*mMy2=1.35*Myk=1.35*25.000=33.750kN*mVx2=1.35*Vxk=1.35*45.000=60.750kNVy2=1.35*Vyk=1.35*17.000=22.950kNF=max(|F1|,|F2|)=max(|1138.800|,|1281.150|)=1281.150kNMx=max(|Mx1|,|Mx2|)=max(|16.800|,|18.900|)=18.900kN*mMy=max(|My1|,|My2|)=max(|30.000|,|33.750|)=33.750kN*mVx=max(|Vx1|,|Vx2|)=max(|54.000|,|60.750|)=60.750kNVy=max(|Vy1|,|Vy2|)=max(|20.400|,|22.950|)=22.950kN四、计算参数1. 基础总长 Bx=B1+B2=1.500+1.500=3.000m2. 基础总宽 By=A1+A2=1.500+1.500=3.000m3. 基础总高 H=h1+h2=0.350+0.250=0.600m4. 底板配筋计算高度 ho=h1+h2-as=0.350+0.250-0.040=0.560m5. 基础底面积 A=Bx*By=3.000*3.000=9.000m26. Gk=γ*Bx*By*dh=20.000*3.000*3.000*1.000=180.000kNG=1.35*Gk=1.35*180.000=243.000kN五、计算作用在基础底部弯矩值Mdxk=Mxk-Vyk*H=14.000-17.000*0.600=3.800kN*mMdyk=Myk+Vxk*H=25.000+45.000*0.600=52.000kN*mMdx=Mx-Vy*H=18.900-22.950*0.600=5.130kN*mMdy=My+Vx*H=33.750+60.750*0.600=70.200kN*m六、验算地基承载力1. 验算轴心荷载作用下地基承载力pk=(Fk+Gk)/A=(949.000+180.000)/9.000=125.444kPa 【①5.2.1-2】因γo*pk=1.0*125.444=125.444kPa≤fa=139.000kPa轴心荷载作用下地基承载力满足要求2. 验算偏心荷载作用下的地基承载力exk=Mdyk/(Fk+Gk)=52.000/(949.000+180.000)=0.046m因|exk|≤Bx/6=0.500m x方向小偏心,由公式【①5.2.2-2】和【①5.2.2-3】推导Pkmax_x=(Fk+Gk)/A+6*|Mdyk|/(Bx2*By)=(949.000+180.000)/9.000+6*|52.000|/(3.0002*3.000)=137.000kPa Pkmin_x=(Fk+Gk)/A-6*|Mdyk|/(Bx2*By)=(949.000+180.000)/9.000-6*|52.000|/(3.0002*3.000)=113.889kPa eyk=Mdxk/(Fk+Gk)=3.800/(949.000+180.000)=0.003m因|eyk|≤By/6=0.500m y方向小偏心Pkmax_y=(Fk+Gk)/A+6*|Mdxk|/(By2*Bx)=(949.000+180.000)/9.000+6*|3.800|/(3.0002*3.000)=126.289kPaPkmin_y=(Fk+Gk)/A-6*|Mdxk|/(By2*Bx)=(949.000+180.000)/9.000-6*|3.800|/(3.0002*3.000)=124.600kPa3. 确定基础底面反力设计值Pkmax=(Pkmax_x-pk)+(Pkmax_y-pk)+pk=(137.000-125.444)+(126.289-125.444)+125.444=137.844kPa γo*P kmax=1.0*137.844=137.844kPa≤1.2*fa=1.2*139.000=166.800kPa偏心荷载作用下地基承载力满足要求七、基础冲切验算1. 计算基础底面反力设计值1.1 计算x方向基础底面反力设计值ex=Mdy/(F+G)=70.200/(1281.150+243.000)=0.046m因ex≤Bx/6.0=0.500m x方向小偏心Pmax_x=(F+G)/A+6*|Mdy|/(Bx2*By)=(1281.150+243.000)/9.000+6*|70.200|/(3.0002*3.000)=184.950kPa Pmin_x=(F+G)/A-6*|Mdy|/(Bx2*By)=(1281.150+243.000)/9.000-6*|70.200|/(3.0002*3.000)=153.750kPa1.2 计算y方向基础底面反力设计值ey=Mdx/(F+G)=5.130/(1281.150+243.000)=0.003m因ey≤By/6=0.500y方向小偏心Pmax_y=(F+G)/A+6*|Mdx|/(By2*Bx)=(1281.150+243.000)/9.000+6*|5.130|/(3.0002*3.000) =170.490kPa Pmin_y=(F+G)/A-6*|Mdx|/(By2*Bx)=(1281.150+243.000)/9.000-6*|5.130|/(3.0002*3.000)=168.210kPa1.3 因Mdx≠0 Mdy≠0Pmax=Pmax_x+Pmax_y-(F+G)/A=184.950+170.490-(1281.150+243.000)/9.000=186.090kPa1.4 计算地基净反力极值Pjmax=Pmax-G/A=186.090-243.000/9.000=159.090kPaPjmax_x=Pmax_x-G/A=184.950-243.000/9.000=157.950kPaPjmax_y=Pmax_y-G/A=170.490-243.000/9.000=143.490kPa2. 柱对基础的冲切验算2.1 因(H≤800) βhp=1.02.2 x方向柱对基础的冲切验算x冲切面积Alx=max((A1-hc/2-ho)*(bc+2*ho)+(A1-hc/2-ho)2,(A2-hc/2-ho)*(bc+2*ho)+(A2-hc/2-ho )2=max((1.500-0.500/2-0.560)*(0.500+2*0.560)+(1.500-0.500/2-0.560)2,(1.500-0.500 /2-0.560)*(0.500+2*0.560)+(1.500-0.500/2-0.560)2)=max(1.594,1.594)=1.594m2 x冲切截面上的地基净反力设计值Flx=Alx*Pjmax=1.594*159.090=253.574kNγo*Flx=1.0*253.574=253.57kN因γo*Flx≤0.7*βhp*ft_b*bm*ho (6.5.5-1)=0.7*1.000*1.43*1060*560=594.19kNx方向柱对基础的冲切满足规范要求2.3 y方向柱对基础的冲切验算y冲切面积Aly=max((B1-bc/2-ho)*(hc+2*ho)+(B1-bc/2-ho)2,(B2-bc/2-ho)*(hc+2*ho)+(B2-bc/2-ho )2)=max((1.500-0.500/2-0.560)*(0.500+2*0.560)+(1.500-0.500-0.560)2/2,(1.500-0.50 0/2-0.560)*(0.500+2*0.560)+(1.500-0.500-0.560)2/2)=max(1.594,1.594)=1.594m2 y冲切截面上的地基净反力设计值Fly=Aly*Pjmax=1.594*159.090=253.574kNγo*Fly=1.0*253.574=253.57kN因γo*Fly≤0.7*βhp*ft_b*am*ho (6.5.5-1)=0.7*1.000*1.43*1060.000*560=594.19kNy方向柱对基础的冲切满足规范要求八、柱下基础的局部受压验算因为基础的混凝土强度等级大于等于柱的混凝土强度等级，所以不用验算柱下扩展基础顶面的局部受压承载力。

独立基础工程量计算实例独立基础工程量计算是建筑工程中非常重要的一个环节，它直接影响到整个工程的质量和安全。

以下是一个简单的独立基础工程量计算实例：假设我们要建造一个面积为20平方米、深度为1.5米的独立基础，按照设计要求，该基础应采用砖墙支撑结构。

首先，我们需要计算出该基础所需的材料数量。

1. 计算砖块数量：根据设计要求，我们选用规格为240mm×115mm ×53mm的中空砖，每平方米需要使用60块。

因此，20平方米的基础需要使用1200块砖。

2. 计算水泥用量：砌筑每一块砖需要用到0.015立方米的水泥浆，因此，1200块砖需要用到18立方米的水泥。

3. 计算沙子用量：砌筑每一块砖需要用到0.03立方米的沙子，因此，1200块砖需要用到36立方米的沙子。

4. 计算碎石用量：砌筑每一立方米需要用到0.05立方米的碎石，因此，20平方米深度为1.5米的基础需要用到1.5×0.05×20=1.5立方米的碎石。

然后，我们需要计算出该基础所需的人工工时。

1. 砌筑砖墙：根据经验，一个熟练的砖匠可以每天砌筑10平方米的砖墙。

因此，20平方米的砖墙需要2天时间。

2. 浇筑混凝土：根据经验，一个泥水工可以每天浇筑3立方米的混凝土。

因此，1.5立方米的混凝土需要半天时间。

最后，我们需要计算出该基础的总成本。

1. 材料成本：砖块1200块，水泥18立方米，沙子36立方米，碎石1.5立方米。

假设砖块单价为1元/块，水泥单价为300元/立方米，沙子单价为50元/立方米，碎石单价为60元/立方米。

则该基础的材料成本为：1200×1+18×300+36×50+1.5×60=8620元2. 人工成本：砌筑砖墙需要2天时间，浇筑混凝土需要半天时间，假设砖匠和泥水工的日薪为200元。

则该基础的人工成本为：(2+0.5)×(1个砖匠+1个泥水工)×200元=700元因此，该独立基础的总成本为8620+700=9320元。

混凝土垫层工程量计算规则及公式1、条形基础砼垫层计算公式外墙条基砼垫层体积＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层体积＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积2、整板基础、独立基础垫层的体积垫层体积＝垫层面积×垫层厚度混凝土基础工程量计算规则及公式1、条形基础工程量计算及公式外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积注意：净长线的计算应砼条形基础按垂直面和斜面分层净长线计算2、满堂基础工程量计算及公式满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度＋上部棱台体积3、独立基础（砼独立基础与柱在基础上表面分界）(1)矩形基础：V=长×宽×高(2)阶梯形基础：V=∑各阶(长×宽×高)(3)截头方锥形基础：V=V1+V2=1/6 h1 ×［A×B+（A+a）（B+b）+a×b］+A×B×h2其中V1——基础上部棱台体积，V2——基础下部长方体体积，h1——棱台高度，A、B——棱台底边长宽，ab——棱台顶边长宽，h2——基础下部长方体高度混凝土柱工程量计算规则及公式⑴、构造柱工程量计算①构造柱体积＝构造柱体积+马牙差体积=H×（A×B+0.03×b×n）式中：H——构造柱高度A、B——构造柱截面长宽b——构造柱与砖墙咬差1/2宽度n——马牙差边数⑶、框架柱①现浇混凝土柱按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积。

框架柱体积＝框架柱截面积*框架柱柱高其中柱高：a 有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板下表面之间的高度计算。

b 无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。

独立基础模板计算实例篇一：模板计算公式1模板及支撑架摊销量=一次使用量×(1+施工损耗)×[1/周转次数+(周转次数－1)×补损率/周转次数－(1－补损率)50%/周转次数]此公式含有以下几个概念：1、损耗量=一次使用量×(1+施工损耗)×(周转次数－1)×补损率/周转次数周转性材料从第二次使用起，每周转一次后必须进行一定的修补加工才能使用。

每次加工修补所消耗的木材量称为损耗量。

2、周转使用量=一次使用量×(1+施工损耗)/周转次数+损耗量周转使用量是指周转性材料在周转使用和补损的条件下，每周转一次平均所需的木材量。

3、回收量=一次使用量×(1+施工损耗)*(1－补损率)/周转次数回收量是指周转性材料每周转一次后，可以平均回收的数量。

4、摊销量=周转使用量-回收量摊销量是指为完成一定计量单位建筑产品的生产，一次所需要的周转性材料的数量。

5、若公式4用于编制预算定额中的周转性材料摊销量时：（1）回收部分必须考虑材料使用前后价值的变化，应乘以回收折价率。

（2）周转性材料在周转使用过程中施工单位均要投入人力、物力，组织和管理补修模板工作，须额外支付施工管理费。

6、为补偿此项费用和简化计算的采取措施：减少回收量、增加摊销量（1）回收量乘以回收折价率（2）回收量的分母上乘以增加的施工管理费率7、摊销量=周转使用量-回收量*回收折价率/（1+施工管理费率）8、上面公式的50%=回收折价率/（1+施工管理费率），是综合考虑系数。

从网上找了一些资料，你可以看看：周转材料的消耗定额，应该按照多次使用，分次摊销的方法确定。

摊销量是指周转材料使用一次在单位产品上的消耗量，即应分摊到每一单位分项工程或结构构件上的周转材料消耗量。

周转性材料消耗定额一般与下面四个因素有关：①一次使用量：第一次投入使用时的材料数量。

根据构件施工图与施工验收规范计算。

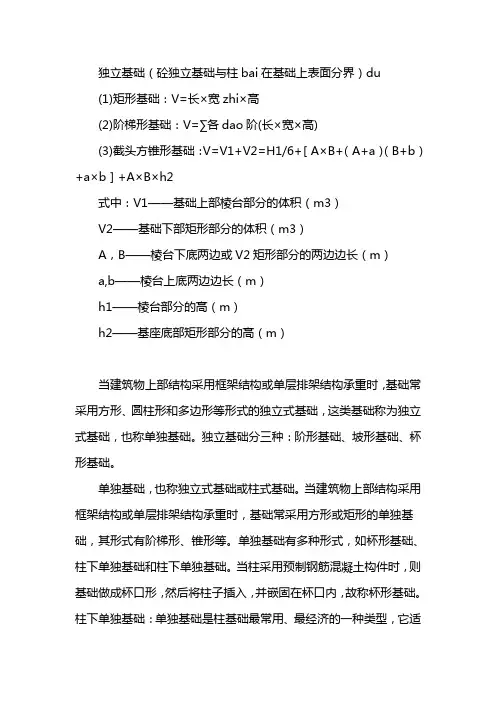

独立基础（砼独立基础与柱bai在基础上表面分界）du(1)矩形基础：V=长×宽zhi×高(2)阶梯形基础：V=∑各dao阶(长×宽×高)(3)截头方锥形基础：V=V1+V2=H1/6+［A×B+（A+a）（B+b）+a×b］+A×B×h2式中：V1——基础上部棱台部分的体积（m3）V2——基础下部矩形部分的体积（m3）A，B——棱台下底两边或V2矩形部分的两边边长（m）a,b——棱台上底两边边长（m）h1——棱台部分的高（m）h2——基座底部矩形部分的高（m）当建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用方形、圆柱形和多边形等形式的独立式基础，这类基础称为独立式基础，也称单独基础。

独立基础分三种：阶形基础、坡形基础、杯形基础。

单独基础，也称独立式基础或柱式基础。

当建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用方形或矩形的单独基础，其形式有阶梯形、锥形等。

单独基础有多种形式，如杯形基础、柱下单独基础和柱下单独基础。

当柱采用预制钢筋混凝土构件时，则基础做成杯口形，然后将柱子插入，并嵌固在杯口内，故称杯形基础。

柱下单独基础：单独基础是柱基础最常用、最经济的一种类型，它适用于柱距为4-12m，荷载不大且均匀、场地均匀，对不均匀沉降有一定适应能力的结构的柱做基础。

它所用材料根据柱的材料和荷载大小而定，常采用砖石、混凝土和钢筋混凝土等。

在工业与民用建筑中应用范围很广，数量很大。

这类基础埋置不深，用料较省，无需复杂的施工设备，地基不须处理即可修建，工期短，造价低因而为各种建筑物特别是排架、框架结构优先采用的一种基础型式[1] 。

墙下单独基础：当地基承载力较大，上部结构传给基础的荷载较小，或当浅层土质较差，在不深处有较好土层时时，为了节约基础材料和减少开挖土方量可采用墙下单独基础。

墙下单独基础的经济跨度为3-5m，砖墙砌在单独基础上边的钢筋混凝土梁上。

砼工程量计算规则分享(一)基础1.带形基础(1)外墙基础体积=外墙基础中心线长度×基础断面面积(2)内墙基础体积=内墙基础底净长度×基础断面面积+T形接头搭接体积其中T形接头搭接部分如图示。

V=V1+V2=（L搭×b×H）+ L搭〔bh1/2+2(B-b/2×h1/2×1/3)〕=L搭〔b×H+h1(2b+B/6)〕式中：V——内外墙T形接头搭接部分的体积；V1——长方形体积，如T形接头搭接示意图上部所示，无梁式时V1=0；V2——由两个三棱锥加半个长方形体积，如T形接头搭接示意图下部所示，无梁式时V= V2；H——长方体厚度，无梁式时H=0；2.独立基础（砼独立基础与柱在基础上表面分界）(1)矩形基础：V=长×宽×高(2)阶梯形基础：V=∑各阶(长×宽×高)(3)截头方锥形基础：V=V1+V2=H1/6+［A×B+（A+a）（B+b）+a×b］+A×B×h2截头方锥形基础图示式中：V1——基础上部棱台部分的体积（m3）V2——基础下部矩形部分的体积（m3）A，B——棱台下底两边或V2矩形部分的两边边长（m）a,b——棱台上底两边边长（m）h1——棱台部分的高（m）h2——基座底部矩形部分的高（m）（4）杯形基础基础杯颈部分体积（m3）V3=abh3式中：h3——杯颈高度V3_——杯口槽体积（m3）V4= h4/6+［A×B+（A+a）（B+b）+a×b］式中：h4—杯口槽深度（m）。

杯形基础体积如图7—6所示：V=V1+V2+V3－V4式中：V1，V2，V3，V4为以上计算公式所得。

3.满堂基础（筏形基础）有梁式满堂基础体积=（基础板面积×板厚）+（梁截面面积×梁长）无梁式满堂基础体积=底板长×底板宽×板厚4.箱形基础箱形基础体积=顶板体积+底板体积+墙体体积5.砼基础垫层基础垫层工程量=垫层长度×垫层宽度×垫层厚度（二）柱1.一般柱计算公式：V=HF式中：V——柱体积；H——柱高（m）F——柱截面积2.带牛腿柱如图所示V=（H×F）+牛腿体积×n=（h×F）+［(a×b×h1)+a×b V2 h2/2］n=h×F+a×b×(h1+h2/2)n式中：h——柱高（m）；F——柱截面积a.b——棱台上底两边边长；h1——棱台部分的高（m）h2——基座底部矩形部分的高（m）；n——牛腿个数3.构造柱：V=H×(A×B+0.03×b×n)式中：H—构造柱高（m）；A.B—构造柱截面的长和宽b—构造柱与砖墙咬槎1/2宽度；n—马牙槎边数（三）梁1.一般梁的计算公式（梁头有现浇梁垫者，其体积并入梁内计算）V=Lhb式中：h—梁高（m）；b—梁宽；L—梁长2.异形梁（L、T、十字型等梁）V=LF式中：L—梁长；F—异型梁截面积3.圈梁圈梁体积V=圈梁长×圈梁高×圈梁宽4.基础梁V=L×基础梁断面积式中：V—基础梁体积（m3）；L—基础梁长度（m）。

独立阶梯柱基计算书一、示意图基础类型：独立阶梯柱基计算形式：验算截面尺寸平面:剖面:二、基本参数1．依据规范《建筑地基基础设计规范》（GB 50007－2002）《混凝土结构设计规范》（GB 50010－2002）《简明高层钢筋混凝土结构设计手册（第二版）》2．几何参数：已知尺寸：B1 = 1400 mm, A1 = 1400 mmH1 = 250 mm, H2 = 250 mmB3 = 1000 mm, A3 = 1000 mm无偏心：B2 = 1400 mm, A2 = 1400 mm基础埋深d = 1.50 m钢筋合力重心到板底距离a s = 80 mm3．荷载值：(1)作用在基础顶部的基本组合荷载F = 1500 kNM x = 0.00 kN·mM y = 0.00 kN·mV x = 0.00 kNV y = 0.00 kN折减系数K s = 1.35(2)作用在基础底部的弯矩设计值绕X轴弯矩: M0x = M x－V y·(H1＋H2) = 0.00－0.00×0.50 = 0.00 kN·m绕Y轴弯矩: M0y = M y＋V x·(H1＋H2) = 0.00＋0.00×0.50 = 0.00 kN·m(3)作用在基础底部的弯矩标准值绕X轴弯矩: M0xk = M0x/K s = 0.00/1.35 = 0.00 kN·m绕Y轴弯矩: M0yk = M0y/K s = 0.00/1.35 = 0.00 kN·m4．材料信息：混凝土：C45 钢筋：HRB4005．基础几何特性：底面积：S = (A1＋A2)(B1＋B2) = 2.80×2.80 = 7.84 m2绕X轴抵抗矩：Wx = (1/6)(B1+B2)(A1+A2)2 = (1/6)×2.80×2.802 = 3.66 m3绕Y轴抵抗矩：Wy = (1/6)(A1+A2)(B1+B2)2 = (1/6)×2.80×2.802 = 3.66 m3三、计算过程1．修正地基承载力f ak = 160.00 kPa修正后的地基承载力特征值f=f ak+ηbγ（b-3）+ηdγm（d-0.5）(GB5007-2002-5.2.4压实土)a=160+1.5×16.94×1=185.41kpa2．轴心荷载作用下地基承载力验算计算公式：按《建筑地基基础设计规范》（GB 50007－2002）下列公式验算：p k = (F k＋G k)/A (5.2.4－1)F k = F/K s =1500/1.35 = 1111.11 kNG k = 20S·d = 20×7.84×1.50 = 235.20 kNp k = (F k＋G k)/S = (1111.11＋235.20)/7.84 = 171.72 kPa ≤f a，满足要求。

独立基础工程量计算方法独立基础工程量如何计算？独立基础是整个或局部结构物下的无筋或配筋基础。

一般是指结构柱基，高烟囱，水塔基础等的形式。

下面小蚂蚁素算量工厂根据自己的工程量计算经验，来总结下自己的独立基础工程量计算方法。

一、基础知识独立基础分：阶形基础、坡形基础、杯形基础3种。

独立基础的特点一：一般只坐落在一个十字轴线交点上，有时也跟其它条形基础相连，但是截面尺寸和配筋不尽相同。

独立基础如果坐落在几个轴线交点上承载几个独立柱，叫做联合独立基础。

独立基础的特点二：基础之内的纵横两方向配筋都是受力钢筋，且长方向的一般布置在下面。

长宽比在3倍以内且底面积在20m2以内的为独立基础（独立桩承台）。

二、计算方法（1）独立基础垫层的体积垫层体积=垫层面积×垫层厚度（2）独立基础垫层模板垫层模板=垫层周长×垫层高度（3）独立基础体积独立基础体积=各层体积相加（用长方体和棱台公式）（4）独立基础模板独立基础模板=各层周长×各层模板高（5）基坑土方工程量基坑土方的体积应按基坑底面积乘以挖土深度计算。

基坑底面积应以基坑底的长乘以基坑底的宽，基坑底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。

排水沟的体积应纳入总土方量内。

当需要放坡时，应将放坡的土方量合并于总土方量中。

（6）槽底钎探工程量槽底钎探工程量，以槽底面积计算。

小蚂蚁算量工厂根据自己的经验，总结了一下独立基础工程量计算方法。

如果你还有不明白，或者不会计算，建议找人代算，有代算公司，也有代算私人，你也可以去平台委托，费用不等。

三、方法1、你可以搜索下小蚂蚁算量，能做工程量计算、预算，高质、高效2、你可以在网上搜下预算造价单位，有一些单位做的比较好3、你可以去第三方平台委托别人做，平台上注意防骗，你可以找单位、也可以找个人来做。

四、造价预算收费标准1、部分收费为造价预算的0.2-0.5%（假设工程造价为100万，那费用为2000-5000）；2、专业公司收费，小蚂蚁算量工厂收费为造价预算0.1%左右（假设工程造价为100万，工程量计算费用就为1000-2000，具体看图纸）；3、还有部分就是按照各省市造价预算定额建议来收费。

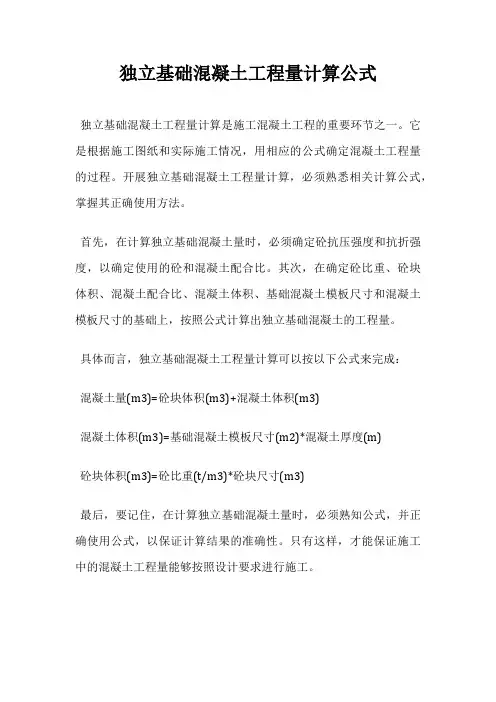

独立基础混凝土工程量计算公式
独立基础混凝土工程量计算是施工混凝土工程的重要环节之一。

它是根据施工图纸和实际施工情况，用相应的公式确定混凝土工程量的过程。

开展独立基础混凝土工程量计算，必须熟悉相关计算公式，掌握其正确使用方法。

首先，在计算独立基础混凝土量时，必须确定砼抗压强度和抗折强度，以确定使用的砼和混凝土配合比。

其次，在确定砼比重、砼块体积、混凝土配合比、混凝土体积、基础混凝土模板尺寸和混凝土模板尺寸的基础上，按照公式计算出独立基础混凝土的工程量。

具体而言，独立基础混凝土工程量计算可以按以下公式来完成：
混凝土量(m3)=砼块体积(m3)+混凝土体积(m3)
混凝土体积(m3)=基础混凝土模板尺寸(m2)*混凝土厚度(m)
砼块体积(m3)=砼比重(t/m3)*砼块尺寸(m3)
最后，要记住，在计算独立基础混凝土量时，必须熟知公式，并正确使用公式，以保证计算结果的准确性。

只有这样，才能保证施工中的混凝土工程量能够按照设计要求进行施工。

以下是程序生成的计算结果，未作任何改动。

柱下扩展基础：J-11、地基承载力设计值：计算公式：《建筑地基基础设计规范》（GBJ7－89）f＝fk + ηb*γ*(b-3) + ηd*γo*(d-0.5) （式5.1.3）式中：fk＝100.0（kPa）ηb＝0.00，ηd＝1.00γ＝18.0（kN/m3），γo＝18.0（kN/m3）b＝3.600（m）， d＝1.500（m）f＝100+0.00*18*（3.600－3）＋1.00*18*（1.500－0.5）＝118.0（kPa）地基承载力设计值f＝118.0（kPa）2、地基承载力验算：(1)、基本资料：竖向力设计值F＝1450.0（kN）基础自重设计值和基础上的土重标准值G＝100.0（kN）作用于基础底面的力矩设计值Mx＝35.00（kN·M）My＝56.00（kN·M）基础底面长度a＝3650（mm），（X方向）基础底面宽度b＝3600（mm），（Y方向）基础根部高度H＝600（mm）柱子高度hc＝400（mm），（X方向）柱子宽度bc＝400（mm），（Y方向）as＝35（mm）混凝土强度等级为C20。

fc＝10.0（N/mm2）；fcm＝11.0（N/mm2）； ft＝1.10（N/mm2）钢筋强度设计值fy＝210（N/mm2）(2)、当轴心荷载作用时：p＝（F＋G）/A （式5.1.5－1）其中：A＝a*b＝3.650*3.600＝13.14（m2）p＝（1450.0 + 100.0）/13.14＝118.0（kPa）≤118.0（kPa），满足要求。

(3)、当偏心荷载作用时：pmax＝（F＋G）/A＋M/W （式5.1.5－2）pmin＝（F＋G）/A－M/W （式5.1.5－3）My＝56.00（kN·M）偏心矩ex＝My/（F＋G）＝56.00/（1450.0＋100.0）＝0.036（m）≤a/6＝3.650/6＝0.608（m）基础底面抵抗矩Wx＝b*a*a/6＝3.600*3.650*3.650/6＝7.9935（m3）pmaxX＝（1450.0＋100.0）/13.14＋56.00/7.9935＝125.0（kPa）≤1.2*118.0＝141.6（kPa），满足要求。

独立基础底板配筋计算公式
独立基础底板配筋计算公式如下：
1. 计算设计荷载：根据设计荷载和基础面积计算出每平方米的荷载值Q，即Q=F/A。

2. 计算底板截面尺寸：根据设计荷载和混凝土强度等级选择合适的底板厚度H以确定底板截面面积A1，底板宽度B一般取基础宽度B0的1.2~1.8倍，底板长度L一般是B0的1.2~1.5倍。

3. 计算主筋配筋率：主筋配筋率ρ=As/A，其中As为主筋截面积，A为底板截面面积。

根据设计荷载和混凝土强度等级，查表得到合适的ρ值。

4. 计算主筋直径和间距：根据ρ值和底板尺寸确定主筋直径d 和间距s。

一般采用两层主筋，上下层主筋直径相同，间距也相同。

5. 计算箍筋配筋率和箍筋直径：箍筋配筋率ρ'=As'/A，其中As'为箍筋截面积。

根据d、s、H等参数计算箍筋配筋率，再根据设计荷载和混凝土强度等级查表得到合适的ρ'值，进而计算箍筋截面积和箍筋直径d'。

6. 校核：根据设计荷载进行受力校核，其中包括底板的弯曲、剪切和扭矩等受力状态，要求对底板进行受力校核，使其能够满足设计要求和规范要求。

独立基础混凝土工程量计算公式
独立基础混凝土工程量计算公式是用于计算独立基础混凝土工程量的公式，也就是将建筑物的荷载力和尺寸转换为混凝土材料量的公式。

它能够帮助设计人员快速准确地计算独立基础混凝土工程量，减少设计和施工过程中的错误和误差，提高设计质量。

独立基础混凝土工程量计算的基本公式是：量= 基础宽度（m）* 基础深度（m）* 基础厚度（m）* 基础密度（t/m3）。

其中，基础宽度是指建筑物的基础的宽度；基础深度是指建筑物的基础的深度；基础厚度是指建筑物的基础的厚度；基础密度是指建筑物的基础的密度。

在运用独立基础混凝土工程量计算公式时，需要准确地确定建筑物的荷载力，这样才能准确地计算出混凝土工程量。

此外，还要注意建筑物的尺寸，因为不同的尺寸会导致不同的混凝土工程量。

独立基础混凝土工程量计算公式可以帮助设计人员准确地计算出混凝土工程量，从而减少设计和施工过程中的错误和误差，提高设计质量。

但是，在使用该公式之前，必须确保建筑物的荷载力和尺寸是准确的，否则计算结果可能会受到影响。

独立基础计算步骤
独立基础是一种基础结构，其计算步骤如下：
1. 根据表1-9查到钢筋单位理论质量；
2. 根据表1-13查到钢筋保护层厚度；
3. 根据图示集中标注找到底板钢筋尺寸及此基础分底板的边长；
4. 计算x向底板钢筋和y向底板钢筋的质量。

x方向钢筋根数=（基础底板的宽-0.04*2）/0.20+1，x方向钢筋质量=（基础底板的宽*2+基础底板的宽*90%*30）*1.208*3。

同理，可求出y方向钢筋质量；
5. 根据图示集中标注找到顶部钢筋配置及顶部基础边长；
6. 求横向分布钢筋质量。

钢筋根数=（基础顶板的宽-0.02*2）/0.20+1，钢筋质量=（2.35+12.5*0.01-0.02*2）*23*0.617*3。

同理，可求出纵向受力钢筋质量；
7. 底板x方向钢筋质量+底板y方向钢筋质量+顶部分布钢筋质量+顶部纵向受力钢筋质量=独立基础钢筋工程量。

独立基础的计算需要考虑许多因素，如基础尺寸、钢筋配置、混凝土强度等。

在进行计算时，建议仔细阅读相关规范和设计图纸，确保计算结果的准确性。

如有需要，可以咨询专业的结构工程师或建筑师。

独立基础最小配筋率计算实例在进行独立基础的设计时，需要计算基础的最小配筋率，以确保基础的受力性能满足设计要求。

最小配筋率是指单位体积混凝土中的钢筋面积与截面面积的比值，通常用来控制基础的抗弯承载能力。

首先，我们需要明确独立基础的尺寸、荷载和混凝土强度等设计参数。

假设独立基础的尺寸为2m×2m，荷载为1000kN，混凝土强度为C30。

基础的截面面积可以通过基础的尺寸来计算，即截面面积=2m×2m=4m²。

根据设计荷载和混凝土强度，可以确定基础的受力性能要求，从而确定最小配筋率的取值范围。

一般情况下，最小配筋率的取值范围为0.15%~0.30%，即0.0015~0.003。

接下来，我们可以按照最小配筋率的取值范围，选取一个合适的数值作为计算的基础。

在实际设计中，通常会选择一个介于最小值和最大值之间的数值，以保证基础的受力性能满足设计要求。

假设我们选择最小配筋率为0.002，即0.2%。

那么在设计时，我们需要按照这个配筋率来计算基础的配筋面积。

配筋率=0.002=As/(b×h)根据配筋率的定义，可以得到配筋面积的计算公式：As=0.002×4m²=0.008m²所以，独立基础的最小配筋率为0.2%，配筋面积为0.008m²。

在实际设计中，我们可以按照这个配筋面积的数值，确定基础的配筋布置和数量，以确保基础的受力性能满足设计要求。

通过上述实例，我们可以看到，在进行独立基础的设计时，计算最小配筋率是十分重要的，可以帮助我们确定基础的受力性能，保证基础的安全性和稳定性。

在实际设计中，需要根据设计参数和要求，选择合适的最小配筋率，以确保基础的设计符合相关标准和规范要求。

独立基础计算书计算依据：1、《建筑地基基础设计规范》GB50007-20112、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB50009-2012一、基本参数1、上部荷载参数基础顶部柱子轴力设计值F(kN) 200 基础顶部柱子弯矩设计值Mx(kN·m) 50基础顶部柱子弯矩设计值My(kN·m) 50 基础顶部柱子剪力设计值Vx（kN) 10基础顶部柱子剪力设计值Vy（kN) 10 标准组合分项系数Ks 1.3基本组合分项系数Kc 1.352、基础上部柱子参数基础上部柱子截面类型方柱砼柱截面长a(mm) 800砼柱截面宽b(mm) 6003、基础参数基础类型阶梯形基础台阶数三阶基础底面长L×宽B×高h1(mm) 3600×2800×400 基础二阶底面长L1×宽B1×高h2(mm) 2800×2000×400 基础柱边面长dx×宽dy×高h3(mm) 600×300×400 基础埋置深度H1(m) 2.4混凝土强度等级C30 基础自重γc(kN/m3) 24基础上部覆土厚度h′(m) 1.2 基础上部覆土的自重γ′(kN/m3)17基础混凝土保护层厚度δ(mm)504、地基参数地基承载力特征值fak(kPa) 170 基础宽度地基承载力修正系数ηｂ0.3基础埋深地基承载力修正系数ηｄ 1.6 基础底面以下的土的重度γ（kN/m3）20基础底面以上的土的加权平均重度γm（kN/m3）18 基础底面修正后的地基承载力特征值fa(kPa)224.725、软弱下卧层基础底面至软弱下卧层顶部的距离2 地基压力扩散角θ(°）23 z(m)软弱下卧层顶处修正后的地基承载力160设计值faz(kPa)二、计算简图平面图剖面图1-1剖面图2-2三、承台验算1、基础受力设计值计算：F=200KNM x′=M x+H1×V x=50+2.4×10=74kN·mM y′=M y+H1×V y=50+2.4×10=74kN·m标准值计算：(标准组合)F k=K s×F=1.3×200=260kNM xk=K s×M x′=1.3×74=96.2kN·mM yk=K s×M y′=1.3×74=96.2kN·m2、基础及其上土的自重荷载标准值：G k =L ×B ×(γc ×h 1+ (h ′+h 2+h 3) ×γ′）+L 1×B 1×h 2×(γc -γ′)+(d x ×2+a ) ×(d y ×2+b)×h 3×(γc -γ′)=3.6×2.8×(24×0.4+ (1.2+0.4+0.4)×17)+2.8×2×0.4×(24-17)+(0.6×2+0.8 ) ×(0.3×2+0.6)×0.4×(24-17)=461.888kN 3、基础底面压应力计算p k = (F k + G k )/A=(260+461.888)/(2.8×3.6)=71.616kPa 基础底面抵抗矩：W X = BL 2/6=2.8×3.62/6=6.048m 3 基础底面抵抗矩：W Y = LB 2/6=3.6×2.82/6=4.704m 3e x =M xk /(F k +G k )=96.2/(260+461.888)=0.133p xkmax = (F k + G k )/A + |M xk |/W x =71.616+96.2/6.048=87.522kPa p xkmin = (F k + G k )/A - |M xk |/W x =71.616-96.2/6.048=55.71kPa p x 增= p xkmax -p k =15.906kPa p x 减= p k -p xkmin =15.906kPae y =M yk /(F k +G k )=96.2/(260+461.888)=0.133p ykmax = (F k + G k )/A + |M yk |/W y =71.616+96.2/4.704=92.067kPa p ykmin = (F k + G k )/A - |M yk |/W y =71.616-96.2/4.704=51.165kPa p y 增= p ykmax -p k =20.451kPa p y 减= p k -p ykmin =20.451kPap kmax = p k + p x 增+ p y 增=71.616+15.906+20.451=107.973kPa p kmin = p k - p x 减- p y 减=71.616-15.906-20.451=35.259kPa基座反力图1）轴心作用时地基承载力验算P k=71.616kPa≤ｆa=224.72kPa满足要求！2）偏心作用时地基承载力验算P kmax=107.973kPa≤1.2f a=1.2×224.72=269.664kPa满足要求！4、软弱下卧层验算基础底面处土的自重压力值：p c= H1×γm=2.4×18=43.2kPa下卧层顶面处附加压力值：p z=l b-43.2)/((2.8+2×2×tan23)×(3.6+2×2×(p kmax-p c)/((b+2ztanθ)(l+2ztanθ))=3.6×2.8×(107.973×tan23))=27.399kPa软弱下卧层顶面处土的自重压力值：p cz=z×γ=2×20=40kPa作用在软弱下卧层顶面处总压力：p z+p cz=27.399+40=67.399kPa≤ｆaz=160kPa满足要求！5、基础抗剪切验算2.8))=83.904kPa(107.973-461.888/(3.6×P jmax= K c×(p kmax-G k /A) =1.35×P jmin=0kPa1）第一阶验算抗剪切计算简图一阶X向抗剪切计算简图一阶y向h0x=h1-(δ+φx/2) = 400-(50+10/2)=345mmβhx=(800/ h0x)0.25=1A cx1= Lh0x=3600×345=1242000 mm2V x=0.7×βhx×f t×A cx1=0.7×1×1.43×1242000=1243242N=1243.242kN≥ｐjmax3.6×(2.8-2)/2=120.822kN×L×(B-B1 )/2=83.904×h0y=h1-(δ+φy /2)= 400-(50+10/2)=345mmβhy=(800/h0y)0.25=1A cy1=Bh0y= 600×345=207000 mm2V y=0.7×βjmax×B×(L- hy×f t×A cy1=0.7×1×1.43×207000=207207N=207.207kN≥ｐL1 )/2=83.904×2.8×(3.6-2.8)/2=93.972 kN满足要求！2）第二阶验算抗剪切计算简图二阶X向抗剪切计算简图二阶y向h0x=h1-(δ+φx/2)+ h2 =400-(50+10/2)+400=745mmβhx=(800/h0x)0.25=1400=2362000 mm2A cx2 =L×(h0x-h2) + L1×h2=3600×(745-400)+2800×V x=0.7×βjmax×L×(B-(b+2d y hx×f t×A cx2=0.7×1×1.43×2362000=2364362N=2364.362kN≥ｐ3.6×(2.8-0.6-2×0.3)/2=241.644 kN))/2=83.904×h0y=h1-(δ+φy/2)+ h2 =400-(50+10/2)+400=745mmβhy=(800/h0y)0.25=1400=1766000 mm2A cy2 =B×(h0y-h2) + B1×h2=2800×(745-400)+2000×V y=0.7×βhy×f t×A cy2=0.7×1×1.43×1766000=1767766N=1767.766kN≥ｐjmax×B×(L-(a+2d x0.6)/2=187.945 kN))/2=83.904×2.8×(3.6-0.8-2×满足要求！3）第三阶验算抗剪切计算简图三阶X向抗剪切计算简图三阶y向h0x=h1-(δ+φx/2) + h2+ h3=400-(50+10/2)+400+400=1145mmβhx=(800/h0x)0.25=0.914400+(800+2×600)×A cx3=L×(h0x-h2-h3)+L1×h2+(a+2d x)×h3=3600×(1145-400-400)+2800×400=3162000 mm2V x=0.7×βhx×f t×A cx3=0.7×0.914×1.43×3162000=2892958.068N=2892.958kN≥ｐjmax3.6×(2.8-0.6)/2=332.26kN×L×(B-b)/2=83.904×h0y=h1-(δ+φy/2) + h2+ h3= 400-(50+10/2)+400+400=1145mmβhy=(800/h0y)0.25=0.914400+(600+2×300)A cy3=B×(h0y-h2-h3)+B1×h2+(b+2d y)×h3=2800×(1145-400-400)+2000××400=2246000 mm2V y=0.7×βjmax hy×f t×A cy3=0.7×0.914×1.43×2246000=2054896.844N=2054.897kN≥ｐ×B×(L-a)/2=83.904×2.8×(3.6-0.8)/2=328.904kN满足要求！6、基础抗冲切验算1）第一阶验算k=(L1 -B1 )/2=(2800-2000)/2=400mmX方向验算：抗冲切验算一阶X向a bx=2h0x +L1=2×345+2800=3490 mm≤L=3600mm，取a bx=2h0x+L1=3490 mmy1= L/2-k=3600/2-400 =1400 mm≥B/2=1400 mm(2800/2+400) =3600 mmx1=2×(B/2+k) =2×y2=h0x +B1/2=345+2000/2 =1345 mmA lx=(B/2-y2)(a bx+x1)/2 = (2800/2-1345)( 3490+3600)/2=194975 mm2Y方向验算：抗冲切验算一阶y向a by=2h0y+B1=2×345+2000=2690mm≤B=2800mm，取a by=2h0y+B1=2690mmx1= B/2+k= 2800/2+400=1800 mm≥3600/2=1800 mm(3600/2-400)=2800 mmy1=2×(L/2-k) =2×x2= h0y +L1/2=345+2800/2=1745mmA ly= (L/2-x2)(a by+y1)/2 = (3600/2-1745)(2690+2800)/2=150975mm2a mx=(a t +a bx)/2=(2800+3490)/2=3145mma my=(a t +a by)/2 =(2000+2690)/2=2345mmA q1x=a mx×h0x=3145×345=1085025 mm2A q1y=a my×h0y=2345×345=809025 mm2F lx=0.7×βjmax hp×f t×A q1x=0.7×1×1.43×1085025=1086110.025N=1086.11kN≥ｐ×A lx=83.904×0.001×194975=16359.182N=16.359kNF1y=0.7×βjmaxhp×f t×A q1y=0.7×1×1.43×809025=809834.025N=809.834kN≥ｐ×A ly=83.904×0.001×150975=12667.406N=12.667kN满足要求！2）第二阶验算300))/2=400mm600)-(600+2×k=((a+2d x) -(b+2d y) )/2=((800+2×X方向验算：抗冲切验算二阶X向，取a bx=2h0x +(a+2d x)=2×745+(800+2×600)=3490 mm≤L=3600mm a bx=2h0x+(a+2d x)=3490 mmy1= L/2-k=3600/2-400 =1400 mm≥B/2=1400 mm(2800/2+400) =3600 mmx1=2×(B/2+k) =2×300)/2 =1345 mmy2=h0x +(b+2d y)/2=745+(600+2×A lx=(B/2-y2)(a bx+x1)/2 = (2800/2-1345)( 3490+3600)/2=194975 mm2Y方向验算：抗冲切验算二阶y向，取a by=2h0y+(b+2d y)=2×745+(600+2×300)=2690mm≤B=2800mma by=2h0y+(b+2d y)=2690mmx1= B/2+k= 2800/2+400=1800 mm≥3600/2=1800 mmy1=2×(L/2-k) =2×(3600/2-400)=2800 mm600)/2=1745mmx2= h0y +(a+2d x)/2=745+(800+2×A ly= (L/2-x2)(a by+y1)/2 = (3600/2-1745)(2690+2800)/2=150975mm2a mx=(a t +a bx)/2=(2000+3490)/2=2745mma my=(a t +a by)/2 =(1200+2690)/2=1945mmA q1x=a mx×h0x=2745×745=2045025 mm2A q1y=a my×h0y=1945×745=1449025 mm2F lx=0.7×βjmax hp×f t×A q1x=0.7×1×1.43×2045025=2047070.025N=2047.07kN≥ｐ×A lx=83.904×0.001×194975=16359.182N=16.359kNF1y=0.7×βhp×f t×A q1y=0.7×1×1.43×1449025=1450474.025N=1450.474kN≥ｐjmax×A ly=83.904×0.001×150975=12667.406N=12.667kN满足要求！3）第三阶验算k=(a -b )/2=(800-600)/2=100mmX方向验算：抗冲切验算三阶X向a bx=2h0x+a=2×1145+800=3090 mm≤L=3600mm，取a bx=2h0x+a=3090 mm y1= L/2-k=3600/2-100 =1700 mm≥B/2=1400 mm(2800/2+100) =3000 mmx1=2×(B/2+k) =2×y2=h0x +b/2=1145+600/2 =1445 mmA lx=(B/2-y2)(a bx+x1)/2 = (2800/2-1445)( 3090+3000)/2=-137025 mm2因为A lx＜0，即A lx不存在，故取A lx=0Y方向验算：抗冲切验算三阶y向a by=2h0y+b=2×1145+600=2890mm> B=2800mm，取a by=B=2800mmx2= h0y +a/2= 1145 +800/2=1545mm2800=714000mm2A ly= (L /2- x2) ×a by= (3600 /2- 1545) ×a mx=(a t +a bx)/2=(800+3090)/2=1945mma my=(a t +a by)/2 =(600+2800)/2=1700mmA q1x=a mx×h0x=1945×1145=2227025 mm2A q1y=a my×h0y=1700×1145=1946500 mm2F lx=0.7×βjmax hp×f t×A q1x=0.7×0.914×1.43×2227025=2037536.351N=2037.536kN≥ｐ×A lx=83.904×0.001×0=0N=0kNF1y=0.7×βjmaxhp×f t×A q1y=0.7×0.914×1.43×1946500=1780880.101N=1780.88kN≥ｐ×A ly=83.904×0.001×714000=59907.456N=59.907kN满足要求！四、承台配筋计算承台底部X轴向配筋HRB335Ф10@120承台底部Y轴向配筋HRB335Ф10@110基础底板受力配筋图2.8))=34.822kPaP j= K c×(p k-G k /A) =1.35×(71.616-461.888/(3.6×1）第一阶验算M1x=1/48[(p jmax+ p j) ×(2L+ L1)+ (p jmak-p j) ×L] ×(B -B1)2 =1/48×[(83.904+ 34.822)3600] ×(2800- 2000)2=18.186 kN·m× (2×3600+ 2800)+ (83.904-34.822 ) ×M1y=1/48[(p jmax+ p j) ×(2B+ B1)+ (p jmak-p j) ×B] ×(L -L1)2 =1/48×[(83.904+ 34.822)2800] ×(3600- 2800)2=13.863 kN·m× (2×2800+ 2000)+ (83.904-34.822 ) ×A sx1=M1x/(0.9×300×345)=195.233mm2106/(0.9×f yx×h0x ) =18.186×300×345)=148.824mm2106/(0.9×A sy1=M1y/(0.9×f yy×h0y ) =13.863×2）第二阶验算M2x=1/48[(p jmax+ p j) ×(2L+ (a+2d x))+ (p jmak-p j) ×L] ×(B -(b+2d y))2 =1/48×[(83.904+3600] ×(2800-(2×3600+ (800+2×600))+ (83.904-34.822 ) ×34.822) ×m(600+2×300))2=67.679 kN·M2y=1/48[(p jmax+ p j) ×(2B+ (b+2d y))+ (p jmak-p j) ×B] ×(L -(a+2d x))22800] ×(3600- =1/48×[(83.904+ 34.822) ×(2×2800+ (600+2×300))+ (83.904-34.822 ) ×m(800+2×600))2=50.388 kN·A sx2=M2x/(0.9×300×745)=336.46mm2106/(0.9×f yx×h0x ) =67.679×300×745)=250.5mm2106/(0.9×A sy2=M2y/(0.9×f yy×h0y ) =50.388×3）第三阶验算M3x=1/48[(p jmax+ p j) ×(2L+ a)+ (p jmak-p j) ×L] ×(B -b)2 =1/48×[(83.904+ 34.822) ×m(2×3600+ 800)+ (83.904-34.822 ) ×3600] ×(2800- 600)2=113.589 kN·M3y=1/48[(p jmax+ p j) ×(2B+ b)+ (p jmak-p j) ×B] ×(L -a)2 =1/48×[(83.904+ 34.822) ×m2800] ×(3600- 800)2=142.677 kN·(2×2800+ 600)+ (83.904-34.822 ) ×300×1145)=367.424mm2106/(0.9×f yx×h0x ) =113.589×A sx3=M3x/(0.9×106/(0.9×300×1145)=461.514mm2f yy×h0y ) =142.677×A sy3=M3y/(0.9×A sx=max(A sx1，A sx2，A sx3)=max(195.233，336.46，367.424)=367.424mm2≤ＡSX=[（2800/120）+1]×3.14×102/4=1910.167 mm2A sy=max(A sy1，A sy2，A sy3)=max(148.824，250.5，461.514)=461.514mm2≤ＡSY=[（3600/110）+1]×3.14×102/4=2647.591 mm2 满足要求！。
