薄膜的化学气相沉积II

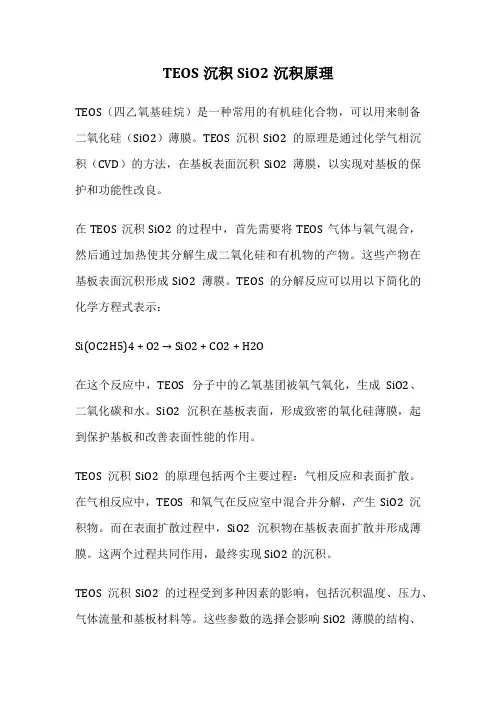

TEOS沉积SiO2沉积原理TEOS（四乙氧基硅烷）是一种常用的有机硅化合物，可以用来制备二氧化硅（SiO2）薄膜。

TEOS沉积SiO2的原理是通过化学气相沉积（CVD）的方法，在基板表面沉积SiO2薄膜，以实现对基板的保护和功能性改良。

在TEOS沉积SiO2的过程中，首先需要将TEOS气体与氧气混合，然后通过加热使其分解生成二氧化硅和有机物的产物。

这些产物在基板表面沉积形成SiO2薄膜。

TEOS的分解反应可以用以下简化的化学方程式表示：Si(OC2H5)4 + O2 → SiO2 + CO2 + H2O在这个反应中，TEOS分子中的乙氧基团被氧气氧化，生成SiO2、二氧化碳和水。

SiO2沉积在基板表面，形成致密的氧化硅薄膜，起到保护基板和改善表面性能的作用。

TEOS沉积SiO2的原理包括两个主要过程：气相反应和表面扩散。

在气相反应中，TEOS和氧气在反应室中混合并分解，产生SiO2沉积物。

而在表面扩散过程中，SiO2沉积物在基板表面扩散并形成薄膜。

这两个过程共同作用，最终实现SiO2的沉积。

TEOS沉积SiO2的过程受到多种因素的影响，包括沉积温度、压力、气体流量和基板材料等。

这些参数的选择会影响SiO2薄膜的结构、成分和性能。

通过调节这些参数，可以控制SiO2薄膜的厚度、均匀性和致密性，以满足不同应用的要求。

总的来说，TEOS沉积SiO2是一种常用的薄膜沉积方法，可以在微电子、光学、生物医学等领域广泛应用。

通过深入了解TEOS沉积SiO2的原理和影响因素，可以更好地控制SiO2薄膜的性能，为各种应用提供定制化的解决方案。

TEOS沉积SiO2的技术不断发展，将为未来的科学研究和工程应用带来更多可能性和机遇。

集成电路芯片工艺化学气相沉积（CVD）化学汽相淀积(CVD)化学汽相淀积是指通过气态物质的化学反应在衬底上淀积一层薄膜材料的过程。

CVD膜的结构可以是单晶、多晶或非晶态，淀积单晶硅薄膜的CVD过程通常被称为外延。

CVD技术具有淀积温度低、薄膜成分和厚度易于控制、均匀性和重复性好、台阶覆盖优良、适用范围广、设备简单等一系列优点。

利用CVD方这几乎可以淀积集成电路工艺中所需要的各种薄膜，例如掺杂或不掺杂的SiO：、多晶硅、非晶硅、氮化硅、金属(钨、钼)等。

一：化学气相沉积方法常用的CVD方法主要有三种：常压化学汽相淀积(APCVD)、低压化学汽相淀积(LPCVIi~)和等离子增强化学汽相淀积(PECVD)．APCVD反应器的结构与氧化炉类似，如图1-1所示，该系统中的压强约为一个大气压，因此被称为常压CVD。

气相外延单晶硅所采用的方法就是APCVD。

图1-1APCVD反应器的结构示意图，LPCVD反应器的结构如图1-2所示，石英管采用三温区管状炉加热，气体由一端引入，另一端抽出，半导体晶片垂直插在石英舟上。

由于石英管壁靠近炉管，温度很高，因此也称它为热壁CVD装置，这与利用射频加热的冷壁反应器如卧式外延炉不同．这种反应器的最大特点就是薄膜厚度的均匀性非常好、装片量大，一炉可以加工几百片，但淀积速度较慢．它与APCVD的最大区别是压强由原来的1X10SPa降低到1X102Pa左右。

图1-2LPCVD反应器的结构示意图图1-3平行板型PECVD反应器的结构示意图PECVD是一种能量增强的CVD方法，这是因为在通常CVD系统中热能的基础上又增加了等离子体的能量．图1-3给出了平行板型等离子体增强CVD反应器，反应室由两块平行的金属电极板组成，射频电压施加在上电极上，下电极接地。

射频电压使平板电极之间的气体发生等离子放电。

工作气体由位于下电极附近的进气口进入，并流过放电区。

半导体片放在下电极上，并被加热到100—400；C左右．这种反应器的最大优点是淀积温度低。

薄膜的沉积过程
薄膜沉积是指将材料沉积到基底表面形成一层薄膜的过程。

这个过程在微电子、光电子、纳米技术等领域都有广泛的应用。

薄膜沉积过程可以分为物理气相沉积和化学气相沉积两种方法。

1. 物理气相沉积
物理气相沉积是指通过高能粒子（如电子束、离子束）或热源（如电阻丝）将材料加热至高温，使其蒸发或溅射到基底表面上形成一层薄膜的过程。

这种方法适用于制备金属、合金、硅等材料的薄膜。

2. 化学气相沉积
化学气相沉积是指通过化学反应将材料从气体状态转变为固态并在基底表面上形成一层薄膜的过程。

这种方法适用于制备半导体、绝缘体和金属等材料的薄膜。

化学气相沉积可以分为以下几种类型：
（1）热化学气相沉积（CVD）
CVD是一种将气态前驱体在高温下分解反应产生材料沉积在基底表面
的方法。

CVD适用于制备SiO2、Si3N4、MoSi2等材料的薄膜。

（2）物理化学气相沉积（PVD）
PVD是指通过物理手段将材料从固态转变为气态，然后在基底表面上
形成一层薄膜的过程。

PVD适用于制备金属、合金、氧化物等材料的
薄膜。

（3）原子层沉积（ALD）
ALD是一种将前驱体分子和反应剂交替注入反应室中，每次只有一个
单层原子或分子被沉积在基底表面上的方法。

ALD适用于制备高质量、均匀性好的绝缘体和金属薄膜。

总之，不同类型的薄膜沉积方法具有不同的特点和优缺点，在实际应
用中需要根据具体情况选择合适的方法。

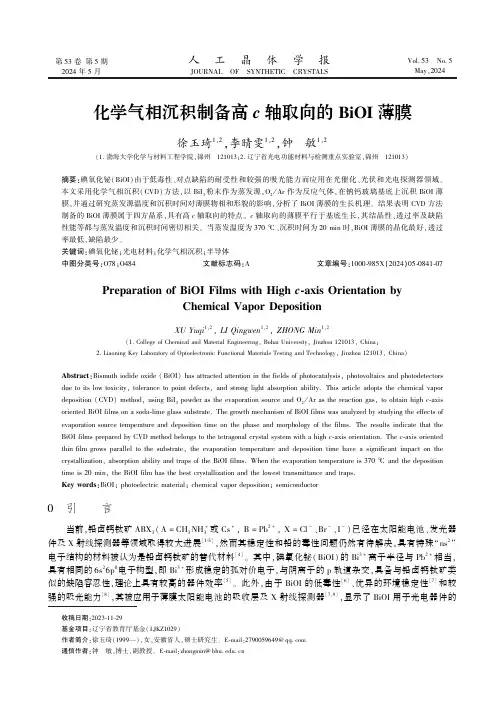

第53卷第5期2024年5月人㊀工㊀晶㊀体㊀学㊀报JOURNAL OF SYNTHETIC CRYSTALS Vol.53㊀No.5May,2024化学气相沉积制备高c 轴取向的BiOI 薄膜徐玉琦1,2,李晴雯1,2,钟㊀敏1,2(1.渤海大学化学与材料工程学院,锦州㊀121013;2.辽宁省光电功能材料与检测重点实验室,锦州㊀121013)摘要:碘氧化铋(BiOI)由于低毒性㊁对点缺陷的耐受性和较强的吸光能力而应用在光催化㊁光伏和光电探测器领域㊂本文采用化学气相沉积(CVD)方法,以BiI 3粉末作为蒸发源,O 2/Ar 作为反应气体,在钠钙玻璃基底上沉积BiOI 薄膜,并通过研究蒸发源温度和沉积时间对薄膜物相和形貌的影响,分析了BiOI 薄膜的生长机理㊂结果表明CVD 方法制备的BiOI 薄膜属于四方晶系,具有高c 轴取向的特点㊂c 轴取向的薄膜平行于基底生长,其结晶性㊁透过率及缺陷性能等都与蒸发温度和沉积时间密切相关㊂当蒸发温度为370ħ㊁沉积时间为20min 时,BiOI 薄膜的晶化最好,透过率最低,缺陷最少㊂关键词:碘氧化铋;光电材料;化学气相沉积;半导体中图分类号:O78;O484㊀㊀文献标志码:A ㊀㊀文章编号:1000-985X (2024)05-0841-07Preparation of BiOI Films with High c -axis Orientation by Chemical Vapor DepositionXU Yuqi 1,2,LI Qingwen 1,2,ZHONG Min 1,2(1.College of Chemical and Material Engineering,Bohai University,Jinzhou 121013,China;2.Liaoning Key Laboratory of Optoelectronic Functional Materials Testing and Technology,Jinzhou 121013,China)Abstract :Bismuth iodide oxide (BiOI)has attracted attention in the fields of photocatalysis,photovoltaics and photodetectors due to its low toxicity,tolerance to point defects,and strong light absorption ability.This article adopts the chemical vapor deposition (CVD)method,using BiI 3powder as the evaporation source and O 2/Ar as the reaction gas,to obtain high c -axis oriented BiOI films on a soda-lime glass substrate.The growth mechanism of BiOI films was analyzed by studying the effects of evaporation source temperature and deposition time on the phase and morphology of the films.The results indicate that the BiOI films prepared by CVD method belongs to the tetragonal crystal system with a high c -axis orientation.The c -axis oriented thin film grows parallel to the substrate,the evaporation temperature and deposition time have a significant impact on the crystallization,absorption ability and traps of the BiOI films.When the evaporation temperature is 370ħand the depositiontime is 20min,the BiOI film has the best crystallization and the lowest transmittance and traps.Key words :BiOI;photoelectric material;chemical vapor deposition;semiconductor ㊀㊀收稿日期:2023-11-29㊀㊀基金项目:辽宁省教育厅基金(LJKZ1029)㊀㊀作者简介:徐玉琦(1999 ),女,安徽省人,硕士研究生㊂E-mail:2790059649@ ㊀㊀通信作者:钟㊀敏,博士,副教授㊂E-mail:zhongmin@0㊀引㊀㊀言当前,铅卤钙钛矿ABX 3(A =CH 3NH +3或Cs +,B =Pb 2+,X =Cl -㊁Br -㊁I -)已经在太阳能电池㊁发光器件及X 射线探测器等领域取得较大进展[1-3],然而其稳定性和铅的毒性问题仍然有待解决,具有特殊 ns 2 电子结构的材料被认为是铅卤钙钛矿的替代材料[4]㊂其中,碘氧化铋(BiOI)的Bi 3+离子半径与Pb 2+相当,具有相同的6s 26p 0电子构型,即Bi 3+形成稳定的孤对价电子,与阴离子的p 轨道杂交,具备与铅卤钙钛矿类似的缺陷容忍性,理论上具有较高的器件效率[5]㊂此外,由于BiOI 的低毒性[6]㊁优异的环境稳定性[7]和较强的吸光能力[8],其被应用于薄膜太阳能电池的吸收层及X 射线探测器[7,9],显示了BiOI 用于光电器件的842㊀研究论文人工晶体学报㊀㊀㊀㊀㊀㊀第53卷潜力㊂迄今,制备BiOI薄膜的方法有电沉积法[10]㊁水热法[11]㊁气溶胶辅助化学气相沉积法[12]和连续离子吸附反应[13]等,但这些方法过于复杂,制备的薄膜晶化度较差,限制了其发展㊂化学气相沉积(chemical vapor deposition,CVD)作为一种成熟的沉积技术,最近被应用于制备BiOI薄膜㊂2012年Ye等[14]首次在低温下使用CVD方法在大气氛围中制备了BiOI薄膜,但空气纯度较低导致薄膜杂质较多,质量不高㊂2017年, Hoye等[7]使用双温区管式炉,以BiI3为铋源和O2/Ar为氧源制备了无针孔BiOI薄膜,而且该薄膜在大气环境中至少能保持四方相197d,之后制备了相应的太阳能电池器件,但该器件的光电转换效率(power conversion efficiency,PCE)仅为2%㊂2019年,Zeng等[15]利用CVD法在云母基底上制备了BiOI单层,由于云母基底缺乏高能成核中心,表面成核比较困难,作者巧妙将两片云母衬底堆叠在一起,形成限域空间得到BiOI单层㊂当前高质量BiOI薄膜生长仍然困难,亟需深入了解其生长机理进而指导高质量BiOI薄膜的生长㊂本文采用CVD方法在钠钙玻璃基底上制备出高c轴取向的BiOI薄膜并分析了生长机理,将为高质量BiOI薄膜的生长提供借鉴㊂1㊀实㊀㊀验1.1㊀实验装置及材料CVD装置由双温区管式炉(OTF-1200X,合肥科晶)改装,BiI3粉末(纯度99.95%)由江西科泰新材料有限公司提供,Ar/O2气体(体积比V(O2)ʒV(Ar)=1ʒ5)由锦州益通气体有限公司提供㊂1.2㊀薄膜制备如图1所示,将装有0.3g BiI3粉末的瓷舟放置于蒸发区(蒸发区温度为T1),钠钙玻璃基底放置于沉积区(沉积区温度为T2),并保持T2=T1+20ħ㊂反应在O2/Ar气氛中常压进行,将T1和T2同时加热至设定温度并保持相同的沉积时间(t)㊂由于实验中发现BiOI薄膜仅在T2沉积区(基底距离瓷舟4cm处)处有均匀沉积,所以本实验主要改变T1及t㊂BiOI反应原理为2BiI3+O2ң2BiOI+I2[7],在气体输运作用下,BiOI薄膜在钠钙玻璃基底上沉积,所得薄膜及粉末如图1(b)所示㊂图1㊀实验装置及制备的薄膜㊂(a)CVD装置示意图;(b)BiOI粉末及薄膜Fig.1㊀Experimental setup and prepared film.(a)Schematic diagram of CVD;(b)BiOI powder and film1.3㊀薄膜表征使用X射线衍射仪(Rigaku,日本理学)对样品进行物相表征;采用场发射扫描电子显微镜(S-4800,日本日立)表征BiOI薄膜的表面形貌;通过紫外-可见光谱仪(PE-750,美国PE公司)测试BiOI薄膜的透射光谱,并计算其光学带隙;通过532nm激发光源下的拉曼光谱仪(LabRam HR Evolution,法国Horiba)得到BiOI 薄膜的拉曼/荧光光谱㊂2㊀结果与讨论图2(a)是CVD方法制备的BiOI薄膜及粉末的XRD图谱,可以看出粉末衍射峰主要位于9.72ʎ㊁29.7ʎ㊁31.7ʎ㊁46.45ʎ㊁51.42ʎ㊁55.2ʎ处,与BiOI标准卡片(JCPDS,No.00-010-0445)一致㊂薄膜衍射峰位于9.74ʎ㊁19.48ʎ㊁39.44ʎ㊁49.96ʎ处,分别对应BiOI的(001)㊁(002)㊁(004)和(005)晶面,说明CVD方法制备的薄膜材料为BiOI,属于四方晶系,且有(00l)择优取向,类似文献[9]中BiOI的单晶XRD图谱㊂图2(b)显示㊀第5期徐玉琦等:化学气相沉积制备高c轴取向的BiOI薄膜843㊀t=30min固定不变时,随着T1升高到370ħ,衍射峰强度增加,说明薄膜结晶性增强㊂当T1=380ħ时,薄膜出现杂相Bi4O5I2㊂图2(c)为T1=370ħ时,不同沉积时间(t)制备的BiOI薄膜XRD图谱㊂观察发现,当t<20min时,随着t增加,薄膜衍射峰强度增强,晶化程度变好㊂当t=20min时,衍射峰强度达到最大,此时晶化最好;t继续增加,衍射峰强度反而降低㊂原因可能是此时BiI3和O2生成BiOI的反应已经完成(t=15min 时仍然有BiI3粉末残留,如图2(d)所示),但加热仍然在进行,由于热应力和晶格变化[16],部分纳米片破裂,结晶性变差㊂图2㊀BiOI系列样品XRD图谱㊂(a)BiOI粉末和薄膜;(b)不同蒸发温度的BiOI薄膜;(c)不同沉积时间的BiOI薄膜;(d)T1=370ħ,t=15min时BiOI粉末Fig.2㊀XRD of BiOI samples.(a)BiOI powder and film;(b)BiOI films at different evaporation temperatures;(c)BiOI films prepared at different time;(d)BiOI powder(T1=370ħ,t=15min)图3(a)~(e)是t=30min固定不变时,不同蒸发温度(T1)下制备的BiOI薄膜SEM照片,当T1从330ħ升高至370ħ时,BiOI薄膜从不连续变为连续㊂T1=330ħ时,纳米片尚未完全形成且尺寸较小,薄膜主要由团聚体组成,如图3(a)所示㊂当T1升高至350ħ时,纳米片形成并且晶粒尺寸增大,但仍有不少缝隙,图3(d)显示当T1=360ħ时,纳米片尺寸变大,缝隙逐渐消失,与XRD衍射峰强度增加结果一致㊂由图3(e)可知,T1=370ħ时,纳米片厚度变厚,薄膜结晶性增加,纳米片之间开始堆叠挤压,薄膜由平坦纳米片和随机插入的垂直纳米片组成㊂图4(a)~(f)为T1=370ħ固定不变时,不同沉积时间(t)所制备的BiOI薄膜SEM照片,随着t增加,纳米片尺寸增大,并且薄膜结构更紧凑,t=20min时纳米片尺寸达到最大,尺寸可达3μm,与上述XRD结果一致,随着t继续增加,BiOI纳米片尺寸明显变小,可能原因是热应力导致纳米片破裂[16]㊂通过上述分析,说明T1和t对BiOI薄膜形貌有较大影响㊂通过紫外-可见透射光谱研究了BiOI薄膜的光学性质,图5(a)和(b)分别为不同T1和t时的薄膜透射图,可以看出T1和t影响BiOI薄膜的透过率㊂当T1增加时,透过率降低㊂在T1=370ħ㊁t=20min时透过率最低,可能原因是升高温度增加了BiOI晶体的生长速率,晶粒尺寸增加,薄膜更加致密[17-18],与图3的844㊀研究论文人工晶体学报㊀㊀㊀㊀㊀㊀第53卷SEM结果一致㊂当t>20min时,透过率增加,原因是纳米片受到破坏,薄膜结晶性和致密性变差,与图4(f)一致㊂图5(c)和(d)是利用公式αhν=A(hν-E g)1/2得到的Tauc图(式中α㊁hν㊁A和E g分别表示吸收系数㊁光子能量㊁材料的特征常数和禁带宽度),通过外切法可得BiOI薄膜的光学带隙[19]㊂t=30min,T1为330㊁340㊁350㊁360和370ħ时BiOI薄膜的禁带宽度分别为2.08㊁2.19㊁2.2㊁2.2和2.32eV,t为5㊁10㊁15㊁20㊁25和30min时薄膜的禁带宽度分别为2.15㊁2.16㊁2.28㊁1.93㊁2.25和2.32eV,与文献[6]报道的BiOI带隙一致㊂图3㊀不同蒸发温度下制备的BiOI薄膜SEM照片Fig.3㊀SEM images of BiOI films prepared at different evaporation temperatures图4㊀不同沉积时间下制备的BiOI薄膜SEM照片Fig.4㊀SEM images of BiOI films prepared with different deposition time图6(a)是不同蒸发温度(T1)和沉积时间(t)下制备的BiOI薄膜Raman图,如图所示,BiOI薄膜的Raman光谱主要有3个峰,位于87和150cm-1处的拉曼峰分别属于Bi-I振动的A1g和E g声子伸展模式[12]㊂㊀第5期徐玉琦等:化学气相沉积制备高c 轴取向的BiOI 薄膜845㊀除了A 1g 和E g 拉伸模式外,在101cm -1处出现一个肩峰,猜测可能与表面原子振动有关[20]㊂随着T 1和t 升高,BiOI 薄膜中A 1g 和E g 振动模式的强度增加,肩峰增加更加明显,这可能是T 1和t 增加导致BiOI 团聚增加[18,21],进而导致拉曼衍射峰增强,这与XRD 结果一致㊂图5㊀BiOI 薄膜不同蒸发温度㊁不同沉积时间下的透射光谱图和Tauc 图Fig.5㊀Transmission spectra and Tauc diagram of BiOI films prepared at different evaporation temperatures and different depositiontime 图6㊀不同蒸发温度(a)和不同沉积时间(b)下BiOI 薄膜的拉曼光谱Fig.6㊀Raman spectra of BiOI thin films prepared at different evaporation temperatures (a)and different deposition time (b)图7是在不同蒸发温度(T 1)和沉积时间(t )时的荧光光谱,在700nm 处均有一个宽的发射峰,与文献[22]的发射峰基本一致,根据有关理论分析[7]可归属为缺陷发射峰㊂Huq 等[22]通过退火BiOI 薄膜引入缺陷,结合瞬态吸收光谱指出700nm 处PL 峰归属于薄膜表面200nm 处的载流子复合㊂Lai 等[23]表明BiOI 薄膜中宽PL 峰的形成可能是深陷阱态诱导热激活㊁多声子发射(multiple-phonon emission,MPE)介导的电荷复合导致的㊂如图7(a)~(b)所示,在T 1=330ħ或t =5min 时,荧光峰最强可能是温度太低或反应时间过短时晶体生长不完全导致薄膜内缺陷较多㊂随着温度升高或时间延长,荧光峰逐渐减弱,说明温度升高和时间延长都会减少缺陷㊂荧光峰对应缺陷的具体归属有待于深入研究㊂图8(a)和(b)分别是BiOI 晶体结构图和BiOI 生长机理示意图,BiOI 是通过层间范德瓦耳斯力沿c 轴堆叠形成的层状结构[24],如图8(a)所示㊂在[I-Bi-O-Bi-I]层中,每个铋中心被四个氧原子和四个碘原子包围,形成不对称的十面体㊂同时层内强共价键(沿a 轴和b846㊀研究论文人工晶体学报㊀㊀㊀㊀㊀㊀第53卷轴延伸)与层间范德瓦耳斯力的结合使BiOI具有各向异性[12]㊂BiOI薄膜生长机理推测如图8(b)所示, T1=330ħ时,BiOI生长不完全,未形成完整的纳米片,从XRD分析结果得出晶体主要沿c轴生长㊂温度升高,纳米片尺寸增大,纳米片生长完全,形成连续薄膜,当T1增加到360ħ时,[I-Bi-O-Bi-I]层在范德瓦耳斯力作用下沿c轴堆叠,厚度增加,纳米片成四方体㊂T1=370ħ时,纳米片厚度增加,同时出现一些随机插入的纳米片㊂图7㊀不同蒸发温度(a)和不同沉积时间(b)下BiOI薄膜的荧光光谱图Fig.7㊀Photoluminescence spectra of BiOI thin films prepared at different evaporation temperatures(a)anddifferent deposition time(b)图8㊀BiOI晶体结构图(a)和薄膜生长机理图(b)Fig.8㊀Crystal structure of BiOI(a)and growth mechanism of BiOI films(b)3㊀结㊀㊀论本文采用CVD方法在钠钙玻璃基底上制备了c轴取向的BiOI薄膜,通过XRD㊁SEM㊁紫外-可见透射光谱及荧光光谱等表征方法研究了蒸发温度(T1)和沉积时间(t)对薄膜物相结构㊁微观形貌和光学性质的影响㊂研究结果表明:薄膜合适的蒸发温度窗口为350~370ħ(高于370ħ产生杂相,低于350ħ无薄膜生成或薄膜不连续)㊂不同蒸发温度和沉积时间下制备的BiOI薄膜均为c轴取向,并且随着蒸发温度的升高和沉积时间的延长(t<20min时),薄膜的结晶性提高,纳米片尺寸增大,透过率降低㊂荧光光谱显示随着薄膜质量的提高,其内部缺陷减少㊂在T1=370ħ㊁t=20min时,薄膜的晶化最好,纳米片尺寸可达3μm,透过率最低,缺陷最少㊂但当t>20min时,薄膜的结晶性和纳米片尺寸开始下降,可能原因是热应力导致纳米片破裂㊂参考文献[1]㊀ZHOU S,FU S Q,WANG C,et al.Aspartate all-in-one doping strategy enables efficient all-perovskite tandems[J].Nature,2023,624:69-73.[2]㊀LIN K B,XING J,QUAN L N,et al.Perovskite light-emitting diodes with external quantum efficiency exceeding20percent[J].Nature,2018,㊀第5期徐玉琦等:化学气相沉积制备高c轴取向的BiOI薄膜847㊀562(7726):245-248.[3]㊀YI L Y,HOU B,ZHAO H,et al.X-ray-to-visible light-field detection through pixelated colour conversion[J].Nature,2023,618:281-286.[4]㊀LI T S,LUO S L,WANG X J,et al.Alternative lone-pair ns2-cation-based semiconductors beyond lead halide perovskites for optoelectronicapplications[J].Advanced Materials,2021,33(32):e2008574.[5]㊀BRANDT R E,STEVANOVIC'V,GINLEY D S,et al.Identifying defect-tolerant semiconductors with high minority-carrier lifetimes:beyondhybrid lead halide perovskites[J].MRS Communications,2015,5(2):265-275.[6]㊀ABUELWAFA A A,MATIUR R M,PUTRI A A,et al.Synthesis,structure,and optical properties of the nanocrystalline bismuth oxyiodide(BiOI)for optoelectronic application[J].Optical Materials,2020,109:110413.[7]㊀HOYE R L Z,LEE L C,KURCHIN R C,et al.Strongly enhanced photovoltaic performance and defect physics of air-stable bismuth oxyiodide(BiOI)[J].Advanced Materials,2017,29(36):1702176.[8]㊀HE C,GONG Y B,LI S Z,et al.Efficient electricity generation and degradation of organic pollutants in wastewater using Ag-BiOI photoactivatedfuel cell[M]//ACS Symposium Series.Washington,DC:American Chemical Society,2014:149-164.[9]㊀JAGT R A,BRAVIC'I,EYRE L,et yered BiOI single crystals capable of detecting low dose rates of X-rays[J].Nature Communications,2023,14:2452.[10]㊀SHINDE S,MAJUMDAR P,SIL S,et al.Energy-inexpensive galvanic deposition of BiOI on electrodes and its conversion to3D porous BiVO4-based photoanode[J].The Journal of Physical Chemistry C,2020,124(35):18930-18945.[11]㊀ABDUL-MANAF N A,AZMI A H,FAUZI F,et al.The effects of micro and macro structure on electronic properties of bismuth oxyiodide thinfilms[J].Materials Research Express,2021,8(9):096401.[12]㊀SUN Z C,ZHANG H J,MEI B C.Enhanced charge separation and transfer efficiency of BiOI with the dominantly exposed(102)facet forsensitive photoelectrochemical photodetection[J].Inorganic Chemistry,2023,62(14):5512-5519.[13]㊀MATIUR R M,NOR F,ARIMA Y,et pact continuous BiOI film for solid-state solar cell via faster lifting speed of the dip-SILARtechnique at room temperature[J].Materials Science in Semiconductor Processing,2021,130:105808.[14]㊀YE L Q,CHEN J N,TIAN L H,et al.BiOI thin film via chemical vapor transport:photocatalytic activity,durability,selectivity and mechanism[J].Applied Catalysis B:Environmental,2013,130/131:1-7.[15]㊀ZENG W,LI J,FENG L P,et al.Synthesis of large-area atomically thin BiOI crystals with highly sensitive and controllable photodetection[J].Advanced Functional Materials,2019,29(16):1900129.[16]㊀ZENG W,FENG L P,LI J,et al.Synthesis of millimeter-size single-crystal2D BiOI sheets and ribbons on mica[J].Chemistry of Materials,2019,31(23):9715-9720.[17]㊀RAJ MOHAMED J,AMALRAJ L.Effect of precursor concentration on physical properties of nebulized spray deposited In2S3thin films[J].Journal of Asian Ceramic Societies,2016,4(3):357-366.[18]㊀PUTRI A A,KATO S,KISHI N,et al.Relevance of precursor molarity in the prepared bismuth oxyiodide films by successive ionic layeradsorption and reaction for solar cell application[J].Journal of Science:Advanced Materials and Devices,2019,4(1):116-124. [19]㊀PODRAZA N J,QIU W,HINOJOSA B B,et al.Band gap and structure of single crystal BiI3:resolving discrepancies in literature[J].Journalof Applied Physics,2013,114(3):33110.[20]㊀KAZYREVICH M E,MALASHCHONAK M V,MAZANIK A V,et al.Photocurrent switching effect on platelet-like BiOI electrodes:influenceof redox system,light wavelength and thermal treatment[J].Electrochimica Acta,2016,190:612-619.[21]㊀PUTRI A A,KATO S,KISHI N,et al.Angle dependence of synthesized BiOI prepared by dip coating and its effect on the photovoltaicperformance[J].Japanese Journal of Applied Physics,2019,58:SAAD09.[22]㊀HUQ T N,LEE L C,EYRE L,et al.Electronic structure and optoelectronic properties of bismuth oxyiodide robust against percent-level iodine-,oxygen-,and bismuth-related surface defects[J].Advanced Functional Materials,2020,30(13):1909983.[23]㊀LAL S,RIGHETTO M,ULATOWSKI A M,et al.Bandlike transport and charge-carrier dynamics in BiOI films[J].The Journal of PhysicalChemistry Letters,2023,14(29):6620-6629.[24]㊀JAGT R A,HUQ T N,BÖRSIG K M,et al.Controlling the preferred orientation of layered BiOI solar absorbers[J].Journal of MaterialsChemistry C,2020,8(31):10791-10797.。

化学气相沉积法在半导体制造中的应用化学气相沉积法（Chemical Vapor Deposition，简称CVD）是一种常用的半导体制造技术，应用广泛。

CVD通过将化学反应中的气态反应物引入到表面，使其在表面上发生化学反应，从而在半导体材料上形成薄膜。

在半导体制造中，CVD方法主要应用于以下方面：1. 薄膜生长：CVD技术可用于在半导体基片上生长高质量、均匀的薄膜。

通过调整反应气体的成分、压力和温度等参数，可以控制薄膜的厚度、组成、晶体结构以及其他物理性质。

常用的薄膜有二氧化硅（SiO2）、氮化硅（Si3N4）、氧化铝（Al2O3）等。

2. 掺杂：在半导体制造中，为了改变材料的电学性质，常需要向材料中引入特定的杂质。

CVD可以通过将杂质气体（例如磷化氢、二甲基锗等）与基底表面上的半导体材料反应，将杂质原子嵌入到晶格中，实现对材料的掺杂。

3. 异质结构的制备：CVD可以在半导体基片上制备不同材料的异质结构，如晶体管中的源/漏区域和栅极电极。

通过在不同的反应条件下选择不同的材料，可以控制薄膜的组成和厚度，从而实现对材料性质的调控。

4. 微纳加工：CVD技术可以制备高纯度的薄膜，使其具有良好的光学、电学、磁学等性质。

这些优良性质使得CVD在微纳加工领域有广泛应用，如制备光学薄膜、光波导器件、传感器等。

5. 二维材料生长：CVD可以用于生长二维材料，如石墨烯、二硫化钼等。

这些材料具有特殊的电学、光学和热学性质，因此在半导体器件制造中具有潜在的应用前景。

总之，化学气相沉积法在半导体制造中起着重要作用。

它可以实现高质量薄膜的生长、掺杂材料的制备、异质结构的形成、微纳加工以及二维材料的生长等应用，为半导体产业的发展提供了重要的技术支持。

对于半导体制造商来说，熟练掌握CVD技术，能够使其在产品研发和生产中具备更多的灵活性和多样性。

化学气相沉积（Chemical Vapor Deposition, CVD）是一种制备薄膜的技术，SiO2 是一种常见的材料，常用于制备薄膜、光学涂层等。

在CVD 过程中制备SiO2 薄膜，主要包括两种晶体结构：非晶态和晶体态。

1. **非晶态SiO2**：在CVD 过程中制备的非晶态SiO2 薄膜，具有无序的非晶结构，原子排列无规则，晶体结构不明显。

非晶态SiO2 通常用于光学涂层、保护层等应用。

2. **晶体态SiO2**：在CVD 过程中制备的晶体态SiO2 薄膜，具有有序的晶体结构。

SiO2 的晶体结构与其晶体形态有关，常见的晶体结构包括：
- **α-Quartz**：最常见的SiO2 晶体结构之一，属于正交晶系，具有空间群P3*_12*，结构稳定，常用于石英材料制备中。

- **β-Quartz**：SiO2 的高温相，属于六方晶系，同样常见于石英材料中。

- **Cristobalite**、**Tridymite** 等：SiO2 的其他晶体形态，在特定条件下形成。

在CVD 过程中制备SiO2 晶体结构时，通常需要控制合适的温度、压力和气体混合物等参数，以获得所需的晶体结构
和薄膜性质。

不同的晶体结构和制备条件会影响SiO2 薄膜的物理性质和应用效果。

化学气相沉积技术化学气相沉积技术（Chemical Vapor Deposition，CVD）是一种在气体环境下进行的化学反应过程，通过在固体表面上沉积出一层薄膜或涂层的方法。

该技术在材料科学、纳米技术、电子学、光学等领域得到了广泛应用。

一、化学气相沉积技术的基本原理化学气相沉积技术是利用气相中的化学反应来生成或沉积出所需的薄膜或涂层。

通常情况下，该技术需要将一种或多种反应物气体输送到反应室中，然后在固体表面上发生化学反应，最终生成所需的薄膜或涂层。

根据反应条件和反应机理的不同，化学气相沉积技术可以分为几种不同的类型，如下所述：1. 热化学气相沉积（Thermal CVD）：该技术是利用高温下气体分子的热运动来促进化学反应的进行。

常见的热化学气相沉积技术包括低压化学气相沉积（LPCVD）和气相外延（Gas Phase Epitaxy，GPE）等。

2. 液相化学气相沉积（Liquid Phase CVD，LPCVD）：该技术是将固体表面浸泡于一种含有反应物的溶液中，通过溶液中的化学反应生成所需的沉积物。

液相化学气相沉积技术主要用于纳米颗粒的制备。

3. 辅助化学气相沉积（Assisted CVD）：该技术是在化学气相沉积的过程中引入外部能量或辅助剂来促进反应的进行。

常见的辅助化学气相沉积技术包括等离子体增强化学气相沉积（Plasma Enhanced CVD，PECVD）和光辅助化学气相沉积（Photo-Assisted CVD）等。

三、化学气相沉积技术的应用领域化学气相沉积技术在材料科学、纳米技术、电子学、光学等领域有着广泛的应用。

下面列举几个常见的应用领域：1. 半导体器件制造：化学气相沉积技术可以用于制备半导体材料的薄膜，如硅、氮化硅等。

这些薄膜可以作为半导体器件的绝缘层、隔离层或介质层。

2. 硬质涂层：化学气相沉积技术可以用于制备硬质涂层，如碳化硅、氮化硼等。

这些硬质涂层具有优异的耐磨损性和高温稳定性，广泛应用于刀具、模具等领域。

化学气相沉积
化学气相沉积是一种化工技术，该技术主要是利用含有薄膜元素的一种或几种气相化合物或单质、在衬底表面上进行化学反应生成薄膜的方法。

化学气相淀积是近几十年发展起来的制备无机材料的新技术。

化学气相淀积法已经广泛用于提纯物质、研制新晶体、淀积各种单晶、多晶或玻璃态无机薄膜材料。

这些材料可以是氧化物、硫化物、氮化物、碳化物，也可以是III-V、II-IV、IV-VI 族中的二元或多元的元素间化合物，而且它们的物理功能可以通过气相掺杂的淀积过程精确控制。

化学气相淀积已成为无机合成化学的一个新领域。

化学气相沉积法不但可以对晶体或者晶体薄膜性能的改善有所帮助，而且也可以生产出很多别的手段无法制备出的一些晶体。

化学气相沉积技术是一种重要的材料制备方式，在对贵金属薄膜和涂层上有着重要的作用，当前我国在航空航天领域仍处于发展期，而化学气相沉积技术的使用还有很大的探索空间，需要我们投入更多的精力进行研究。
