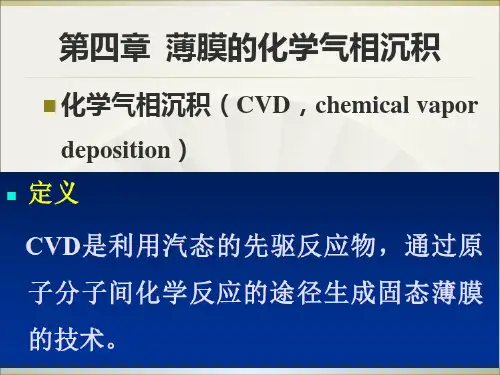

第四章 薄膜的化学气相沉积
- 格式:ppt
- 大小:8.69 MB
- 文档页数:69
集成电路芯片工艺化学气相沉积(CVD)化学汽相淀积(CVD)化学汽相淀积是指通过气态物质的化学反应在衬底上淀积一层薄膜材料的过程。
CVD膜的结构可以是单晶、多晶或非晶态,淀积单晶硅薄膜的CVD过程通常被称为外延。
CVD技术具有淀积温度低、薄膜成分和厚度易于控制、均匀性和重复性好、台阶覆盖优良、适用范围广、设备简单等一系列优点。
利用CVD方这几乎可以淀积集成电路工艺中所需要的各种薄膜,例如掺杂或不掺杂的SiO:、多晶硅、非晶硅、氮化硅、金属(钨、钼)等。
一:化学气相沉积方法常用的CVD方法主要有三种:常压化学汽相淀积(APCVD)、低压化学汽相淀积(LPCVIi~)和等离子增强化学汽相淀积(PECVD).APCVD反应器的结构与氧化炉类似,如图1-1所示,该系统中的压强约为一个大气压,因此被称为常压CVD。
气相外延单晶硅所采用的方法就是APCVD。
图1-1APCVD反应器的结构示意图,LPCVD反应器的结构如图1-2所示,石英管采用三温区管状炉加热,气体由一端引入,另一端抽出,半导体晶片垂直插在石英舟上。
由于石英管壁靠近炉管,温度很高,因此也称它为热壁CVD装置,这与利用射频加热的冷壁反应器如卧式外延炉不同.这种反应器的最大特点就是薄膜厚度的均匀性非常好、装片量大,一炉可以加工几百片,但淀积速度较慢.它与APCVD的最大区别是压强由原来的1X10SPa降低到1X102Pa左右。
图1-2LPCVD反应器的结构示意图图1-3平行板型PECVD反应器的结构示意图PECVD是一种能量增强的CVD方法,这是因为在通常CVD系统中热能的基础上又增加了等离子体的能量.图1-3给出了平行板型等离子体增强CVD反应器,反应室由两块平行的金属电极板组成,射频电压施加在上电极上,下电极接地。
射频电压使平板电极之间的气体发生等离子放电。
工作气体由位于下电极附近的进气口进入,并流过放电区。
半导体片放在下电极上,并被加热到100—400;C左右.这种反应器的最大优点是淀积温度低。

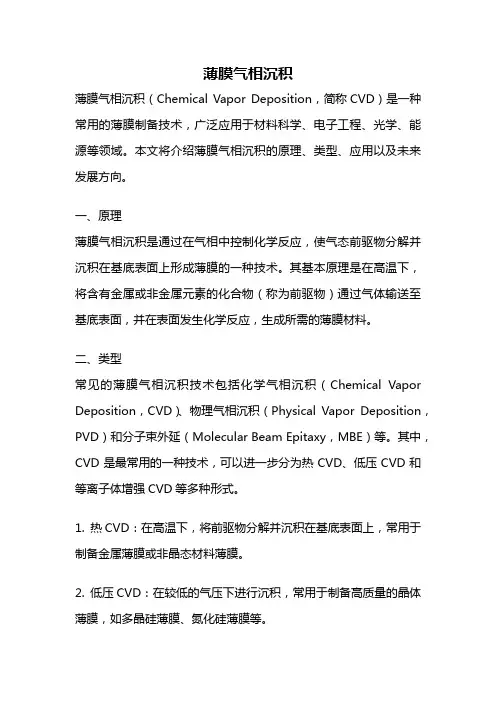

薄膜气相沉积薄膜气相沉积(Chemical Vapor Deposition,简称CVD)是一种常用的薄膜制备技术,广泛应用于材料科学、电子工程、光学、能源等领域。
本文将介绍薄膜气相沉积的原理、类型、应用以及未来发展方向。
一、原理薄膜气相沉积是通过在气相中控制化学反应,使气态前驱物分解并沉积在基底表面上形成薄膜的一种技术。
其基本原理是在高温下,将含有金属或非金属元素的化合物(称为前驱物)通过气体输送至基底表面,并在表面发生化学反应,生成所需的薄膜材料。
二、类型常见的薄膜气相沉积技术包括化学气相沉积(Chemical Vapor Deposition,CVD)、物理气相沉积(Physical Vapor Deposition,PVD)和分子束外延(Molecular Beam Epitaxy,MBE)等。
其中,CVD是最常用的一种技术,可以进一步分为热CVD、低压CVD和等离子体增强CVD等多种形式。
1. 热CVD:在高温下,将前驱物分解并沉积在基底表面上,常用于制备金属薄膜或非晶态材料薄膜。
2. 低压CVD:在较低的气压下进行沉积,常用于制备高质量的晶体薄膜,如多晶硅薄膜、氮化硅薄膜等。
3. 等离子体增强CVD:通过在气相中产生等离子体,使前驱物更容易分解并沉积在基底表面上,常用于制备氮化物、碳化物等复杂材料薄膜。
三、应用薄膜气相沉积技术在多个领域具有重要应用价值。
1. 电子工程:薄膜气相沉积技术可以制备金属、半导体和绝缘体薄膜,用于制造集成电路、光电器件和显示器件等。
2. 光学:薄膜气相沉积技术可以制备具有特定光学性质的薄膜,用于制造反射镜、透镜、光纤等光学元件。
3. 能源:薄膜气相沉积技术可以制备太阳能电池、燃料电池、光催化材料等,用于能源转换和储存。
4. 材料科学:薄膜气相沉积技术可以制备高温超导材料、磁性材料、涂层材料等,用于研究材料性质和开发新型材料。
四、发展方向薄膜气相沉积技术在过去几十年取得了巨大的发展,但仍存在一些挑战和改进空间。
化学气相沉积过程化学气相沉积(Chemical Vapor Deposition,简称CVD)是一种常用的制备薄膜材料的方法,它在半导体工业、材料科学和表面工程等领域得到广泛应用。
本文将介绍CVD的基本原理、过程和应用。
一、CVD的基本原理CVD是利用气相反应在固体表面上生成薄膜的方法。
它的基本原理是通过控制气体在一定温度下与固体表面发生化学反应,使固体表面的原子或分子逐层沉积形成薄膜。
这种沉积过程是在真空或低压气氛中进行的,通常需要提供一定的能量来激活反应。
二、CVD的过程CVD过程通常可以分为四个步骤:前驱体输送、热解、扩散和沉积。
1. 前驱体输送:CVD过程中需要将前驱体气体输送到反应室中。
前驱体气体可以是一种或多种气体,它们经过预处理后被输送到反应室中。
预处理可以包括加热、过滤、稀释等步骤,以确保前驱体气体的纯度和稳定性。
2. 热解:前驱体气体进入反应室后,通过加热使其分解为反应物质。
加热可以采用电加热、辐射加热或激光加热等方式。
热解过程中,前驱体分子发生裂解,生成活性物种,如自由基、离子等,这些活性物种参与后续的化学反应。
3. 扩散:热解后的活性物种在反应室中扩散到固体表面。
扩散过程受到温度、压力、气流速度等因素的影响。
扩散过程中,活性物种与固体表面发生反应,形成沉积物质。
4. 沉积:活性物种与固体表面反应后,会形成沉积物质。
沉积物质的生成速率取决于活性物种的浓度、反应速率等因素。
沉积物质以层状结构逐渐沉积在固体表面上,形成所需的薄膜。
三、CVD的应用CVD广泛应用于半导体工业、材料科学和表面工程等领域。
具体应用包括:1. 半导体器件制备:CVD可用于制备半导体材料的薄膜,如硅、氮化硅、氮化镓等。
这些薄膜可以用于制作晶体管、光电二极管等器件。
2. 表面涂层:CVD可用于在材料表面形成保护性涂层,提高材料的耐磨性、耐腐蚀性和耐高温性能。
常用的涂层材料包括金属氮化物、碳化物等。
3. 光学薄膜制备:CVD可用于制备透明、反射或吸收特定波长的光学薄膜。
