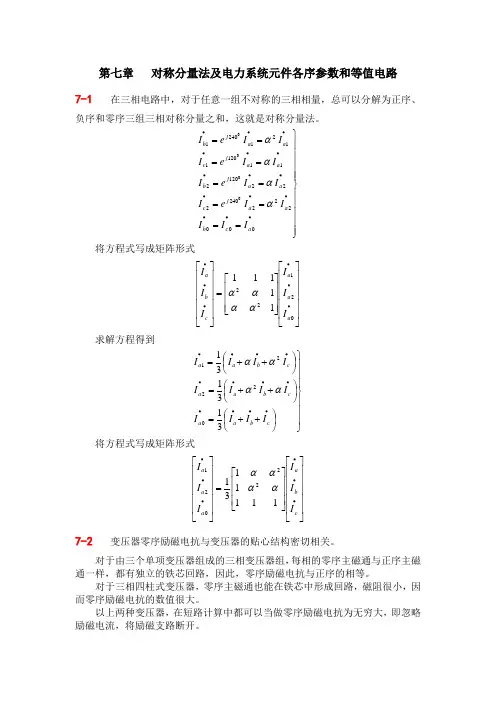

第七章 对称分量法及电力系统元件各序参数和等值电路 7-1 在三相电路中，对于任意一组不对称的三相相量，总可以分解为正序、负序和零序三组三相对称分量之和，这就是对称分量法。

⎪⎪⎪⎪⎪⎭⎪⎪⎪⎪⎪⎬⎫==========∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙00222240222120211120112124010000a cb a a jc a a j b a a j c a a j b I I I I I e I I I e I I I e I I I eI αααα 将方程式写成矩阵形式⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡∙∙∙∙∙∙0212211111a a a c b a I I I I I I αααα 求解方程得到⎪⎪⎪⎭⎪⎪⎪⎬⎫⎪⎭⎫ ⎝⎛++=⎪⎭⎫ ⎝⎛++=⎪⎭⎫ ⎝⎛++=∙∙∙∙∙∙∙∙∙∙∙∙c b a a c b a a c b a a I I I I I I I I I I I I 31313102221αααα将方程式写成矩阵形式⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡∙∙∙∙∙∙c b a a a a I I I I I I 111113122021αααα 7-2 变压器零序励磁电抗与变压器的贴心结构密切相关。

对于由三个单项变压器组成的三相变压器组，每相的零序主磁通与正序主磁通一样，都有独立的铁芯回路，因此，零序励磁电抗与正序的相等。

对于三相四柱式变压器，零序主磁通也能在铁芯中形成回路，磁阻很小，因而零序励磁电抗的数值很大。

以上两种变压器，在短路计算中都可以当做零序励磁电抗为无穷大，即忽略励磁电流，将励磁支路断开。

对于三相三柱式变压器，由于三相零序磁通大小相等、相位相同，因而不能像正序（或负序）主磁通那样，一相主磁通可以经过另外两相的铁芯形成回路。

它们被迫经过绝缘介质和外壳形成回路，遇到很大的磁阻。

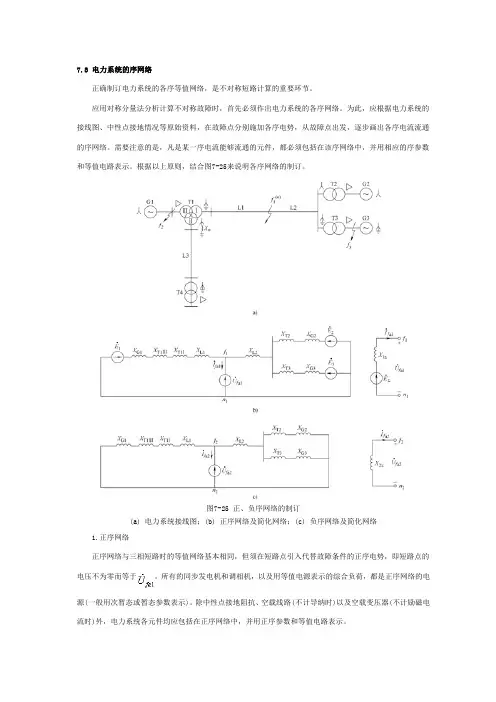

7.3 电力系统的序网络正确制订电力系统的各序等值网络，是不对称短路计算的重要环节。

应用对称分量法分析计算不对称故障时，首先必须作出电力系统的各序网络。

为此，应根据电力系统的接线图、中性点接地情况等原始资料，在故障点分别施加各序电势，从故障点出发，逐步画出各序电流流通的序网络。

需要注意的是，凡是某一序电流能够流通的元件，都必须包括在该序网络中，并用相应的序参数和等值电路表示。

根据以上原则，结合图7-25来说明各序网络的制订。

图7-25 正、负序网络的制订(a) 电力系统接线图；(b) 正序网络及简化网络；(c) 负序网络及简化网络1.正序网络正序网络与三相短路时的等值网络基本相同，但须在短路点引入代替故障条件的正序电势，即短路点的电压不为零而等于。

所有的同步发电机和调相机，以及用等值电源表示的综合负荷，都是正序网络的电源(一般用次暂态或暂态参数表示)。

除中性点接地阻抗、空载线路(不计导纳时)以及空载变压器(不计励磁电流时)外，电力系统各元件均应包括在正序网络中，并用正序参数和等值电路表示。

图7-25(b)是图7-25(a)所示系统在点发生不对称短路时的正序网络，图中不包括空载线路、空载变压器以及变压器的侧电抗及其中性点接地电抗。

从故障端口看正序网络，它是一个有源网络，可以简化为戴维南等值电路。

2.负序网络负序电流流通情况和正序电流的相同，因此，同一电力系统的负序网络与正序网络基本相同，但是所有电源的负序电势为零，在短路点须引入代替故障条件的负序电势，各元件的电抗应为负序电抗，如图7-25(c)所示。

即只须把正序网络中的电源电势短接并在短路点施加负序电压，各元件用负序电抗表示，就得到了负序网络。

从故障端口看负序网络，它是一个无源网络，也可以简化为戴维南等值电路。

3.零序网络发生接地短路后，有无零序网络和零序网络的结构决定于网络中零序电流的流通情况，而零序电流的流通情况与短路点的位置和变压器绕组的接线方式以及中性点是否接地有关。
