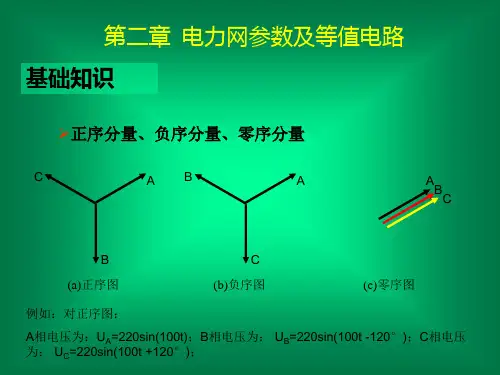

电力系统序网参数与等值电路

3电力系统元件参数及等值电路电力系统的元件参数和等值电路是电力系统中至关重要的部分，它们决定了电力系统的性能和运行稳定性。

在电力系统中，主要的元件包括变压器、发电机、电力线路、开关设备等，这些元件各自具有不同的参数和等值电路模型。

下面将介绍电力系统中常见的元件参数以及它们的等值电路模型。

1.变压器变压器是电力系统中常见的元件之一，它主要用于改变电压的大小。

变压器的参数包括变比、额定功率、绕组电阻、绕组电感等。

变压器的等值电路模型通常包括两个绕组，每个绕组都包含一个电阻和一个电感。

变压器的等值电路模型可以用来计算电流、功率损耗等。

2.发电机发电机是用来将机械能转化为电能的设备，它的参数包括额定功率、功率因数、电压、电流等。

发电机的等值电路模型通常包括一个电动势、一个串联阻抗和一个并联电导。

发电机的等值电路模型可以用来计算电压、电流、功率输出等。

3.电力线路电力线路是电力系统中用来传输电能的设备，它的参数包括线路长度、线路电阻、线路电抗等。

电力线路的等值电路模型通常包括一个串联电阻和一个并联电抗。

电力线路的等值电路模型可以用来计算电压降、损耗功率等。

4.开关设备开关设备是电力系统中用来控制电路通断的设备，它的参数包括额定电流、额定电压、动作特性等。

开关设备的等值电路模型通常包括一个串联电阻和一个并联电容。

开关设备的等值电路模型可以用来计算电流、电压、功率损耗等。

总结来说，电力系统中的元件参数和等值电路是电力系统设计和运行的基础。

了解各个元件的参数和等值电路模型，可以帮助工程师设计和分析电力系统，确保其正常运行和稳定性。

同时，不同元件之间的参数和等值电路模型之间也需要考虑其相互影响，以确保整个电力系统的协调运行。

因此，对电力系统中的元件参数和等值电路模型有深入的了解是非常重要的。

第二章 电力系统各元件的特性参数和等值电路 主要内容提示：本章主要内容包括：电力系统各主要元件的参数和等值电路，以及电力系统的等值网络。

§2-1电力系统各主要元件的参数和等值电路一、发电机的参数和等值电路一般情况下，发电机厂家提供参数为：N S 、N P 、N ϕcos 、N U 及电抗百分值G X %，由此，便可确定发电机的电抗G X 。

按百分值定义有100100%2⨯=⨯=*NNGG G U S X X X 因此 NNG G S U X X 2100%⋅= （2—1） 求出电抗以后，就可求电势G E •)(G G G G X I j U E •••+=，并绘制等值电路如图2-1所示。

二、电力线路的参数和等值电路电力线路等值电路的参数有电阻、电抗、电导和电纳。

在同一种材料的导线上，其单位长度的参数是相同的，随导线长度的不同，有不同的电阻、电抗、电导和电纳。

⒈电力线路单位长度的参数电力线路每一相导线单位长度参数的计算公式如下。

⑴电阻：()[]201201-+=t r r α（Ω/km ） （2—2） ⑵电抗：0157.0lg1445.01+=rD x m（Ω/km ） （2—3） 采用分裂导线时，使导线周围的电场和磁场分布发生了变化，等效地增大了导线半径，从而减小了导线电抗。

此时，电抗为nr D x eq m 0157.0lg1445.01+=（Ω/km ） 式中m D ——三相导线的几何均距；（a ） G ·（b ）G ·图2-1 发电机的等值电路（a ）电压源形式 （b ）电流源形式eq r ——分裂导线的等效半径；n ——每相导线的分裂根数。

⑶电纳：6110lg 58.7-⨯=rD b m（S/km ） （2—4）采用分裂导线时，将上式中的r 换为eq r 即可。

⑷电导：32110-⨯=UP g g∆（S/km ） （2—5）式中g g ∆——实测的三相线路的泄漏和电晕消耗的总功率， kW/km ； U ——实测时线路的工作电压。

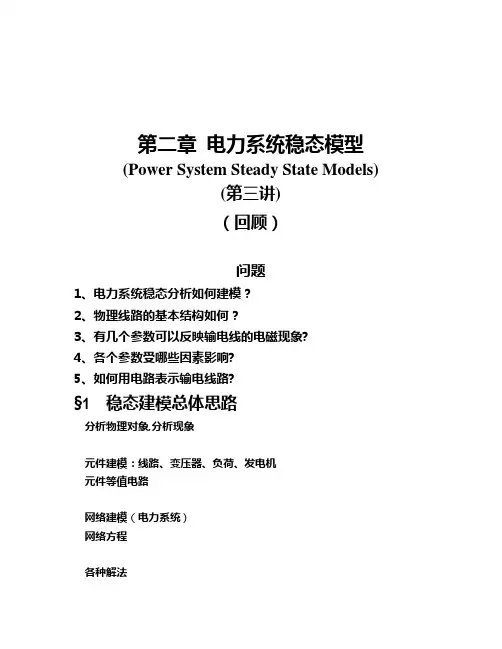

第二章电力系统稳态模型(Power System Steady State Models)(第三讲)（回顾）问题1、电力系统稳态分析如何建模？2、物理线路的基本结构如何？3、有几个参数可以反映输电线的电磁现象?4、各个参数受哪些因素影响?5、如何用电路表示输电线路?§1 稳态建模总体思路分析物理对象,分析现象元件建模：线路、变压器、负荷、发电机元件等值电路网络建模（电力系统）网络方程各种解法§2 电力线路结构和电磁现象一、架空线（详细自学）架空线：导线、避雷线、杆塔、绝缘子（作用）导线导线构造三种主要形式：单股线（单根实心金属线：铜和铝）（现很少采用）多股绞线（同材料），多单股线扭绞，标号：TJ（铜绞）、LJ（铝绞）、GJ （钢绞）多股绞线（两种材料）：主要是钢芯铝绞线，“良好导电性能+ 较高机械强度”，已普遍采用。

标号：LGJ(普通型)、LGJQ(轻型)、LGJJ(加强型)型号：标号+数字（导线主要载流额定截面积mm2）（LGJ-150：铝线额定截面积150mm2）架空线三相循环换位：排列不对称引起参数不平衡分裂导线：减少电晕损耗和线路电抗二、电缆（详细自学）我们会抽象成什么样的数学模型？电路？分布式还是集中式？四、线路的电磁现象和参数线路通电流：发热，消耗有功功率→R交流电流→交变磁场→感应电势(自感、互感)抵抗电流→X电流效应→串联还是并联？线路加电压：绝缘漏电(较小)，一定电压下发光、放电(电晕)→R′(G)电场→线/线、线/大地电容→交变电压产生电容电流→X′(B) 电压效应→串联还是并联？五、单位长线路的等值电路和参数分布式参数:用单位长(每公里)参数r、x、g、b表示架空线受气候、地理、架设的影响，r、x、g、b要变。

电缆尺寸标准化，外界影响小，一般不变（不研究）。

§3 架空线路的参数计算§3.1 电阻r计算r = ρ/s (欧/公里)ρ：计算用电阻率，欧⋅毫米2/公里，铜18.8，铝31.5(20℃)，温度修正。
