1. 目的：确定新购或经维修、校准合格后的测量设备在生产过程使用时能提供客观、正确的分析/评价数据，对各种测量和试验设备系统测量结果的变差进行适当的统计研究，以确定测量系统是否满足产品特性的测量需求和评价测量系统的适用性，确保产品质量满足和符合顾客的要求和需求。

2．术语2.1测量系统：指用来对被测特性赋值的操作、程序、量具、设备、软件以及操作人员的集合；用来获得测量结果的整个过程。

2.2 偏倚（准确度）：指测量结果的观测平均值与基准值的差值。

一个基准值可通过采用更高级别的测量设备进行多次测量，取其平均值来确定。

2.3 重复性：指由一个评价人，采用一种测量仪器，多次测量同一零件的同一特性时获得的测量值变差。

2.4 再现性：指由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性时测量平均值的变差。

2.5 稳定性：指测量系统在某持续时间内测量同一基准或零件的单一性时获得的测量值总变差。

2.6 线性：指在量具预期的工作范围内，偏倚值的差值。

2.7 盲测：指测量系统分析人员将评价的5—10个零件予以编号，然后被评价人A用测量仪器将这些已编号的5—10个零件第一次进行依此测量（注意：每个零件的编号不能让评价人知道和看到），同时测量系统分析人员将被评价人A第一次所测量的数据和结果记录于相关测量系统分析表中，当被评价人A第一次将5—10个零件均测量完后，由测量系统分析人员将被评价人A已测量完的5—10个零件重新混合，然后要求被评价人A用第一次测量过的测量仪器对这些已编号的5—10个零件第二次进行依此测量，同时测量系统分析人员将被评价人A第二次所测量的数据和结果记录于相关测量系统分析表中，第三次盲测以此类推3．工作步骤：3.1生产阶段，凡控制计划中规定的或顾客要求的所有检测设备均需进行测量系统分析。

同时包括：1）新购和更新的检验、测量和试验设备用于控制计划中的量具。

2）用于控制计划中的检验、测量和试验设备的位置移动，并经重新校准3）用于控制计划中的检验、测量和试验设备经周期检定不合格，通过修理并经重新校准合格的量具。

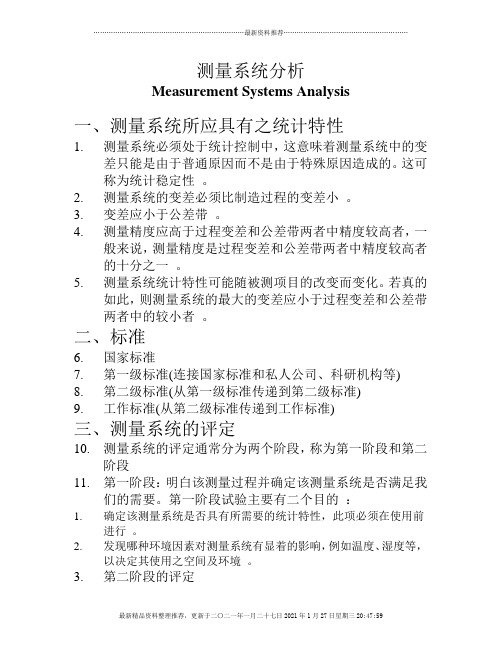

测量系统分析Measurement Systems Analysis一、测量系统所应具有之统计特性1.测量系统必须处于统计控制中，这意味着测量系统中的变差只能是由于普通原因而不是由于特殊原因造成的。

这可称为统计稳定性。

2.测量系统的变差必须比制造过程的变差小。

3.变差应小于公差带。

4.测量精度应高于过程变差和公差带两者中精度较高者，一般来说，测量精度是过程变差和公差带两者中精度较高者的十分之一。

5.测量系统统计特性可能随被测项目的改变而变化。

若真的如此，则测量系统的最大的变差应小于过程变差和公差带两者中的较小者。

二、标准6.国家标准7.第一级标准(连接国家标准和私人公司、科研机构等)8.第二级标准(从第一级标准传递到第二级标准)9.工作标准(从第二级标准传递到工作标准)三、测量系统的评定10.测量系统的评定通常分为两个阶段，称为第一阶段和第二阶段11.第一阶段：明白该测量过程并确定该测量系统是否满足我们的需要。

第一阶段试验主要有二个目的：1.确定该测量系统是否具有所需要的统计特性，此项必须在使用前进行。

2.发现哪种环境因素对测量系统有显着的影响，例如温度、湿度等，以决定其使用之空间及环境。

3.第二阶段的评定4.目的是在验证一个测量系统一旦被认为是可行的，应持续具有恰当的统计特性。

5.常见的就是“量具R&R”是其中的一种型式。

四、各项定义6.量具: 任何用来获得测量结果的装置，包括用来测量合格/不合格的装置。

7.测量系统：用来获得表示产品或过程特性的数值的系统，称之为测量系统。

测量系统是与测量结果有关的仪器、设备、软件、程序、操作人员、环境的集合。

8.量具重复性：指同一个评价人，采用同一种测量仪器，多次测量同一零件的同一特性时获得的测量值（数据）的变差。

9.量具再现性：指由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性时测量平均值的变差。

10.稳定性：指测量系统在某持续时间内测量同一基准或零件的单一特性时获得的测量值总变差。

一・稳定性:1・定义：稳定性一一测量系统在某持续时刻内测量同一基准或零件的单一特性时获得的测量值总变差。

2・使用均值和极差操纵图，该操纵图可提供方法以分离阻碍所有测量结果的缘故产生的变差（一般变差）和专门条件产生的变差（专门缘故变差）。

凡信号出现在操纵值外点均表现“失控” 或“不稳定”。

3.研究：绘出标准（样件）重复读欢X或R,图中失控信号即为需核准测量系统的标志。

4.操作要领：必须认真策划操纵图技术（如取样时刻、环境等），以防样本容量、频率等导致失误信号。

5・稳定性改进①从过程中排除专门缘故一一由超出的点反应。

②减少操纵限宽度一一排除一般缘故造成的变差。

图2测量系统特性图二.偏倚1・定义：偏倚一一测量结果的观看平均值与基准的差值。

2・操作方式：①对一件样件进行周密测量。

②由同一评价人用被评价单个量具测量同一零件至少十次。

③计算读数平均值。

④偏倚二基准值-平均值3.产生较大偏倚的缘故①基准误差②磨损的零件③制造的仪器尺寸不对④测量错误的特性⑤仪表未正确校准⑥评价人使用仪器不正确。

三.重复性1・定义：重复性一一由一个评价人采纳一种测量器具，多次测量同一零件的同一特性时获得的差值。

2・测量过程的重复性意味着测量系统自身的变异是一致的。

重复性可用极差图显示测量过程的一致性。

3・重复性或量具变差的可能：o=5. 15XR/d2d2一一常数（查表得）与零件数量、试验次数有关。

5.15——代表正态分布的90%的测量结果。

四・再现性1・定义：再现性一一由不同评价人采纳相同测量器具测量同一零件的同一特性时测量平均值的变差。

2.测量过程的再现性表明评价人的差异性是一致的。

若评价人变异存在，则每位评价人所有平均值将会不同，可采纳均值图来显示。

3・可能评价人标准偏差o o=5. 15XRo/d2d2一一常数（查表得）与零件数量、试验次数有关。

5. 15——代表正态分布的90%的测量结果。

R O=R MA X_R M IN由于量具变差阻碍该可能值，必须通过减去重复性来纠正校正过的再现值—n—零件数量r一试验次数五.线性1・定义：线性一一在量具预期的工作范围内，偏倚值的差值。

测量系统分析
1说明：对特殊特性的部件采用的测量装置必须进行分析，确保测量装置有效，双性(R＆R：即重复性和再现性)最小。

测量装
置分析计划必须具备以及在控制计划中指定的方法，以确保
量检具线性、精度、重复性、再现性和相关性（两种量检具）。

该计划以PFMEA为基础。

2具体要求：
（1）测量装置分析计划；
（2）客户已批准了测量系统分析的
□方法
□标准
□可接受水准
□统计和分析需求
□相关性（当有两种量检具时）（3）确保所有量检具和试验设备满足控制计划的要求和R＆R 要求：□量测设备经过校验验证
□量检具的R＆R<10%满足要求
□员工经过培训后使用量检具
□如果你是一个QS—9000的供方，量
检具控制必须按照AIAG—MSA标
准。

□。

测量系统分析2篇测量系统分析第一篇：激光测距系统分析激光测距系统是将激光束发射至目标物上，利用目标物反射的激光回波进行距离测量的重要设备之一。

该系统的三个主要组成部分包括激光源、检测器以及信号处理系统。

激光源是连接激光发射器的组件，用于产生激光脉冲。

同时，其还包括反射器，用于提供标准距离以校准系统。

检测器由一个光电元件和电子电路组成，用于接收从目标物反射回来的激光脉冲。

当光电元件接收到激光脉冲时，会发出一个电流脉冲，转换为电子信号。

信号处理系统包括电子组件，用于计算并处理激光脉冲的时间差，然后转换为距离信息。

激光测距的精度取决于激光脉冲的宽度及检测器的灵敏度。

激光脉冲的宽度和频率越高，则能够测得更高的精度。

通过对不同的激光波长进行选择，可以获得不同的测量精度。

此外，无论是室内还是室外测量，环境因素都会影响测量准确度。

例如，温度、湿度和空气密度的变化可能导致激光传输的折射程度发生变化，进而影响激光测距的精度。

因此，在使用激光测距系统时，需要仔细控制环境因素，以确保准确度。

最后，需要注意的是，激光测距系统的使用需要遵循安全规定，以防止激光造成伤害。

第二篇：全站仪系统分析全站仪系统是一种高精度的测量仪器，用于测量三维坐标和角度值。

该仪器由望远镜、转盘、激光器、显示器和存储器等部分组成。

望远镜是全站仪中最重要的组件之一，用于观察测量点。

通过将视线对准目标，可以测量目标点的坐标值。

转盘包含水平托盘和垂直托盘，用于控制全站仪的垂直和水平方向。

激光器可以用来瞄准测量点，以确定目标点的位置和角度。

显示器用于显示测量的结果，而存储器用于保存测量数据以备将来参考。

在使用全站仪时，需要注意的是，整个系统的准确度取决于各个部件之间的精度。

例如，激光器的指向准确性和视线的焦距都可能会影响测量结果的准确性。

此外，应当小心地操作全站仪，避免碰撞或其他损坏，这可能会影响全站仪的准确度和稳定性。

总之，全站仪系统是一种精确的测量仪器，可用于在三维空间中测量坐标和角度值。
