测量系统分析计划模板

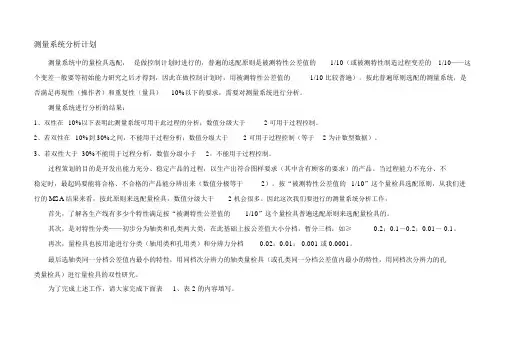

测量系统分析计划测量系统中的量检具选配，是做控制计划时进行的，普遍的选配原则是被测特性公差值的1/10（或被测特性制造过程变差的1/10——这个变差一般要等初始能力研究之后才得到，因此在做控制计划时，用被测特性公差值的1/10比较普遍）。

按此普遍原则选配的测量系统，是否满足再现性（操作者）和重复性（量具）10%以下的要求，需要对测量系统进行分析。

测量系统进行分析的结果：1、双性在10%以下表明此测量系统可用于此过程的分析；数值分级大于2可用于过程控制。

2、若双性在10%到30%之间，不能用于过程分析；数值分级大于2可用于过程控制（等于2为计数型数据）。

3、若双性大于30%不能用于过程分析，数值分级小于2，不能用于过程控制。

过程策划的目的是开发出能力充分、稳定产品的过程，以生产出符合图样要求（其中含有顾客的要求）的产品。

当过程能力不充分、不稳定时，最起码要能将合格、不合格的产品能分辨出来（数值分极等于2）。

按“被测特性公差值的1/10”这个量检具选配原则，从我们进行的MSA结果来看，按此原则来选配量检具，数值分级大于2机会很多。

因此这次我们要进行的测量系统分析工作，首先，了解各生产线有多少个特性满足按“被测特性公差值的1/10”这个量检具普遍选配原则来选配量检具的。

其次，是对特性分类——初步分为轴类和孔类两大类，在此基础上按公差值大小分档，暂分三档：如≥0.2；0.1～0.2；0.01～0.1。

再次，量检具也按用途进行分类（轴用类和孔用类）和分辨力分档0.02：0.01：0.001或0.0001。

最后选轴类同一分档公差值内最小的特性，用同档次分辨力的轴类量检具（或孔类同一分档公差值内最小的特性，用同档次分辨力的孔类量检具）进行量检具的双性研究。

为了完成上述工作，请大家完成下面表1、表2的内容填写。

XXX生产线不符合特性(产品最终尺寸)公差值1/10选配量检具的特性统计表(当中间工序按被测尺寸的公差的1/5来统计，请在备注中注明) 表1XXX生产线符合特性公差值1/10选配量检具，同档（如≥0.2；0.1～0.2；0.01～0.1）中特性精度最高特性的统计表表2附录：7月中、下旬进行测量系统分析试验的总结测量系统分析试验后总结2005年7月中、下旬，我处与冷工厂、二发厂、质量部一起，结合最近学习MSA的经验，进行了一次计量型特性的测量系统分析试验，结果见附录1～6。

测量系统分析计划测量系统中的量检具选配，是做控制计划时进行的，普遍的选配原则是被测特性公差值的1/10（或被测特性制造过程变差的1/10——这个变差一般要等初始能力研究之后才得到，因此在做控制计划时，用被测特性公差值的1/10 比较普遍）。

按此普遍原则选配的测量系统，是否满足再现性（操作者）和重复性（量具）10%以下的要求，需要对测量系统进行分析。

测量系统进行分析的结果：1、双性在10%以下表明此测量系统可用于此过程的分析；数值分级大于 2 可用于过程控制。

2、若双性在10%到 30%之间，不能用于过程分析；数值分级大于 2 可用于过程控制（等于 2 为计数型数据）。

3、若双性大于 30%不能用于过程分析，数值分级小于2，不能用于过程控制。

过程策划的目的是开发出能力充分、稳定产品的过程，以生产出符合图样要求（其中含有顾客的要求）的产品。

当过程能力不充分、不稳定时，最起码要能将合格、不合格的产品能分辨出来（数值分极等于2）。

按“被测特性公差值的1/10”这个量检具选配原则，从我们进行的 MSA 结果来看，按此原则来选配量检具，数值分级大于 2 机会很多。

因此这次我们要进行的测量系统分析工作，首先，了解各生产线有多少个特性满足按“被测特性公差值的1/10”这个量检具普遍选配原则来选配量检具的。

其次，是对特性分类——初步分为轴类和孔类两大类，在此基础上按公差值大小分档，暂分三档：如≥0.2；0.1～0.2；0.01～ 0.1。

再次，量检具也按用途进行分类（轴用类和孔用类）和分辨力分档0.02：0.01： 0.001 或 0.0001。

最后选轴类同一分档公差值内最小的特性，用同档次分辨力的轴类量检具（或孔类同一分档公差值内最小的特性，用同档次分辨力的孔类量检具）进行量检具的双性研究。

为了完成上述工作，请大家完成下面表1、表 2 的内容填写。

XXX 生产线不符合特性(产品最终尺寸)公差值 1/10 选配量检具的特性统计表(当中间工序按被测尺寸的公差的1/5 来统计，请在备注中注明) 表 1序号特性名称特性值现用的量检具/分辨力备注XXX生产线符合特性公差值 1/10 选配量检具，同档（如≥ 0.2； 0.1～ 0.2； 0.01～ 0.1）中特性精度最高特性的统计表表 2序号特性分类精度分级≥0.2 0.1～ 0.2.1 0.01～ 0.11 孔类特性特性名称特性值2 轴类特性特性名称特性值附录： 7 月中、下旬进行测量系统分析试验的总结测量系统分析试验后总结2005 年 7 月中、下旬，我处与冷工厂、二发厂、质量部一起，结合最近学习MSA 的经验，进行了一次计量型特性的测量系统分析试验，结果见附录 1～6。

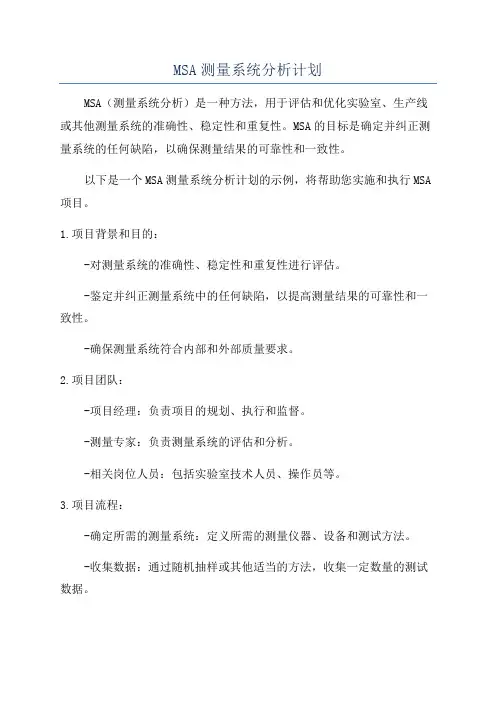

MSA测量系统分析计划MSA（测量系统分析）是一种方法，用于评估和优化实验室、生产线或其他测量系统的准确性、稳定性和重复性。

MSA的目标是确定并纠正测量系统的任何缺陷，以确保测量结果的可靠性和一致性。

以下是一个MSA测量系统分析计划的示例，将帮助您实施和执行MSA 项目。

1.项目背景和目的：-对测量系统的准确性、稳定性和重复性进行评估。

-鉴定并纠正测量系统中的任何缺陷，以提高测量结果的可靠性和一致性。

-确保测量系统符合内部和外部质量要求。

2.项目团队：-项目经理：负责项目的规划、执行和监督。

-测量专家：负责测量系统的评估和分析。

-相关岗位人员：包括实验室技术人员、操作员等。

3.项目流程：-确定所需的测量系统：定义所需的测量仪器、设备和测试方法。

-收集数据：通过随机抽样或其他适当的方法，收集一定数量的测试数据。

-分析数据：使用统计工具和方法对数据进行分析，例如方差分析、直方图等。

-评估测量系统：确定测量系统的重复性、准确性和稳定性，并评估是否符合预定要求。

-识别问题：发现测量系统中的任何缺陷或问题，并确定其根本原因。

-推出改进措施：制定并实施改进措施，以解决已识别的问题，并提高测量系统的性能。

-验证改进：验证改进措施是否有效，并确保测量系统的性能得到改善。

4.资源需求：-人员：确定所需的项目人员和他们的职责。

-时间：估计项目的执行时间，并创建一个时间表。

-设备和工具：确保项目所需的测量仪器、设备和工具的可用性和适用性。

-费用：评估项目所需的各种费用，并为其预留预算。

5.计划和时间表：-制定一个详细的项目计划，指明每个阶段的任务、期限和交付物。

-确定项目的关键里程碑和里程碑评估。

-验证测量系统的改进是否有效，并确保其符合内部和外部要求。

-审查和记录项目的执行过程和结果。

-确保项目的整体有效性和传递性。

7.沟通和报告：-在项目的不同阶段进行沟通，并确保项目的相关信息得以有效传达。

-编写并提交项目的最终报告，总结项目的目标、方法和结果。

测量系统分析计划一、引言。

测量系统是现代工业生产中至关重要的一部分，它直接影响到产品质量的稳定性和可靠性。

因此，对测量系统进行分析和评估，是保证产品质量的重要手段之一。

本文档旨在制定测量系统分析计划，以确保测量系统的准确性和可靠性。

二、目标。

1. 确定测量系统的准确性和可靠性，确保产品质量的稳定性。

2. 分析测量系统的误差来源，找出潜在问题并提出改进措施。

3. 制定测量系统的维护计划，确保设备的长期稳定运行。

三、分析方法。

1. 收集数据，收集测量系统的使用数据，包括测量结果、使用频率、环境条件等。

2. 进行测量系统分析，使用统计学方法对收集的数据进行分析，确定测量系统的稳定性和准确性。

3. 确定误差来源，通过对测量系统的使用情况进行分析，确定误差来源，包括人为误差、设备误差和环境误差等。

4. 提出改进措施，针对确定的误差来源，提出相应的改进措施，包括人员培训、设备维护和环境控制等。

5. 制定维护计划，根据分析结果，制定测量系统的维护计划，包括定期校准、设备维护和环境监控等。

四、实施步骤。

1. 收集数据，收集测量系统的使用数据，包括测量结果、使用频率、环境条件等。

2. 进行数据分析，使用统计学方法对收集的数据进行分析，确定测量系统的稳定性和准确性。

3. 确定误差来源，通过对测量系统的使用情况进行分析，确定误差来源，包括人为误差、设备误差和环境误差等。

4. 提出改进措施，针对确定的误差来源，提出相应的改进措施，包括人员培训、设备维护和环境控制等。

5. 制定维护计划，根据分析结果，制定测量系统的维护计划，包括定期校准、设备维护和环境监控等。

五、风险评估。

1. 误差来源未能确定，如果无法准确确定测量系统的误差来源，将无法有效提出改进措施，影响产品质量的稳定性。

2. 改进措施无法有效实施，即使确定了误差来源并提出了改进措施，但如果无法有效实施，也将无法达到预期的效果。

六、结论。

通过对测量系统的分析计划制定，可以有效地提高测量系统的准确性和可靠性，确保产品质量的稳定性。

测量系统分析计划一、引言测量系统是现代工业生产和科学研究的重要组成部分，通过测量系统可以获取各种物理量的准确数值，从而实现对各种工艺参数、产品性能以及科学现象等的控制和分析。

测量系统的准确性和可靠性对于工业生产和科学研究至关重要。

因此，对测量系统进行分析和评估的工作非常重要。

二、目标和范围本测量系统分析计划旨在对一些具体测量系统的准确性、稳定性、重复性、线性度等进行分析和评估。

具体的测量系统范围包括仪器设备、传感器、信号处理系统、数据采集与处理系统、仪器校准等环节。

三、分析方法1.数据采集与处理：采用实验方法对测量系统进行全面测试，获取大量的测试数据。

采集到的数据将通过数据处理软件进行处理和分析。

2.统计分析方法：利用统计学中的方法对采集到的数据进行分析，包括平均值、标准差、相关系数等指标的计算和分析。

3.线性回归分析：通过线性回归方法对测量系统的线性度进行分析和评估。

4.利用软件工具：使用专业的测量系统分析软件对测量系统进行分析和评估。

软件工具可以自动生成相关数据分析报告，便于分析结果的查看和总结。

四、工作流程本测量系统分析计划的工作流程包括以下几个步骤：1.系统建模：对测量系统进行建模，建立数学模型和物理模型。

2.数据采集与处理：根据建立的模型，采集测试数据并进行处理。

3.统计分析：利用统计学中的方法对采集到的数据进行分析。

4.线性回归分析：通过线性回归方法对测量系统的线性度进行分析和评估。

5.结果验证和总结：验证分析结果的准确性和可靠性，并对分析结果进行总结和归纳。

五、资源需求1.测量设备：包括传感器、仪器设备、数据采集与处理系统等。

2.实验样品：获取适当的实验样品，用于进行测量系统的测试。

3.软件工具：需要使用专业的测量系统分析软件，辅助数据处理和分析。

4.人力资源：需要具备测量系统分析和统计学知识的专业人员参与工作。

六、时间安排本测量系统分析计划的时间安排如下：1.系统建模：预计耗时1周。
