换热器的传热计算换热器的传热计算包括两类：一类是设计型计算，即根据工艺提出的条件，确定换热面积；另一类是校核型计算，即对已知换热面积的换热器，核算其传热量、流体的流量或温度。
这两种计算均以热量衡算和总传热速率方程为基础。
换热器热负荷Q 值一般由工艺包提供，也可以由所需工艺要求求得。
Q=W c p Δt ，若流体有相变，Q=c p r 。
热负荷确定后，可由总传热速率方程（Q=K S Δt ）求得换热面积，最后根据《化工设备标准系列》确定换热器的选型。
其中总传热系数K=0011h Rs kd bd d d Rs d h d o m i i i i ++++ （1）在实际计算中，总传热系数通常采用推荐值，这些推荐值是从实践中积累或通过实验测定获得的，可以从有关手册中查得。
在选用这些推荐值时，应注意以下几点：1. 设计中管程和壳程的流体应与所选的管程和壳程的流体相一致。
2. 设计中流体的性质（粘度等）和状态（流速等）应与所选的流体性质和状态相一致。
3. 设计中换热器的类型应与所选的换热器的类型相一致。
4. 总传热系数的推荐值一般范围很大，设计时可根据实际情况选取中间的某一数值。
若需降低设备费可选取较大的K 值；若需降低操作费用可取较小的K 值。
5. 为保证较好的换热效果，设计中一般流体采用逆流换热，若采用错流或折流换热时，可通过安德伍德（Underwood ）和鲍曼（Bowman ）图算法对Δt 进行修正。
虽然这些推荐值给设计带来了很大便利，但是某些情况下，所选K 值与实际值出入很大，为避免盲目烦琐的试差计算，可根据式（1）对K 值估算。
式（1）可分为三部分，对流传热热阻、污垢热阻和管壁导热热阻，其中污垢热阻和管壁导热热阻可查相关手册求得。
由此，K 值估算最关键的部分就是对流传热系数h 的估算。
影响对流传热系数的因素主要有：1.流体的种类和相变化的情况液体、气体和蒸气的对流传热系数都不相同。
牛顿型和非牛顿型流体的也有区别，这里只讨论牛顿型对流传热系数。

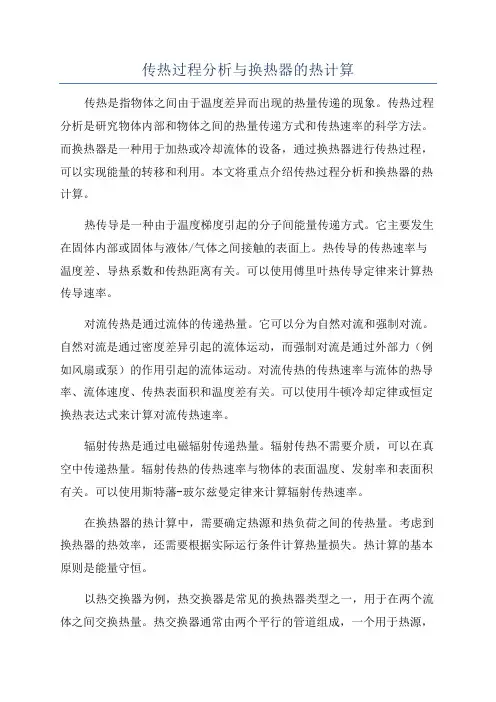

传热过程分析与换热器的热计算传热是指物体之间由于温度差异而出现的热量传递的现象。
传热过程分析是研究物体内部和物体之间的热量传递方式和传热速率的科学方法。
而换热器是一种用于加热或冷却流体的设备，通过换热器进行传热过程，可以实现能量的转移和利用。
本文将重点介绍传热过程分析和换热器的热计算。
热传导是一种由于温度梯度引起的分子间能量传递方式。
它主要发生在固体内部或固体与液体/气体之间接触的表面上。
热传导的传热速率与温度差、导热系数和传热距离有关。
可以使用傅里叶热传导定律来计算热传导速率。
对流传热是通过流体的传递热量。
它可以分为自然对流和强制对流。
自然对流是通过密度差异引起的流体运动，而强制对流是通过外部力（例如风扇或泵）的作用引起的流体运动。
对流传热的传热速率与流体的热导率、流体速度、传热表面积和温度差有关。
可以使用牛顿冷却定律或恒定换热表达式来计算对流传热速率。
辐射传热是通过电磁辐射传递热量。
辐射传热不需要介质，可以在真空中传递热量。
辐射传热的传热速率与物体的表面温度、发射率和表面积有关。
可以使用斯特藩-玻尔兹曼定律来计算辐射传热速率。
在换热器的热计算中，需要确定热源和热负荷之间的传热量。
考虑到换热器的热效率，还需要根据实际运行条件计算热量损失。
热计算的基本原则是能量守恒。
以热交换器为例，热交换器是常见的换热器类型之一，用于在两个流体之间交换热量。
热交换器通常由两个平行的管道组成，一个用于热源，一个用于热负荷。
通过选择合适的热交换器类型和优化设计，可以最大限度地提高热交换效率。
热交换器的热计算主要包括确定传热量、计算传热系数和计算温度差。
传热量可以通过两个流体的热容和温度差来计算。
传热系数是一个表示热交换器传热性能的常数，可以根据热交换器类型和流体性质来确定。
温度差可以通过温度测量仪器来测量。
热交换器的热计算还需要考虑热损失。
热损失可以通过热辐射、热传导和热对流来计算。
对于热辐射损失，可以使用斯特藩-玻尔兹曼定律。
换热器是工业过程中常用的设备，用于在两种流体之间传递热量。
换热器的热计算方法通常涉及到确定热量传递速率、传热表面积和温度变化等参数。
以下是换热器的一般热计算方法：
传热速率计算：
热传导：对于热传导，可以使用导热方程来计算热传导的速率，通常表示为q = k * A * ΔT / L，其中q是传热速率，k是材料的导热系数，A是传热表面积，ΔT是温度差，L是传热距离。
对流传热：对于对流传热，通常使用牛顿冷却定律，q = h * A * ΔT，其中q是传热速率，h 是对流传热系数，A是传热表面积，ΔT是温度差。
温差和温度计算：
确定入口和出口流体的温度，以便计算温差（ΔT）。
温差是热交换的驱动力。
温度分布：在一些情况下，需要考虑温度在换热器内的分布，通常需要使用数学模型和计算方法。
传热表面积计算：
传热表面积（A）是一个关键参数，它可以根据传热速率和温差来计算，通常使用q = U * A * ΔT，其中U是总传热系数。
U值取决于换热器的类型和结构，可通过实验测定或计算得出。
流体性质计算：
确定流体的物性参数，如密度、热导率、比热容等，以便计算传热速率和温度变化。
对于多组分混合物，需要使用混合物物性计算方法。
性能和效率计算：
根据热计算结果，可以计算换热器的性能和效率参数，如效率、热传导系数等。
需要注意的是，换热器的热计算通常需要考虑多种因素，包括传热方式、流体性质、流速、换热器类型和结构等。
根据具体的应用和情况，可能需要使用不同的计算方法和模型。
通常，工程师和热力学专家会根据具体问题的需求来选择合适的计算方法，并使用专业的软件工具来辅助热计算和设计。

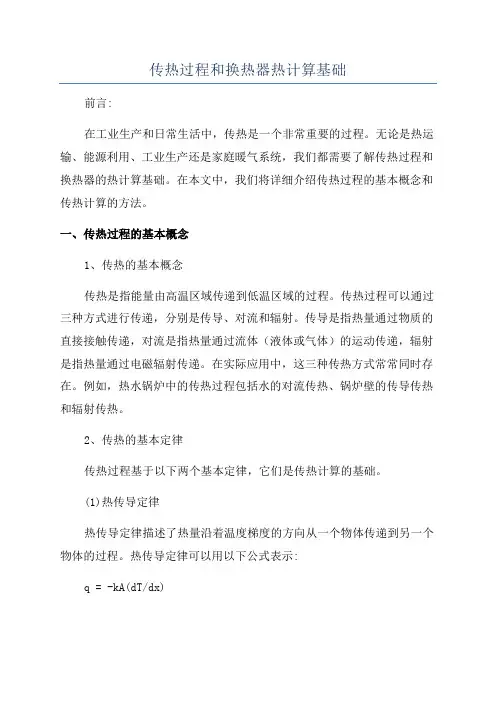

传热过程和换热器热计算基础前言:在工业生产和日常生活中，传热是一个非常重要的过程。
无论是热运输、能源利用、工业生产还是家庭暖气系统，我们都需要了解传热过程和换热器的热计算基础。
在本文中，我们将详细介绍传热过程的基本概念和传热计算的方法。
一、传热过程的基本概念1、传热的基本概念传热是指能量由高温区域传递到低温区域的过程。
传热过程可以通过三种方式进行传递，分别是传导、对流和辐射。
传导是指热量通过物质的直接接触传递，对流是指热量通过流体（液体或气体）的运动传递，辐射是指热量通过电磁辐射传递。
在实际应用中，这三种传热方式常常同时存在。
例如，热水锅炉中的传热过程包括水的对流传热、锅炉壁的传导传热和辐射传热。
2、传热的基本定律传热过程基于以下两个基本定律，它们是传热计算的基础。
(1)热传导定律热传导定律描述了热量沿着温度梯度的方向从一个物体传递到另一个物体的过程。
热传导定律可以用以下公式表示:q = -kA(dT/dx)其中，q是单位时间内通过单位面积的热流量，k是材料的热传导系数，A是传热的横截面积，dT/dx是温度梯度。
(2)牛顿冷却定律牛顿冷却定律描述了通过对流传热的过程。
它指出，对流换热速率正比于温差和表面积，反比于流体和固体的热阻。
牛顿冷却定律可以用以下公式表示:q=hA(Ts−T∞)其中，q是单位时间内通过单位面积的热流量，h是对流传热系数，A 是传热表面积，Ts是固体表面温度，T∞是流体的温度。
二、换热器的计算基础换热器是用于传递热量的设备，广泛应用于各个行业中。
换热器的设计需要进行热计算，主要包括换热面积的计算和换热系数的计算。
1、换热面积的计算换热面积的计算取决于需要传递的热量流率和温度差。
换热面积可以使用以下公式计算:A=Q/(UΔT)其中，A是换热面积，Q是需要传递的热量流率，U是换热系数，ΔT 是温度差。
2、换热系数的计算换热系数是衡量换热器性能的重要指标之一、换热系数可以通过经验公式、理论公式或实验方法进行计算。
