体育馆建筑电气设计要点简介本文结合四川省金堂县文化、体育建设工程项目，总结了体育馆电气系统设计要点，分别从强电、弱电分析了体育馆电气系统设计。
标签：体育馆；电气系统；设计1、引言体育馆是配备有专门设备而供能够进行球类、室内田径、冰上运动、体操（技巧）、武术、拳击、击剑、举重等单项或多项室内竞技比赛和训练的体育建筑。
金堂县文化、体育中心建设工程的体育馆总建筑面积为2895.62m2，建筑总高度为12.45米，其中地上两层，地下一层。
2、强电设计电气设计包括变配电、电力、照明、建筑物接地系统及安全措施。
该体育馆属于丙级体育馆，其中二级负荷包括火灾自动报警、应急照明、疏散指示标志、消火栓泵等消防用电；地下室潜水泵电力负荷，主席台、医疗室、观众席等照明负荷；网络、通信、扩声设备等用电负荷为二级负荷，其余为三级负荷。
一路10kV高压电源至本项目室外预装式变压器处，S13油浸式变压器容量选择400KV A。
为保障性及消防负荷设置一台自启动柴油发电机组，向本工程消防负荷及非消防保障负荷供电，由于消火栓泵是直接启动，启动电流较大，故选择200KV A容量的柴油发电机组；当市电故障时，由发电机组提供应急备用电源；发电机应急母线通过自动转换开关（ATSE）与电力总箱出线母排相连。
当市电失电时，发电机自启动，并要求在30秒内投入带应急负荷运行。
当市电恢复时，发电机退出工作并延时停机。
应急照明除由柴油发电机组作为备用电源外，另设蓄电池组EPS做备用电源，蓄电池持续供电时间应大于0.5h。
低压主进线开关采用过载长延时，短路短延时保护；一般馈线开关采用过负荷和短路保护。
其中消防用电回路过载保护作用于信号。
低压配电系统采用交流220/380V放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射供电，消火栓泵采用双电源末端切换；应急照明采用市电和柴油发电机组两路电源供电，在末端加装EPS的供电。
最新某体育馆运动场配电系统设计运动场馆配电系统的设计是保证运动设施正常运作的关键因素之一。
本文介绍了最新某体育馆运动场配电系统的设计方案。
1. 系统概述本体育馆运动场配电系统主要由以下几个组成部分组成：1. 主配电室：负责整个馆内的主要电力供应和配电；2. 次配电室：将主配电室供应的电力分配给各个不同的运动设施和区域；3. 控制系统：用于监控和控制整个配电系统的运行状态和电力消耗。
2. 设计要点在设计运动场配电系统时，需要考虑以下几个关键要点：2.1 备用电源为保证运动设施的正常运行，在设计中应考虑备用电源的设置。
备用电源可以是发电机组或者其他可靠的备用电源设备。
2.2 电力负荷计算根据不同的运动设施和区域的电力需求，进行详细的电力负荷计算，并合理安排配电线路和设备容量。
2.3 计划性维护配电系统的计划性维护非常重要，可以提高系统的稳定性和可靠性。
制定维护计划，并按时进行巡检和维护。
3. 设计方案根据以上要点，我们提出以下设计方案：1. 主配电室：设计两个独立供电回路，每个回路均配备备用发电机组，并且具备自动切换功能。
主配电室还应有足够的容量供应整个运动场馆的电力需求。
2. 次配电室：根据不同的运动设施和区域，设置多个次配电室进行电力分配和控制。
每个次配电室都应有备用电源的供应，以确保设备的正常运行。
3. 控制系统：配备先进的远程监控和控制系统，可以对整个配电系统进行实时监测，并根据需要进行调整和控制。
4. 安全和可靠性考虑在设计运动场配电系统时，安全和可靠性是重要考虑因素。
应采取以下措施来确保系统的安全和可靠性：- 设置过载保护装置和短路保护装置，以防止电力过载和短路引发火灾等安全问题；- 建立监测系统，及时发现电力故障，并采取措施予以修复；- 定期进行设备检测和维护，保证设备的正常运行。
5. 总结最新某体育馆运动场配电系统的设计应该注重安全、可靠性和高效性。
通过合理地设置备用电源、进行电力负荷计算和实施计划性维护，可以保证运动场设施的正常运行，并提高配电系统的稳定性和可靠性。

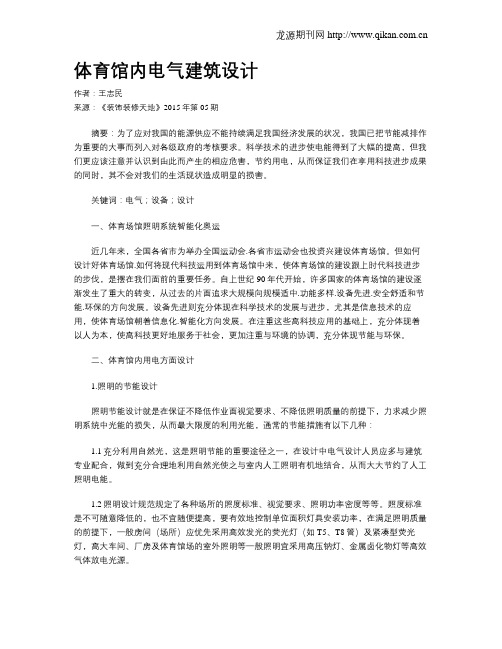

体育馆内电气建筑设计作者：王志民来源：《装饰装修天地》2015年第05期摘要：为了应对我国的能源供应不能持续满足我国经济发展的状况，我国已把节能减排作为重要的大事而列入对各级政府的考核要求。
科学技术的进步使电能得到了大幅的提高，但我们更应该注意并认识到由此而产生的相应危害，节约用电，从而保证我们在享用科技进步成果的同时，其不会对我们的生活现状造成明显的损害。
关键词：电气；设备；设计一、体育场馆照明系统智能化奥运近几年来，全国各省市为举办全国运动会.各省市运动会也投资兴建设体育场馆。
但如何设计好体育场馆.如何将现代科技运用到体育场馆中来，使体育场馆的建设跟上时代科技进步的步伐，是摆在我们面前的重要任务。
自上世纪90年代开始，许多国家的体育场馆的建设逐渐发生了重大的转变，从过去的片面追求大规模向规模适中.功能多样.设备先进.安全舒适和节能.环保的方向发展。
设备先进则充分体现在科学技术的发展与进步，尤其是信息技术的应用，使体育场馆朝着信息化.智能化方向发展。
在注重这些高科技应用的基础上，充分体现着以人为本，使高科技更好地服务于社会，更加注重与环境的协调，充分体现节能与环保。
二、体育馆内用电方面设计1.照明的节能设计照明节能设计就是在保证不降低作业面视觉要求、不降低照明质量的前提下，力求减少照明系统中光能的损失，从而最大限度的利用光能，通常的节能措施有以下几种：1.1充分利用自然光，这是照明节能的重要途径之一，在设计中电气设计人员应多与建筑专业配合，做到充分合理地利用自然光使之与室内人工照明有机地结合，从而大大节约了人工照明电能。
1.2照明设计规范规定了各种场所的照度标准、视觉要求、照明功率密度等等。
照度标准是不可随意降低的，也不宜随便提高，要有效地控制单位面积灯具安装功率，在满足照明质量的前提下，一般房间（场所）应优先采用高效发光的荧光灯（如T5、T8管）及紧凑型荧光灯，高大车间、厂房及体育馆场的室外照明等一般照明宜采用高压钠灯、金属卤化物灯等高效气体放电光源。
关键词：综合体育场馆；电气照明；照明设计0前言某城市中心的综合体育馆电气照明设计工程，在前期与建设单位沟通后可知，该体育馆内部主要包含篮球馆、羽毛球排球馆、游泳馆、展览馆、全民健身场馆等，为本地区提供综合化的文体运动及宣传活动。
因本体育馆所实施的体育项目主要服务于社区公共活动，故未设专业比赛、电视转播等高标准场馆的功能设施。
随着人们对于现代建筑与自身生活质量的要求不断提升，根据不同场馆的差异性和要求来设计不同的照明设施与控制方式，促使馆内人员更加顺利的实施体育运动和各项训练。
1场馆功能的划分与照明设计要求该市综合体育场馆功能要求较多，由此结构设计相对较为复杂。
在设计建筑内照明系统期间，根据实际要求可将其分为比赛及训练区域、公共区域和应急照明三个系统形式，从国标在建筑照明设计中所制定的标准要求实现具体的照明系统设计。
2选择适合的灯具与光源在整体分析上，体育馆内主要分为公共区域和体育区域两种功能区，下面以这两种功能区进行照明系统的灯具与光源区分选择。
2.1公共区域在本场馆的公共区域内选择常规设计方式来设计正常和应急照明系统，为满足节能要求，使用LED光源作为本区域照明光源，灯具选择筒灯、侧壁灯和吸顶灯三种方式结合。
需要明确的是，室内进行体育训练和相关业余比赛期间，各类球体本身其运动的方向多变，角度多变，且多数处于飞行的状态，因此运动人员也需要不断的改变其自身的位置，这样对于照明系统而言，主要应当满足下面几点要求：（1）所选择的灯具不能具有频闪效应；（2）所选择的灯具不能具有炫光效应；（3）所选择的光源需具备高度显色性；（4）所选择的照明系统需保障均匀度要求；（5）所选择的光源和灯具需保障自身的节能性。
2.2体育功能区域该区域的照明灯具与光源需要根据不同的建筑特征来进行设计。
（1）篮球馆。
篮球馆本身空间较大，因此为了满足大空间的照明要求和后续灯具与光源便于维护等需求，可采取大功率的LED光源使用，灯具也可采取升降控制的形式，并做到可控的光通量[1]。
阳山体育馆强电设计摘要：体育馆属于人员密集场所，又因其需要举办赛事等特殊功能，故其安全性、可靠性要求均较高，如果供电中断，将可能造成严重的影响和重大的损失，所以在强电设计时，需考虑工程的实际要求和当地供电电源的具体情况，合理安排，确保供电系统的可靠性、安全性。
本文就以阳山体育馆为例，浅析体育场馆的强电设计。
关键词：体育馆；强电设计；照明设计；1.工程概况阳山体育馆位于广东省清远市阳山县，地上2层，建筑高度为17.40米，建筑面积为4787.66平方米。
该体育馆馆内比赛场地（含坐席）长约55.8米，宽约44.2米，主要使用功能为举办地区性和全国单项比赛，属于乙级体育馆。
体育馆首层建筑平面图 10KV高压一次接线图2.负荷等级按照《体育建筑电气设计规范》第3.2.1条的规定，场地照明、体育场馆附属用房（如新闻发布、运动员、裁判员、贵宾接待等）用电、生活水泵、各类弱电机房、消防及安防用电等属于二级负荷。
通风空调、热水供应、普通办公室、普通库房等用电属于三级负荷。
3.供电电源采取单回路10KV高压电源线路+自备柴油发电机的方式进行供电。
柴油发电机应在市电停电后15S内自动启动并投入供电。
消防应急疏散照明设置集中电源，信息、弱电控制类机房配备不间断电源装置（UPS）。
室外预留临时电源接入点，可在比赛时接入临时发电车，以保证赛事需要。
4.变配电所本工程共设置1处室内变配电所，所内共设置1台800KVA干式变压器（SCB13型）。
主接线形式采用的是单母线(分段)，设置备用母线段。
5高低压配电系统5.1本工程接地形式采用TN-S，由低压配电室开始，照明、动力、消防以及体育工艺等用电负荷，分别单独一套配电系统，各自从低压馈电柜以放射式引出。
消防负荷采取双电源供电，在消防设备或消防设备房的最末一级配电箱处设双电源自动切换装置。
5.2根据建筑特点，分别设置普通照明箱、公共照明箱、场地照明箱、附属用房照明箱等照明箱；各功能设备机房、控制用房设置独立的电源箱；水泵房、风机房、空调机房等设置动力电源箱柜。

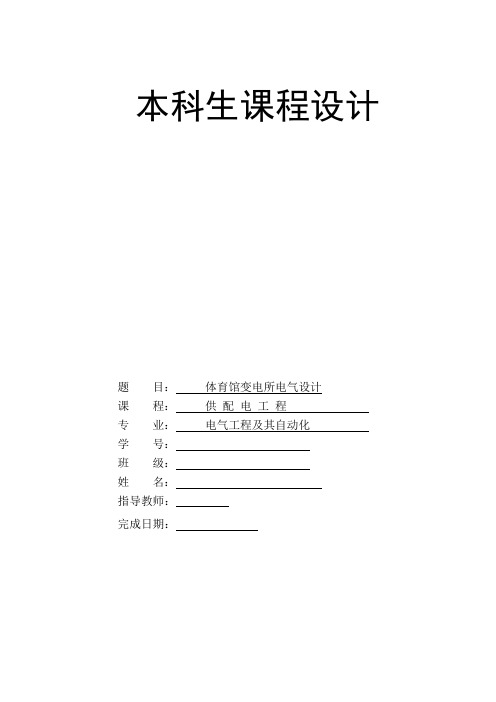

本科生课程设计题目：体育馆变电所电气设计课程：供配电工程专业：电气工程及其自动化学号：班级：姓名：指导教师：完成日期：供配电工程课程设计任务书71．题目体育馆变电所电气设计2．原始资料2.1 工程概况该变电所为附属式结构（柱间距7800），向体育馆、学生宿舍及食堂等供电，其中体育馆在有重大比赛时为一级负荷。
∑2.3 供电条件由市电源10KV双电源供电，一用一备，供电部门要求在进线侧进行用电计量，并要求进线侧功率因素不得低于0.9，不同电价分开计量。
电源1进线处三相短路容量180MV A、电源2进线处三相短路容量160MV A。
2.4 其他资料当地年最高气温为38℃，年平均气温为25℃，年最低气温－6℃，年最热月平均最高气温为33℃，年最热月平均气温为27℃，年最热月地下0.8m处平均温度为25℃。
当地年雷暴日数为25天。
当地海拔高度为170m，土壤电阻率90Ω•m。
3．具体任务及技术要求本次课程设计共1.5周时间，具体任务与日程安排如下：第1周周一：布置设计任务，熟悉有关资料，负荷计算、主变压器选择。
周二：供电一次接线方案确定，短路计算。
周三：进出线电缆及开关设备选择计算。
周四：设计绘制变电所高压电气系统图。
周五：设计绘制变电所低压电气系统图。
第2周周一：设计绘制变电所低压电气系统图（续）。
周二：设计绘制变电所电气平面布置图。
周三：编制设计报告正文（设计说明书、计算书）电子版。
整理打印设计报告，交设计成果。
要求根据设计任务及工程实际情况，按照安全可靠、技术先进、经济合理的要求，独立完成10kV变配电所的电气设计。
设计深度应达到扩大初步设计要求，制图应符合国家规范要求。
4．实物内容及要求课程设计报告由设计任务书、设计报告正文、设计图纸三部分组成，并有封面、目录，装订成册。
4.1 设计报告正文内容包括：（1）负荷等级确定与供电电源（2）负荷计算与无功补偿（3）变电所所址选择与结构型式（4）变压器类型、台数及容量选择（5）变电所电气主接线设计（6）短路计算与电气设备选择校验（7）进出线电缆选择校验（8）变电所电气装置布置（9）参考文献设计报告正文编写的一般要求是：必须阐明设计主题，突出阐述设计方案、文字精炼、计算简明，条理清晰、层次分明。
体育场馆的供配电设计练振辉佛山电力设计院有限公司广东佛山528000摘要：本文作者结合多年场馆配电设计的经验，针对现代体育场馆对供配电系统可靠性的要求越来越高，在运动会期间是绝对不允许出现供电故障的现实情况，就体育场馆供电系统中的负荷分级，结线方式的选择，高低压柜和变压器等主要设备的选型进行了较深入的探讨，具有很好的借鉴和参考作用。
关键词：体育场馆供配电系统负荷分级结线方式设备的选型2006年在佛山举办省运会，2008年在北京举办奥运会，2010年在广州举办亚运会，各省市兴起投资兴建设体育场馆热潮。
如何规划设计体育场馆、如何将现代科技运用到体育场馆中来，使体育场馆的建设跟上时代科技进步的步伐，是摆在我们面前的重要任务。
现代体育场馆中的系统和设施，对供配电系统可靠性的要求越来越高，有许多系统在运动会期间是绝对不允许出现供电故障。
以下就体育场馆设计中,有关供配电设计谈谈自自己的看法:1.负荷分级和供电要求:1.1负荷分级:根据《供电配电系统设计规范》对供电可靠性的要求及中断供电在政治经济上所造成损失或影响的程度进行分级体育场馆可分为如下几类:a).甲级以上的体育场馆电力负荷为一级，国家级大型体育中心为特别重要负荷；b)．以上系指体育场馆的比赛厅（场）、主席台、贵宾室、接待室、广场照明、计算机房、电话机房、广播机房、电台和电视转播、新闻摄影电源及紧急照明灯用电设备；c)．体育场馆的电气消防用电设备负荷等级应为该工程最高负荷等级；d)．一、二项中非比赛使用的电气设备及体育场馆使用要求为乙等的用电设备为二级。
1.2供电要求:a). “一级负荷应由两个电源供电”；“一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源”，也就是说特别重要负荷需要三个电源供电，一般的作法是在已有两路高压市电的情况下，再设自备电源。
上述规范的3．0．3条指出“除一级负荷中特别重要负荷外，不应按一个电源系统检修或故障的同时另一电源又发生故障进行设计”。
体育馆电气改造方案设计体育馆电气改造方案设计随着时间的发展，技术在不断提升，而早期建筑在以后长时间都面临着被改造的问题。
体育馆的电气改造主要可以从照度水平、智能化灯具、控制照光、消防设施、供电可靠性等多角度着手，下文以篮球场改造为例，介绍体育馆改造建设的思路。
下面是小编整理的体育馆电气改造方案设计，欢迎来参考！一、体育馆内照明环境1.体育馆内照明现代体育馆的建设发展基本上趋向于中型和多功能方向，所以对于体育馆的照明设计需要考虑的往往并不是单一的一个功能，而是多功能应用。
体育馆的照明根据不同体育赛事的要求，对各种项目和功能的赛事都有具体的照度参照值，如水平照度和垂直照度、观众和运动员的眩光指数等等。
体育馆的照明方式也多种多样，无论是基于何种照明方式，场地的照明设置都是为满足不同的功能需要。
室内体育场的照明质量主要着眼于照度水平、照度均匀度、眩光控制程度和实感效果等。
老式的体育馆通常都难以达到这几项标准，主要表现在：灯光昏暗、眩光刺眼、控制方式单一这几个方面。
充分考虑照度标准确定光源、数量、建筑结构、布灯条件、使用功能等各项因素计算照度。
一般实际安装数量比计算灯具数量要多，篮球场照度标准如表1、表2[1]：2.选择灯具体育馆内照明系统的核心要数照明灯具，选择的灯具是否合适是一个相当重要的问题。
怎样在玲琅满目、品种繁多的市场上选择出适合的灯具，要考虑的因素比较多，如灯具的光学性能、电气性能、使用寿命、可靠性等等。
而且在室内体育场的照明设计中如何避免眩光的出现是一个难以把握的问题。
质量等级 I II III眩光程度无眩光感轻微眩光感有眩光感在改造灯具问题时，要达到I级眩光限制，在选择灯具和安装的时候就要采取相应措施：首先灯具内可以添加眩光挡板或者增加大于30°的遮光角;其次也可以选择运用灯具投射的方向和投射角度来达到I级眩光限制。
3.照度计算选定灯具以后，计算照度被当作体育馆场地照明设计最基本、最直接、最有利的效果依据。
某综合体育馆电气施工组织设计第一章电气设计简介第二章电气工程概况1、供电方式：本建筑物的10KV电源由乒乓球馆10KV变配电所引来，本建筑物在地下一层设10KV变配电所一座，不设高压计量。
本建筑物所有用电设备的电源，均由上述10KV变配电所提供，本建筑物的照明，动力配电均采纳放射式与树干式相结合的配电方式，由地下一层配电室引至各用电点的低压电缆原则上采纳在地下一层沿电缆桥架，经电气竖井敷设至相应位置，再穿爱护管引至各用电设备的敷设方式。
本建筑物内的低压配电系统均采纳TN-S系统。
2、照明：2.1本建筑物首层—六层以办公室为主。
各楼梯照明同时作为火灾时的应急疏散照明，由双电源切换箱供电。
以保证火灾时手动强制接通该部分的照明线路。
本建筑物的照明种类有正常照明，应急照明，疏散指示照明等，照明光源以荧光灯、筒灯、白炽灯为主，排烟机房、楼梯间、值班室、公共走廊等处的照明电源均由双电源切换箱提供（或灯具自带蓄电池）非消防用电设备在火灾时可手动或自动切断其电源。
所有照明支线均采纳铜芯塑料导线穿爱护钢管或铜芯护套线沿桥架敷设，所有安装高度低于 2.4米（含2.4米）的灯具及风机外壳均接PE线，照明灯具的电压均为220V。
2.2车库照明差不多上选用桥架荧光灯，车库内灯具配线按防火分区划分为二个相对独立的区域，照明线路采纳铜芯塑料导线穿薄壁扣压钢管沿墙，楼板等暗敷或铜芯护套线，橡套电缆沿桥架敷设，所有安装高度低于2.4米（含2.4米）的灯具及风机外壳均接PE线。
3、动力3.1本建筑物动力部分一样指水泵机、风机、电梯等用电设备，依照消防规范要求，凡是消防用电设备均采纳双路电源末端自动切换的供电方式。
非消防用电设备在火灾时可手动切断其电源，本建筑物的照明负荷原则上分开计量，本建筑物的动力线路均采纳铜芯塑料导线穿爱护管或交联电缆沿桥架敷设，三相电力设备的电压均为380V，单相电力设备的电压均为220V。
3.2车库动力部分一样指防火卷帘门，水泵，风机等用电设备，依照消防规范要求，凡是消防用电设备均采纳双路电源末端自动切换的供电方式。
王春燕(1980—),女,工程师,硕士,研究方向为楼宇自动化。
体育场馆电气设计王春燕1, 吴旭辉1, 陈 华2(1.浙江大学建筑设计研究院,浙江杭州 310027;2.中国汉嘉设计集团股份有限公司,浙江杭州 31005)摘 要:以某一体育场项目设计为例,阐述了在体育场电气设计中应重点考虑的几个问题,如供配电系统、场地照明、防雷接地安全、消防设计。
指出针对体育建筑,应根据场馆功能需求和竞技项目特点,遵循相应规范,综合考虑,进行电气设计。
同时,希望为其他体育建筑的电气设计提供参考。
关键词:体育建筑;供配电;场地照明;电气安全;防雷接地;消防安全中图分类号:T U 855 文献标志码:B 文章编号:167428417(2010)0520053204吴旭辉(—),男,工程师,研究方向为民用建筑电气。
陈 华(—),男,工程师,研究方向为建筑电气。
0 引 言随着我国经济建设的发展和人民生活水平的提高,体育事业得到了空前发展。
对于电气设计,由于体育建筑功能复杂,涉及内容较多(如体育比赛、文艺活动、展览会等),如何使体育建筑的功能与使用要求相匹配,既经济、又适应发展的需要是很难处理的问题。
下面以笔者参与设计的金华市体育中心主体育场为例,对在体育建筑电气设计中应重点注意的几个问题进行探讨。
1 供配电系统1.1 工程概况金华市体育中心由一场两馆(即体育场、体育馆、游泳馆)组成,其中体育场为30000座,体育馆为6000座,游泳馆为1600座,设计标准为省运会和全国单项比赛主会场,总建筑面积约92000m 2。
根据规范,3个体育场馆均为乙级中型体育建筑。
整个体育场分区明确,场内尺寸为140m ×200m ,设置400m 标准跑道和足球、田径场地,地面一层西侧设置为与比赛相关的功能用房,东侧设置为综合商业用房,北侧为办公区,南侧为三星级标准宾馆,二层平台是观众集散、休息区,观众通过各分区看台的入口进入分区座席区。
24.2体育场馆电气设计2010-01-24 16:40:53| 分类：ttt001版规范|字号订阅《全国民用建筑工程设计技术措施2009-电气》ttt001原创，word版本规范网络首发独出，欢迎传播阅读学习。
24公共建筑电气设计24.1一般规定24.1.1本章包括体育场馆、博物馆、会展中心、综合性医院等公共建筑电气设计的要点，上述建筑电气设计中的通用技术间题参见本措施相关章节。
24.1.2公共建筑的设计内容、功能等级、系统配置应根据建筑特点、功能要求等实际情况确定。
24.1.3公共建筑的电气设计除遵循本措施外，还应遵循我国现行电气规范、规程及其它相关电气技术法规的规定。
24.2体育场馆电气设计24.2.1建筑特点与功能要求1本措施适用于供比赛、训练、健身用的新建、改建和扩建的体育场馆、体育中心的电气设计，不适用于重要运动会电气临时系统的设计。
2在体育场馆电气设计中应做到安全可靠、经济合理、技术先进、整体美观、维护管理方便。
体育中心的电气设计还应从整体考虑，统一规划、统一要求。
3体育场馆电气设计应对电磁污染、声污染及光污染采取综合治理，达到环境保护相关标准的要求，确保人居环境安全。
4体育场馆的电气装备水平应与工程的功能要求和使用性质相适应。
为重大赛事所建的工程应充分考虑赛后的使用和经营，以发挥其社会效益和经济效益。
5体育场馆电气设计应采用经实践证明行之有效的新技术，电气设备应选择符合国家技术标准的产品；并应采用成熟、有效的节能措施，降低电能消耗；严禁使用已被国家淘汰的产品。
6体育场馆等级应根据其使用要求分级，且应符合表24.2.1—1和24.2.1—2规定。
表24.2.1—1体育场馆的分类等级主要使用要求特级举行亚运会、奥运会、世界级比赛主场甲级举行全国性和单项国际比赛乙级举办地区性和全国单项比赛丙级举办地方性、群众性运动会丁级不举行运动会表24.2.1—2体育场、体育馆、游泳馆的分类分类特大型大型中型小型训练、娱乐体育场60000座以上40000～60000座20000～40000座20000座以下无固定坐席体育馆10000座以上6000～10000座3000～6000座3000座以下无固定坐席游泳馆6000座以上3000～6000座1500～3000座1500座以下无固定坐席注：其它功能的场馆分类参照表24.2.1—2执行。
7体育场馆电气设计除应符合本措施外，尚应符合国家现行有关标准的规定。
在进行正式比赛时，体育场馆电气设计必须符合国家体育主管部门颁布的各项体育竞赛规则中对电气的要求。
进行国际比赛时，同时还必须满足相关国际体育组织的有关标准和规定。
24.2.2供电电源1供配电系统的构成应简单可靠，灵活方便，减少电能损失，便于管理和维护，并应满足赛时和赛后的供配电需求。
2体育场馆负荷分级应符合表24.2.2一1的规定。
表24.2.2—1体育场馆负荷分级负荷等级场馆等级一级负荷中的特别重要负荷一级负荷二级负荷三级负荷特级 A B C甲级 A B C乙级 A 其它丙级 A 其它丁级所有负荷注：1A包括比赛厅(场)、主席台、贵宾室、接待室、计时记分装置、计算机房、电话机房、广播机房、电台和电视转播、新闻摄影电源及应急照明等用电设备和电力负荷；电气消防用电设备；升旗系统、售验票系统、现场影像采集及回放系统、标准时钟系统用电。
2B包括广场照明、生活水泵、污水泵、餐厅、临时医疗站、兴奋剂检查室、VIP办公章、奖牌储存室、运动员、裁判员用房、包厢。
3C包括普通办公用房、普通库房等。
4临时负荷的负荷等级由使用单位提出。
3乙级及以上的体育场馆电源数量不应少于两个，丙级体育场馆电源数量宜为两个，丁级体育场馆可采用一个电源。
特级、甲级体育场馆的两路电源应为不同路由的线路。
4中小型体育场馆宜采用380V电源，特大型、大型体育场馆应采用10kV电源，当体育中心进行整体供配电系统供电时，经技术、经济比较可采用35kV或110kV电压等级的电源供电。
5特级体育场馆应采用专线电源供电，甲级体育场馆宜采用专线电源供电。
当确有困难时，应在重大比赛期间采用专用线路为体育场馆供电。
6容量较大的临时性负荷应采用临时电源供电，在建筑电气设计时，应为临时电源供电预留条件。
7主要配变电所(室)严禁设置在大量观众能达到的场所，不应靠近贵宾、观众的主出入口。
室内配变电所不应设在伸缩缝、沉降缝处。
8配变电所应设置在负荷中心，低压配电半径不应超过250m。
大型、特大型的体育场配变电所不宜少于2个；中型体育场、特大型体育馆和游泳馆配变电所宜为1～2个；小型体育场、室外训练场、大中型体育馆或游泳馆宜设1个配变电所；小型体育馆及游泳馆、训练场馆可只设低压配电室。
9总配变电所可为独立建筑物，也可为附属式。
当采用独立式时，不应设置在地势低洼和可能积水的场所。
10大中型体育场馆应设室内配变电所；热身场地、小型体育场馆宜设户外预装式变电所，有条件时也可设置室内或外附式配变电所。
户外预装式变电站的进、出线宜采用电缆。
11大型、特大型的体育场馆的体育工艺类、体育照明等负荷宜由独立的变压器供电。
当经常有文艺演出的体育场馆，演出类负荷宜与体育工艺、体育照明类负荷共用一组变压器。
12仅在比赛期间才使用的大型用电设备、较大容量的冷冻站宜设单独变压器供电。
13室内配变电所应选择干式、气体绝缘或非可燃性液体绝缘的变压器；户外预装式变电所可选择油浸变压器。
当电源电压偏差不能满足要求时，宜采用有载调压变压器。
14变压器低压侧电压为0.4kV时，单台变压器容量不宜大于2000kVA；当确有困难时，变压器单台容量不应大于2500kVA。
预装式变电所变压器，单台容量不宜大于800kVA。
15配电变压器的长期工作负荷率宜符合表24.2.2—2的规定。
表24.2.2—2配电变压器的长期工作负荷率场馆等级长期工作负荷率特级、甲级≤60％乙级≤80％丙级、丁级≤85％24.2.3供配电设计1综合型运动会主体育场不应将开幕式、闭幕式或极少使用的大容量临时负荷计人永久供配电系统，应采用临时供配电系统。
2特级及甲级体育场馆的高压供配电系统应由上级变电站或开闭站放射式供电。
3当场馆规模较小，且位置分散、等级在乙级及以下时，可采用环网式供电系统。
4特级和甲级体育场馆的供配电系统，应具有临时电源接入的措施。
5特级及甲级体育场馆、体育中心总配变电所的高压供配电系统应采用放射式向分配变电所供电。
当总配变电所同时向附近的乙级及以下的中小型体育场馆、负荷等级为二级及以下的附属建筑物供电时，也可采用树干式供电。
6当由总配变电所以放射式向分配变电所供电时，分配变电所的电源进线开关宜采用能带负荷操作的开关电器；当线路较长，总配变电所的保护不能满足要求时，分配变电所的进线开关应具有短路保护功能；当有继电保护要求时，应采用断路器。
7配变电所的高压和低压母线，宜采用单母线或单母线分段结线形式。
特级体育场馆还应设置一段或两段应急母线段，甲级体育场馆宜设置一段应急母线段，应急母线段用于比赛类体育工艺负荷、体育照明负荷及其它的一级负荷中特别重要负荷。
8应急母线段由市电和应急(备用)电源供电，市电与应急(备用)电源之间应采用电气、机械联锁。
当采用自动转换开关电器(ATSE)时，宜选择Pc级、三位式、四极的高可靠性产品。
9配变电所应在变压器低压侧或主要负荷侧设置集中自动电容补偿装置，其容量和分组宜根据就地补偿、便于调整电压及不发生谐振的原则进行配置。
补偿要求按当地供电部门的规定执行，当没有明确规定时，补偿后低压侧进线处的功率因数应达到0.90以上。
电容补偿装置的选择应考虑配电系统中高次谐波的影响。
当不具备设计计算条件时，电容器安装容量可按下列计算：1)35kV及以上变电所可按变压器容量的10％～30％计；2)10kV变电所可按变压器容量的20％～30％计。
10竞赛场地用电点，宜设置电源井或配电箱，数量及位置应根据体育工艺要求确定。
11对电源井的供电方式宜采用环形系统，电源井内不同用途的电气线路，相互之间应保持一定距离或采取隔离措施。
井内电气设备单侧布置时，其维护距离不应小于0.6m。
电力装置和信号装置分别布置在井壁两侧时，其维护距离不应小于0.8m。
井内应有防水排水措施。
12体育场竞赛场地的电气线路宜采用塑料护套电缆穿管埋地或电缆沟敷设方式。
13体育馆比赛场地四周墙壁上应设置一定数量的配电箱和安全型插座，插座安装高度不应低于0.3m。
14游泳馆(池)属潮湿场所。
供游泳、跳水、水球及花样游泳的计时记分装置及￡电源箱、插座箱，以及专用信号盘均采用防水、防潮型，室内的管线及用电设施应采取防腐措施。
电源配电箱宜设在专用计时记分装置控制室内。
插座箱底边距地不低于0.3m。
跳水池、游泳池、戏水池、冲浪池及类似场所水下照明设备应选用防触电等级为Ⅲ类的灯具，其配电应采用安全特低电压(SELV)系统，标称电压不应超过12V，特低电压电源应设在2区以外的地方。
15体育照明宜采用表24.2.3的供电措施。
表24.2.3体育照明供电措施供电措施建筑类型特级在举行国际赛事期间应具备接入临时备用发电机条件或采用固定的发电机，并作为50％体育照明甲级的主用电源，其余50％体育照明由来自两个不同区域变电站的两路市电电源分别供电，当其中一路市电故障时，只影响全场25％体育照明，仍有75％照度可保证比赛及应急电视转播继续进行乙级由两路市电同时供电，每路市电供50％体育照明灯具，灯具投射到场地的灯光均匀分布全场。
当任一路电源发生故障时，仍有50％体育照明不受其影响，可保证比赛的正常进行丙级宜由两路市电同时供电，每路市电供50％体育照明丁级一路供电16气体放电光源宜采用分散方式进行无功功率补偿，补偿后的功率因数不应低于0.9。
17三相照明线路各相负荷的分配宜保持平衡，最大相负荷电源不宜超过三相负荷平均值的115％，最小相负荷电流不宜小于三相负荷平均值的85％。
18应避免采用三相低压断路器对三个单相照明分支回路进行控制和保护。
19为保证气体放电灯的正常启动，镇流器至光源的线路长度不应超过该光源的允许值。
20气体放电灯的照明线路，其中性线截面应与相线截面相同。
21为降低气体放电光源的频闪效应，宜将同一或不同灯具的相邻灯管(光源)分接在不同相的线路上。
22气体放电光源灯点燃时，冲击电流很大，开启灯光时，单灯开启时的时间宜有间隔。
23为了便于灯光的维护和照明方案的变化，宜采用单灯单控方式，或一个开关控制2～3个灯。
24.2.4比赛场地灯光设计1照明标准应符合《体育场馆照明设计及检测标准》JGJ153及《体育照明使用要求及检测方法第1部分：室外足球场和综合体育场》TV／T1002.1—2005的规定。
2照明计算时维护系数值应符合下列规定：1)室内场所维护系统取0.8；2)室外场所维护系统取0.7。
