六.电气设计一.概述1.本设计包括体育馆内部的供配电、电力、照明、电话、扩音、防雷及接地设计;2.根据深圳中学原规划设计,10KV变配电室及变压器已在图书馆建成,体育馆用电从低压屏的两个回路引出,一路供照明,另一路供空调;二.设计依据1.现行国家规程和标准;2.业主的有关要求;3.有关专业提供的技术资料和要求;三.供电指标1.总设备容量 887KW其中照明 508KW空调 367KW货梯 15KW2.总计算负荷 620KW其中: 照明 326KW空调 294KW电梯 12KW3.需要系数: 0.714.自然平均功率因数: 照明：0.75 空调：0.85.电容器补偿容量: 低压: 2x120KVAR6.负荷计算表见附表1.根据<<民用建筑电气设计规范>>JGJ/T的有关规定及<<建筑设计防火规范>>GBJ16-87,本建筑物一般用电负荷及消防用电负荷等级均按三级考虑;2.配电室设于地下一层的设备房内;3.用电负荷,分别采用放射式和树干式供电,消防设备采用两回路供电,末端自动切换;低压系统图见电初-02;变配电所平面布置图见电初-03;五.电气设备选型1.380/220V配电装置选用GCK型低压配电屏,柜内主断路器选用F型,分断路器选用S型,插入式安装;均带有长延时过电流,短路短延时与短路瞬时保护;六.无功功率补偿与计量1.采用低压就地补偿,在低压配电室内设有低压静电电容器屏在图书馆的低压配电屏内还设有电容器补偿,就地补偿容量共为240KVAR;2.采用低压计量,在图书馆内的低压配电屏已设置了计量;七.电力、照明1.由低压配电屏引至各用电点的供电分别采用放射式与树干式供电方式,由配电屏放射引出回路供给运动场馆照明配电箱及一般照明配电箱;2.冷水机组、冷冻水泵组、冷却水泵组、冷却塔风机由低压配电屏以放射式线路馈电,冷水机组的起动,控制设备由机组配套供给;冷水机组、冷冻水泵、冷却水泵、冷却塔风机之间实行联动控制;3.消火栓泵、稳压泵、事故照明配电箱均为双电源供电;4.各主要场所照度标准如下摘自剧场建筑设计规范JGJ57-88：5.观众厅、观众厅出口、疏散楼梯间、水泵房、变配电室设事故照明,采用蓄电池供电,供电时间大于20min;6.泛光照明由低压配电屏供电,在设备房进线管理与控制;八.线路敷设1.电力、照明配电线路视不同情况可分别采用ZR-BV、ZR-VV、BV、VV等电线、电缆,按不同情况,分别敷设在桥架或穿焊接钢管敷设;2.运动场管照明与观众厅照明由专业公司负责设计,本设计考虑其线路的通道;九.扩音系统1.系统功能设计应满足体育比赛和文艺演出的使用要求,达到多功能厅堂一级扩音水平,声压级最大101.8dB,最小84dB,不均匀度7.8dB;2.系统设计参照TOA产品,主要设备包括16路调音台、功放、声场处理器、反馈抑制器、移频器、效果器、监听功放、无线话筒、CD机、双卡座、号角扬声器、木音箱、监听音箱等;3.主机设备安装在灯光音响室,扬声器安装在场地正中上方网架下,主席台、场地等处设话筒;4.线路采取穿金属管暗装;5.本系统施工设计应由专业公司负责;十. 电话通信系统由学校教学主楼方向引来10对电话线,经一层分线箱,穿管暗敷引至体育组办公室、教学房、多媒体教室、贵宾休息室、灯光音响室、计分计时室,共7个电话插座;十一.防雷与接地本影剧院属三类防雷建筑物;1.防雷引下线利用柱内或墙内二根主钢筋DN>16其根数不少于二根,间距不大于20m;本建筑屋面为金属网架,屋面的金属网架均需与防雷接地系统相连;2.接地装置利用建筑物的钢筋混凝土桩基和底板内的钢筋作为自然接地体;为此,桩基与底板钢筋之间,底板与作为引下线的钢筋之间的连接,必须采用焊接,以形成良好的电气通路;3.本工程采用TN-C-S制接地系统,从变压器室引四芯电缆到本建筑物,其中的PEN线在入户处重复接点形成工作中性线N与安全保护线PE,以后二者不得混淆;所有用电设备在正常情况下不带电的金属外壳和设备接地专用端子都与PE线相连接;4.防雷接地、变压器中性点接地以及其他需要接地的设备,共用接地装置接地电阻不得大于4Ω,当不能满足要求时,应增加人工接地极;十.主要设备材料表。
体育馆建筑电气设计要点简介本文结合四川省金堂县文化、体育建设工程项目，总结了体育馆电气系统设计要点，分别从强电、弱电分析了体育馆电气系统设计。
标签：体育馆；电气系统；设计1、引言体育馆是配备有专门设备而供能够进行球类、室内田径、冰上运动、体操（技巧）、武术、拳击、击剑、举重等单项或多项室内竞技比赛和训练的体育建筑。
金堂县文化、体育中心建设工程的体育馆总建筑面积为2895.62m2，建筑总高度为12.45米，其中地上两层，地下一层。
2、强电设计电气设计包括变配电、电力、照明、建筑物接地系统及安全措施。
该体育馆属于丙级体育馆，其中二级负荷包括火灾自动报警、应急照明、疏散指示标志、消火栓泵等消防用电；地下室潜水泵电力负荷，主席台、医疗室、观众席等照明负荷；网络、通信、扩声设备等用电负荷为二级负荷，其余为三级负荷。
一路10kV高压电源至本项目室外预装式变压器处，S13油浸式变压器容量选择400KV A。
为保障性及消防负荷设置一台自启动柴油发电机组，向本工程消防负荷及非消防保障负荷供电，由于消火栓泵是直接启动，启动电流较大，故选择200KV A容量的柴油发电机组；当市电故障时，由发电机组提供应急备用电源；发电机应急母线通过自动转换开关（ATSE）与电力总箱出线母排相连。
当市电失电时，发电机自启动，并要求在30秒内投入带应急负荷运行。
当市电恢复时，发电机退出工作并延时停机。
应急照明除由柴油发电机组作为备用电源外，另设蓄电池组EPS做备用电源，蓄电池持续供电时间应大于0.5h。
低压主进线开关采用过载长延时，短路短延时保护；一般馈线开关采用过负荷和短路保护。
其中消防用电回路过载保护作用于信号。
低压配电系统采用交流220/380V放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射供电，消火栓泵采用双电源末端切换；应急照明采用市电和柴油发电机组两路电源供电，在末端加装EPS的供电。

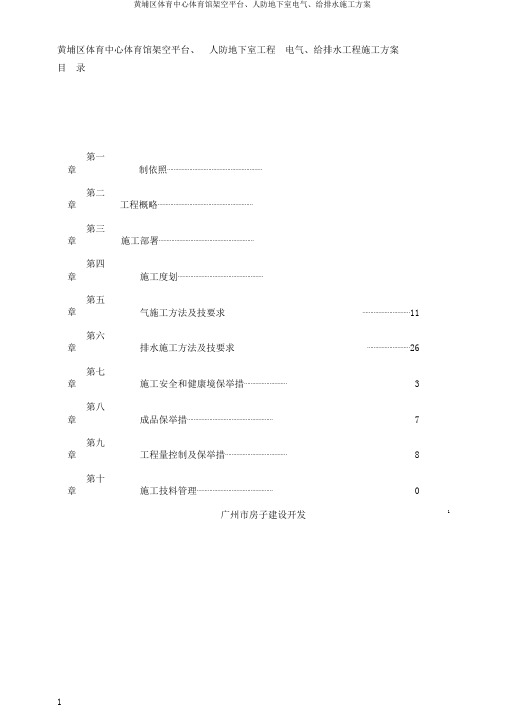

黄埔区体育中心体育馆架空平台、人防地下室工程电气、给排水工程施工方案目录第一章制依照⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第二章工程概略⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第三章施工部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第四章施工度划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第五章气施工方法及技要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11第六章排水施工方法及技要求⋯⋯⋯⋯⋯⋯⋯⋯⋯26第七章施工安全和健康境保举措⋯⋯⋯⋯⋯⋯⋯⋯⋯3 3第八章成品保举措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 7第九章工程量控制及保举措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 8第十章施工技料管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 0广州市房子建设开发1黄埔区体育中心体育馆架空平台、人防地下室工程电气、给排水工程施工方案第一章编制依照施工合同及上司部门同意的文件、施工图及甲方供应的设计任务书。
2．供配电系统设计标准(GB50052-95)3．?10KV及以下变电所设计标准?〔GB50053-94〕4．低压配电设计标准(GB50054-95)5．?通用用电设备配电设计标准?(GB50055-93)6．?人民防空地下室设计标准?(GB50038-2005)7．?汽车库、修车库、泊车场防火设计标准?(GB50303-2002)8、?建筑照明设计标准?GB50034-20049、?民用建筑电气设计标准?JGJ16-202110、?建筑设计防火标准?GB50016-200611、国家其余现行有关的设计标准和规定。
12．施工合同及其余有效文件、施工图、图纸会审及设计增补文件等。
13．建筑给水排水设计标准(GB50015-2003)14．外给水设计标准(GB50013-2006)15．室外排水设计标准(GB50014-2006)16．高层民用建筑设计防火标准(GB50045-952005版)17．建筑给排水聚丙烯管道工程技术规程(DBJ/T15-29-2001)18．建筑排水硬聚氯乙烯管道工程技术标准(CJJ/T29-98)19．全公民用建筑工程设计技术举措给水排水(2003)20．建筑给排水及采暖工程施工质量查收标准GB50242-2002第二章工程概略工程名称：黄埔区体育中心体育馆广场及人防地下室工程建设单位：广州市黄埔区代建工程管理中心2广州市房子建设开发黄埔区体育中心体育馆架空平台、人防地下室工程电气、给排水工程施工方案总承包单位：广州市房建开发设计单位：广东南海建筑设计院、广州市人防建筑设计研究院监理单位：广州市宏元建设工程咨询工程地址：广州市黄埔区丰乐北路398号地下室建筑面积：9460m2本工程属体育馆配套工程，地下室设空调机房、变配电房，地下室平常为车库，战时为人防；101工程：地下指挥工程的指挥、通讯、报警设备，内部电源配套的隶属设备，应急照明、消防设备，三种通风方式为一级负荷，风机、水泵等为三级负荷。

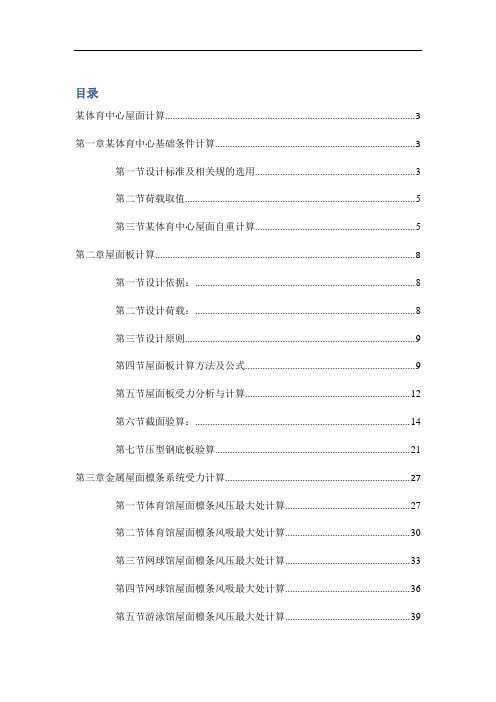

目录某体育中心屋面计算 (3)第一章某体育中心基础条件计算 (3)第一节设计标准及相关规的选用 (3)第二节荷载取值 (5)第三节某体育中心屋面自重计算 (5)第二章屋面板计算 (8)第一节设计依据： (8)第二节设计荷载： (8)第三节设计原则 (9)第四节屋面板计算方法及公式 (9)第五节屋面板受力分析与计算 (12)第六节截面验算： (14)第七节压型钢底板验算 (21)第三章金属屋面檩条系统受力计算 (27)第一节体育馆屋面檩条风压最大处计算 (27)第二节体育馆屋面檩条风吸最大处计算 (30)第三节网球馆屋面檩条风压最大处计算 (33)第四节网球馆屋面檩条风吸最大处计算 (36)第五节游泳馆屋面檩条风压最大处计算 (39)第六节游泳馆屋面檩条风吸最大处计算 (41)第七节天窗龙骨风吸下强度计算 (43)第八节天窗龙骨风压计算 (46)第四章金属屋面系统保温隔热计算 (49)第一节基本信息 (49)第二节设计原则 (50)第三节计算公式 (50)第四节热工分析 (51)第五章屋面隔音性能分析 (54)第一节设计依据 (54)第二节计算取值 (55)第三节计算及分析 (55)第六章屋面板排水分析 (56)第七章天沟排水计算 (59)第八章屋面板伸缩性能分析 (60)第九章固定座及螺钉验算 (61)第一节固定座验算 (61)第二节自攻螺钉验算 (61)某体育中心屋面计算第一章某体育中心基础条件计算第一节设计标准及相关规的选用1、本工程采用的设计标准及相关规如下：1）某体育中心项目屋面分包工程招标文件2）某体育中心项目屋面分包工程招标设计图纸3）某体育中心风体育馆洞试验报告2、相关规：1）国家相关的设计规及标准：《建筑结构荷载规》 GB50009-2001(2012年版)《钢结构设计规》 GB50017-2003《冷弯薄壁型钢结构技术规》 GB50018-2002《建筑抗震设计规》 GB50011-2010《屋面工程技术规》 GB50345-2004《钢结构工程施工质量验收规》 GB50205-2001《铝合金结构设计规》 GB50429-2007《建筑物防雷设计规》 GB50057-94(2000年版)《室外排水设计规》 GB50013-2006《民用建筑设计通则》 GB50352-2005《民用建筑热工设计规》 GB50176-93《民用建筑隔声设计规》 GBJ118-88《建筑设计防火规》 GB50016-2006《建筑结构可靠度设计统一标准》 GB50068-2001《建筑幕墙》 GB/T21086-2007《金属与石材幕墙工程技术规》 JGJ133-2001《玻璃幕墙工程技术规》 JGJ102-2003《轻型钢结构设计规程》 GB 50205-2001《压型金属板设计及施工规程》 YBJ 216-88《建筑物电子信息系统防雷技术规》 GB50343-2004《民用建筑电气设计规》 JGJ16-2008《建筑给水排水设计规》 GB50015-2003《高层民用建筑防火规》 GB50045-95 (2001年版) 《建筑给水排水及系统工程施工质量验收规》 GB50242-2002 《虹吸式屋面雨水排放系统技术规程》 CECS183-2005《全国民用建筑工程设计技术措施》(给水排水)-5雨水(2003版)等2）国家相关的材料规及标准：《碳素结构钢》 GB 700-88《低合金高强度结构钢》 GB/T 1591－94《建筑用压型钢板》 GB/T 12755－91《铝及铝合金压型板》GB/T 6891－2006《变形铝及铝合金牌号表示方法》 GB/T 16474－1996《紧固件机械性能、不锈钢螺栓、螺钉和螺柱》 GB/T 3098.6-2000《绝热用岩棉、矿渣棉及其制品》 GB/T 11835-1998《建筑用铝型材、铝板氟碳涂层》 JG/T 133-2000《铝及铝合金彩色涂层板、带材》 YS/T 431-2000《不锈钢冷轧钢板》 GB 3280-92《铝及铝合金轧制板材》 GB/T 3880-1997《流体输送用不锈钢焊接钢管》 GB/T12771-2000《虹吸雨水斗》CJ/T 245-2007国家雨水斗安装标准图集《雨水斗》 01S3023）现行的国家、地区、民航的相关规、规程、技术标准。
