六.电气设计一.概述1.本设计包括体育馆内部的供配电、电力、照明、电话、扩音、防雷及接地设计;2.根据深圳中学原规划设计,10KV变配电室及变压器已在图书馆建成,体育馆用电从低压屏的两个回路引出,一路供照明,另一路供空调;二.设计依据1.现行国家规程和标准;2.业主的有关要求;3.有关专业提供的技术资料和要求;三.供电指标1.总设备容量 887KW其中照明 508KW空调 367KW货梯 15KW2.总计算负荷 620KW其中: 照明 326KW空调 294KW电梯 12KW3.需要系数: 0.714.自然平均功率因数: 照明：0.75 空调：0.85.电容器补偿容量: 低压: 2x120KVAR6.负荷计算表见附表1.根据<<民用建筑电气设计规范>>JGJ/T的有关规定及<<建筑设计防火规范>>GBJ16-87,本建筑物一般用电负荷及消防用电负荷等级均按三级考虑;2.配电室设于地下一层的设备房内;3.用电负荷,分别采用放射式和树干式供电,消防设备采用两回路供电,末端自动切换;低压系统图见电初-02;变配电所平面布置图见电初-03;五.电气设备选型1.380/220V配电装置选用GCK型低压配电屏,柜内主断路器选用F型,分断路器选用S型,插入式安装;均带有长延时过电流,短路短延时与短路瞬时保护;六.无功功率补偿与计量1.采用低压就地补偿,在低压配电室内设有低压静电电容器屏在图书馆的低压配电屏内还设有电容器补偿,就地补偿容量共为240KVAR;2.采用低压计量,在图书馆内的低压配电屏已设置了计量;七.电力、照明1.由低压配电屏引至各用电点的供电分别采用放射式与树干式供电方式,由配电屏放射引出回路供给运动场馆照明配电箱及一般照明配电箱;2.冷水机组、冷冻水泵组、冷却水泵组、冷却塔风机由低压配电屏以放射式线路馈电,冷水机组的起动,控制设备由机组配套供给;冷水机组、冷冻水泵、冷却水泵、冷却塔风机之间实行联动控制;3.消火栓泵、稳压泵、事故照明配电箱均为双电源供电;4.各主要场所照度标准如下摘自剧场建筑设计规范JGJ57-88：5.观众厅、观众厅出口、疏散楼梯间、水泵房、变配电室设事故照明,采用蓄电池供电,供电时间大于20min;6.泛光照明由低压配电屏供电,在设备房进线管理与控制;八.线路敷设1.电力、照明配电线路视不同情况可分别采用ZR-BV、ZR-VV、BV、VV等电线、电缆,按不同情况,分别敷设在桥架或穿焊接钢管敷设;2.运动场管照明与观众厅照明由专业公司负责设计,本设计考虑其线路的通道;九.扩音系统1.系统功能设计应满足体育比赛和文艺演出的使用要求,达到多功能厅堂一级扩音水平,声压级最大101.8dB,最小84dB,不均匀度7.8dB;2.系统设计参照TOA产品,主要设备包括16路调音台、功放、声场处理器、反馈抑制器、移频器、效果器、监听功放、无线话筒、CD机、双卡座、号角扬声器、木音箱、监听音箱等;3.主机设备安装在灯光音响室,扬声器安装在场地正中上方网架下,主席台、场地等处设话筒;4.线路采取穿金属管暗装;5.本系统施工设计应由专业公司负责;十. 电话通信系统由学校教学主楼方向引来10对电话线,经一层分线箱,穿管暗敷引至体育组办公室、教学房、多媒体教室、贵宾休息室、灯光音响室、计分计时室,共7个电话插座;十一.防雷与接地本影剧院属三类防雷建筑物;1.防雷引下线利用柱内或墙内二根主钢筋DN>16其根数不少于二根,间距不大于20m;本建筑屋面为金属网架,屋面的金属网架均需与防雷接地系统相连;2.接地装置利用建筑物的钢筋混凝土桩基和底板内的钢筋作为自然接地体;为此,桩基与底板钢筋之间,底板与作为引下线的钢筋之间的连接,必须采用焊接,以形成良好的电气通路;3.本工程采用TN-C-S制接地系统,从变压器室引四芯电缆到本建筑物,其中的PEN线在入户处重复接点形成工作中性线N与安全保护线PE,以后二者不得混淆;所有用电设备在正常情况下不带电的金属外壳和设备接地专用端子都与PE线相连接;4.防雷接地、变压器中性点接地以及其他需要接地的设备,共用接地装置接地电阻不得大于4Ω,当不能满足要求时,应增加人工接地极;十.主要设备材料表。
体育场地照明设计标准与布置现代化体育场不仅在建筑外形上要吸取当代建筑艺术的最新发展和当地人文历史的精髓，塑造出符合当代精神的体育场建筑，而且各种体育软、硬件设施也要完善齐全，当然一定要有良好的照明环境。
照明是依靠光线的功能，合理地照射与作用于运动员、裁判员、观众的视觉上。
使运动员得以集中注意力来充分发挥他们的竞技水平，创造出好成绩；使裁判员可以迅速地做出准确无误的判断；让在场的观众得以轻松地欣赏运动员的技术动作，感受场地上激烈而活泼的竞技氛围；使彩电转播的画面清晰逼真。
所以良好的照明环境在现代化体育场中占有重要的地位与作用，为此体育场照明建设中必须掌握如下三个原则：(1)满足比赛时运动员的视觉要求，使灯光对比赛的客观影响降到最低程度；(2)满足观众的视觉要求，使灯光对观看比赛时所引起的不适感觉降到最低程度；(3)满足彩电转播的照明要求，提高转播质量。
1.体育场地照明设计标准综合性体育场竞赛项目主要为田径、足球等，场地照明设计标准主要有：(1)足球场人工照明指南：国际足联。
该标准包括比赛分级、照明要求、照明参数推荐值、场地照明测量等内容，是目前足球场人工照明方面内容最全、最新的标准。
该标准在2002年韩日世界杯赛场上得到应用。
(2)多功能室内体育场馆人工照明指南：国际体联(GAISF)、欧洲广播联盟(EBU)。
该标准首次引入了高清晰度彩色电视转播(HDTV)条款，照明标准又提高了一步。
但是，高清晰度电视还处于发展阶段，所以要求都是以标准编制当时可利用的知识和经验为基础的；与其它标准、规范相比，HDTV还需要一个应急系统，提供最小的应急电视照明。
(3)带彩色电视转播和电影系统的体育项目照明指南：国际照明委员会(CIE)83号文件。
CIE83技术文件的重点在于彩色电视摄像对照明的要求，同时也对电视摄像与胶片摄像的要求的不同之处予以说明。
(4)体育照明装置的光度规定测定指南：国际照明委员会(CIE)67号文件。
JGJ310-2013教育建筑电气设计规范--专家解读中华人民共和国住房和城乡建设部2013年第173号公告批准《教育建筑电气设计规范》为行业标准（编号：JGJ310-2013）,自2014年4月1日起实施。
该规范适用于新建、改建和扩建的各级各类学校校园电气规划和教育建筑工程电气设计。
施等,
一、标准主要内容的针对性
《教育建筑电气设计规范》共有14章,主要内容包括:总则、术语代号、校园电气总体规划、供配电系统、低压配电、配电线路布线系统、常用教学实验设备配电、照明、防雷与接地、校园信息设施系统、校园信息化应用系统、校园公共安全系统、电气设备抗震安全及电气节能等。
本规范各章条文注重针对性，即符合教育建筑的性质,体现出教育建筑的特点。
如术语及代号、低压配电、布线系统、常用教学实验设备配电、照明、校园信息设施系统、校园信息化应用系统、门户网站系统、校园公共安全系统。
此外，根据学校的特点增加了“校园电气总体规划“和“电气设备抗震安全”两章。
1
余项
标。
2
3
，分别
4）教育建筑电子信息系统雷击防护等级
5）教育建筑弱电系统技术要求
本规范内容的侧重点落在现行国家标准的原则下，力求针对不同等级学校教育建筑智能化的特点，对系统的构架、功能设计提出要求
三、严于现行国家和行业标准的技术要求1）教育建筑主要通道的负荷级别
2）教育建筑疏散场所地面的照度值
3）教育建筑低压配电电线电缆选型
4）强制性技术要求。
某甲级大型体育馆的供配电设计本文作者结合多年配电设计的经验，针对现代大型综合体育场馆对供配电系统可靠性及智能化的要求越来越高，在运动会或者演艺期间绝对不允许出现供电故障的现实情况，就体育场馆供电系统中的负荷分级、接线方式的选择、主要设备的选型进行了较深入的分析与探讨，具有很好的借鉴和参考作用。
标签：甲级大型体育馆、供配电系统、负荷分级、结线方式、设备选型2019年中国篮球世界杯举办地之一的佛山，正在建设一座全新的甲级大型体育馆迎接篮球界盛会的到来。
依据《2009全国民用建筑工程电气设计技术措施/电气》要求，体育场馆电气设计应安全可靠、经济合理、技术先进、整天美观、维护管理方便；电气设计应对电池、声、光污染采取综合治理，达到环境保护相关标准的要求，确保人居环境安全；电气装备水平应与工程的功能要求和使用性质相适应；电气设备应选择符合国家技术标准的产品，并应采用成熟、有效的节能措施，降低电能消耗。
本文就佛山在建用于2019年中国篮球世界杯比赛的甲级大型体育馆的供配电设计进行分析和总结。
1.项目简介本项目总建筑面积为15.2万平方米，主体建筑由两部分组成：一个1.5 万人的体育/演艺场馆（含场馆辅助功能用房、训练馆、场馆内部商业、外部商业、外摆零售区），和一个办公塔楼。
体育馆及地下室部分建筑高度为34.1m，地上4层、地下3层（含一个夹层）；商业办公塔楼部分建筑高度为50.0m，地上10层。
地块地下总建筑面积为77350平方米，其中，地下一夹层为体育馆、设备用房及商业，地下一层为体育馆主场馆及其附属用房、设备机房及商业，地下二层为车库、食堂及设备机房，地下三层为车库、训练球场及设备机房。
其中地下三层部分区域为人防。
2.负荷等级负荷分级：根据《供电配电系统设计规范》对供电可靠性的要求及中断供电在政治经济上所造成损失或影响的程度进行分级体育场馆可分为如下几类：1）.甲级以上的体育场馆电力负荷为一级，国家级大型体育中心为特别重要负荷；2）.以上系指体育场馆的比赛厅（场）、主席台、贵宾室、接待室、广场照明、计算机房、电话机房、广播机房、电台和电视转播、新闻摄影电源及紧急照明灯用电设备；3）.体育场馆的电气消防用电设备负荷等级应为该工程最高负荷等级。
阳山体育馆强电设计摘要：体育馆属于人员密集场所，又因其需要举办赛事等特殊功能，故其安全性、可靠性要求均较高，如果供电中断，将可能造成严重的影响和重大的损失，所以在强电设计时，需考虑工程的实际要求和当地供电电源的具体情况，合理安排，确保供电系统的可靠性、安全性。
本文就以阳山体育馆为例，浅析体育场馆的强电设计。
关键词：体育馆；强电设计；照明设计；1.工程概况阳山体育馆位于广东省清远市阳山县，地上2层，建筑高度为17.40米，建筑面积为4787.66平方米。
该体育馆馆内比赛场地（含坐席）长约55.8米，宽约44.2米，主要使用功能为举办地区性和全国单项比赛，属于乙级体育馆。
体育馆首层建筑平面图 10KV高压一次接线图2.负荷等级按照《体育建筑电气设计规范》第3.2.1条的规定，场地照明、体育场馆附属用房（如新闻发布、运动员、裁判员、贵宾接待等）用电、生活水泵、各类弱电机房、消防及安防用电等属于二级负荷。
通风空调、热水供应、普通办公室、普通库房等用电属于三级负荷。
3.供电电源采取单回路10KV高压电源线路+自备柴油发电机的方式进行供电。
柴油发电机应在市电停电后15S内自动启动并投入供电。
消防应急疏散照明设置集中电源，信息、弱电控制类机房配备不间断电源装置（UPS）。
室外预留临时电源接入点，可在比赛时接入临时发电车，以保证赛事需要。
4.变配电所本工程共设置1处室内变配电所，所内共设置1台800KVA干式变压器（SCB13型）。
主接线形式采用的是单母线(分段)，设置备用母线段。
5高低压配电系统5.1本工程接地形式采用TN-S，由低压配电室开始，照明、动力、消防以及体育工艺等用电负荷，分别单独一套配电系统，各自从低压馈电柜以放射式引出。
消防负荷采取双电源供电，在消防设备或消防设备房的最末一级配电箱处设双电源自动切换装置。
5.2根据建筑特点，分别设置普通照明箱、公共照明箱、场地照明箱、附属用房照明箱等照明箱；各功能设备机房、控制用房设置独立的电源箱；水泵房、风机房、空调机房等设置动力电源箱柜。
体育馆电气改造方案设计体育馆电气改造方案设计随着时间的发展，技术在不断提升，而早期建筑在以后长时间都面临着被改造的问题。
体育馆的电气改造主要可以从照度水平、智能化灯具、控制照光、消防设施、供电可靠性等多角度着手，下文以篮球场改造为例，介绍体育馆改造建设的思路。
下面是小编整理的体育馆电气改造方案设计，欢迎来参考！一、体育馆内照明环境1.体育馆内照明现代体育馆的建设发展基本上趋向于中型和多功能方向，所以对于体育馆的照明设计需要考虑的往往并不是单一的一个功能，而是多功能应用。
体育馆的照明根据不同体育赛事的要求，对各种项目和功能的赛事都有具体的照度参照值，如水平照度和垂直照度、观众和运动员的眩光指数等等。
体育馆的照明方式也多种多样，无论是基于何种照明方式，场地的照明设置都是为满足不同的功能需要。
室内体育场的照明质量主要着眼于照度水平、照度均匀度、眩光控制程度和实感效果等。
老式的体育馆通常都难以达到这几项标准，主要表现在：灯光昏暗、眩光刺眼、控制方式单一这几个方面。
充分考虑照度标准确定光源、数量、建筑结构、布灯条件、使用功能等各项因素计算照度。
一般实际安装数量比计算灯具数量要多，篮球场照度标准如表1、表2[1]：2.选择灯具体育馆内照明系统的核心要数照明灯具，选择的灯具是否合适是一个相当重要的问题。
怎样在玲琅满目、品种繁多的市场上选择出适合的灯具，要考虑的因素比较多，如灯具的光学性能、电气性能、使用寿命、可靠性等等。
而且在室内体育场的照明设计中如何避免眩光的出现是一个难以把握的问题。
质量等级 I II III眩光程度无眩光感轻微眩光感有眩光感在改造灯具问题时，要达到I级眩光限制，在选择灯具和安装的时候就要采取相应措施：首先灯具内可以添加眩光挡板或者增加大于30°的遮光角;其次也可以选择运用灯具投射的方向和投射角度来达到I级眩光限制。
3.照度计算选定灯具以后，计算照度被当作体育馆场地照明设计最基本、最直接、最有利的效果依据。
体育馆灯具安装设计方案1. 项目背景随着我国体育事业的蓬勃发展，体育馆作为体育竞赛、训练及文化活动的重要场所，其设施的完善程度直接影响到运动员的表现和观众的体验。
在其中，照明系统作为体育馆设施的重要组成部分，不仅需要满足体育赛事的照明需求，还要考虑节能、环保、安全等因素。
因此，制定一份专业、详细的体育馆灯具安装设计方案至关重要。
2. 设计依据在进行体育馆灯具安装设计时，需遵循以下依据：- 国家及行业相关标准：《体育场馆照明设计标准》（GB50034-2013）、《建筑照明设计规范》（GB50034-2004）等；- 体育馆的功能、规模和使用要求；- 照明设备的技术性能和安装要求；- 节能、环保、安全的原则。
3. 设计目标本设计方案旨在为体育馆提供一个满足各类体育赛事、训练及文化活动需求的照明系统，确保照明效果优良、节能环保、安全可靠。
具体目标如下：- 满足国际体育赛事的照明标准，确保运动员和观众有良好的视觉体验；- 采用高效、节能的照明设备，降低能耗；- 合理布局灯具，减小照明死角和眩光，提高照明效果；- 确保照明系统运行稳定、安全可靠，便于维护和管理。
4. 照明系统设计4.1 照明方式根据体育馆的功能区域和照明需求，本方案采用以下照明方式：- 自然光：充分利用自然光，降低能耗，提高室内空气质量；- 人工照明：分为比赛区域照明、观众区照明和功能区照明。
4.2 照明设备选型根据照明方式和设计目标，本方案选择以下照明设备：- 比赛区域：选用高光效、低眩光的LED体育场馆专用灯具；- 观众区：选用高光效、节能的LED筒灯；- 功能区：选用高光效、节能的LED面板灯。
4.3 照明布局照明布局应考虑以下因素：- 灯具安装高度：根据体育馆的净高和照明需求确定；- 灯具间距：根据照明设备的光束角和照度要求确定；- 灯具角度：根据照明区域的特点和照明需求调整。
5. 电气设计5.1 电源设计根据照明设备的功率和运行时间，计算电源容量，选择合适的电源设备。
王春燕(1980—),女,工程师,硕士,研究方向为楼宇自动化。

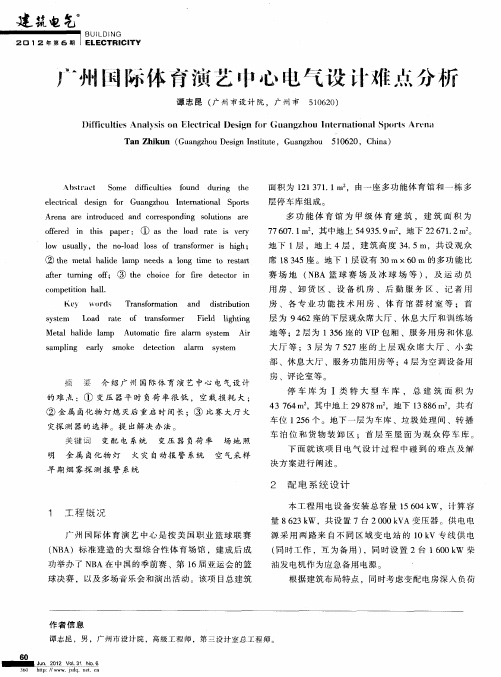

体育场馆电气设计王春燕1, 吴旭辉1, 陈 华2(1.浙江大学建筑设计研究院,浙江杭州 310027;2.中国汉嘉设计集团股份有限公司,浙江杭州 31005)摘 要:以某一体育场项目设计为例,阐述了在体育场电气设计中应重点考虑的几个问题,如供配电系统、场地照明、防雷接地安全、消防设计。
指出针对体育建筑,应根据场馆功能需求和竞技项目特点,遵循相应规范,综合考虑,进行电气设计。
同时,希望为其他体育建筑的电气设计提供参考。
关键词:体育建筑;供配电;场地照明;电气安全;防雷接地;消防安全中图分类号:T U 855 文献标志码:B 文章编号:167428417(2010)0520053204吴旭辉(—),男,工程师,研究方向为民用建筑电气。
陈 华(—),男,工程师,研究方向为建筑电气。
0 引 言随着我国经济建设的发展和人民生活水平的提高,体育事业得到了空前发展。
对于电气设计,由于体育建筑功能复杂,涉及内容较多(如体育比赛、文艺活动、展览会等),如何使体育建筑的功能与使用要求相匹配,既经济、又适应发展的需要是很难处理的问题。
下面以笔者参与设计的金华市体育中心主体育场为例,对在体育建筑电气设计中应重点注意的几个问题进行探讨。
1 供配电系统1.1 工程概况金华市体育中心由一场两馆(即体育场、体育馆、游泳馆)组成,其中体育场为30000座,体育馆为6000座,游泳馆为1600座,设计标准为省运会和全国单项比赛主会场,总建筑面积约92000m 2。
根据规范,3个体育场馆均为乙级中型体育建筑。
整个体育场分区明确,场内尺寸为140m ×200m ,设置400m 标准跑道和足球、田径场地,地面一层西侧设置为与比赛相关的功能用房,东侧设置为综合商业用房,北侧为办公区,南侧为三星级标准宾馆,二层平台是观众集散、休息区,观众通过各分区看台的入口进入分区座席区。
体育场馆电气设计24.2体育场馆电气设计2010-01-24 16:40:53| 分类：ttt001版规范|字号订阅《全国民用建筑工程设计技术措施2009-电气》ttt001原创，word版本规范网络首发独出，欢迎传播阅读学习。
24公共建筑电气设计24.1一般规定24.1.1本章包括体育场馆、博物馆、会展中心、综合性医院等公共建筑电气设计的要点，上述建筑电气设计中的通用技术间题参见本措施相关章节。
24.1.2公共建筑的设计内容、功能等级、系统配置应根据建筑特点、功能要求等实际情况确定。
24.1.3公共建筑的电气设计除遵循本措施外，还应遵循我国现行电气规范、规程及其它相关电气技术法规的规定。
24.2体育场馆电气设计24.2.1建筑特点与功能要求1本措施适用于供比赛、训练、健身用的新建、改建和扩建的体育场馆、体育中心的电气设计，不适用于重要运动会电气临时系统的设计。
2在体育场馆电气设计中应做到安全可靠、经济合理、技术先进、整体美观、维护管理方便。
体育中心的电气设计还应从整体考虑，统一规划、统一要求。
3体育场馆电气设计应对电磁污染、声污染及光污染采取综合治理，达到环境保护相关标准的要求，确保人居环境安全。
4体育场馆的电气装备水平应与工程的功能要求和使用性质相适应。
为重大赛事所建的工程应充分考虑赛后的使用和经营，以发挥其社会效益和经济效益。
5体育场馆电气设计应采用经实践证明行之有效的新技术，电气设备应选择符合国家技术标准的产品；并应采用成熟、有效的节能措施，降低电能消耗；严禁使用已被国家淘汰的产品。
6体育场馆等级应根据其使用要求分级，且应符合表24.2.1—1和24.2.1—2规定。
表24.2.1—1体育场馆的分类等级主要使用要求特级举行亚运会、奥运会、世界级比赛主场甲级举行全国性和单项国际比赛乙级举办地区性和全国单项比赛丙级举办地方性、群众性运动会丁级不举行运动会表24.2.1—2体育场、体育馆、游泳馆的分类分类特大型大型中型小型训练、娱乐体育场60000座以上40000～60000座20000～40000座20000座以下无固定坐席体育100006000～3000～3000座无固定馆座以上10000座6000座以下坐席游泳馆6000座以上3000～6000座1500～3000座1500座以下无固定坐席注：其它功能的场馆分类参照表24.2.1—2执行。
7体育场馆电气设计除应符合本措施外，尚应符合国家现行有关标准的规定。
在进行正式比赛时，体育场馆电气设计必须符合国家体育主管部门颁布的各项体育竞赛规则中对电气的要求。
进行国际比赛时，同时还必须满足相关国际体育组织的有关标准和规定。
24.2.2供电电源1供配电系统的构成应简单可靠，灵活方便，减少电能损失，便于管理和维护，并应满足赛时和赛后的供配电需求。
2体育场馆负荷分级应符合表24.2.2一1的规定。
表24.2.2—1体育场馆负荷分级负荷等级场馆等级一级负荷中的特别重要负荷一级负荷二级负荷三级负荷特级 A B C甲级 A B C乙级 A 其它丙级 A 其它丁级所有负荷注：1A包括比赛厅(场)、主席台、贵宾室、接待室、计时记分装置、计算机房、电话机房、广播机房、电台和电视转播、新闻摄影电源及应急照明等用电设备和电力负荷；电气消防用电设备；升旗系统、售验票系统、现场影像采集及回放系统、标准时钟系统用电。
2B包括广场照明、生活水泵、污水泵、餐厅、临时医疗站、兴奋剂检查室、VIP办公章、奖牌储存室、运动员、裁判员用房、包厢。
3C包括普通办公用房、普通库房等。
4临时负荷的负荷等级由使用单位提出。
3乙级及以上的体育场馆电源数量不应少于两个，丙级体育场馆电源数量宜为两个，丁级体育场馆可采用一个电源。
特级、甲级体育场馆的两路电源应为不同路由的线路。
4中小型体育场馆宜采用380V电源，特大型、大型体育场馆应采用10kV 电源，当体育中心进行整体供配电系统供电时，经技术、经济比较可采用35kV 或110kV电压等级的电源供电。
5特级体育场馆应采用专线电源供电，甲级体育场馆宜采用专线电源供电。
当确有困难时，应在重大比赛期间采用专用线路为体育场馆供电。
6容量较大的临时性负荷应采用临时电源供电，在建筑电气设计时，应为临时电源供电预留条件。
7主要配变电所(室)严禁设置在大量观众能达到的场所，不应靠近贵宾、观众的主出入口。
室内配变电所不应设在伸缩缝、沉降缝处。
8配变电所应设置在负荷中心，低压配电半径不应超过250m。
大型、特大型的体育场配变电所不宜少于2个；中型体育场、特大型体育馆和游泳馆配变电所宜为1～2个；小型体育场、室外训练场、大中型体育馆或游泳馆宜设1个配变电所；小型体育馆及游泳馆、训练场馆可只设低压配电室。
9总配变电所可为独立建筑物，也可为附属式。
当采用独立式时，不应设置在地势低洼和可能积水的场所。
10大中型体育场馆应设室内配变电所；热身场地、小型体育场馆宜设户外预装式变电所，有条件时也可设置室内或外附式配变电所。
户外预装式变电站的进、出线宜采用电缆。
11大型、特大型的体育场馆的体育工艺类、体育照明等负荷宜由独立的变压器供电。
当经常有文艺演出的体育场馆，演出类负荷宜与体育工艺、体育照明类负荷共用一组变压器。
12仅在比赛期间才使用的大型用电设备、较大容量的冷冻站宜设单独变压器供电。
13室内配变电所应选择干式、气体绝缘或非可燃性液体绝缘的变压器；户外预装式变电所可选择油浸变压器。
当电源电压偏差不能满足要求时，宜采用有载调压变压器。
14变压器低压侧电压为0.4kV时，单台变压器容量不宜大于2000kVA；当确有困难时，变压器单台容量不应大于2500kVA。
预装式变电所变压器，单台容量不宜大于800kVA。
15配电变压器的长期工作负荷率宜符合表24.2.2—2的规定。
表24.2.2—2配电变压器的长期工作负荷率场馆等级长期工作负荷率特级、甲级≤60％乙级≤80％丙级、丁级≤85％24.2.3供配电设计1综合型运动会主体育场不应将开幕式、闭幕式或极少使用的大容量临时负荷计人永久供配电系统，应采用临时供配电系统。
2特级及甲级体育场馆的高压供配电系统应由上级变电站或开闭站放射式供电。
3当场馆规模较小，且位置分散、等级在乙级及以下时，可采用环网式供电系统。
4特级和甲级体育场馆的供配电系统，应具有临时电源接入的措施。
5特级及甲级体育场馆、体育中心总配变电所的高压供配电系统应采用放射式向分配变电所供电。
当总配变电所同时向附近的乙级及以下的中小型体育场馆、负荷等级为二级及以下的附属建筑物供电时，也可采用树干式供电。
6当由总配变电所以放射式向分配变电所供电时，分配变电所的电源进线开关宜采用能带负荷操作的开关电器；当线路较长，总配变电所的保护不能满足要求时，分配变电所的进线开关应具有短路保护功能；当有继电保护要求时，应采用断路器。
7配变电所的高压和低压母线，宜采用单母线或单母线分段结线形式。
特级体育场馆还应设置一段或两段应急母线段，甲级体育场馆宜设置一段应急母线段，应急母线段用于比赛类体育工艺负荷、体育照明负荷及其它的一级负荷中特别重要负荷。
8应急母线段由市电和应急(备用)电源供电，市电与应急(备用)电源之间应采用电气、机械联锁。
当采用自动转换开关电器(ATSE)时，宜选择Pc级、三位式、四极的高可靠性产品。
9配变电所应在变压器低压侧或主要负荷侧设置集中自动电容补偿装置，其容量和分组宜根据就地补偿、便于调整电压及不发生谐振的原则进行配置。
补偿要求按当地供电部门的规定执行，当没有明确规定时，补偿后低压侧进线处的功率因数应达到0.90以上。
电容补偿装置的选择应考虑配电系统中高次谐波的影响。
当不具备设计计算条件时，电容器安装容量可按下列计算：1)35kV及以上变电所可按变压器容量的10％～30％计；2)10kV变电所可按变压器容量的20％～30％计。
10竞赛场地用电点，宜设置电源井或配电箱，数量及位置应根据体育工艺要求确定。
11对电源井的供电方式宜采用环形系统，电源井内不同用途的电气线路，相互之间应保持一定距离或采取隔离措施。
井内电气设备单侧布置时，其维护距离不应小于0.6m。
电力装置和信号装置分别布置在井壁两侧时，其维护距离不应小于0.8m。
井内应有防水排水措施。
12体育场竞赛场地的电气线路宜采用塑料护套电缆穿管埋地或电缆沟敷设方式。
13体育馆比赛场地四周墙壁上应设置一定数量的配电箱和安全型插座，插座安装高度不应低于0.3m。
14游泳馆(池)属潮湿场所。
供游泳、跳水、水球及花样游泳的计时记分装置及￡电源箱、插座箱，以及专用信号盘均采用防水、防潮型，室内的管线及用电设施应采取防腐措施。
电源配电箱宜设在专用计时记分装置控制室内。
插座箱底边距地不低于0.3m。
跳水池、游泳池、戏水池、冲浪池及类似场所水下照明设备应选用防触电等级为Ⅲ类的灯具，其配电应采用安全特低电压(SELV)系统，标称电压不应超过12V，特低电压电源应设在2区以外的地方。
15体育照明宜采用表24.2.3的供电措施。
表24.2.3体育照明供电措施建筑类供电措施型特级在举行国际赛事期间应具备接入临时备用发电机条件或采用固定的发电机，并作为50％体育照明甲级的主用电源，其余50％体育照明由来自两个不同区域变电站的两路市电电源分别供电，当其中一路市电故障时，只影响全场25％体育照明，仍有75％照度可保证比赛及应急电视转播继续进行乙级由两路市电同时供电，每路市电供50％体育照明灯具，灯具投射到场地的灯光均匀分布全场。
当任一路电源发生故障时，仍有50％体育照明不受其影响，可保证比赛的正常进行丙级宜由两路市电同时供电，每路市电供50％体育照明丁级一路供电16气体放电光源宜采用分散方式进行无功功率补偿，补偿后的功率因数不应低于0.9。
17三相照明线路各相负荷的分配宜保持平衡，最大相负荷电源不宜超过三相负荷平均值的115％，最小相负荷电流不宜小于三相负荷平均值的85％。
18应避免采用三相低压断路器对三个单相照明分支回路进行控制和保护。
19为保证气体放电灯的正常启动，镇流器至光源的线路长度不应超过该光源的允许值。
20气体放电灯的照明线路，其中性线截面应与相线截面相同。
21为降低气体放电光源的频闪效应，宜将同一或不同灯具的相邻灯管(光源)分接在不同相的线路上。
22气体放电光源灯点燃时，冲击电流很大，开启灯光时，单灯开启时的时间宜有间隔。
23为了便于灯光的维护和照明方案的变化，宜采用单灯单控方式，或一个开关控制2～3个灯。
24.2.4比赛场地灯光设计1照明标准应符合《体育场馆照明设计及检测标准》JGJ153及《体育照明使用要求及检测方法第1部分：室外足球场和综合体育场》TV／T1002.1—2005的规定。
2照明计算时维护系数值应符合下列规定：1)室内场所维护系统取0.8；2)室外场所维护系统取0.7。
