奥运体育场馆的智能化系统设计方案陈昳宏高飞(华南理工大学建筑设计研究院 510641)摘要结合对体育总局发布的《体育场馆智能化系统技术要求》（征求意见稿）及作者在多个体育场馆弱电设计经验，向大家介绍一下体育场馆智能化设计方案。
关键词奥运体育场馆智能监控系统通信网络系统场馆专用系统应用信息系统1 引言随着我国体育事业的蓬勃发展，及奥运和亚运在我国的举办，全国每年都要兴建不少体育建筑，作者有幸参加了新会体育馆、佛山体育中心、奥运羽毛球馆及奥运摔跤馆的设计，对体育场馆的智能化设计有一定的了解。
二00四年国家体育总局组织了专家编写了《体育场馆智能化系统技术要求》及《体育建筑智能化系统设计导则》，本人通过对其征求意见稿的学习，结合本人的设计经验，向大家介绍一下奥运体育场馆智能化设计方案。
2 系统组成根据《体育场馆智能化系统技术要求》体育场馆智能化系统分为以下4个部分：――智能监控系统――通信网络系统――场馆专用系统――应用信息系统３智能监控系统智能监控系统通过对体育场馆内各类机电设备的运行状况、安全状况、能源使用状况等实行自动监测、控制与综合管理，对体育场馆内影响环境舒适性的温度、湿度、风速等指标的调节，对破坏环境安全性的恐怖、骚乱、火灾等因素的监控，保证所监控对象的安全、正常和协调运行，以保证体育比赛和其他活动的正常进行，同时为体育场馆的经济运行和日常管理提供技术手段，达到场馆运营管理的要求，其子系统包括：——建筑设备监控系统——火灾自动报警及消防联动控制系统——安全防范系统——建筑设备集成管理系统3.1设备监控系统3.1.1系统采用实时监控、分布式管理，主机设于设备监控室，其它需要对系统进行控制的场所设工作站或控制屏。
系统支持多种通信接口和协议，并具有接口开放和开发功能。
3.1.2控制器采用现场控制方式，控制器之间采用点对点通信，控制器具有独立的监测和控制能力。
3.1.3监控范围：冷热源系统、空调与通风系统、变配电系统、照明系统、给排水系统、电梯和自动扶梯系统、草坪喷洒系统等。
体育场照明系统设计作者：王心红刘甜刘德强来源：《中国科技纵横》2014年第01期【摘要】本文针对国内体育场馆的现状，以大连市旅顺口区曲棍球场为例，提出了体育场照明设计中关于照度设计、电气设计、控制系统设计的方案。
【关键词】体育场垂直照度均匀度控制系统眩光【Abstract】 This article is base on the situation of Chinese stadium. There is an example for Dalian Lvshun District Hockey stadium， which proposes stadium lighting scheme for illumination design， electrical design， and control system design.【Key words】 Stadium Vertical luminance evenness control system glare照明是体育场设计的重要内容，体育场照明中最重要的就是比赛照明，然后是观众席照明、应急照明等。
为满足各场景的照度及均匀度要求，做到能源的有效利用，这对灯具、光源的选择，控制系统的选择及各个灯具照射方向之间的配合都有很高的要求。
1 工程概述大连市旅顺口区曲棍球场为十二届全运会新建场馆，承接十二运曲棍球比赛，该场馆按照伦敦奥运会的标准建设，看台坐席可容纳3258人，分两块场地，其中一块场地作为比赛场地，另一块作为训练场地，比赛场地做照明设计，每块场地主赛区尺寸91.4m*55m，附加比赛沿边线加2m，安全区沿边线加4m，总赛场99m*59m，南侧看台钢结构网架上设置灯光马道，照明灯具可沿马道均匀布置，以达到良好的照明效果。
2 体育场照明系统现代体育场照明不仅要保证照明要求，还要满足摄像机对画面转播的要求，更重要的还要满足观众的视觉要求，而这些就要求运动场的照度水平和均匀度水平必须满足国家标准，光源也要选择理想色温，最终调试完成后，眩光要控制在人眼所能承受的范围之内。
jgj16-《体育建筑电气设计规范》
本规范的适用范围包括体育场馆、游泳馆、健身馆及相关服务性场馆的建筑电气设计。
规范内容主要包括以下方面：
一、一般规定
规范的引言部分介绍了规范的适用范围、标准和参考文件以及技术术语和定义等内容。
二、电源系统设计
对于供电系统和应急电源系统的设计要求及应采用的安全措施作出了明确规定，并对供电系统和应急电源系统相关的设计要求进行了说明。
三、照明与照明控制
介绍了体育场馆、游泳馆、健身馆等场馆的照明和照明控制设
计的要求，包括照明用电量、照度、不同区域的照明类型及控制方
式等。
四、弱电系统设计
对体育场馆、游泳馆、健身馆等场馆常用的弱电系统包括广播、电话、电视、监控、防盗报警等的设计要求进行了规定。
五、特殊要求
介绍了场馆特殊要求的电气设计，如施工现场的供电、雨、雪、雷电及给池水加热的电气设计等内容。
本规范的要求可作为体育建筑电气设计的技术依据，有利于保
证体育建筑的电气系统的安全可靠运行，对于体育建筑电气设计人
员和管理人员有较大的参考价值。
浅谈体育场馆比赛场地照明及智能控制系统设计导则近年来，随着我国体育事业的蓬勃发展，全国各地每年都要新建和改造大量的体育建筑，并在其中大量应用智能化系统。
智能化系统在体育建筑中具有重要的地位，可以比喻为体育建筑中的"中枢神经"系统。
但是由于目前国家和行业主管部门尚未出台体育建筑智能化相关标准，有关各方在建设过程中均感无据可依，从而导致建设资金浪费、建筑功能不全、系统档次不均衡等问题，严重的甚至影响体育建筑的正常使用。
尽快制定相应的行业标准，已成当务之急。
建设部工程质量安全监督与行业发展司在2003年上半年，设立了《体育建筑智能化系统设计导则》专题研究项目，在建设部建筑智能化技术专家委员会的指导下，由国家体育总局体育设施建设和标准办公室承担。
该课题结合体育建筑的特点，以系统设计为开端，重点研究体育建筑智能化系统基本架构及其技术规范。
在课题研究成果的基础上，形成了本导则。
而体育场(馆)比赛场地照明及自动控制系统是《体育建筑智能化系统设计导则》中一个系统，本文在此就体育场(馆)比赛场地照明及自动控制系统的设计作一阐述，并列出相应的系统设计导则(讨论稿)，供广大业内设计人员参考，并欢迎业内人士指正。
1设计导则的依据在本设计导则的编写过程中，参考了一些国内外关于体育场(馆)的照明设计标准资料。
1.1国际组织及先进国家的照明标准(1)足球场照明(CIENo.57-1983);(2)体育照明装置的光度规定和测量指南(CIENo.67-1986);(3)彩色电视和电影系统用体育比赛照明指南(CIENo.83-1989);(4)室外体育和场地照明的眩光评价(CIENo.112-1994);(5)欧洲体育照明标准(CIBSE)，LG41990;(6)田径场、足球场、橄榄球场的照明基准(JISZ-9121-1995);(7)体育照明标准(北美照明手册1999);(8)多功能室内体育场馆人工照明指南(GAISF，国际体育联合会)。

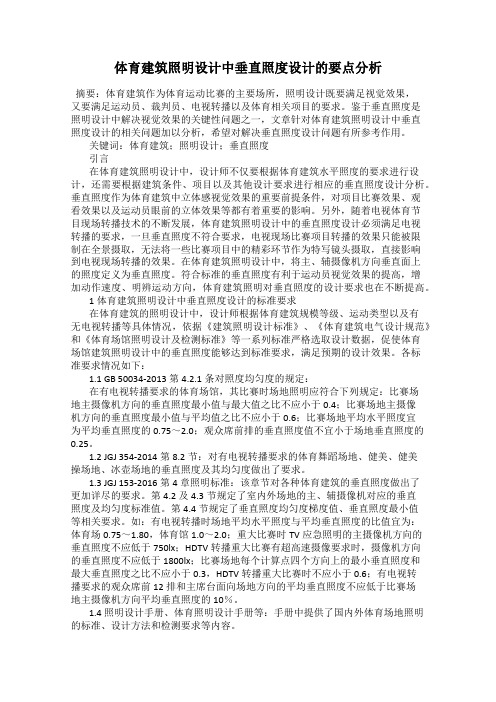

体育建筑照明设计中垂直照度设计的要点分析摘要：体育建筑作为体育运动比赛的主要场所，照明设计既要满足视觉效果，又要满足运动员、裁判员、电视转播以及体育相关项目的要求。
鉴于垂直照度是照明设计中解决视觉效果的关键性问题之一，文章针对体育建筑照明设计中垂直照度设计的相关问题加以分析，希望对解决垂直照度设计问题有所参考作用。
关键词：体育建筑；照明设计；垂直照度引言在体育建筑照明设计中，设计师不仅要根据体育建筑水平照度的要求进行设计，还需要根据建筑条件、项目以及其他设计要求进行相应的垂直照度设计分析。
垂直照度作为体育建筑中立体感视觉效果的重要前提条件，对项目比赛效果、观看效果以及运动员眼前的立体效果等都有着重要的影响。
另外，随着电视体育节目现场转播技术的不断发展，体育建筑照明设计中的垂直照度设计必须满足电视转播的要求，一旦垂直照度不符合要求，电视现场比赛项目转播的效果只能被限制在全景摄取，无法将一些比赛项目中的精彩环节作为特写镜头摄取，直接影响到电视现场转播的效果。
在体育建筑照明设计中，将主、辅摄像机方向垂直面上的照度定义为垂直照度。
符合标准的垂直照度有利于运动员视觉效果的提高，增加动作速度、明辨运动方向，体育建筑照明对垂直照度的设计要求也在不断提高。
1体育建筑照明设计中垂直照度设计的标准要求在体育建筑的照明设计中，设计师根据体育建筑规模等级、运动类型以及有无电视转播等具体情况，依据《建筑照明设计标准》、《体育建筑电气设计规范》和《体育场馆照明设计及检测标准》等一系列标准严格选取设计数据，促使体育场馆建筑照明设计中的垂直照度能够达到标准要求，满足预期的设计效果。
各标准要求情况如下：1.1 GB 50034-2013第4.2.1条对照度均匀度的规定：在有电视转播要求的体育场馆，其比赛时场地照明应符合下列规定：比赛场地主摄像机方向的垂直照度最小值与最大值之比不应小于0.4；比赛场地主摄像机方向的垂直照度最小值与平均值之比不应小于0.6；比赛场地平均水平照度宜为平均垂直照度的0.75～2.0；观众席前排的垂直照度值不宜小于场地垂直照度的0.25。
一、项目背景现代化大型综合体育场馆（以下简称体育场馆），它在功能上不仅要能满足各类大型比赛和文艺表演，而且还可承担不同的大型展览、集会；馆内分为主赛场和一般赛场，通常都包含羽毛球馆、乒乓球馆、排球馆、网球场、篮球场等场馆及配套功能区。
照明是体育场馆功能得以充分体现的重要环节之一，其中体育场馆照明的重点是运动场照明，也即比赛照明；其次是一般照明、观众席照明、应急照明、场地照明、建筑立面照明以及道路照明系统等都是体育场馆照明的重要组成部份；如何来满足各种比赛场地的场景照明，统一对待各部分照明系统，使色温、照度、眩光、显色指数都达到规定的标准；这不仅是灯具、光源上的选择，还取决于控制系统的选择及如何安排各部份照明的配合，准确地表达出各种比赛对照明的要求，选择智能照明管理系统是现代化综合功能型体育场馆的必要选择。
二、需求分析1、现代化体育场照明特点现代化多功能体育场馆按功能区域划分，可以分为两大区域，即主赛场及辅助区域。
所有辅助区域可以细分为观众席、餐厅、酒吧、咖啡厅、会议室等等。
现代体育场馆对照明有以下基本要求：①运动员和裁判员：能够清楚察看比赛场地内的任何活动，发挥最佳的表现。
②观众：在舒适的情况下观看比赛，同时可以清楚看到四周的环境，特别是在进场，观看期间和退场时的安全问题。
③电视、电影和新闻从业员：对比赛过程、运动员的近镜（大特写）、观众席、记分牌……等，能够摄取优良的效果。
对于主赛场的照明不仅要求照明亮度稳定、可靠，满足运动员比赛时的视觉要求，还必须满足彩色电视转播和摄影对照明的要求。
通常，主赛场照明的显色指数Ra 应大于70，色温应在3000—7000K，亮度在300—1500Lux，在一般比赛和平时训练照度可以降低到750Lux 以下。
主赛场的照明一般可以采用金卤灯为主，混合碘钨灯，PAR 灯为辅的组合方式，满足对照度的要求。
由于金卤灯的功率大（250W—2000W），其启动电流比正常工作电流大1.5 倍，灯具的启动时间长达4—10 分钟，再启动时间更长，约10—15 分钟，这就需要对金卤灯的启动进行必要的控制。
7 智能化专业设计说明 一、工程概况本工程包括亚运体育馆（体操）、台球馆、壁球馆及广州亚运历史展览馆。
在2010年亚运会及残亚会期间作为体操、艺术体操、蹦床、台球（斯诺克、英式、普尔8球、普尔9球、法式三边）及壁球等项目的比赛场馆，其中广州亚运历史展览馆赛时作为亚奥理事会和1～15届亚运会的展示场所，传扬亚运历史轨迹。
本工程建筑总面积为50194㎡。
其中：亚运体育馆建筑面积约为30891㎡，赛时为6000座规模的体操馆；台球馆可容纳1000观众及26张球台，壁球馆可容纳800观众，设9个标准比赛场地，与台球馆合建成综合馆，建筑总面积约15626㎡；亚运历史博物馆赛时使用面积为3677㎡，赛后改造为展览空间。
建筑层数为4层，建筑高度34米。
二、设计依据1、 本院建筑、结构、电气、给排水、空调等相关专业提供的设计资料及要求。
2、 建设单位提供的《设计任务书》及《设计要求》。
3、 第16届亚运会组织委员会编写的《第16届亚运会场馆建设项目亚运要求（征求意见稿）体操》、《第16届亚运会场馆建设项目亚运要求（征求意见稿）壁球》、《第16届亚运会场馆建设项目亚运要求（征求意见稿）台球》 4、 国家现行的相关设计标准、规范：1） 《体育建筑设计规范》（JGJ 31-2003）2） 《体育场馆照明设计及检测标准》（JGJ 153-2007） 3） 《建筑设计防火规范》（GB50016-2006） 4） 《建筑照明设计标准》（GB50034-2004）5） 《建筑物防雷设计规范》（GB50057-94）（2000年版） 6） 《民用建筑电气设计规范》（JGJ 16-20008）7） 《建筑物电子信息系统防雷设计技术规范》（GB 50343-2004）8） 《智能建筑设计标准》（GB/T 50314-2006） 9） 《综合布线系统工程设计规范》（GB 50311-2007） 10） 《安全防范工程技术规范》（GB 50348-2004） 11） 《入侵报警系统工程技术规范》（GB 50394-2007） 12） 《视频安防监控系统工程技术规范》（GB 50395-2007） 13） 《出入口控制系统工程技术规范》（GB 50396-2007） 14） 《民用闭路监视电视系统工程技术规范》（GB 50198－94） 15） 《体育馆声学设计及测量规程》（JGJ/T131-2000） 16） 《厅堂扩声系统设计规范》（GB50371-2006） 17） 《电子计算机机房设计规范》GB50174-93 18） 《计算机场地技术条件》（GB2887-2000） 19） 《有线电视系统工程技术规范》（GB50200-94） 20） 《电视和声音信号的电缆分配系统》（GB/T6510-96） 21） 《民用建筑设计通则》（GB50352-2005）22） 《公共建筑节能设计标准》（GB 50189－2005）23） 《公共建筑节能设计标准》广东省实施细则 DBJ 15－51－2007三、设计范围本工程智能化系统设计包括建设红线内的以下内容: 1、 综合布线系统 2、 语音通信系统3、 信息网络系统（含无线局域网） 8、 电力监控系统 9、 智能照明控制系统10、安全防范系统（包括入侵报警、视频安防监控、出入口控制、电子巡查、停车场管理、安防信息综合管理等系统）11、建筑设备（集成）管理系统12、信息显示及控制系统13、场地扩声系统14、场地照明控制系统15、标准时钟系统16、升旗控制系统17、机房工程另外，场馆比赛专用的计时记分及现场成绩处理系统、竞赛技术统计系统、现场影像采集及回放系统、电视转播和现场评论系统、售检票系统、组委会信息网络系统、运动会信息网络系统（包括网络入侵安全检测及安全防护系统）、比赛设备（集成）管理系统等由亚组委负责，本院提供配合工作。
某甲级大型体育馆的供配电设计本文作者结合多年配电设计的经验，针对现代大型综合体育场馆对供配电系统可靠性及智能化的要求越来越高，在运动会或者演艺期间绝对不允许出现供电故障的现实情况，就体育场馆供电系统中的负荷分级、接线方式的选择、主要设备的选型进行了较深入的分析与探讨，具有很好的借鉴和参考作用。
标签：甲级大型体育馆、供配电系统、负荷分级、结线方式、设备选型2019年中国篮球世界杯举办地之一的佛山，正在建设一座全新的甲级大型体育馆迎接篮球界盛会的到来。
依据《2009全国民用建筑工程电气设计技术措施/电气》要求，体育场馆电气设计应安全可靠、经济合理、技术先进、整天美观、维护管理方便；电气设计应对电池、声、光污染采取综合治理，达到环境保护相关标准的要求，确保人居环境安全；电气装备水平应与工程的功能要求和使用性质相适应；电气设备应选择符合国家技术标准的产品，并应采用成熟、有效的节能措施，降低电能消耗。
本文就佛山在建用于2019年中国篮球世界杯比赛的甲级大型体育馆的供配电设计进行分析和总结。
1.项目简介本项目总建筑面积为15.2万平方米，主体建筑由两部分组成：一个1.5 万人的体育/演艺场馆（含场馆辅助功能用房、训练馆、场馆内部商业、外部商业、外摆零售区），和一个办公塔楼。
体育馆及地下室部分建筑高度为34.1m，地上4层、地下3层（含一个夹层）；商业办公塔楼部分建筑高度为50.0m，地上10层。
地块地下总建筑面积为77350平方米，其中，地下一夹层为体育馆、设备用房及商业，地下一层为体育馆主场馆及其附属用房、设备机房及商业，地下二层为车库、食堂及设备机房，地下三层为车库、训练球场及设备机房。
其中地下三层部分区域为人防。
2.负荷等级负荷分级：根据《供电配电系统设计规范》对供电可靠性的要求及中断供电在政治经济上所造成损失或影响的程度进行分级体育场馆可分为如下几类：1）.甲级以上的体育场馆电力负荷为一级，国家级大型体育中心为特别重要负荷；2）.以上系指体育场馆的比赛厅（场）、主席台、贵宾室、接待室、广场照明、计算机房、电话机房、广播机房、电台和电视转播、新闻摄影电源及紧急照明灯用电设备；3）.体育场馆的电气消防用电设备负荷等级应为该工程最高负荷等级。
国家级大型体育场方案设计说明一、项目背景随着我国体育事业的蓬勃发展，以及人民群众对于体育活动的热情日益高涨，建设一座现代化、多功能的国家级大型体育场成为了提升城市形象、满足民众需求的重要举措。
本体育场的建设旨在提供一个高品质的体育竞赛和全民健身场所，同时也能够承办国内外大型体育赛事和文化活动。
二、项目选址体育场选址于城市的核心区域，交通便利，周边配套设施完善。
场地周边有多条城市主干道，距离地铁站和公交站均在步行可达的范围内，方便观众的出行。
此外，周边还分布有酒店、商业中心、餐饮娱乐等设施，为观众提供了全方位的服务。
三、设计理念1、以人为本设计充分考虑了观众、运动员和工作人员的需求，提供舒适、便捷、安全的空间环境。
观众流线清晰，座位视野良好，能够获得最佳的观赛体验；运动员区域设施齐全，满足训练和比赛的各种需求；工作人员工作区域布局合理，便于管理和服务。
2、可持续发展在设计中融入了可持续发展的理念，采用节能环保的材料和技术，降低能源消耗和环境污染。
例如，利用太阳能光伏发电系统为体育场提供部分电力；雨水收集系统用于灌溉和卫生清洁；优化建筑的自然通风和采光，减少人工照明和空调的使用。
3、文化融合体育场的设计注重与当地文化的融合，外观造型和内部装饰体现了城市的特色和文化底蕴，使其成为城市的标志性建筑和文化名片。
四、建筑设计1、外观造型体育场的外观造型独特，富有动感和现代感。
主体结构采用流线型设计，仿佛一条腾飞的巨龙，象征着体育事业的蓬勃发展和勇往直前的精神。
外立面采用金属和玻璃幕墙相结合，既保证了建筑的采光和通风，又营造出了时尚、大气的视觉效果。
2、功能布局体育场分为比赛场地、观众看台、运动员区、媒体区、商业服务区等多个功能区域。
比赛场地按照国际标准设计，能够举办足球、田径等多种体育赛事。
场地采用了先进的草坪养护技术，确保草坪的质量和性能。
观众看台分为上下两层，共设置了约_____个座位。
座位的布局合理，视线无遮挡，观众可以清晰地观看比赛。
阳山体育馆强电设计摘要：体育馆属于人员密集场所，又因其需要举办赛事等特殊功能，故其安全性、可靠性要求均较高，如果供电中断，将可能造成严重的影响和重大的损失，所以在强电设计时，需考虑工程的实际要求和当地供电电源的具体情况，合理安排，确保供电系统的可靠性、安全性。
本文就以阳山体育馆为例，浅析体育场馆的强电设计。
关键词：体育馆；强电设计；照明设计；1.工程概况阳山体育馆位于广东省清远市阳山县，地上2层，建筑高度为17.40米，建筑面积为4787.66平方米。
该体育馆馆内比赛场地（含坐席）长约55.8米，宽约44.2米，主要使用功能为举办地区性和全国单项比赛，属于乙级体育馆。
体育馆首层建筑平面图 10KV高压一次接线图2.负荷等级按照《体育建筑电气设计规范》第3.2.1条的规定，场地照明、体育场馆附属用房（如新闻发布、运动员、裁判员、贵宾接待等）用电、生活水泵、各类弱电机房、消防及安防用电等属于二级负荷。
通风空调、热水供应、普通办公室、普通库房等用电属于三级负荷。
3.供电电源采取单回路10KV高压电源线路+自备柴油发电机的方式进行供电。
柴油发电机应在市电停电后15S内自动启动并投入供电。
消防应急疏散照明设置集中电源，信息、弱电控制类机房配备不间断电源装置（UPS）。
室外预留临时电源接入点，可在比赛时接入临时发电车，以保证赛事需要。
4.变配电所本工程共设置1处室内变配电所，所内共设置1台800KVA干式变压器（SCB13型）。
主接线形式采用的是单母线(分段)，设置备用母线段。
5高低压配电系统5.1本工程接地形式采用TN-S，由低压配电室开始，照明、动力、消防以及体育工艺等用电负荷，分别单独一套配电系统，各自从低压馈电柜以放射式引出。
消防负荷采取双电源供电，在消防设备或消防设备房的最末一级配电箱处设双电源自动切换装置。
5.2根据建筑特点，分别设置普通照明箱、公共照明箱、场地照明箱、附属用房照明箱等照明箱；各功能设备机房、控制用房设置独立的电源箱；水泵房、风机房、空调机房等设置动力电源箱柜。
浙江建筑，第34卷，第2期，2017年4月Zhejiang Construction ，Vol．34，No．2，Apr．2017收稿日期：2016-10-14作者简介：张丰（1983—），男，浙江杭州人，工程师，从事建筑电气设计工作。
体育场馆电气设计Electrical Design of the Gymnasium张丰ZHANG Feng（上海尧舜建筑设计有限公司杭州分公司，浙江杭州310017）摘要：以丽水市景宁县体育场馆为例，对在现代体育建筑电气设计中应重点注意的供电电源、配变电所、比赛场地照明、防雷接地、电气消防、电气节能几个问题进行了探讨。
同时也希望能给其他体育场馆电气设计提供参考。
关键词：体育建筑；场馆照明；供配电中图分类号：TU85文献标志码：B文章编号：1008-3707（2017）02-0061-05电气专业在体育场馆设计中，运用计算机技术、现代控制技术、通信网络技术，对使用功能复杂，涉及内容多的现代体育建筑进行综合考虑。
下面就以笔者参与设计的景宁县体育场馆为例，对在现代体育建筑电气设计中应重点注意的几个问题进行探讨。
1工程概况景宁县体育场及体育馆项目地块位于浙江省丽水市景宁县县城内。
总用地面积67877.99m 2，总建筑面积45000m 2。
体育场为10000座乙级体育场，体育馆为2500座丙级体育馆。
运动场地包括：400m 塑胶跑道标准田径场一个，比赛场地和热身场地，其规格和设施标准符合足球和田径运动项目规则和赛事的相关规定。
场馆1层设置健身中心、观众用房、运动员用房、竞赛管理用房、媒体用房、场馆运营用房、技术设备用房和安保用房，以及体育单项协会办公室等。
本体育场馆具有训练、娱乐活动和专业比赛等使用功能，无电视转播要求，项目使用功能为Ⅲ级。
2负荷分级根据规范，工程为乙级体育建筑，主要用电负荷等级为二级。
其中所有消防用电，主席台、贵宾室及其接待室、新闻发布厅等照明负荷，计时计分、现场影像采集回放、升旗控制等系统及其机房用电负荷，网络机房、固定通信机房、扩声及广播机房等用电负荷，电台和电视转播设备，安防用电设备等。
包括临时医疗站、兴奋剂检查室、血样收集室等用电设备，VIP 办公室、奖牌储存室、运动员及裁判员用房、包厢、观众席等照明负荷，建筑设备管理系统、售检票系统等用电负荷，生活水泵、污水泵等设备均属二级负荷。
其余均为三级负荷。
临时用电设备的负荷等级根据使用要求确定。
3供电电源根据项目特点，结合经济性和可靠性，确定由二路市政双重10kV 电源供电，10kV 系统采用单母线分段运行，不设联络，双路常供。
0.4kV 系统设母线联络，当一台变压器出现故障时，自动投入母联开关，由另一台变压器继续供所有二级及以上负荷。
低压系统采用树干式和放射式相结合供配电系统，消防负荷采用双电源供电，在末端切换。
无功补偿后低压侧进线处的功率因数达到0.95以上，采用变压器低压侧设置集中补偿装置。
DOI:10.15874/33-1102/tu.2017.02.0134配变电所配变电所不应设置于观众能到达的场所，不应靠近体育建筑的主出入口，宜设置在体育建筑的负荷中心，且低压配电半径不超过250m。
考虑项目体育场和体育馆之间距离不远，故配变电所设置在体育场地下室车库内靠近负荷中心，且进出线方便的地方。
5低压配电项目选用数字式继电保护装置和配电自动化系统，在低压变配电房设置多功能数字仪表，并有三相电流、电压、有功功率、谐波电流及电压的测量。
项目根据防火分区、负荷性质、维护便利性、适宜的供电半径，在场地两边各设置配电间及相应竖向强电井。
项目除消防设备采用矿物绝缘增强型耐火电缆，其他电缆采用阻燃型电线电缆。
项目30kW及以下的电动机采用全压启动方式启动；30kW以上电动机采用软启动方式启动或采用变频调速装置（消防负荷除外）。
体育场内配电点分布见图1，每路总量不大于30kW。
图1电源预留布置平面6比赛场地照明体育场馆照明设计是体育建筑电气设计中重要的组成部分。
场馆照明质量至关重要，直接影响运动员技术水平的发挥，影响裁判员的正确判断和观众良好的视觉感。
体育场的灯光布置应根据规模、标准、平剖面体型和环境等因素，采用四塔、多塔、光带、混合式布光方式。
并且以不同类型用途对应不同的照明标准值。
结合各种因素，本项目采用场地两侧光带照明方式。
6．1照明标准照明设计中，在选用光源及灯具时，根据场馆使用需求的同时，应从色温、照度均匀度、光效、使用寿命等方面进行考虑。
在需要进行新闻摄影、电视转播的场所，场地照明应用高效金属卤化物灯，光源色温不应小于4000K。
光源一般显色指数Ｒa不应小26浙江建筑2017年第34卷于80（需要高清转播的不小于80），训练场地可以适当地降低要求。
为了协调项目场地和看台的照度，在观众席上采用金卤灯，场馆的应急照明采用大功率卤钨灯。
主席台照明平均水平照度：≥500lx，观众席照明平均水平照度：≥100lx，应急照明水平照度：≥20lx。
体育场的比赛照明采用大功率卤钨灯，场地平均水平照度：≥500lx，体育馆的比赛照明采用大功率卤钨灯，场地平均水平照度：≥750Lux。
本项目体育场场地照明采用2000W卤钨灯200套，观众席照明采用400W卤钨灯46套，应急照明采用500W卤钨灯69套。
体育馆场地照明采用1 000W卤钨灯80套，观众席照明采用400W卤钨灯36套，应急照明采用500W卤钨灯36套。
体育场的场地照明平面图见图2。
图2体育场照明平面图6．2照明控制体育建筑的场地照明控制应按场馆等级、运动项目类型、电视转播情况等因素确定照明控制模式。
常用照明控制系统目前分为继电器控制系统和智能照明控制系统。
传统继电器控制可变性差、系统可靠性低、控制回路多、浪费人力。
智能照明控制系统具有很强的实用性和可扩展性，管理方便，能适用于现在对体育场馆多种使用功能的需求，并且能自动控制、调光、中文人机交互、实时回路监测、漏电报警，以及分组延时开灯等功能。
这样不仅节省线路、施工方便、操作简单，而且出错率低，节省人力支出。
体育场馆灯光控制室布置分布见图4，本项目设置在主席台对面的一层。
6．3照明设备及其附属设施照明灯具应选用I类灯具，灯具外壳的防护等级不应低于IP55，且在不便维护或污染严重的场所灯具外壳的防护等级不应低于IP65。
场地照明灯具应有防跌落措施，灯具前玻璃罩应有防破碎保护措施。
乙级及以上等级的体育建筑应设置马道，马道结合场地照明灯具及扩声系统进行设置，其宽度不宜小于800mm，并应设置防护栏杆及检修照明。
通向马道的通道不少于两处。
36第2期张丰：体育场馆电气设计图4灯光控制平面示意图7常用设备电气装置因为体育场馆的功能多样性需要，电气专业在设计时需考虑媒体设备、专用设施系统、智能化系统等用电预留。
如预留彩色电视转播车的用电负荷，三相交流380V，40kVA；文字媒体坐席、摄影记者席设置电源插座（采用IP44的防溅式），交流220V，两孔和三孔组合插座，负荷容量按500W计；评论员席设备两组插座，交流220V，两孔和三孔组合插座，负荷容量按1000W计；转播机房的用电负荷，三相交流380V，30kW；体育场内配电点预点位参照《体育建筑电气设计安装（GJBT—1038）》中的示意图进行，每路总量不大于30kW。
智能化系统用电按专业弱电设计提供容量进行预留用电负荷。
另根据建筑对广告位及大屏显示的位置进行预留相应的用电负荷。
8防雷接地体育建筑应根据《建筑物防雷设计规范（GB 50057—2010）》的规定，进行防雷计算后确定其防雷等级。
体育建筑属于人员密集场所，按二类防雷建筑物设防。
对于金属屋面（铝锰镁金属板）的体育建筑，金属物面厚度能满足防雷要求时，利用金属屋面及其钢结构作接闪器。
除了LPZ0区，进入建筑物的强弱电线路也均要设置电涌保护器。
利用建筑物柱内主筋及基础内主钢筋作为引下线和接地装置，共用一个接地系统，接地电阻≤1Ω。
带有淋浴功能的卫生间和沐浴间均设置局部等电位联结，且在转播车等预留位置设置等电位箱。
本项目采用TN－S接地形式。
9电气消防体育场规模大，中心比赛区域空旷高大，看台观众容纳人员数量多，人员密集，一旦发生火灾，人员疏散秩序混乱，可能会造成严重的人员伤亡和恶劣的社会影响，因此，电气消防设计在体育场电气设计中是重中之重。
本项目在体育场一层靠室外设置一个消防控制室，消防控制室内设置的消防设备包括火灾警控制器、消防联动控制器、消防控制室图形显示装置、消防专用电话主机、消防应急广播控制装置、消防应急照明和疏散指示系统控制装置、消防电源监控器、消防水位显示、消防外线电话等设备。
按具体情况设置烟感、温感、红外对射（体育馆室内层高超过12m，电气消防采用线型光束感烟火灾探测器，相邻两组探测器的水平距离不应大于14m，探测器至侧墙水平距离不应大于7m，且不小于0.5m。
）等各类火灾探测器，水流指示器、压力报警阀、防火阀、消火栓按钮，并通过输入模块作为监视连接在总线上。
各常开防火门均设置防火门监控模块，且由防火门所在防火分区内的两个独立的火灾探测器或一个火灾探测器与一个手动火灾报警按钮的报警信号，作为防火门关闭的联动触发信号。
自动喷淋系统联动控制方式由湿示报警阀压力开关作为触发信号，直接启动喷淋消防泵。
消火栓系统联动控制方式由出水干线上设置的低压压力开关、高位消防水箱水管上设置的流量开关或报警压力开关作为触发信号，直接启动消火栓泵。
消防控制室内的联动控制器均能直接手动启动消火栓泵和喷淋泵。
火灾时按要求启动各类消防设备，执行电梯迫降，并切断非消防电源。
按规范设置消防广播系统和声光报警系统，并与专供比赛使用的扩声系统合用，火灾时强切至消防广播，并与声光报警器交替工作。
在变配电房、风机房、消控中心、弱电机房等处设置消防电话分机，各手动报警按钮处设电话插孔，消防控制室设消防电话总机及119专线电话。
如此才能保证观群和运动员、工作人员等的生命财产安全。
10电气绿色节能本工程根据规范要求设置分项计量能源管理系46浙江建筑2017年第34卷统，所有电器产品采用节能型。
项目设计智能照明控制系统，对公共区域照明进行节能控制。
电气设计中如场地照明设备、荧光灯电子镇流器、电动机、通信系统、LED大屏幕系统等均为谐波源。
为减少谐波对电气设备的危害，常规的方法有：优化供配电系统降低谐波干扰；使用无源谐波滤波器；使用有源谐波滤波器。
11结语体育场馆设计根据项目特点，要与建筑及室内专业密切配合，遵循相应设计规范，综合考虑，使设计更规范，更合理安全，更绿色节能。
