工程图学II(习题答案)

工程制图二试题及答案一、单项选择题（每题2分，共10分）1. 在工程制图中，尺寸标注的基本原则是什么？A. 尺寸应清晰可读B. 尺寸应与图形相对应C. 尺寸应完整表示图形D. 所有选项答案：D2. 线型在工程制图中的作用是什么？A. 区分不同部分B. 表示不同材料C. 表示不同尺寸D. 所有选项答案：A3. 以下哪个不是工程制图中常见的投影方式？A. 正投影B. 斜投影C. 透视投影D. 轴测投影答案：C4. 在工程制图中，尺寸线通常用什么线型表示？A. 虚线B. 点划线C. 粗实线D. 细实线答案：D5. 标注角度时，角度的符号是什么？A. °B. ∠C. ∅D. 所有选项答案：B二、填空题（每题2分，共10分）1. 在工程制图中，_________是用于表示物体长度的线段。

答案：尺寸线2. 工程制图中，_________是用来表示物体宽度的线段。

答案：中心线3. 当需要表示物体的厚度时，通常使用_________线型。

答案：粗实线4. 在工程制图中，_________是用来表示物体深度的线段。

答案：深度线5. 工程制图中，_________是用来表示物体轮廓的线型。

答案：粗实线三、简答题（每题5分，共20分）1. 简述工程制图中的三视图是什么，并说明它们各自的特点。

答案：工程制图中的三视图包括正视图、侧视图和俯视图。

正视图是从物体的正面观察得到的视图，侧视图是从物体的侧面观察得到的视图，俯视图是从物体的上方观察得到的视图。

它们各自的特点在于能够全面展示物体的各个方向的特征。

2. 解释什么是剖面图，并给出其在工程制图中的作用。

答案：剖面图是一种通过假想的切割平面将物体切开，以显示物体内部结构的视图。

在工程制图中，剖面图的作用是帮助理解物体内部的结构和构造，对于复杂或难以直接观察的内部结构尤其重要。

3. 在工程制图中，为什么要使用尺寸链？答案：在工程制图中，使用尺寸链是为了确保各个尺寸之间相互关联，确保图纸的准确性和一致性。

建筑工程制图与识图2智慧树知到课后章节答案2023年下陕西工业职业技术学院陕西工业职业技术学院绪论单元测试1.国家住房和城乡建设部最新发布并使用的是《房屋建筑制图统一标准》（GB/T50001-2017)。

（）A:对 B:错答案:对第一章测试1.A2幅面图纸尺寸b×l（单位：毫米）正确的是（）。

A:420×594 B:841×420 C:594×841 D:420×297答案:420×5942.工程图样上所用的比例是指图中图形与其实物相对应的（）尺寸之比。

A:角度 B:线性 C:长度 D:宽度答案:线性3.尺寸起止符号一般应用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针（）角，长度宜为2—3mm。

A:120 0 B:90 0 C:300 D:45 0答案:45 04.填充不得穿越尺寸数字，不可避免时。

应该是（）A:二者重合 B:前述均可 C:图线断开 D:省略标注答案:图线断开5.图纸上尺寸线应采用（）A:细实线 B:点划线 C:粗实线 D:波浪线答案:细实线6.一物体图上长度标注为2000，其比例为1﹕100，则其绘图大小为（）。

A:40 B:200 C:100 D:20答案:207.楼梯是上下垂直交通通道，由栏杆扶手、楼梯梯段及（）组成。

A:踏面 B:踏步 C:休息平台 D:梯梁答案:休息平台8.对于全套施工图纸来说，其阅读步骤（）。

A:先平、立、剖面图，后详图 B:先看图标、文字，后看图样 C:先基础施工图、结构布置平面图、后构件详图 D:先看设计总说明、后看建施、结施和设施答案:先看设计总说明、后看建施、结施和设施9.指北针圆的直径为（）。

A:24mm B:8mm C:14mm D:16mm答案:24mm10.定位轴线的圆直径为（）。

A:6mm B:8mm C:11mm D:10mm答案:8mm11.定位轴线水平方向编号为（）。

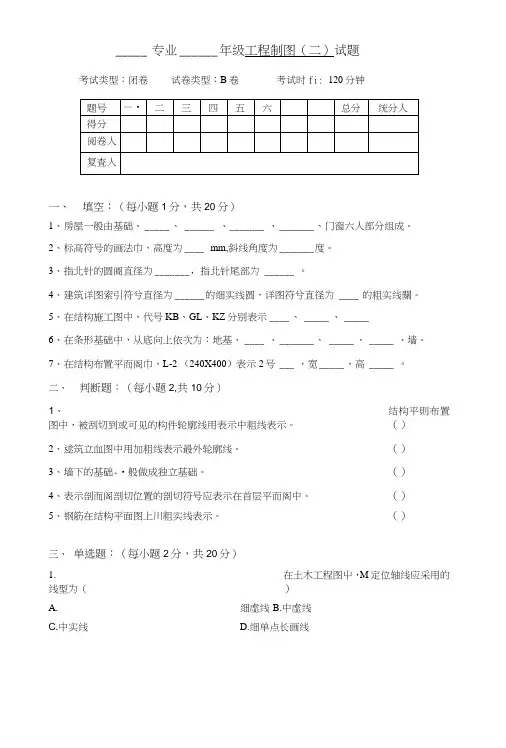

_____ 专业______ 年级工程制图（二）试题考试类型：闭卷试卷类型：B卷考试时fi: 120分钟一、填空：（每小题1分，共20分）1、房屋一般由基础、_____ 、______ 、_______ 、_______ 、门窗六人部分组成。

2、标高符号的画法巾，高度为____ mm,斜线角度为_______ 度。

3、指北针的圆阍直径为_______ ，指北针尾部为 ______ 。

4、建筑详图索引符兮直径为______ 的细实线圆，详图符兮直径为 ____ 的粗实线關。

5、在结构施工图中，代号KB、GL、KZ分别表示____ 、_____ 、_____6、在条形基础中，从底向上依次为：地基、____ 、_______ 、 _____ 、_____ 、墙。

7、在结构布置平而阁巾，L-2 （240X400）表示2号___ ，宽_____ ，高 _____ 。

二、判断题：（每小题2,共10分）1、结构平則布置图中，被刮切到或可见的构件轮廓线用表示中粗线表示。

（）2、逑筑立血图中用加粗线表示最外轮廓线。

（）3、墙下的基础-•般做成独立基础。

（）4、表示剖而阁剖切位置的剖切符号应表示在首层平而阁中。

（）5、钢筋在结构平面图上川粗实线表示。

（）三、单选题：（每小题2分，共20分）1.在土木工程图屮，M定位轴线应采用的线型为（）A.细虚线B.中虚线C.中实线D.细单点长画线2.在建筑平面图屮，墙体的线型采用（）A.细实线B.细虚线C.粗实线D.单点长画线3. 建筑平面图屮指北针的直径为（ ）A.IOmm B.16mmC.18 mmD.24mm4. 在结构平面图屮，构件代号LTB 表示（ ） A.雨篷板 B.现浇板 C.预制多孔板D.楼梯板A.8 C.46. 制图要求汉字的高度应不小于（） A 、2.5mm B 、1.8mm C 、3.5mm 7. 下ifti 属于居住建筑的冇（） A 、 住宅、宿舍、学校、办公楼； B 、 公寓、旅馆、商场、医院； C 、 火车站、商店、航空站、屮小学校； D 、 棺舍、公寓、旅馆、住宅。

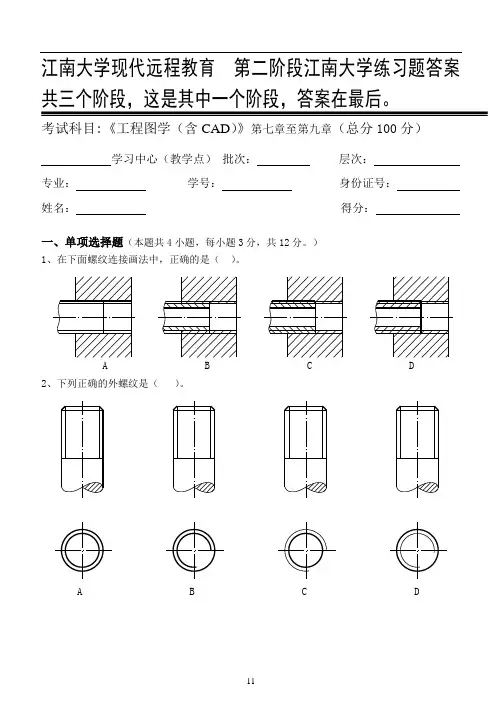

江南大学现代远程教育第二阶段江南大学练习题答案共三个阶段，这是其中一个阶段，答案在最后。

考试科目:《工程图学（含CAD）》第七章至第九章（总分100分）学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共4小题，每小题3分，共12分。

）1、在下面螺纹连接画法中，正确的是（）。

A B C D2、下列正确的外螺纹是（）。

A B C D3、尺寸∅25H7的上偏差为+0.021，下偏差为0，下图标注正确的是（）。

A B C D4、下列几何公差要求中，被测要素为左侧圆柱轴线，基准要素为右端面，下列各图标注正确的是（）。

A B C D二、判断题（本题共4小题，每小题3分，共12分。

对的打“√”，错的打“×”，不需要改错。

）1、图2-1中，梯形螺纹的导程为4。

（）2、图2-2中，尺寸20的尺寸公差为-0.013。

（）3、图2-3中，螺纹退刀槽的槽深为3.5。

（）4、如图2-4所示的螺纹为密封管螺纹。

（）图2-1 图2-2 图2-3 图2-4三、填空题（本题共5小题，每空1分，共10分）1、齿轮的齿顶高比齿根高 。

2、拔模斜度属于 工艺结构。

3、孔、轴配合时，反映孔和轴之间松紧程度的配合种类有 配合、 配合、 配合三种。

配合尺寸7850h F 为基 制配合，其中F 8是 代号。

4、梯形螺纹Tr40×14((P7)LH 表示 旋螺纹，其线数为 。

5、滚动轴承6308为 轴承，其内径为 。

四、综合题：(本题共4小题，第1题12分，第2题10分，第3题20分，第4题24分，共66分)1、在指定位置利用画好的部分图形，画出正确的螺栓连接图。

2、补画全普通平键连接图；计算齿轮分度圆直径、齿顶圆直径、齿根圆直径，补画出轮齿部分的主视图。

3、已知键的标记为：GB/T1096-2003 键8×7×20，轴上键槽的深度为4，轮毂键槽的深度为3.3，试补画出轴上键槽以及轮子孔上键槽，并标注键槽的尺寸。

第二章点、直线、平面的投影————点的投影班级学号姓名2-1、求各点的第三投影，并填上各点到投影面的距离。

2-2、已知点K（10,15,20）、M（20,15,8）、N（10,15,8）三点的坐标，作出三面投影和在直观图中的位置，并判别可见性。

不可见点用括号括起。

页脚内容页脚内容A 点距V 面（ 5 ）、距H 面（ 6 ）、距W 面（ 8 ）B 点距V 面（ 4 ）、距H 面（ 3 ）、距W 面（ 2 ）C 点距V 面（ 2 ）、距H 面（ 2 ）、距W 面（ 2 ）D 点距V 面（ 0 ）、距H 面（ 3 ）、距W 面（ 6 ）E 点距V 面（ 2 ）、距H 面（ 0 ）、距W 面（ 3 ）F 点距V 面（ 6 ）、距H 面（ 5 ）、距W 面（ 0 ）2-3、比较A 、B 、C 三点的相对位置。

（下） mmB 点在A 点 （左） mm（前） mm（上） mmB 点在C 点 （左） mm（后） mm （下） mmC 点在A 点 （右） mm（前） mm第二章点、直线、平面的投影————点的投影班级学号姓名页脚内容2-4 已知E（22，30，20），F点在E点之左10mm，之下10mm，之后10mm；G点在E点的正右方12mm，作出点E 、F 、G的三面投影。

2-5已知A（24，18，20），B点（24，18，0），以及点C在点A之右10mm，之上16mm，之前12mm，作出点A 、B 、C的三面投影。

2-6 作出点D（30，0，20）、点E（0，0，20），以及点F在点D的正前方25mm，作出这三个点的三面投影。

页脚内容13第二章点、直线、平面的投影————点的投影班级学号姓名页脚内容2-7已知物体的立体图和投影图，试把A、B、C、D、E各点标注到投影图上的对应位置，并把重影点处不可见点加上括号。

2-8已知A、B两点是一对V面重影点，相距10mm；A、C两点是一对H面的重影点，C在H面上；D点在H面上，且在C后15mm，右15mm，求B、C、D三点的三面投影，并判别重影点的可见性。

工程图学_浙江工业大学2中国大学mooc课后章节答案期末考试题库2023年1.对于一个点的水平投影和侧面投影，其相等的坐标是（）答案:Y坐标2.已知点A （20， 25， 30），则与V面对称的点B应是（）答案:B(20, -25, 30)3.已知点E（30， 20， 40）和点F（30， -20， 40），关于点E和点F的相对位置应是（）答案:对V面对称4.已知点A（30， 20， 45）及点B（30， 30， 35），则A、B两点的相对位置是（）答案:B在A之前、在A之下5.图中的直线AB应是（）答案:侧垂线6.已知直线BF两端点的坐标B（45， 60， 30），F（45， 5， 30），则此直线应该是（）答案:正垂线7.图中表示的是直线AB和CD互相交叉，关于重影点的标注，下面答案中哪一个是正确的（）答案:1、2、3、4 四点均标注正确8.关于图中两直线的相对位置，正确的说法是（）答案:两直线相交9.过直线AB最多能作哪几种平面？（）答案:正平面、正垂面、一般位置平面；10.这里四个图中，直线AB与平面P的交点，求得正确的是（）答案:（c）11.关于两平面（AB//CD）、（EF//GH）的相对位置是（）答案:斜交12.关于△ABC与△EFG的相对位置，正确的答案是（）答案:相交13.已知立体的两个投影，关于它的侧面投影，画得正确的是（）答案:14.已知立体的两个投影，哪一个侧面投影画得正确？答案:15.已知立体的两个投影，哪一个侧面投影画得正确？答案:16.已知立体的两个投影，哪一个侧面投影画得正确？答案:17.已知立体的两个投影，哪一个侧面投影画得正确？答案:18.关于球体得侧面投影，画得正确得是答案:19.关于三个侧面投影，其相贯线画得正确是答案:20.已知立体的两个投影，哪一个侧面投影画得正确？答案:21.已知立体的两个投影，正确的侧面投影是答案:22.已知立体的两个投影，正确的侧面投影是答案:23.关于穿孔棱柱体的侧面投影，正确的是答案:24.已知两立体相贯，关于它的侧面投影，哪一个图画的正确答案:25.关于相贯体的侧面投影哪一个图画的正确答案:26.以下属于正投影基本性质的是（）答案:E.积聚性A.从属性C.显实性D.类似性27.挑出图中标注错误的尺寸答案:（3）（4）（7）28.判断图中红色尺寸标注的正误答案: 错误。

第一章单元测试1、判断题：螺纹相邻两牙在中径线上对应两点间的轴向距离称为螺距，在同一条螺旋线上相邻两牙在中径线上对应两点间的轴向距离称为导程。

（）选项：A:错B:对答案: 【对】2、判断题：按螺纹的牙型、大径和螺距三个要素是否符合标准,将螺纹分为标准螺纹、特殊螺纹和非标准螺纹三类。

（）选项：A:对B:错答案: 【对】3、判断题：常用的销有圆柱销、圆锥销和闭口销。

（）选项：A:错B:对答案: 【错】4、判断题：按螺纹的用途将螺纹分为连接螺纹和传动螺纹两类。

（）选项：A:对B:错答案: 【对】5、判断题：滚动轴承代号6205中的05表示轴承的内径（宽度、外径、内径）代号，此轴承的内径为15mm。

（）选项：A:错B:对答案: 【错】第二章单元测试1、判断题：根据零件在机器或部件上的应用频率，一般可将零件分为标准件、常用件和特殊零件。

（）选项：A:对B:错答案: 【错】2、判断题：零件的功能结构主要指包容、支承、连接、传动、定位、密封等方面。

（）选项：A:错B:对答案: 【对】3、判断题：在铸造工艺过程中，为了将{模样}从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模斜度。

（）选项：A:错B:对答案: 【对】4、判断题：为便于零件装配及保护装配面，一般轴端和孔端都加工直角。

（）选项：A:错B:对答案: 【错】5、判断题：零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出退刀槽或越程槽。

（）选项：A:对B:错答案: 【对】第三章单元测试1、判断题：装配图的内容包含一组图形、必要的尺寸、技术要求、标题栏、序号、明细栏。

选项：A:错B:对答案: 【对】2、判断题：装配图的图形应清楚地表达部件的装配关系、工作原理和组成零件的主要结构形状。

（）选项：A:对B:错答案: 【对】3、判断题：装配图中的剖视图，相邻两零件的剖面线须方向相同或间距相等，一个零件的剖面线在各视图中须方向相反，间距不等。

（）选项：A:对B:错答案: 【错】4、判断题：装配图中的五大类尺寸为性能尺寸、装配尺寸、外形尺寸、安装尺寸、其它重要尺寸。
