工程图学基础习题集答案一、选择题1. 工程图学中，第一角投影法与第三角投影法的主要区别是什么？ - A. 投影方向不同- B. 视图数量不同- C. 视图布局不同- D. 投影平面不同答案：A2. 以下哪个不是工程图中常见的视图类型？- A. 前视图- B. 侧视图- C. 俯视图- D. 透视图答案：D二、简答题1. 请简述工程图中尺寸标注的基本原则。

答案：尺寸标注应遵循清晰、准确、一致的原则。

尺寸线应与所标注的线段垂直，尺寸数字应置于尺寸线的上方或旁边，且应避免尺寸线和数字的交叉。

2. 解释什么是剖面图，并说明其在工程图中的应用。

答案：剖面图是一种通过假想的切割面将物体切开，以显示物体内部结构的图形表示方法。

在工程图中，剖面图常用于展示零件的内部结构，以便于设计和制造过程中的理解和交流。

三、绘图题1. 根据所给的三视图，绘制一个简单零件的立体图。

答案：[此处应附上相应的立体图绘制，但由于文本限制，无法展示图形。

]2. 绘制一个带有剖面线的零件剖面图。

答案：[同上，应附上剖面图的绘制，但此处无法展示图形。

]四、综合分析题1. 给出一个复杂零件的多视图，分析其结构特点，并指出可能的制造难点。

答案：[此处应根据具体的多视图进行分析，包括零件的结构特征、尺寸精度要求、材料特性等，以及制造过程中可能遇到的技术难题。

]请注意，以上答案仅为示例，实际的习题集答案应根据具体的习题内容进行编写。

在解答习题时，应注重理论与实践相结合，不断提高自己的空间想象能力和绘图技巧。

工程制图复习题及答案1. 简述工程制图的基本原则。

2. 解释什么是第一角投影法和第三角投影法，并说明它们的区别。

3. 描述尺寸标注的基本规则。

4. 简述剖面图和断面图的区别及应用场景。

5. 解释什么是公差和配合，并举例说明其在工程制图中的重要性。

6. 列举常见的工程材料，并说明它们在制图中的表示方法。

7. 描述如何使用AutoCAD软件绘制简单的平面图形。

8. 解释什么是焊接符号，并举例说明其在工程图纸中的应用。

9. 简述装配图的作用及其在工程制图中的重要性。

10. 给出一个工程制图的实例，说明其设计意图和制图步骤。

答案1. 工程制图的基本原则包括：清晰性、准确性、简洁性和标准化。

这些原则确保图纸能够被准确无误地理解和执行。

2. 第一角投影法和第三角投影法的区别：第一角投影法中，物体的视图是从物体的正面、侧面和顶面进行投影，而第三角投影法则是从物体的背面、侧面和顶面进行投影。

这两种方法在不同国家和地区有不同的使用习惯。

3. 尺寸标注的基本规则：尺寸线应平行于被标注的边缘，尺寸数字应清晰可读，尺寸应包括长度、宽度和高度等。

4. 剖面图和断面图的区别：剖面图是将物体沿某一平面切开后，显示其内部结构的图形；断面图则是显示物体在某一特定截面上的图形。

5. 公差和配合的重要性：公差是指允许的尺寸变化范围，配合则是指两个或多个部件之间的尺寸关系。

它们确保了部件的互换性和装配的可行性。

6. 常见的工程材料包括：钢材、铝材、塑料、木材等。

在制图中，材料通常通过特定的符号或文字说明来表示。

7. 使用AutoCAD绘制平面图形的步骤：首先打开AutoCAD软件，然后选择绘图工具，如直线、圆形等，按照设计意图绘制图形，最后进行尺寸标注和细节处理。

8. 焊接符号的应用：焊接符号用于指示焊接的类型、位置和尺寸，确保焊接工作的准确性和一致性。

9. 装配图的作用：装配图展示了多个部件如何组合成一个完整的设备或结构，它对于生产、装配和维修都至关重要。

习题:一. 填空题1.绘制技术图样时应优先采用基本幅面。

必要时，必要时也允许加长幅面，但必须按整数倍加长。

2.图纸可横放（X型）或竖放（Y型），其格式分为和两种，但应注意，同一产品的图样只能采用一种格式。

3.一个完整的尺寸应由尺寸界线、尺寸线、含尺寸线的终端和等组成。

4.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为2:1,粗线宽度优先米用。

5.平面图形的尺寸按其作用不同，分为和两类。

二. 选择题1.下面哪个比例是原值比例？A 1:1B 2:1C 1:22.下面哪个比例是放大比例？A 1:1B 2:1C 1:23.下面哪个比例是缩小比例？A 1:1B 2:1C 1:24.我国的国家标准简称“国标”，其代号为GB或GB/ToA GB表示强制性国家标准，GB/T表示推荐性国家标准。

B GB/T表示强制性国家标准C GB表示推荐性国家标准。

5.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为A 2:1B 1:2C 3:1三. 简答题1.图纸的基本幅面有哪几种？各种幅面大小之间有何规律？2.说明比例1： 2和比例2： 1的意义。

3.字体的号数表示什么？写出国标中规定的字号系列。

4.图样中书写的文字必须做到哪些要求？5.分别说明粗实线、细虚线、细点画线、波浪线、细双点画线、细实线的主要用途。

6.写出国家标准中规定的图线宽度系列。

机械图样中的图线宽度分哪几种？7.完整的尺寸由哪几部分组成？它们各有哪些规定？各类尺寸标注的基本规则是什么？8.圆的直径、圆弧的半径以及角度的注法分别有什么特点？9.书写不同方向的尺寸数值时有什么规则？10.圆的直径、圆弧的半径、角度的标注分别有什么特点？11.什么是斜度？什么是锥度？分别说明Zl:5表示什么？1:5表示什么？12.徒手草图应达到哪些基本要求？如何徒手绘制各种直线和圆？13.试述绘制平面图形的方法和步骤。

bl四. 几何作图：在图纸上按1:1比例画出吊钩的平面图形。

工程制图考试题及答案工程制图是工程技术人员必须掌握的基本技能之一，它涉及到机械、建筑、电子等多个领域。

本文将提供一套典型的工程制图考试题目及答案，以供学习者参考和练习。

一、选择题1. 在第一角投影法中，物体的主视图应该放置在哪个位置？A. 左上方B. 右上方C. 正下方D. 正上方答案：B2. 下列哪个视图能够最好地表达物体的内部结构？A. 主视图B. 侧视图C. 俯视图D. 剖视图答案：D3. 标准A4图纸的尺寸是多少？A. 210mm x 297mmB. 210mm x 210mmC. 297mm x 420mmD. 420mm x 297mm答案：A4. 以下哪种线条类型用于表示物体的中心线？A. 实线B. 虚线C. 点划线D. 粗实线答案：B5. 在工程制图中，尺寸数字应该使用哪种字体？A. 正楷B. 仿宋C. 黑体D. 工程字体答案：D二、填空题1. 在工程制图中，__________是用来表示物体实际大小的一种标注方式。

答案：尺寸2. 当需要在一个方向上表达物体的多个相同特征时，可以使用__________进行简化表示。

答案：详图3. 为了确保图纸的清晰易读，所有的文字和尺寸应该避免__________。

答案：重叠4. 在绘制剖视图时，通常使用__________来表示被剖切的部分。

答案：剖面线5. 零件图中的公差标注是为了表示零件尺寸的__________范围。

答案：允许变动三、判断题1. 所有视图都应该按照比例绘制。

（对/错）答案：对2. 在制图中，可以使用直尺和圆规来绘制非标准比例的图形。

（对/错）答案：错3. 尺寸线可以被打断以提高图纸的清晰度。

（对/错）答案：错4. 剖视图中的剖面线应该与视图边框平行。

（对/错）答案：对5. 工程制图中的符号和缩写应当遵循国际标准。

（对/错）答案：对四、简答题1. 请简述第三角投影法与第一角投影法的主要区别。

答案：第三角投影法中，物体的主视图放置在右下方，侧视图放置在左上方，而顶视图放置在最上方。

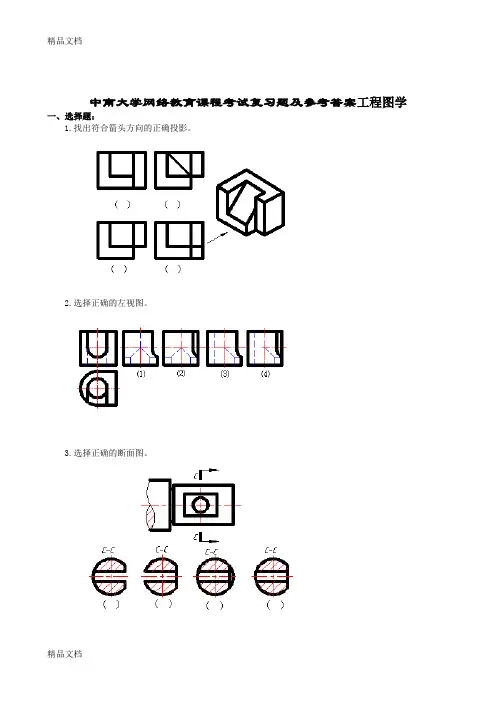

中南大学网络教育课程考试复习题及参考答案工程图学一、选择题：1.找出符合箭头方向的正确投影。

2.选择正确的左视图。

3.选择正确的断面图。

4.多向选择题：根据主俯视图，选择正确的左视图。

5.根据俯视图选择正确的剖视图。

6.选择正确的左视图。

7.判断小轴的四个移出断面哪个正确。

8.根据俯视图选择正确的剖视图。

9.选择正确的断面图。

10.根据两视图，找出正确的第三视图。

11.选择正确的左视图。

12.下列局部剖视图表达正确的一组是（）13.下列螺纹及螺纹连接画法正确的是（）二、补漏线：1.补画视图中漏画的图线。

2.补画剖视图中漏画的图线。

3.补画视图中漏画的图线。

4.补画视图中漏画的图线。

5.补画剖视图中漏画的图线。

6.画全左视图。

7.补画剖视图中漏画的图线。

8.补画视图中漏画的图线。

9.补画视图中漏画的图线。

10.补画主视图中的漏线。

11.补画视图中漏画的图线。

12.补画俯、左视图中漏画的图线。

13.补画左视图中漏画的图线。

三、补视图：1.补画俯视图。

2.补画俯视图。

3.求作俯视图。

4.补画左视图。

5.画出圆柱被截切后的侧面投影。

6.补画左视图。

7.补画俯视图。

8.画全俯视图，作出左视图。

9.补画俯视图。

四、改错题1.找出主视图中的错误，并在指定位置画出正确的视图。

2.改正螺纹连接画法中的错误，把正确的图形画在下面空白处。

五、剖视图：1．将主视图画成半剖视图，并画出全剖的左视图。

2．将主视图改画成半剖视图，并将左视图画成全剖视图。

3．将主视图画成半剖视图，并画出全剖的左视图。

4.将主视图画成半剖视图，并将左视图画成全剖视图。

5.将主视图画成全剖视图。

6.在指定位置将主视图改为半剖视图，并画出全剖的左视图。

7.将主视图画成全剖视图（可在原图上改，不要的线打“X”）。

8.在指定位置把主视图画成半剖视图，左视图画成全剖视图。

参考答案一、选择题：1.找出符合箭头方向的正确投影。

2.选择正确的左视图。

3.选择正确的断面图。

自学检测题一、图纸幅面及格式1.A3图纸幅面尺寸（B×L）是297×420；留装订边的图样，装订边的尺寸是25毫米；非装订边的周边尺寸是5毫米。

2.图框线用粗实线画出。

3.当图样按看图方向放置时，标题栏必在右下角位置。

二、比例1.比例中的两个数值，前面一个表示图样中机件要素的线性尺寸，后面一个表示实际机件相应要素的线性尺寸。

1：2是缩小比例；2：1是放大比例。

2.同一机件如采用不同的比例画出图样，则其图形大小不同（相同，不同），但图上所标注的尺寸数值是一样的（一样的，不一样的）。

三、字体1.国标规定，图样中书写的字体必须做到字体工整、笔画清楚、间隔均匀、排列整齐。

其中前两项是单个字的形状结构及笔画提出的要求；后两项则是对字与字之间，行与行之间的排列布置提出的要求。

2.字母和数字有直体和斜体之分，常用的是斜体，其字头向右倾斜，与水平线成75（度）角。

四、图线1.图线宽度分粗、细两种，若粗实线的宽度为b，则细实线的宽度为b/3。

2.同一图样中同类图线的宽度应一样。

3.虚线、细点划线及双点划线的线段和间隔应各自大致相等。

4.绘制园的对称中心线时，圆心应为线段的交点。

5.细点划线和双点划线的首末两端应是线段而不是短划。

6.在较小的的图形上绘制细点划线和双点划线有困难时，可用细实线代替。

五、尺寸注法基本规划1.机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关（有关，无关）。

2.图样中的尺寸，以毫米为单位时，不需（需，不需）标注计量单位的代号或名称，如采用其他单位，则必须（则必须，也不必）注明相应计量单位的代号或名称。

3.图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

4.机件的每一尺寸，一般只标注一次，并应标注在反应该结构最清晰的图形上。

尺寸数字1.线性尺寸的数字注写的位置，分注在尺寸线的上方和注在尺寸线的中断处两种，一般采用前（前，后）者。

工程图学一、选择题：1.找出符合箭头方向的正确投影。

2.选择正确的左视图。

3.选择正确的断面图。

4.多向选择题：根据主俯视图，选择正确的左视图。

5.根据俯视图选择正确的剖视图。

6.选择正确的左视图。

7.判断小轴的四个移出断面哪个正确。

8.根据俯视图选择正确的剖视图。

9.选择正确的断面图。

10.根据两视图，找出正确的第三视图。

11.选择正确的左视图。

12.下列局部剖视图表达正确的一组是（）13.下列螺纹及螺纹连接画法正确的是（）二、补漏线：1.补画视图中漏画的图线。

2.补画剖视图中漏画的图线。

3.补画视图中漏画的图线。

4.补画视图中漏画的图线。

5.补画剖视图中漏画的图线。

6.画全左视图。

7.补画剖视图中漏画的图线。

8.补画视图中漏画的图线。

9.补画视图中漏画的图线。

10.补画主视图中的漏线。

11.补画视图中漏画的图线。

12.补画俯、左视图中漏画的图线。

13.补画左视图中漏画的图线。

三、补视图：1.补画俯视图。

2.补画俯视图。

3.求作俯视图。

4.补画左视图。

5.画出圆柱被截切后的侧面投影。

6.补画左视图。

7.补画俯视图。

8.画全俯视图，作出左视图。

9.补画俯视图。

四、改错题1.找出主视图中的错误，并在指定位置画出正确的视图。

2.改正螺纹连接画法中的错误，把正确的图形画在下面空白处。

五、剖视图：1．将主视图画成半剖视图，并画出全剖的左视图。

2．将主视图改画成半剖视图，并将左视图画成全剖视图。

3．将主视图画成半剖视图，并画出全剖的左视图。

4.将主视图画成半剖视图，并将左视图画成全剖视图。

5.将主视图画成全剖视图。

6.在指定位置将主视图改为半剖视图，并画出全剖的左视图。

7.将主视图画成全剖视图（可在原图上改，不要的线打“X”）。

8.在指定位置把主视图画成半剖视图，左视图画成全剖视图。

参考答案一、选择题：1.找出符合箭头方向的正确投影。

2.选择正确的左视图。

3.选择正确的断面图。

4.多向选择题：根据主俯视图，选择正确的左视图。

专业、班级 __________________ 学号 ______________ 姓名____________A卷…………………密…………………….封…………………线………………………中南大学工程制图试卷(试卷一)一、选择题(本大题共2小题，共10分)1．(本小题5分)已知主、俯两视图，正确的左视图是________。

2．(本小题5分)已知主、左两视图，正确的俯视图是________。

(a) (b) (c) (d)二、截交线(本大题共1小题，共10分) 1．(本小题10分)完成水平投影，补画侧面投影。

三、二求三(本大题共2小题，共25分) 1．(本小题15分)补画左视图2．(本小题10分)补画左视图四、剖视剖面(本大题共3小题，共35分)1．(本小题10分)改正剖视图中的错误。

2．(本小题15分)主视图改画成半剖视图，并画出全剖视的左视图：3．(本小题10分)把主视图画成全剖视：五、综合运用(本大题共1小题，共20分)根据轴测图和给出的主视图，采用适当的表达方法，补全表达该机件所需的各视图。

工程制图期末复习试题一、点、线的投影作图。

1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10，15。

3、已知：正平线AB的实长为50mm。

求作：a′(一解即可)4、已知：A、B、C点的二面投影。

求作：A、B、C的第三面投影。

5、完成四边形ABCD的水平投影。

二、选择题：1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。

2、已知物体的主、俯视图，正确的左视图是（）图。

3、点A在圆柱表面上，正确的一组视图是（）4、根据主、俯视图，选择正确的主视图的剖视图。

（）5四、已知圆锥面上点A、点B一个投影，试求其另外两个投影。

x五、由已知立体的两个视图，补画第三视图。

六、补画平面立体被截切后的水平投影和侧面投影。

七、补全圆柱被截切后的侧面投影。

（保留作图线）八、补全相贯线正面投影。

工程图学基础题集一、选择题1. 国家标准规定，机械图样中书写的汉字应写成（）A. 楷体B. 宋体C. 长仿宋体D. 黑体答案：C2. 在机械制图中，图框线用（）绘制。

A. 细实线B. 粗实线C. 虚线D. 点划线答案：B3. 比例2:1 是（）比例。

A. 放大B. 缩小C. 原值D. 优先选用答案：A4. 尺寸标注中，尺寸数字的大小一般为（）A. 1.5 号字B. 2.5 号字C. 3.5 号字D. 5 号字答案：C5. 以下哪种线应用细实线绘制？（）A. 可见轮廓线B. 不可见轮廓线C. 对称中心线D. 尺寸线答案：D6. 正投影的基本特性不包括（）A. 真实性B. 积聚性C. 类似性D. 对称性答案：D7. 当一条直线平行于投影面时，在该投影面上的投影（）A. 反映实长B. 缩短C. 积聚成一点D. 变形答案：A8. 空间两直线平行，则其投影（）A. 一定平行B. 一定相交C. 可能相交D. 可能重合答案：A9. 已知点A（20，0，0）和点B（20，0，10），则点A 和点B 在（）A. H 面上B. V 面上C. W 面上D. 不在同一平面上答案：A10. 垂直于H 面且平行于V 面和W 面的直线称为（）A. 正垂线B. 铅垂线C. 侧垂线D. 一般位置直线答案：B11. 已知平面的两面投影，则其第三面投影的求作方法是（）A. 高平齐B. 长对正C. 宽相等D. 以上都不对答案：C12. 当平面平行于投影面时，其在该投影面上的投影（）A. 反映实形B. 积聚成直线C. 为类似形D. 为一平面答案：A13. 圆柱被平面截切，截平面与圆柱轴线倾斜时，截交线的形状是（）A. 圆B. 椭圆C. 矩形D. 三角形答案：B14. 相贯线一般为空间曲线，特殊情况下可能是（）A. 直线B. 平面曲线C. 折线D. 以上都有可能答案：B15. 正等轴测图的轴间角是（）A. 120°B. 90°C. 60°D. 45°答案：A16. 斜二轴测图中，OX 轴与OZ 轴的轴间角是（）A. 120°B. 90°C. 135°D. 45°答案：C17. 局部视图的断裂边界用（）表示。

工程制图考试题及答案第一题：绘图基础知识1. 工程制图的定义是什么？答案：工程制图是一种利用图形和标记来表达和传达工程设计意图的技术。

2. 请列举三种常用的工程制图符号及其含义。

答案：（1）直线：表示实体的轮廓线或直线段。

（2）圆：表示实体的柱面面或孔洞。

（3）箭头：表示方向。

第二题：投影法1. 请简述什么是投影法？答案：投影法是一种通过将三维物体上的点投影到二维平面上，来表达物体形状、尺寸和位置关系的方法。

2. 投影法中常用的投影有哪两种？答案：（1）正交投影：通过平行于坐标轴的视线投影来表达物体形状和尺寸关系。

（2）透视投影：通过需要观察点与物体的相对位置关系，以透视形式表达物体形状和尺寸关系。

第三题：视图的选择与创建1. 当制图尺寸较大时，为了节省纸张，常常使用什么样的视图展示方式？答案：常常使用缩比视图展示方式，将大尺寸物体按比例减小展示。

2. 创建视图时，需要满足哪些要求？答案：（1）视图要清晰、准确地表达物体形状、尺寸和位置关系。

（2）视图要用直线、圆弧和曲线等几何图形精确勾画，标注要规范、准确。

第四题：尺寸标注与公差1. 请简述什么是尺寸标注？答案：尺寸标注是将视图中各个尺寸用标准的符号和文字标注出来，以便于读图者进行尺寸测量和判读。

2. 公差是什么？为什么需要使用公差？答案：公差是指一组尺寸之间允许的差距范围。

使用公差是为了保证产品在制造和装配过程中的可控范围内，达到所需功能和性能要求。

第五题：工程制图的规范1. 在绘制工程制图时，有哪些常用的规范需要遵循？答案：（1）图纸尺寸规范：按照标准尺寸选择合适的图纸，保证绘图的清晰度和可读性。

（2）线条规范：采用标准的线条种类和线宽，区分不同的实体和辅助图形。

（3）标注规范：采用规定的标注文字和符号，确保标注的准确性和一致性。

2. 工程制图的规范遵循的目的是什么？答案：工程制图的规范遵循的目的是为了确保工程图纸能够准确、清晰地表达设计意图，方便读图者理解和使用。

《工程图学基础》课程
参考答案及评分标准
一、补画球表面上点（或线）的其余二投影。

（10分）
评分标准：每点1分，每线3分。

二、选择（10分）
三、已知立体的正面和侧面投影，求作水平投影。

（10分）
评分标准：俯视图8分，左视图2分。

四、由两视图补画第三视图。

（15分）
评分标准：每结构3分。

《工程图学》课程试卷参考答案及评分标准第 1 页共 5 页
五、由两视图补画第三视图。

（15分）
评分标准：每结构3分。

六、补画剖视图中所缺的图线。

（10分）
评分标准：每线2分。

《工程图学》课程试卷参考答案及评分标准第 2 页共 5 页
七、下图是某立体的三视图，请对其标注尺寸。

（12分）
评分标准：每个1分。

《工程图学》课程试卷参考答案及评分标准第 3 页共 5 页
八、读零件图，回答问题。

（18分）
评分标准：每空1分，第6题5分。

1、该零件图的名称是轴承盖，材料是 HT200 。

2、主视图和左视图都采用了半剖视图的表达方法。

3、解释φ70d11的含义：φ70是基本尺寸，d11是公差带代号，d是基本偏差，
11是精度等级。

4、图中φ90为定位尺寸，φ60为定形尺寸（定形或定位尺寸）。

5、图中右端面的粗糙度为
，零件中粗糙度要求最高的表面是φ70d11的圆柱面。

6、画出B-B全剖视图。

7、B-B图是对对称机件的一种简化画法。

《工程图学》课程试卷参考答案及评分标准第 4 页共 5 页。

1【多选题】(3分)下列表述正确的是（）。

A.机件的真实大小与所绘图形大小及准确度无关。

B.标注尺寸时，尺寸数字需标明单位。

C.图样中所注的尺寸，不另做说明时，均为机件加工完工时的尺寸。

D.尺寸数字可以标注在尺寸线下方。

正确答案是:A,C查看答案解析2【单选题】(3分)圆的正确尺寸注法是（）。

A.(1)B.(2)C.(3)D.(4)正确答案是:C查看答案解析3【单选题】(3分)图示手柄的平面图形，画圆弧的顺序依次为（）。

A.R15、R12、R50、R10B.R15、R10、R50、R12C.R10、R12、R15、R50D.R15、R10、R12、R50正确答案是:B查看答案解析•第2部分•总题数:44【单选题】(2分)根据所示投影图判断直线和平面与投影面的相对位置，直线AB为何种位置直线？A.直线AB是铅垂线；B.直线AB是正垂线；C.直线AB是侧垂线；D.直线AB是正平线；E.直线AB是侧平线。

正确答案是:B查看答案解析5【单选题】(2分)根据所示投影图判断直线和平面与投影面的相对位置，直线BC为何种位置直线？A.直线BC是水平线；B.直线BC是正平线；C.直线BC是侧平线。

正确答案是:B查看答案解析6【单选题】(2分)根据所示投影图判断直线和平面与投影面的相对位置,平面G为何种位置平面？A.平面G是铅垂面；B.平面G是正垂面；C.平面G是侧垂面。

正确答案是:B查看答案解析7【单选题】(2分)根据所示投影图判断直线和平面与投影面的相对位置,平面M为何种位置平面？A.平面M是水平面；B.平面M是正平面；C.平面M是侧平面；D.平面M是铅垂面；E.平面M是侧垂面。

正确答案是:B查看答案解析•第3部分•总题数:48【单选题】(4分)下列截切立体正确的侧面投影是()。

A.（1）B.（2）C.（3）D.（4）正确答案是:C查看答案解析9【单选题】(4分)下列截切立体投影正确的是()。

A.（1）B.（2）C.（3）D.（4）正确答案是:C查看答案解析10【单选题】(4分)下列相贯立体正确的正面投影是（）。
