工程图学试卷库(F)答案

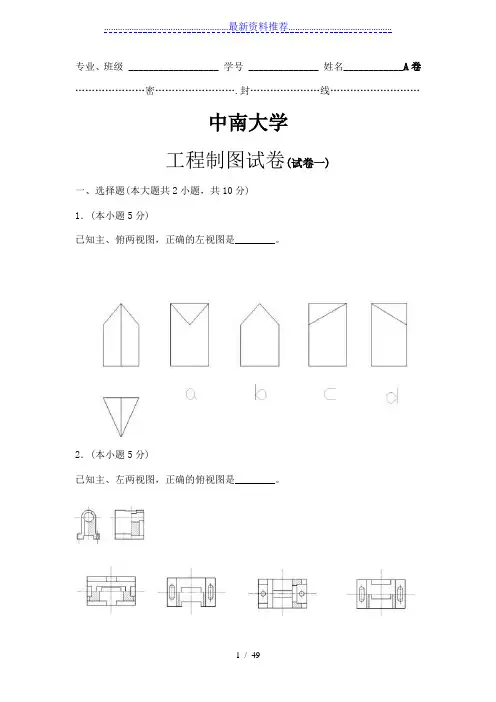

专业、班级 __________________ 学号 ______________ 姓名____________A卷…………………密…………………….封…………………线………………………中南大学工程制图试卷(试卷一)一、选择题(本大题共2小题，共10分)1．(本小题5分)已知主、俯两视图，正确的左视图是________。

2．(本小题5分)已知主、左两视图，正确的俯视图是________。

(a) (b) (c) (d)二、截交线(本大题共1小题，共10分) 1．(本小题10分)完成水平投影，补画侧面投影。

三、二求三(本大题共2小题，共25分) 1．(本小题15分)补画左视图2．(本小题10分)补画左视图四、剖视剖面(本大题共3小题，共35分)1．(本小题10分)改正剖视图中的错误。

2．(本小题15分)主视图改画成半剖视图，并画出全剖视的左视图：3．(本小题10分)把主视图画成全剖视：五、综合运用(本大题共1小题，共20分)根据轴测图和给出的主视图，采用适当的表达方法，补全表达该机件所需的各视图。

工程制图期末复习试题一、点、线的投影作图。

1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10，15。

3、已知：正平线AB的实长为50mm。

求作：a′(一解即可)4、已知：A、B、C点的二面投影。

求作：A、B、C的第三面投影。

5、完成四边形ABCD的水平投影。

二、选择题：1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。

2、已知物体的主、俯视图，正确的左视图是（）图。

3、点A在圆柱表面上，正确的一组视图是（）4、根据主、俯视图，选择正确的主视图的剖视图。

（）5、已知圆柱切割后的主、俯视图，正确的左视图是（）图。

四、已知圆锥面上点A、点B一个投影，试求其另外两个投影。

xzy H y W(b')a'五、由已知立体的两个视图，补画第三视图。

六、补画平面立体被截切后的水平投影和侧面投影。

工程图学基础1.用（）水泥石灰砂浆、纸筋石灰膏浆、水泥十字浆等糊状料抹饰于墙体表面，再经加工处理即成。

A.石灰砂浆B.石灰水泥错误正确答案：A学生答案：B2.办公类建筑包含（）A.居住类建筑B.行政和企业办公房屋C.科研类建筑D.体育类建筑正确正确答案：B学生答案：B3.建筑工程图是表达建筑工程设计的重要技术资料，是施工的依据。

A.错误B.正确正确正确答案：B学生答案：B4.办公类建筑包含科研建筑。

A.错误B.正确错误正确答案：A学生答案：B5.如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取（）。

A.1000B.20C.100D.50正确正确答案：D学生答案：D6.图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为（）。

A.米B.厘米C.根据绘图比例确定D.毫米错误正确答案：D学生答案：B7.图样的比例，应为图形与实物相对应的线性尺寸之比。

1：100是表示（）在图形中按比例缩小只画成（）。

A.100m，1mB.100m，0.1mmC.100mm，10mm错误正确答案：A学生答案：B8.若用一个平行于某一投影面的平面切割某一立体，移去立体的一部分，对剩余部分所作的投影称为（）。

A.移出断面图B.断面图C.剖面图D.全剖图正确正确答案：C学生答案：C9.在正投影图的展开图中，A点的水平投影a和正a’的连线必定（）于相应的投影轴。

A.倾斜B.垂直C.投影D.平行正确正确答案：B学生答案：B10.在生活中我们可以看到光线照射物体在墙面或地面上产生影子，当光线照射角度或广元位置改变时，影子的（）也会随之变化。

A.位置B.颜色C.状态正确正确答案：A学生答案：A11.已知A点的三面投影a、a’、a’’，其中a反映A到（）投影面的距离。

A.H面和V面B.H面和W面C.V面和W面D.所有面错误正确答案：C学生答案：B12.已知点M坐标（10，20，10），点N坐标（10，20，0），则以下描述M、N两点相对位置关系的说法哪一种是正确的？（）A.点M位于点N正左方B.点M位于点N正后方C.点M位于点N正上方D.点M位于点N正下方错误正确答案：C学生答案：D13.组合体的尺寸包含：（）A.总宽尺寸B.定形尺寸正确正确答案：B学生答案：B14.用圆弧连接直线或圆弧，关键是确定（）A.连接点B.直线的长度C.连接圆圆心和连接点D.连接圆的半径错误正确答案：C学生答案：A15.轴测投影能将一个形体的（）（）（）三个尺寸同时反映在一个图上，图形比较直观。

工程图学_天津大学中国大学mooc课后章节答案期末考试题库2023年1.当一个面平行于一个投影面时，必（）于另外两个投影面。

参考答案:垂直2.当一条直线平行于投影面时，在该投影面上反映（）。

参考答案:实形性3.下列投影法中不属于平行投影法的是（）。

参考答案:中心投影法4.截切球的截交线空间形状只有一种。

参考答案:正确5.求截切立体三面投影时，应该三个投影分别求取，集中确定一个视图上所有点线位置关系后再求下一个视图的投影。

参考答案:错误6.求交叉直线AB、CD间的距离KL正确的求解方式为：参考答案:第二步在新投影中求距离KL的实长。

_首先经二次变换将AB转换为投影面的垂直线。

_第三步将KL新投影返回原投影体系。

7.平面的换面法正确的求解方式为：参考答案:求一般位置平面和投影面的夹角只需要一次换面。

_求一般位置平面实形需要二次换面。

8.换面法中点的投影规律为：参考答案:点的旧投影和不变投影的连线垂直于旧投影轴。

_点的新投影到新轴的距离等于被替换旧投影到旧轴的距离。

_点的新投影和不变投影的连线垂直于新投影轴。

9.我国古代哪部著作总结了我国2000多年中的建筑技术和成就？参考答案:《营造法式》10.在机械工程图样中，用什么来表示部件在空间中的结构及相对位置关系？参考答案:一组图形11.两平面平行。

【图片】参考答案:正确12.可以利用积聚性法求交线的情况是：参考答案:正垂面与正垂面相交_正垂面与一般位置平面相交_正平面与一般位置平面相交13.直线与平面的交点正确的表述为：参考答案:有积聚性时利用积聚性法求交点_没有积聚性时利用辅助平面法求交点_交点是直线与平面的公有点，它既属于直线，又属于平面。

14.两平面平行的正确投影是（）。

【图片】参考答案:（b）15.以下哪个不是相贯线的基本性质参考答案:积聚性16.当截交线形状为非圆曲线时，一般情况下应先求特殊位置点，后求一般位置点。

参考答案:正确17.两等径圆柱正交相贯时，交线空间形状为两条直线。

第九章工程图学习题册答案第九章工程图学习题册答案在学习工程图纸的过程中，很多同学都会遇到一些难题。

为了帮助大家更好地掌握工程图学，本文将为大家提供第九章工程图学习题册的答案，希望对大家的学习有所帮助。

第一题：请根据给定的图纸，确定图纸的比例尺。

答案：通过测量图纸上的尺寸，我们可以计算出图纸的比例尺。

具体的计算方法是将图纸上的实际尺寸除以图纸上的表示尺寸，即可得到比例尺。

例如，如果图纸上的实际尺寸为10cm，图纸上的表示尺寸为2cm，则比例尺为1:5。

第二题：请根据给定的图纸，确定图纸的正投影。

答案：图纸的正投影是指将三维物体在一个平面上的投影。

通过观察图纸，我们可以确定物体在平面上的投影位置。

通常，正投影是以水平线和垂直线为基准进行绘制的。

根据图纸上的线条和标注，我们可以确定物体在平面上的位置和尺寸。

第三题：请根据给定的图纸，确定图纸上的标注含义。

答案：图纸上的标注是为了更好地描述物体的尺寸、形状和位置。

在图纸上，我们可以看到各种不同的标注，如线性尺寸标注、角度标注、符号标注等。

通过仔细观察图纸，我们可以根据标注的形状和位置来确定其含义。

同时，我们还可以参考图纸上的标准符号和注释，来解读标注的具体含义。

第四题：请根据给定的图纸，确定物体的三维形状。

答案：通过观察图纸上的线条和标注，我们可以确定物体的三维形状。

通常，图纸上的线条表示物体的边界和轮廓，而标注则表示物体的尺寸和位置。

通过结合线条和标注，我们可以还原出物体的三维形状。

同时，我们还可以参考图纸上的剖面图和透视图，来更好地理解物体的形状和结构。

第五题：请根据给定的图纸，确定物体的装配关系。

答案：在图纸上，我们可以看到各种不同的零件和部件，它们之间的装配关系可以通过图纸上的线条和标注来确定。

通过观察图纸上的线条和标注，我们可以确定各个零件之间的位置和连接方式。

同时，我们还可以参考图纸上的装配图和爆炸图，来更好地理解物体的装配关系。

通过以上几个题目的解答，我们可以更好地理解和掌握工程图学的知识。

工程制图F卷及答案 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】专业年级工程制图（一）试题考试类型：闭卷试卷类型：F卷考试时量： 120 分钟一、单项选择题（本大题共5小题，每小题2分，共10分）1、如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：（）(A)100(B)1000(C)50(D)202、比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：（）(A)按比例进行尺寸度量(B)查找换算系数(C)与计算器的作用类似(D)可画直线3、在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。

标高符号的高度约为：（）(A)3mm(B)4mm(C)5mm(D)6mm4、下图中直径尺寸注法错在：（）(A)尺寸起止符号应为短斜线(B)尺寸数字不能水平注写(C)尺寸数字应注写在圆内(D)尺寸数字注写的引出线不应从尺寸线端点引出5、正投影法是指：（）(A)投射线都相交于投射中心，投射出形体投影的方法(B)投射线互相平行且垂直于投影面，投射出形体投影的方法(C)由互相平行的投射线投射出形体投影的方法(D)投射线互相平行且倾斜于投影面，投射出形体投影的方法二、填空题（本大题共12小题，每空1分，共30分）1、尺寸组成的四大要素是尺寸线、、和尺寸数字。

2、建筑总平面图中标注的尺寸是以为单位，一般标注到小数点后位；其它建筑图样（平、立、剖面）中所标注的尺寸则以为单位；标高都以为单位。

3、建筑立面图的命名方法有三种。

其中，反映主要出入口或比较显着地反映出房屋外貌特征的那一面的立面图，称为，其余的立面图相应地称为背立面图和侧立面图；还可以按房屋的朝向来命名，如、、和西立面图等；也可以按照来命名。

4、建筑形体的两种基本组成方式是和。

5、详图的位置和编号，应以详图符号（详图标志）表示。

详图符号以线绘制，直径为。

详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示，下方分母表示。

工程图学基础题集一、选择题1. 国家标准规定，机械图样中书写的汉字应写成（）A. 楷体B. 宋体C. 长仿宋体D. 黑体答案：C2. 在机械制图中，图框线用（）绘制。

A. 细实线B. 粗实线C. 虚线D. 点划线答案：B3. 比例2:1 是（）比例。

A. 放大B. 缩小C. 原值D. 优先选用答案：A4. 尺寸标注中，尺寸数字的大小一般为（）A. 1.5 号字B. 2.5 号字C. 3.5 号字D. 5 号字答案：C5. 以下哪种线应用细实线绘制？（）A. 可见轮廓线B. 不可见轮廓线C. 对称中心线D. 尺寸线答案：D6. 正投影的基本特性不包括（）A. 真实性B. 积聚性C. 类似性D. 对称性答案：D7. 当一条直线平行于投影面时，在该投影面上的投影（）A. 反映实长B. 缩短C. 积聚成一点D. 变形答案：A8. 空间两直线平行，则其投影（）A. 一定平行B. 一定相交C. 可能相交D. 可能重合答案：A9. 已知点A（20，0，0）和点B（20，0，10），则点A 和点B 在（）A. H 面上B. V 面上C. W 面上D. 不在同一平面上答案：A10. 垂直于H 面且平行于V 面和W 面的直线称为（）A. 正垂线B. 铅垂线C. 侧垂线D. 一般位置直线答案：B11. 已知平面的两面投影，则其第三面投影的求作方法是（）A. 高平齐B. 长对正C. 宽相等D. 以上都不对答案：C12. 当平面平行于投影面时，其在该投影面上的投影（）A. 反映实形B. 积聚成直线C. 为类似形D. 为一平面答案：A13. 圆柱被平面截切，截平面与圆柱轴线倾斜时，截交线的形状是（）A. 圆B. 椭圆C. 矩形D. 三角形答案：B14. 相贯线一般为空间曲线，特殊情况下可能是（）A. 直线B. 平面曲线C. 折线D. 以上都有可能答案：B15. 正等轴测图的轴间角是（）A. 120°B. 90°C. 60°D. 45°答案：A16. 斜二轴测图中，OX 轴与OZ 轴的轴间角是（）A. 120°B. 90°C. 135°D. 45°答案：C17. 局部视图的断裂边界用（）表示。

第十四章零件图一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为件、件和件。

2. 零件的功能结构主要指包容、、、、、密封等方面。

一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为标准件、常用件和一般零件。

2.零件的功能结构主要指包容、支承、连接、传动、定位、密封等方面。

一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为。

4.在铸造工艺过程中，为了将从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模。

一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为过渡线。

4.在铸造工艺过程中，为了将模样从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模斜度。

一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工。

6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出槽或槽。

一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工倒角。

6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出退刀槽或越程槽。

一、填空题7.钻孔时，钻头的轴线应尽量于被加工的表面，钻不通孔时，在孔的末端应画成度锥坑。

8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为式、式和式。

一、填空题7.钻孔时，钻头的轴线应尽量垂直于被加工的表面，钻不通孔时，在孔的末端应画成120度锥坑。

8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为链状式、坐标式和综合式。

一、填空题9.零件图中技术要求主要包括表面、极限与、几何、热处理及其他有关制造的要求。

10.表面粗糙度是评定零件表面质量的重要指标，通常由、两个参数描述，其值越小，加工成本越高。

一、填空题9.零件图中技术要求主要包括表面粗糙度、极限与配合、几何公差、热处理及其他有关制造的要求。

10.表面粗糙度是评定零件表面质量的重要指标，通常由Ra、Rz两个参数描述，其值越小，加工成本越高。

工程图学考试题目及答案大一下一、单项选择题（每题2分，共20分）1. 工程图学中，下列哪个选项是正确的投影法？A. 第一投影法B. 第二投影法C. 第三投影法D. 正投影法答案：D2. 以下哪个术语用于描述物体在平面上的投影？A. 投影B. 视图C. 剖面D. 轴测图答案：A3. 在工程图学中，三视图包括哪三个视图？A. 主视图、左视图、俯视图B. 前视图、右视图、顶视图C. 正视图、侧视图、仰视图D. 正视图、俯视图、侧视图答案：D4. 工程图中，尺寸标注应遵循的原则是？A. 清晰B. 准确C. 完整D. 以上都是答案：D5. 以下哪个不是工程图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D6. 在工程图中，标注直径尺寸时使用的符号是？A. ∅B. ∆C. ◊D. ∞答案：A7. 工程图中，以下哪个视图不是基本视图？A. 主视图B. 左视图C. 右视图D. 局部视图答案：D8. 工程图中，剖面线的方向和间距应遵循什么原则？A. 随意绘制B. 均匀分布C. 与物体表面平行D. 以上都是答案：C9. 在工程图中，标注角度尺寸时，角度的起点应如何选择？A. 任意选择B. 选择最近的点C. 选择最方便的点D. 选择最显著的点答案：D10. 工程图中，以下哪个不是尺寸标注的基本要素？A. 数字B. 单位C. 箭头D. 文字说明答案：D二、填空题（每题2分，共20分）1. 在工程图中，物体的三个主要视图被称为______、______、______。

答案：主视图、俯视图、左视图2. 工程图中，尺寸线之间的距离一般为______mm。

答案：33. 工程图中，剖面线的长度一般为______mm。

答案：2-34. 在工程图中，如果物体的表面粗糙度要求较高，则应标注______符号。

答案：表面粗糙度5. 工程图中，如果需要表示物体的内部结构，则可以使用______视图。

答案：剖视图6. 工程图中，尺寸标注时，数字应位于尺寸线的______侧。
